В осінні - зимовий період, коли на вулиці темно і брудно, частонамагаєшся знайти кнопку відкриття багажника. За п'ять років вжеможна було запам'ятати де вона знаходиться, але запам'яталося лишезразкове її розташування. Була ідея її підсвітити, але поки неувінчалася успіхом.

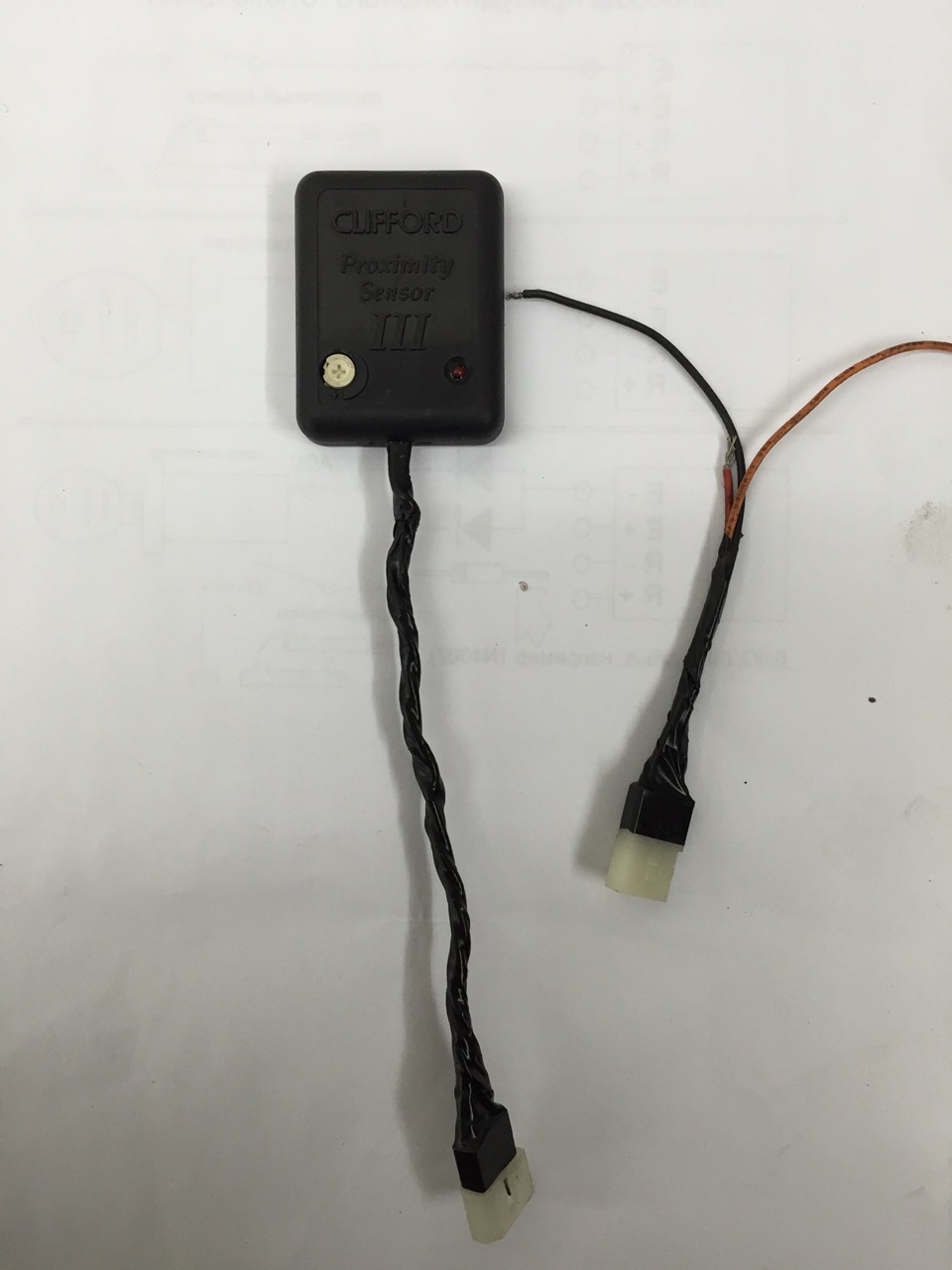

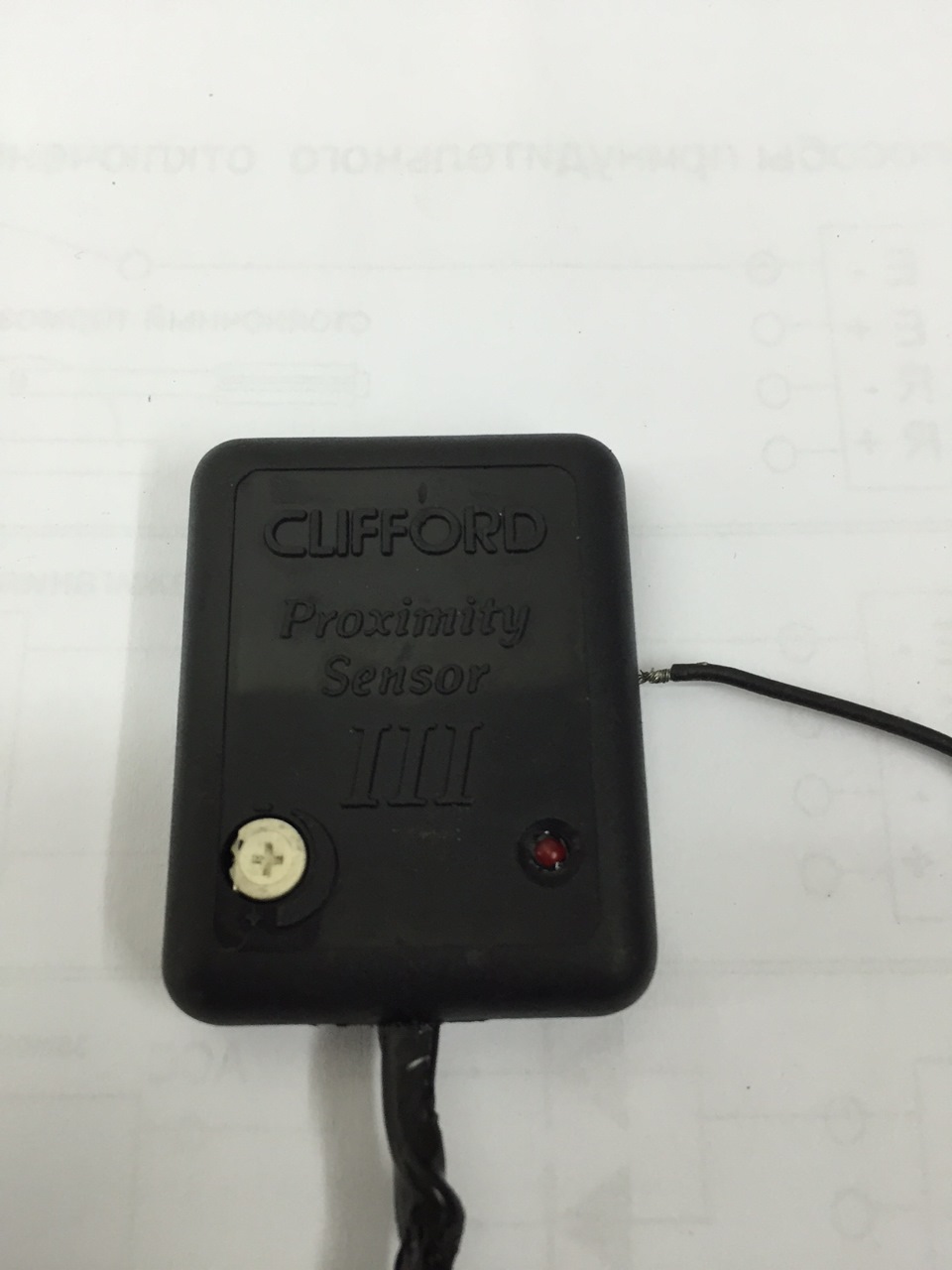

На поличці в скриньці давно валявся "козирний" мікрохвильовийдатчик руху, однозональний фірми Clifford.
Фірма Clifford була основоположником ВСІХ охоронних системавтомобілів з 1979 року і всі інші купували у неї патенти.

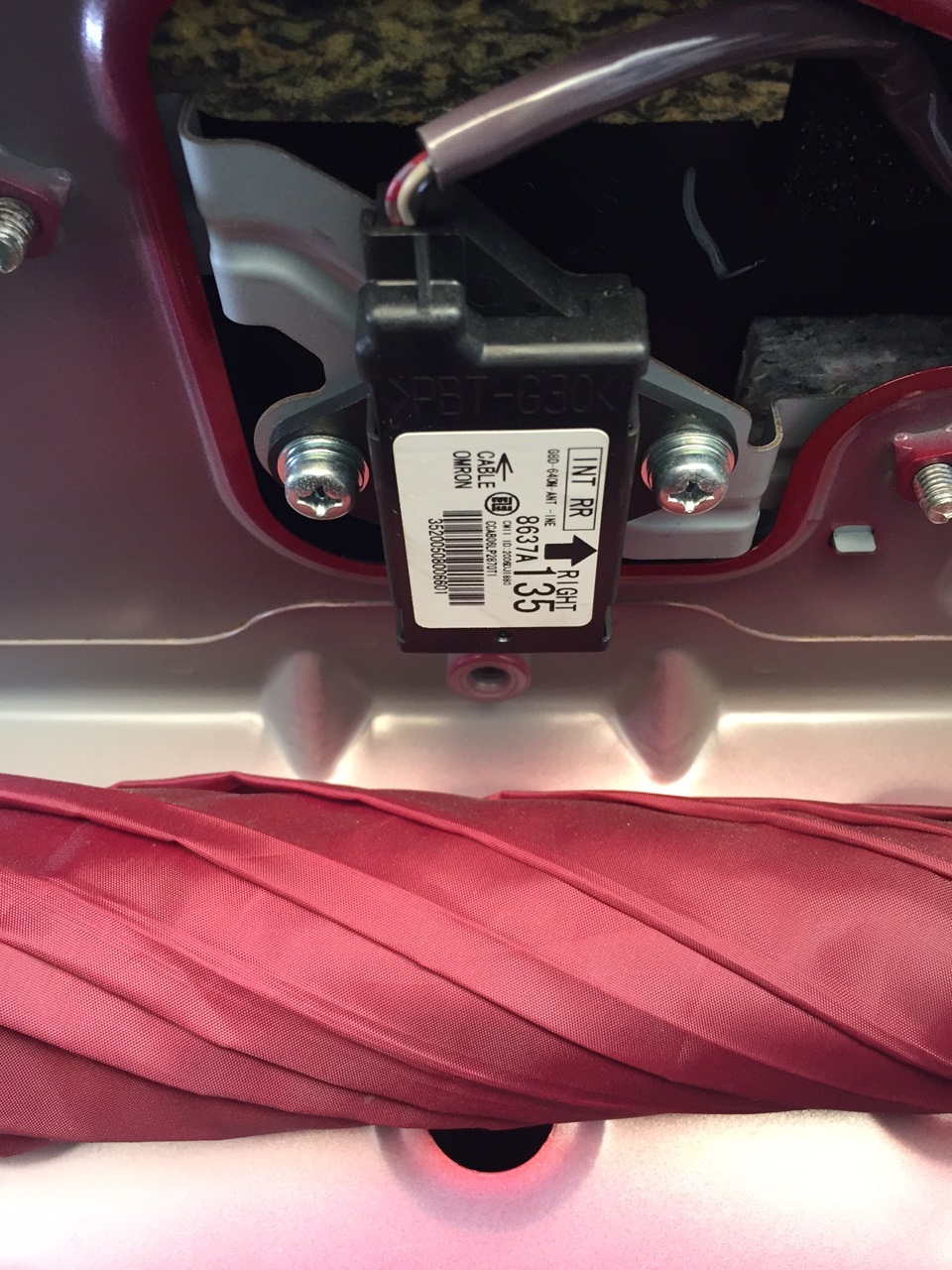

На моєму авто є KOS (система без ключового доступу). Вонапрацює:коли я натискаю кнопку відкриття багажника, KOS посилаєпосилку сигналу через антену, яка стоїть під задньою полицею, вонадає інформацію KOS про наявність пульта поруч із багажником.багажника, багажник відкривається.
Взявши мікрохвильовий датчик і підключивши до потрібних проводів, асаме живлення +12V, землю і безпосередньо виробляється датчикомімпульс до кнопці проводимо випробування. При виникненні руху взоні датчика, він виробляє слаботочний імпульс на виході, якийпідключений до кнопки. Тобто. Датчик як би замість нас тисне накнопку і багажник розблокується за наявності брелока поруч ізбагажником.

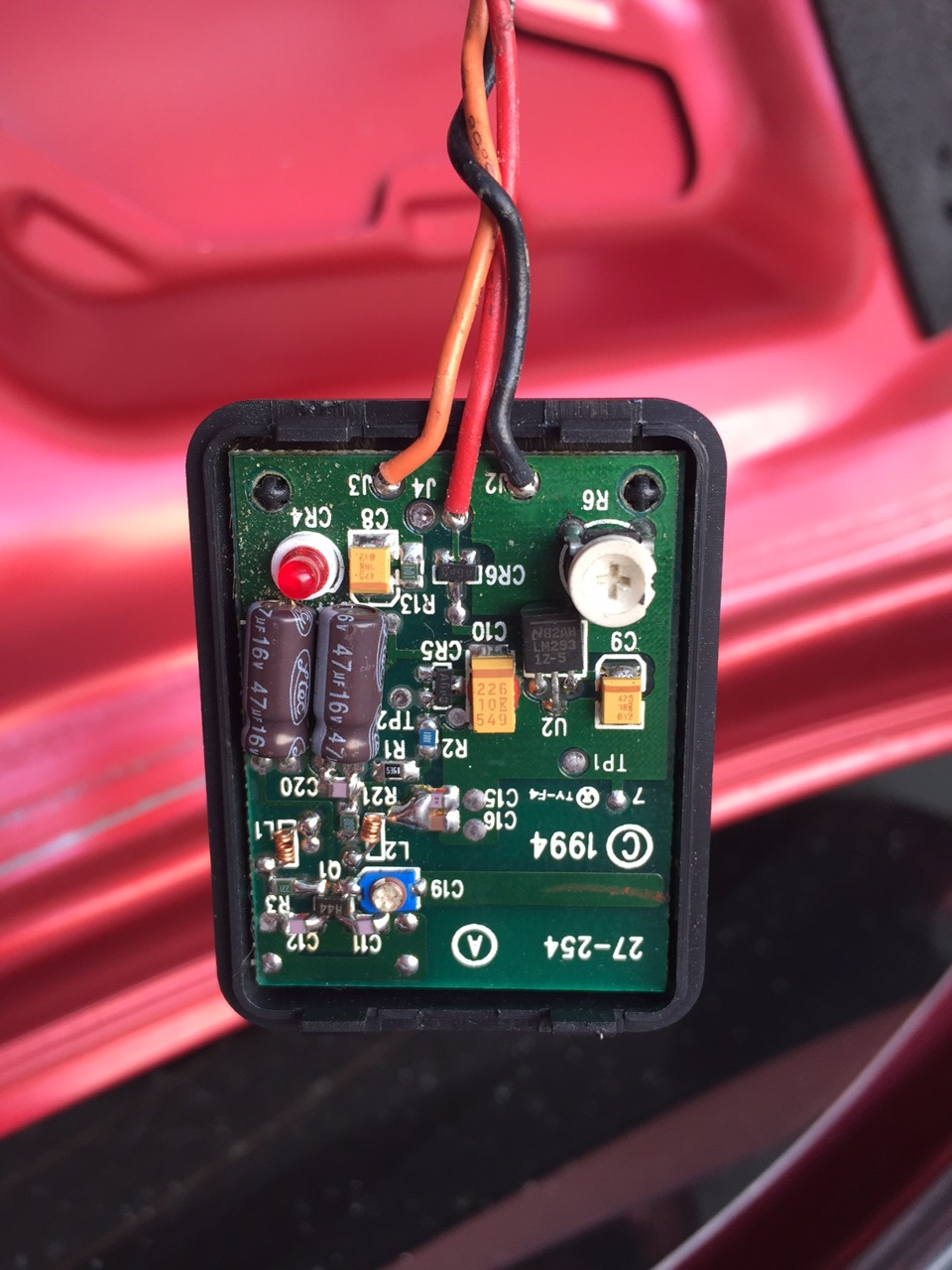

Після проведення успішних випробувань приступаємо до підготовки доробіт. Дно датчика проклеюємо фольгою, щоб радіохвилі йшли в одномунапрямку, вниз. Потім добре герметизуємо датчик за допомогоюполіуретанового автомобільного герметика для швів, т.К. Датчик унас стоїть на вулиці.

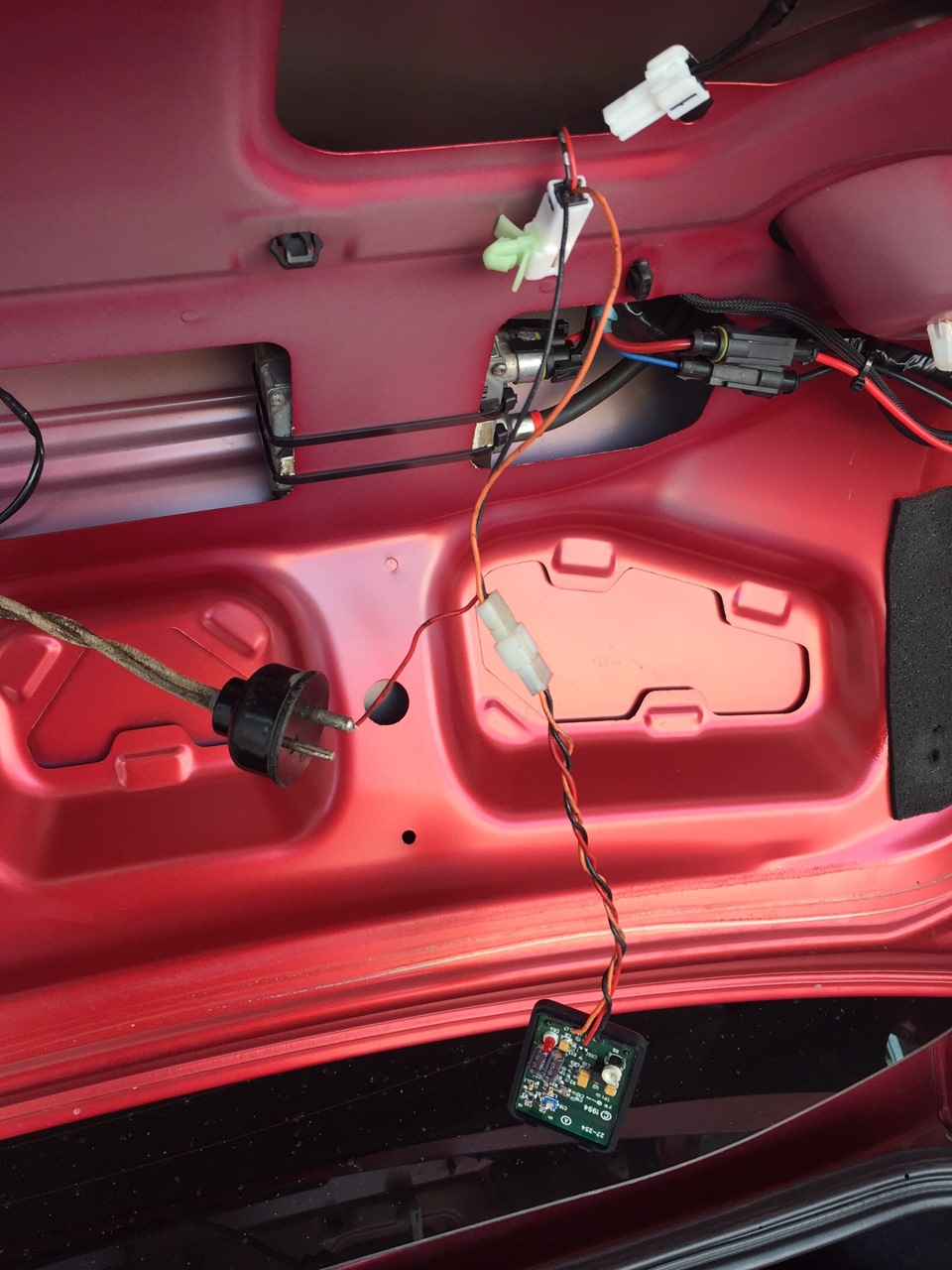

Чутливість робимо мінімальною, але радіуса дії вистачає. Кріпимо зізворотного боку бампера, на краю, за допомогою цього ж герметика.Заводимо дроти в багажник і приєднуємо живлення + і -, а такожімпульс спрацювання на провід з кришки багажника чорний/жовтийпровід на фішці з кришки багажника під полицею.
Готово!
Користуємося і насолоджуємося ще одним ступенем свободи!
Коментарі19
Відмінна доопрацювання! Також хочемо реалізувати цю функцію, благо є електропривод 5й двері. Взагалі буде космос!
Тож хочу так зробити. Можете порадити модель датчика, який можна знайти у продажу?
Будь-який компактний, однозоновий. Clifford, Pit AMS-001
Зрозумів. Дякую.
Чи згодиться для цих цілей ДАТЧИК РУХУ SHERIFF AMS-001?
Так
Навіщо ускладнюватиЗвичайний мікрохвильовий датчикНа ньому регулювання
aliexpress.ru/item/330510…8dd6vqUZ8m&storeId=405173а як датчик такий цікавилися?
Привіт, чи правильно розумію, що дальність дії регулюється змінним резистором, і якщо рідного регулювання не вистачає, щоб зменшити відстань скажемо до 20см - можна допаяти додатковий резистор?
Привіт! Резистором на датчику, аж до нуля
Багажник відкриває антена не на полиці задній, а під заднім бампером. Доробка вогонь! Хибних спрацьовувань не буває?
Ні Тільки якщо дуже близько кручуся біля машини і заганяю свої ноги під бампер. Повторював подібне диво на двох Lexus ES 2007 року
Круто, як на бізнес-класі
Клас Вогонь. Додати самостійне відкриття з посиленими амортиками.
прикольно звичайно, якщо ще й кришка сама злітає вгору. Подумав про застосування в Ауті, але млинець її все одно доведеться чіпати ;( сама вона не підніметься
Так само як у мене. Просто я правша. Брелок десь під одягом, хрін знає де його шукати. Підходжу як правило з боку водія, речі в правій руці. Проводимо ногою і лівою рукою відкриваємо кришку. Мені зручно!
Дороботай шатні штоки відкривання багажника і ваше буде тобі щастя, на форумі, та й тут є як зробити. ціна питання не велика. а зручність на 1000000
Пишуть закривати важко, у мене діти, дівчатка...
На брелоку є кнопка якщо що ).
