BLUETOOTH AUDIO з керуванням з керма та клавіш мультимедіа.

Реалізував і собі BLUETOOTH музику.
У мене в автомобілі такі джерела звуку:
CD (ні разу не використовував)
< /p>

USB (в принципі зручно, але задовблює що потрібно постійнозавантажувати та оновлювати музику)

AUX (все ж таки на телефоні актуальніше треки, але дратує постійнопідключення проводу AUX і також неможливо використовувати, колителефон на зарядці, так як на телефоні немає роз'єму 3.5мм інайголовніший МІНУС:управління треками тільки з телефону, що дуженезручно за кермом)
IPod (ніколи не використовував так як не маю Apple девайсів) Алеякось на просторах WWW, побачив цю статтю (або цю ), і вирішив ісобі реалізувати.
Для себе відзначив такі +:
Музика без проводів.
Актуальна та будь-яка музика, без попередніх пошуків.< br/>
Стрімінг Spotify, Youtube Music, Dizer.
УПРАВЛІННЯ треками з керма (і магнітоли).
Деталі, які використовував:

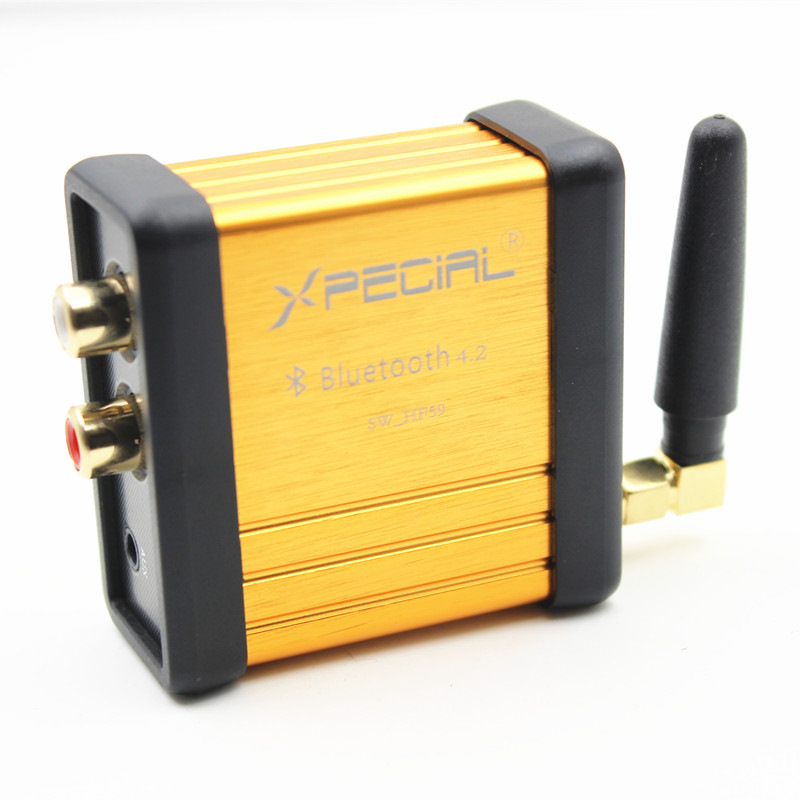

Передача аудіо по BT:я вибрав такий
девайс
XPECIAL SW HF59
Це плата з BT модулем Qualcomm CSRA64215, має з коробки AUX ( атакож RCA) та MICRO USB. Вибір на користь цього девайсу (аленасправді це стосується всіх подібних пристроїв) це:
1. Відразу організовано харчування плати через стандартнийmicroUSB.
2. Із заводу розпаяний AUX. (на оригінальній платі CSRA64215 лівийта правий канал аудіо йдуть окремо, тому потрібно щось вигадуватияк зробити спільну землю).
3. Можна використовувати окремо яктрасмітер:Phone-> Bluetooth-> AUX

Передача управління кнопками – так само як і в оригіналі :

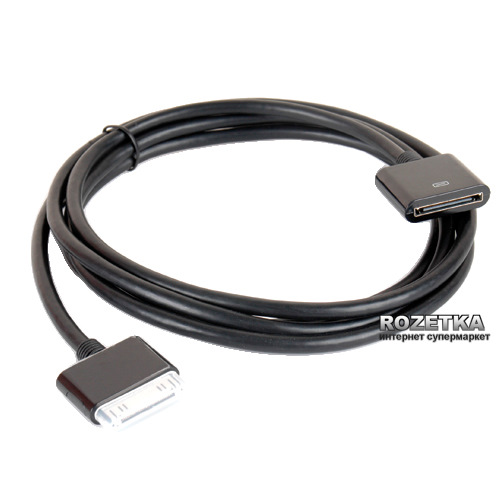

30-роз'єм:Я не зміг знайти такий роз'єм, тому просто купивподовжувач і відрізав роз'єм тато.
IPod подовжувач

Будьте уважні в цьому кабелі 1 і 2 контакти спаяні (може бутипоганий звук якщо їх не розділити)
<

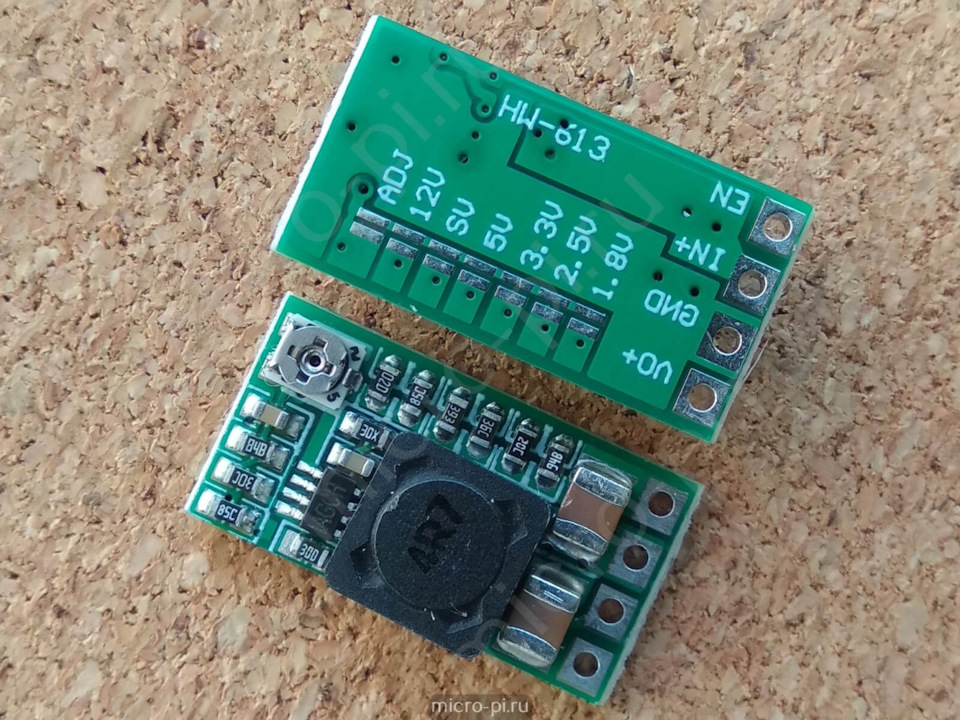

І щоб все це живити я вибрав плату перетворювача DC-DC – HW-613

HW-613

Вона має дуже компактні розміри і достатньо потужності.< br/>
І далі потрібно було дріб'язок:

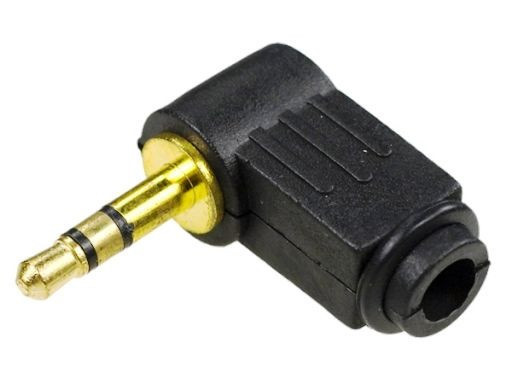

Aux 3.5мм jack (для компактності – кутовий)
Роз'єм microUSB (ESB22B1101 вилка microUSB-B) для живлення XPECIALSW HF59<
проводи для з'єднання всіх модулів (хоча можна взяти і частину зподовжувача IPod, він 1.8м).
Себе робив і збирав за такою схемою:
Схема
Деякі пояснення
У мене роз'єм і схемотехніка старого зразка де присутні тільки 12V (контакти +19:20 і – 29:30), тому довелося використовувати модульHW-613, щоб отримати 5V для живлення BT модулів.
У моєму авто не потрібно використовувати резистор, що підтягує, алепотрібно обов'язково заземлювати контакт 1 на GND (без цьогомультимедіа не бачить що-небудь підключене в роз'ємIpod)./span> .
За якістю звуку на 80%+ гучності XPECIAL SW HF59 начитає трохихрипіти, це завжди легко можна поміняти.
Фото кінцевого результату не робив (але зроблю! ) так як спочатку яне знав чи влізе під підстаканник (який ще не приїхав). Але впринципі вся начинка повинна уміститися в корпус XPECIAL SW HF59.
