Вітаю Вас!
відсутність додаткової розетки в багажнику 1. Щоб заповнити цюпрогалину і щоб спекотним літом можна було брати із собою наприроду холодильник, було вирішено встановити в багажник додатковурозетку.
Для цього було придбано:
Розетка з роз'ємом — 50 грн (на розбиранні)
Провід перетином 1.5 квадрата 6 метрів — 30 грн.

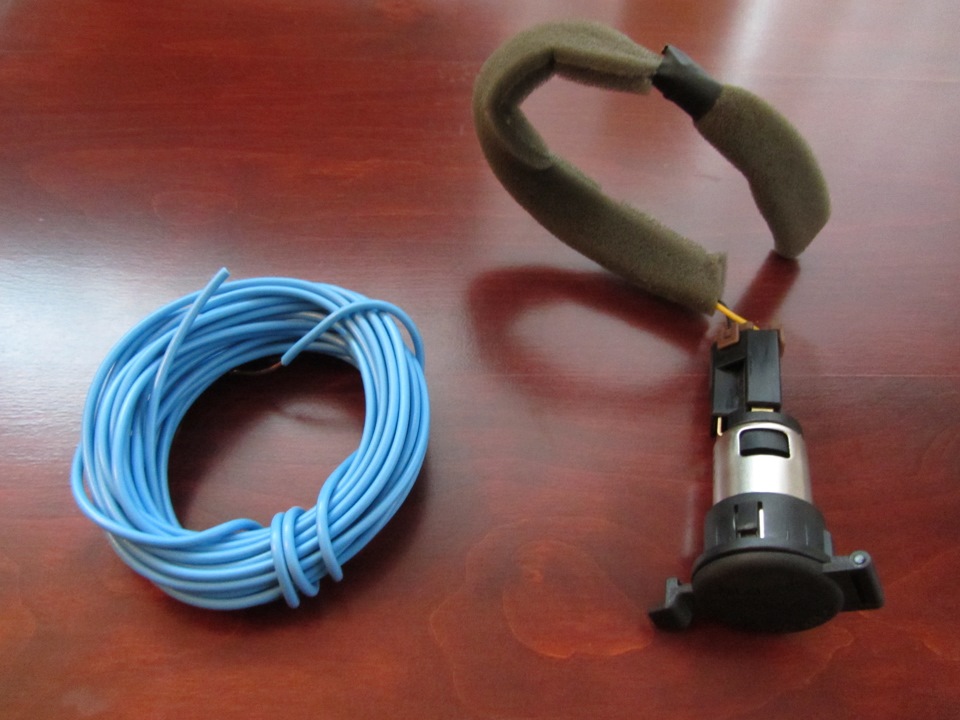

Розетка з розбирання та 6 метрів дроту
В установці розетки принципі нічого складного. 50 роз'єму C202, який знаходиться під обшивкою біля лівої ноги водія:

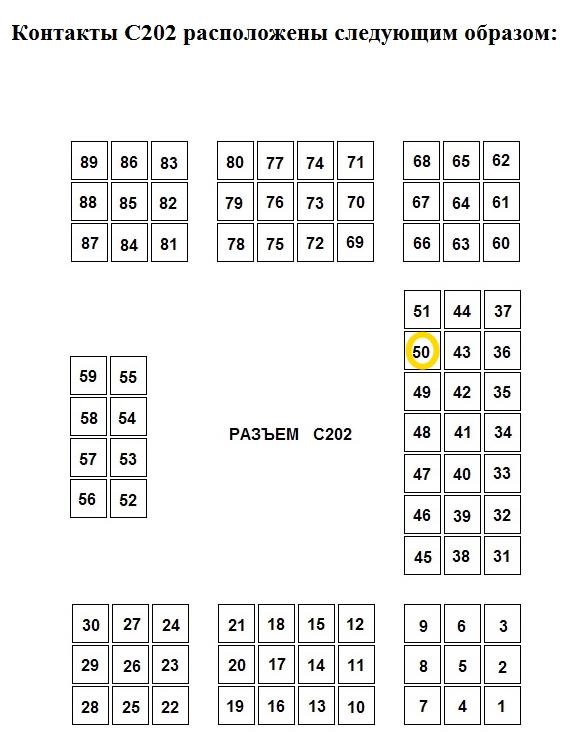

Розпинування роз'єму C202, контакт 50
Під накладками порогів простягнув провід живлення в багажник:

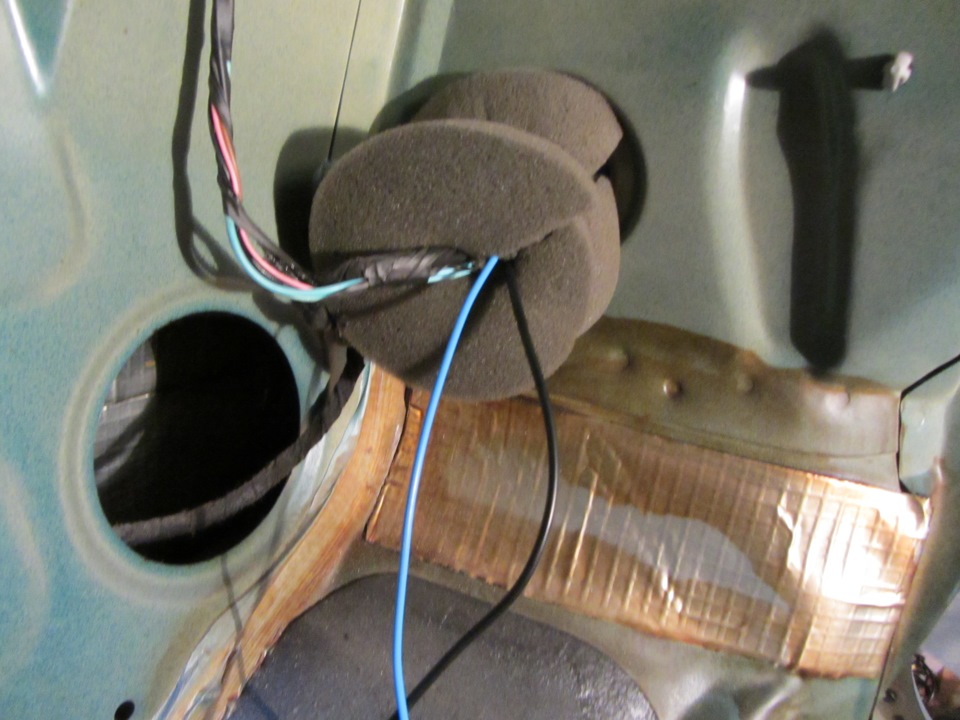

Синій дріт розетки в багажнику

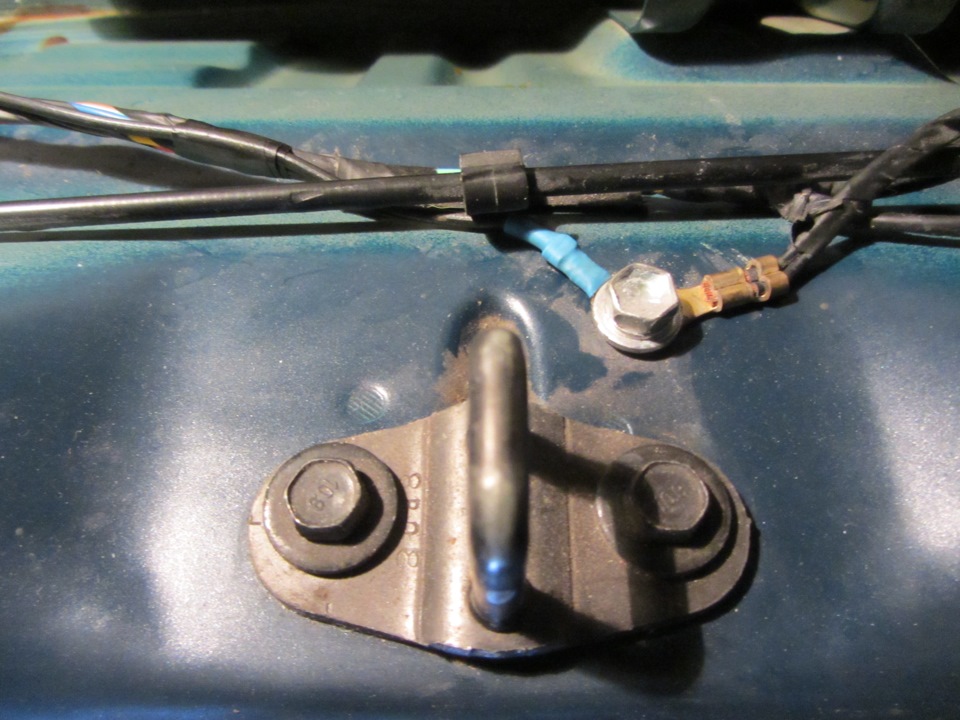

Масу для розетки взяв з болта біля скоби замка багажника:

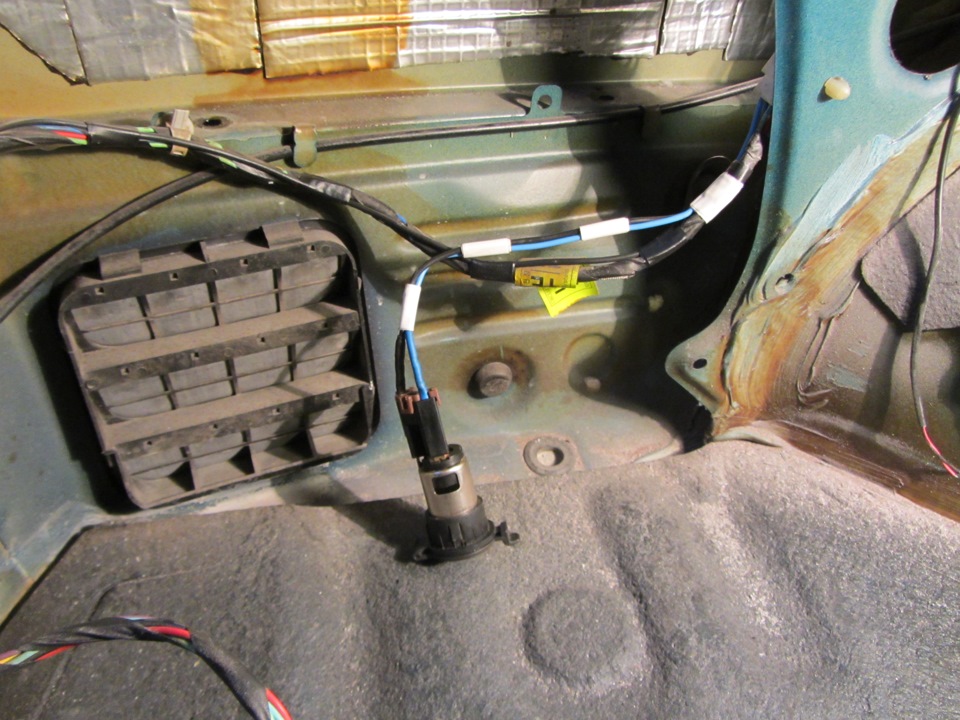

Зняв бічну обшивку багажника. Змонтував розетку з прокладенимипроводами:Щоб розетка сиділа в обшивці щільно, зі зворотного бокуобшивки за допомогою клейового пістолета приклеїв шматочокбудівельно пінополістиролу. Іншими клеями клеїти пінополістирол нерекомендую, тому що вони або не клеять його до пластикової обшивки, або взагалі роз'їдають. Пером на 25 мм. Просвердлив посадкове місцедля розетки:Ставимо обшивку на місце і маємо в багажникуоригінальну розетку.
Готово!
Установку проводив керуючись ЦИМ звітом.
Коментарі14
Не знаю як у вас, а у мене є роз'єм але він закритий гумовою заглушкою .З, Ы не впевнений що це розетка якщо хтось знає відпишіться
Підскажи будь ласка, під навантаженням сильно гріється розетка, я за те, який ущільнювач зі зворотного боку приклеїти, щоб він не загорівся і не поплавився?
У мене не гріється, користувався електронасосом.
Купив матеріал типу сплен, його приклею.
А як гачок зняти в багажнику щоб обшивку зняти?
Відкрутити один шуруп на гачку.
Приємно бачити, що і мою схему с202 використовують)))
Схема це корисна дрібниця, а ось коли твої доробки люди переймають і вони працюють і радують, ось це істотно приємний момент. Спасибі велике! ;)))
Так))) я зараз звуком зайнявся ... Дорого але здорово!
Так, я дивився, мені подобається як ти все робиш і пишеш ...
А якщо робити роботу розетки без ключа, живлення виходить можна взяти від підсвічування багажника? Подивився що висить на підсвічуванні багажника і зрозумів що краще не вигадувати і брати з C202 з 50го.
Питання! а на чому тримається гачок на останній фотці я собі придбав а ось куди встромити не знаю )
У кузові є квадратний отвір, в цей отвір вставляється пістон #94515248 і в цей пістон вкручується саморіз #94520326. Але саморіз це неосновне. На гачку зі зворотного боку є теж щось на зразок гачка, яким він чіпляється за. і є основне зусилля для ваг...
Дякую шукаю щось подібне )
