4. Звіт про встановлення доводчика.

Продовження…

Вечір п'ятниці дався на славу. Встановив, підключив і радію…
Думал буде складніше, тому що інформації мало, тим більше всізамовляють X-Trail модуль, який легко ставиться і не требапариться.. Мої очі боялися, а руки робили. І наприкінці всевийшло.

<
Відео роботи:
Сам процес:

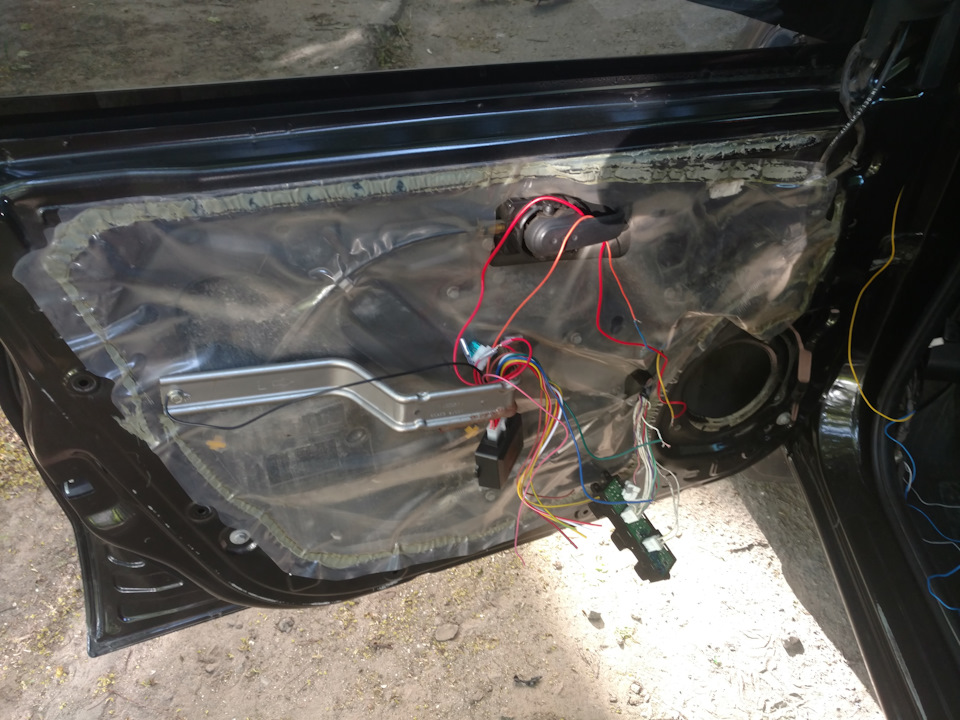

Маючи на руках тільки схему підключення доводчика, якийсь потрібнийспеціальний інструмент - мультиметр і індикаторну викрутку (не знаюточно назву, але допомогла дуже сильно! віддав 45 грн. Або 2$)приступивши до встановлення.Спочатку потрібно було знайти дроти яківідповідають за підняття.Потому врізався в проводку. p>

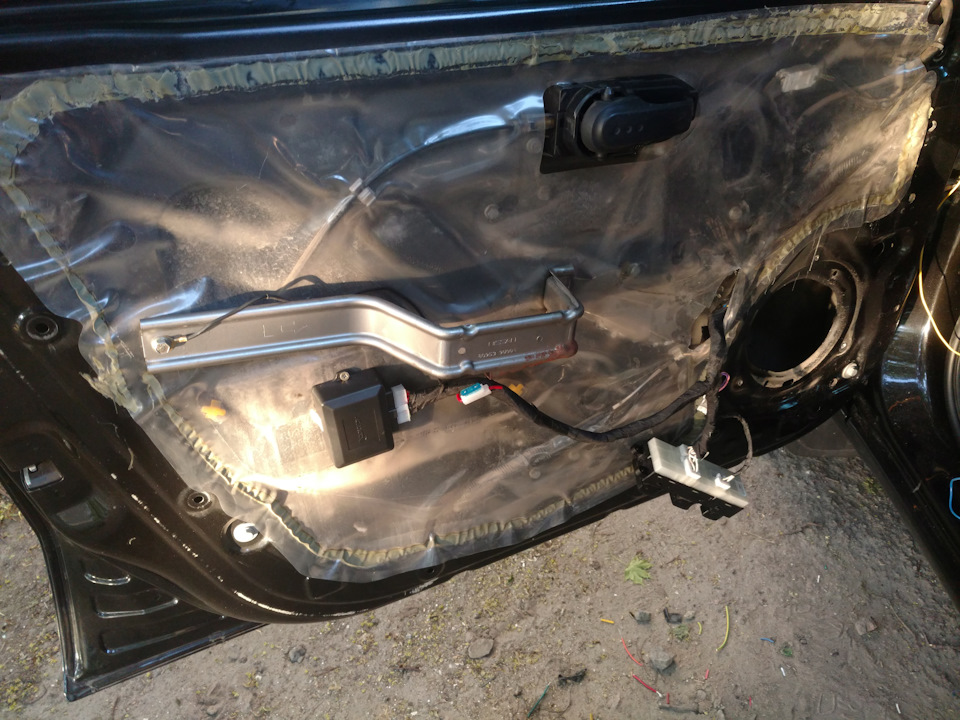

Де то так воно виглядає на колінках-))

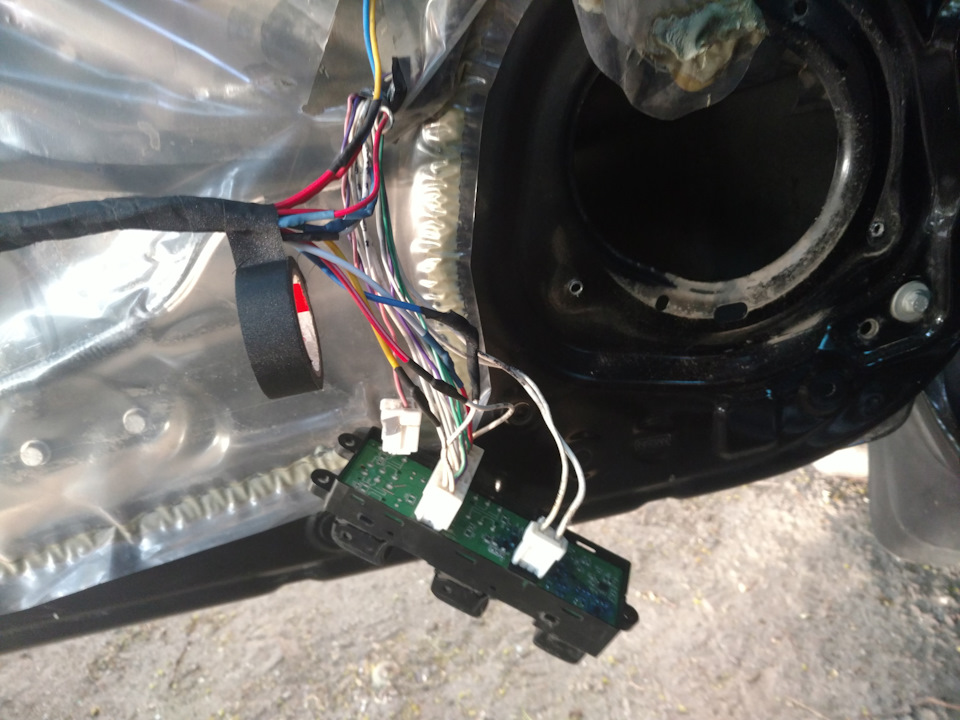

процес ізолювання

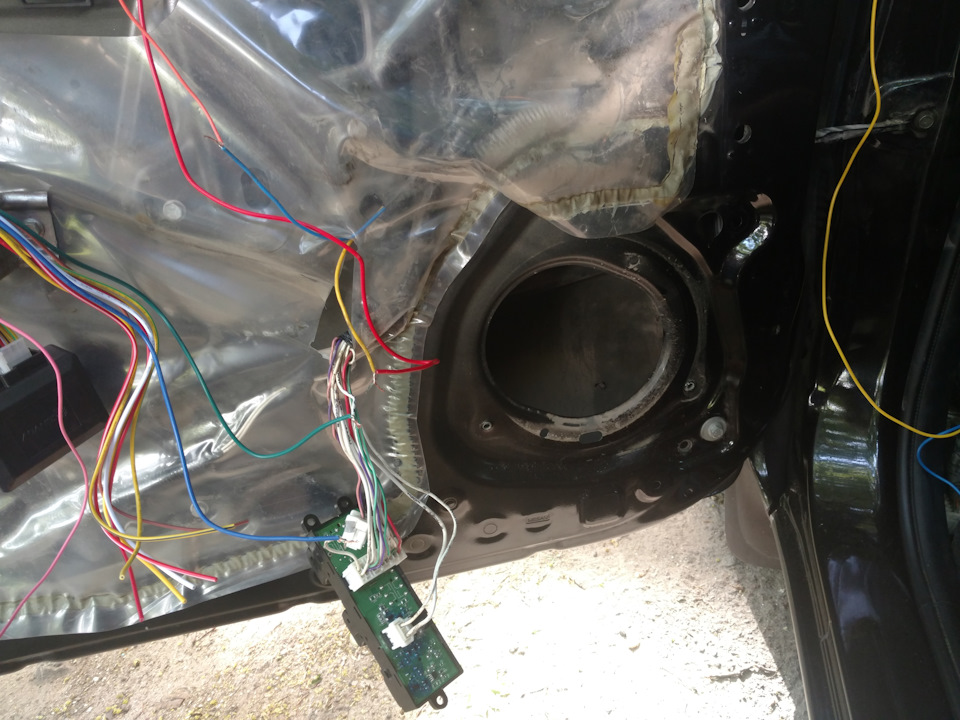

синій провід) який потрібно було підключити на сигналку. Але був іодвірок:після того як встановив доводчик, заізолювавши всі дроти, встановивши карту назад, зрозумів що ступив — не подивившисьінструкцію сигналки. Я все робив за позитивним управлінням, асигналка, як виявилося, дає на програмованих проводах негативнийімпульс. Довелося ще встановлювати реле, щоб отримати на виході "+"Саме цієї процедури не зафіксував, було вже темно і буввтомлений.
Можна було все розібрати і перепідключити і вивести на управлінняпо "-" …

Все працює, задоволений.
Авто опускання водійських дверей працює тільки на опускання, напідняття хз по чому не хоче. Але воно й до працювало так само. Можетреба навчити… Ось і все. Якщо будуть запитання, запитуйте. Всімудачі.

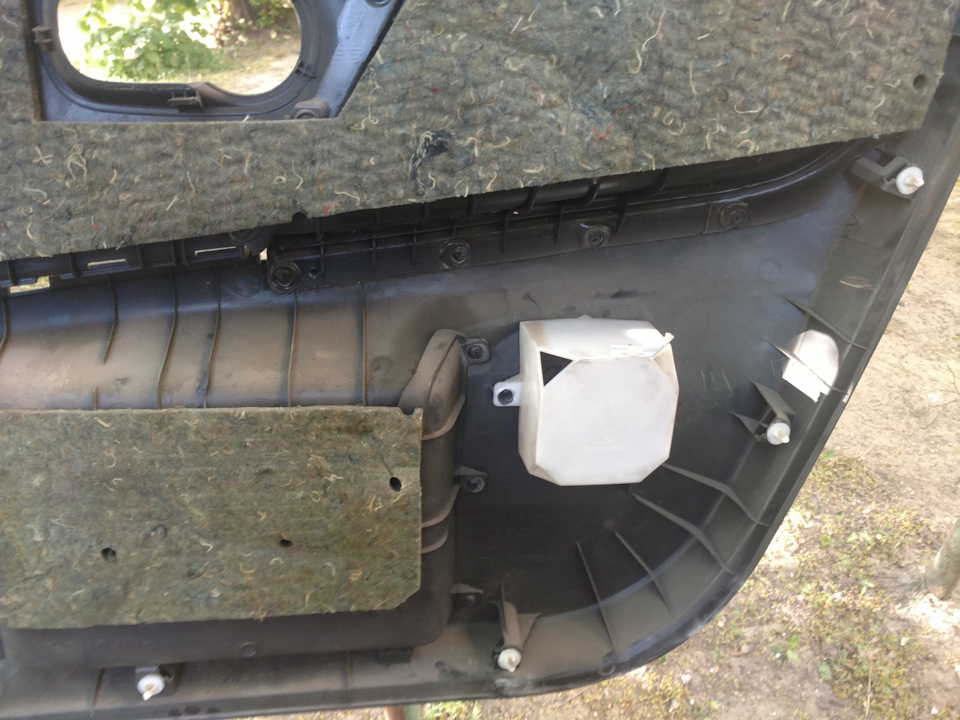

PS Хто в курсі для чого біла коробочка на карті дверей?
?
