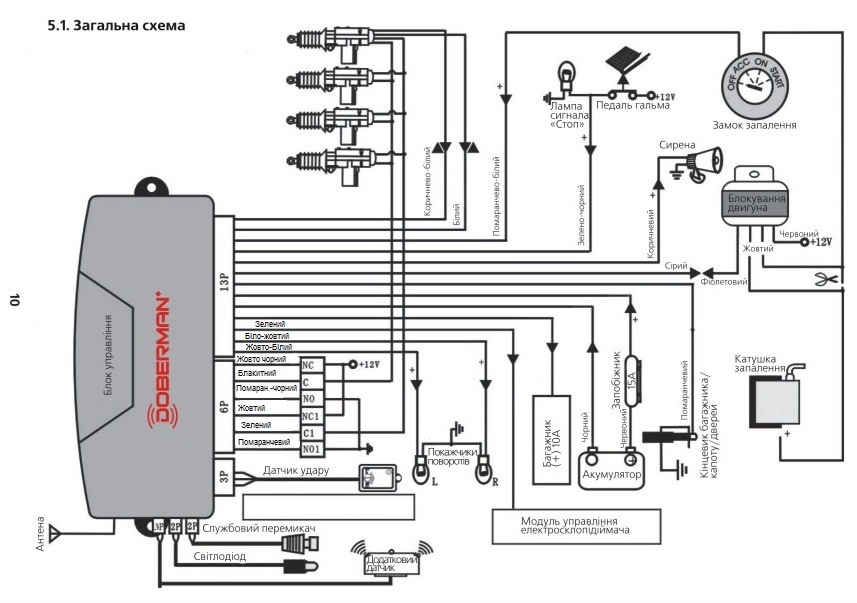

Допоможіть розібратися з підключенням сигналізації (поясніть те, щообведено)
Ніяк зрозуміти не можу…
Цікавить як підключити і що це таке взагалі (обведено)
1.NC
2.C
3.NO
4.NC1
5.C1
6.NO1
Допоможіть розібратися з підключенням сигналізації (поясніть те, щообведено)
Ніяк зрозуміти не можу…
Цікавить як підключити і що це таке взагалі (обведено)
1.NC
2.C
3.NO
4.NC1
5.C1
6.NO1
Коментарі7
NC-нормально замкнутий контакт реле, NO-нормально розімкнений, С-загальний. Решта tsinik правильно написав.
так за схемою зрозуміло, що це центральний замок, ці дроти простягаються в двері на соленоїди замикання/відмикання дверей, а в чому саме незрозуміла?
Саме в тому що обведено червоним) Ось йде блок управління сам, туди вставляється пластм.клема з 6 проводами! Іде проводка для ЦЗ і там є ще одна клема (я так розумію це вона і є (обведена)) як все це підключити, що це за букви?
навіщо тобі ці літери, по суті, міркуй по ходу роботи сигналки, що відбувається при натисканні на охорону при постановці на охорону та зняття з охорони на кінцях С і С1 змінюється полярність (+) і (-), щоб соленоїди відкривали і закривали замки, напр...
Спасибі велике, завтра спробую)
Смідь, але прочитати не можу, що там (дрібно) і марка сигналки яка?
Марка сигналки Doberman ly-958 v2Купил разом із ЦЗ LY-201
