Перед диски колодки оновлені, приїхали запчастини на зад)))
Опишу коротко практично без картинок процес заміни колодок ручника (це основний момент).
Інструменти:
головка \ ключ на 10
балонник для зняття колеса
шестигранників набір
ключи на 16 17
круглогубці прямі та з вигином
викрутки
Запчастини:
диски
колодки ручника
колодки гальмівні (а їх 2 види! )
і натиснути на дротяні стопори.При натисканні на стопор, сидінняпіднімаємо з наступним сьомом.
2 — Під сидінням по центру металева пластина, відкручуємо 3 гайкина 10 і добираємося до механізму натягу ручника.В ідеалі знятипружинку від'єднати тросики.Трос від важеля на торпеді кріпитися навтулочці, яку можна витягнути вгору і звільнити трос.
4 — Піддомкручуємо машину знімаємо колесо. Він із заводу під ключна 16, такого ключа в наявності у мене немає, пробував головкоювідкручувати, але вона впирається у важіль. У результаті сталосядиво №1 і я таки супорт зняв.
6 — Відкручуємо шестигранником гвинтик на диску (шестигранник на 6або 8, краще мати набір під рукою).
7 — Стягуємо диск. Якщо вироблення всередині від колодок ручника, то стягуватиме капець як цікаво. Крутіть, тягніть і диво №2обов'язково відбудеться.
8 — Зробіть фото про всяк випадок, як встановлені пружинки іззаводу (особлива увага на пружинки біля регулятора зведенняколодок).
9 — Знімаємо пружинки використовуючи круглогубці з подальшимвидаленням старих колодок та встановленням нових колодок ручника.Довгі пружини скидаємо викруткою, круглі по центрукруглогубцями.
10 — Встановлюємо нові колодки ручника у зворотній послідовності.Круглі пружинки які натиснути і провернути зручно ставитикруглогубцями через отвори болтів у маточині. У Вас не збігаютьсяотвори у маточині? Провертайте колесо якщо машина на підйомнику, якщо піддомкрачена, круглогубці в руки і чекайте на диво №3 якя.
11 — Після найцікавішого процесу встановлення пружинок на колодкиручника надягаємо новий гальмівний диск. Прикручуємо маленькийгвинтик, відкручений раніше шестигранником.

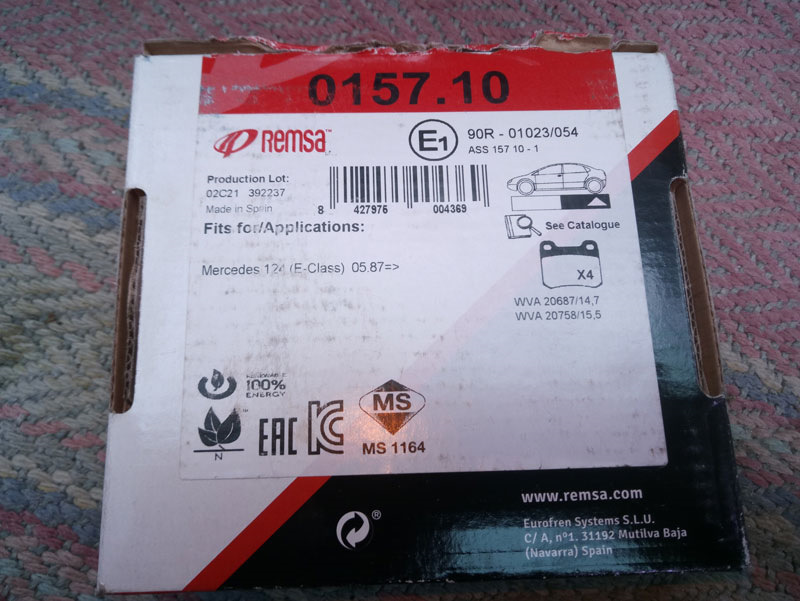

12 — Видаляємо старі гальмівні колодки, а їх ДВА види! Тому підрукою бажано мати обидва варіанти і про диво №4 я їх мав!

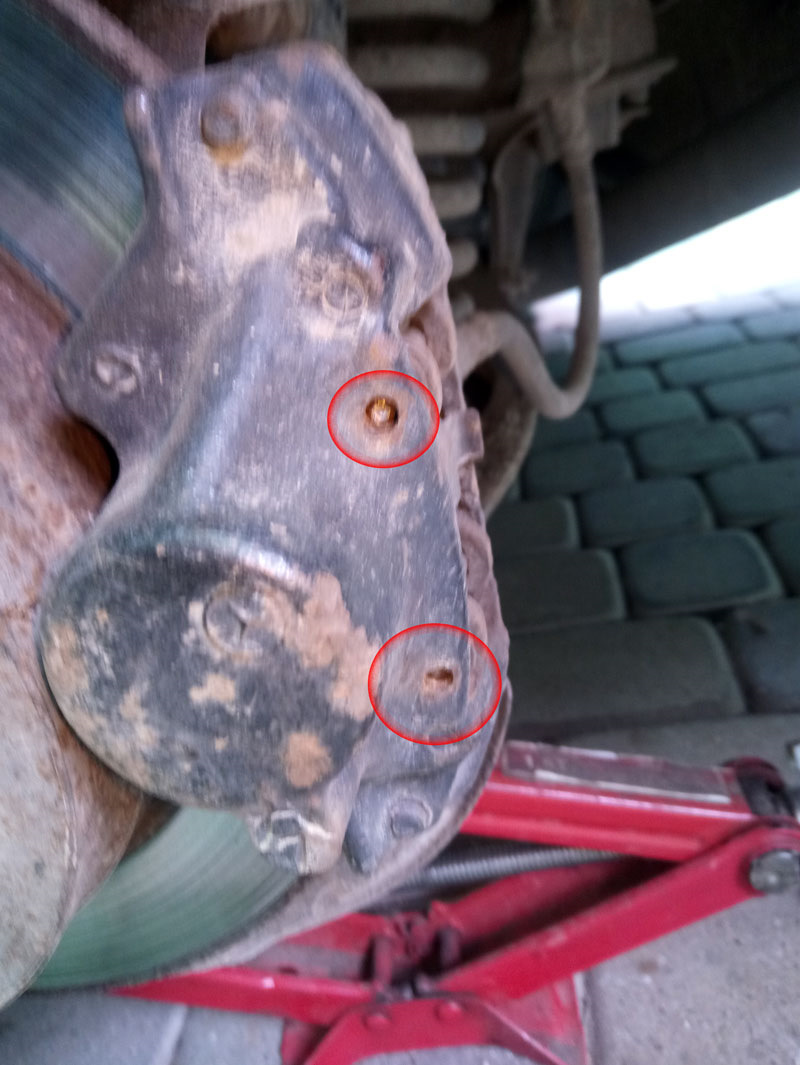

У моєму випадку колодки кріпилися двома штифтами, які вибилисядосить легко за наявності цвяха або дрібного довгого гвинтика. Моїколодки з "вушками", другий комплект колодок без вух повернувпродавцю. — Розвів використовуючи старі колодки поршні гальмівнихциліндрів супорта. Встановив колодки, вбив штифти. Прикручуюсупорт.
14 — У моєму випадку комплект колодок ручника комплектувавсяболтами на 17 для кріплення супорта, що дуже полегшило процесскладання. Змінюємо старі болти на 16 на нові на 17.
15 — Накидаємо тросики на механізм натягу ручника (тобто під заднімсидінням), прикручуємо його кришку на три гайки на 10
16 — Начебто зайвих запчастин не залишилося, прикручуємо колесо нуі переходимо на другий бік. >
Всім добра.
