Електричне регулювання передніх сидінь
Збулася давня мрія, купівля шкіряного салону з повнимелектропакетом. Почитавши різні блоги, що салон з 607 пижапідходить в 605, я теж захотів так зробити. Салон куплений, залишилося підключити електричну частину. З пасажирським сидіннямпроблем не виникло жодних взагалі, подав "+" і "-" і всезапрацювало.
А ось з водійським проблема виникла, тому що керування йде черезблок пам'яті./p>

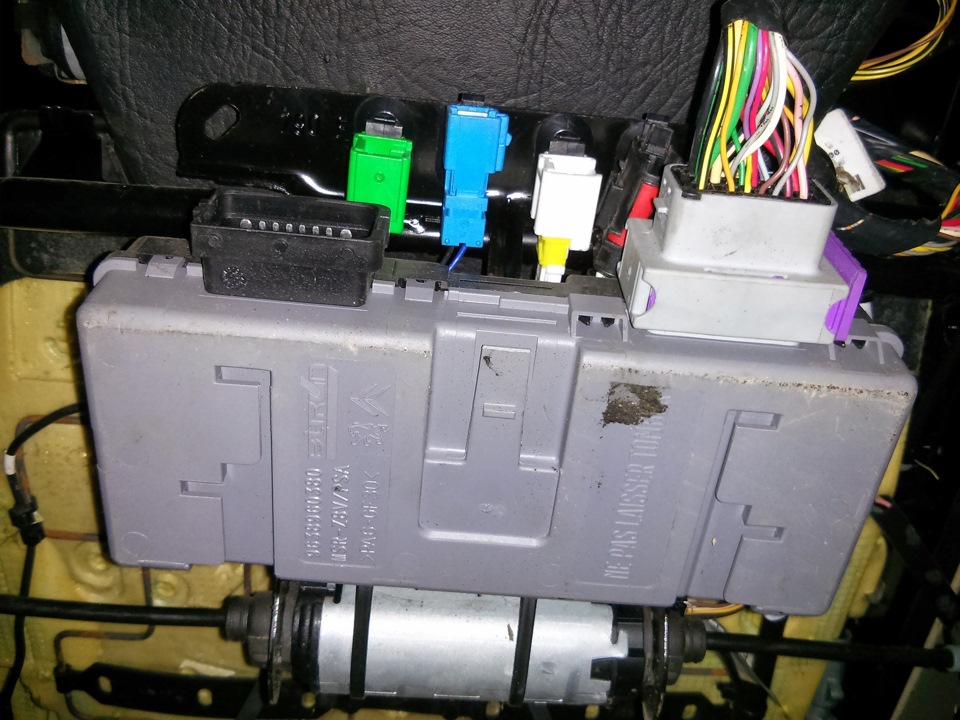

блок пам'яті, під сидінням водія

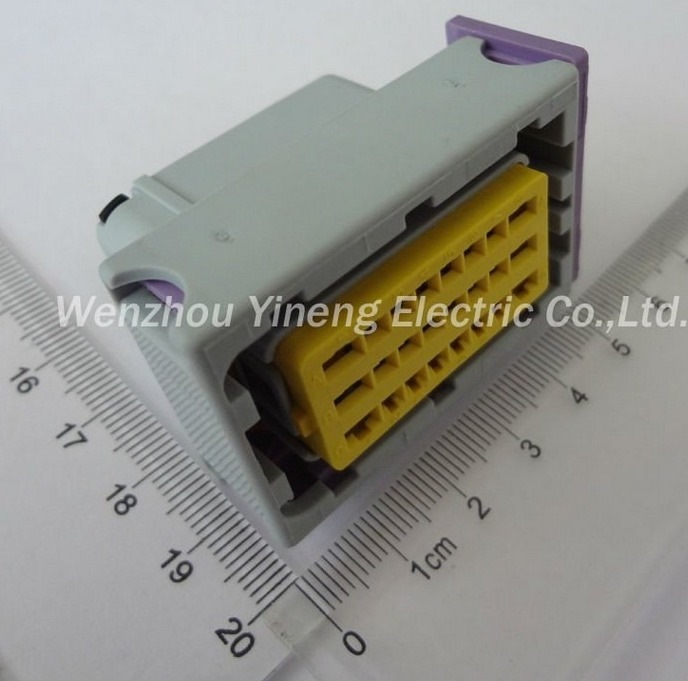

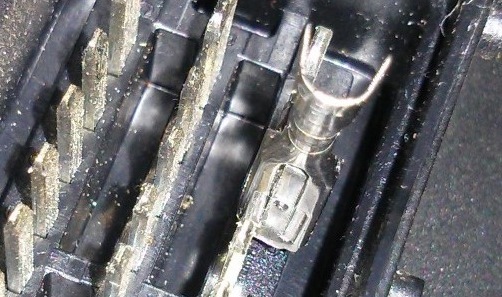

Знайшовши в інеті схему на 607 почав розбиратися.За схемою подавхарчування, а результат ні, не запрацювало.За схемою були ще тридроти, які приходили на блок пам'яті від BSI Що там за нимиприходить, сказати складно, або це якісь сигнали управління блокомабо живлення, взагалі не відомо. Блок пам'яті Про нього я якосьодразу не подумав, але таки вирішив спробувати подати, згідно зісхемою І про диво, електроуправління запрацювало! роз'єм, якийокремо навряд чи де можна купити, зокрема в нашому місті я побувавна авто-, радіоринках, різних авторозбірках. Ніде немає, а ось уКитаї є, але ціна м'яко кажучи не адекватна, за один роз'єммама+тато 50 у.О. Тому я вирішив, що підключатимуся звичайнимизатискними контактами, типу такими, повернувши їх на 90 градусів, т.К. Контакти там дуже близько розташовані один до одного, і навітьчерез термоусадку вони не сідали нормально. Роз'єм на блоці пам'ятіДля роботи блоку треба подати на нього живлення на 6 контактів.
А саме:
С8, С7 — силова земля
В8, В7 — силовий "+" через запобіжник 30А
> А6 — сигнальна земля
А7 — сигнальний "+"
Цього достатньо, що керувати регулюваннями сидіння.
Можливо, надалі вдасться розібратися, як задіяти збереження упам'яті положень.
На даному етапі я і так задоволений.
Також хочу висловити величезну подяку Дмитру aka Belly, він менідопомагав, консультував і всіляко морально підтримував. Дякую.
beelly
Коментарі20
Привіт, а як дізнатися що є що? С8, С7В8, В7А7. Є якась схема?
На роз'ємі три ряди контактів, вони позначені А, В, С. І кожен ряд має також номери, якщо подивитися на сам роз'єм, при хорошому світлі, то це можна прочитати. Зараз схеми у мене немає знаходив, брав з инета.
Сфоткав по-крупніше
Як щодо пам'яті сидіння? Хотілося б таку просту схему як з підключенням
З пам'яттю не допоможу, схем немає. І наскільки я пам'ятаю, там вся електроніка знаходиться у дверях, де й самі кнопки пам'яті.
Хотілося б, що все так просто і пам'яттю положення було, не можу знайти…
Дуже корисний запис, мені дуже допоміг з підключенням переднього лівого сидіння. Велике спасибі!
Здрастуйте,я прочитав ваш проект із заміни салону на салон знятий з 607 Пежо.в даний момент я намагаюся зробити те ж саме але справа в тому що по всій видимостіу мене ристайлінгові салон бо роз'єм такий же сам блок управління інший і дроти розташован...
Доброго дня, у вас вдалося підключити сидіння, у мене така ж проблема, не підкажете?
Вдалося, зроблю фото і викладу там досить просто виявилося. Це станеться в суботу не раніше.
буду дуже вдячний, а то попросив у діда морозу сидіння, а поставити не можу, мізків не вистачає
А звідки взяти сигнальну + і сигнальну землю?
Привіт мене звуть Федір я навичок на форумі можете допомогти будь ласка в питанні з електроприводом пасожирського седіння пежо 607 ! Опустив спинку седіння назад і все приїхали не вперед не назад не вгору не яких ознак життя не подає ((( що може бути? )
складно сказати, може сама кнопка не працює. Якщо є можливість, я б спочатку перевірив на самому моторчику, чи приходить напруга на нього, в момент натискання на кнопку.
Доброго дня! у мене прохання-SOS! За незнанням, я як купив салон, намагався підчепити водійське сидіння безпосередньо і відрізав контактний роз'єм, намагаючись з'єднати дроти безпосередньо. Коли дізнався, що необхідний блок.то купив його. Зараз виник...
День добрий, ось теж вкинув собі шкіру з 607, хотів поцікавитися вдалося підключити пам'ять, у мене є і кнопки і проводка 607, може їсти варик простіше)))
силова земля це просто на мінус зачепити?
так, все правильно
Задні сидіння теж підходять із 607?
Клас)))
