Усім привіт, купу записів вже є на цю тему, але я не знайшов жодної торкається Мazda 6 (2003-2005) з кнопкою TAPE/MD.
Дітлахів у кого такий мафон, потрібно робити так, як я опишу нижче (перемичка L716 нам не підходить, працювати не буде.) Про розбір мафона думаю немає сенсу говорити, так як дуже багато записів вже є та й відео теж.

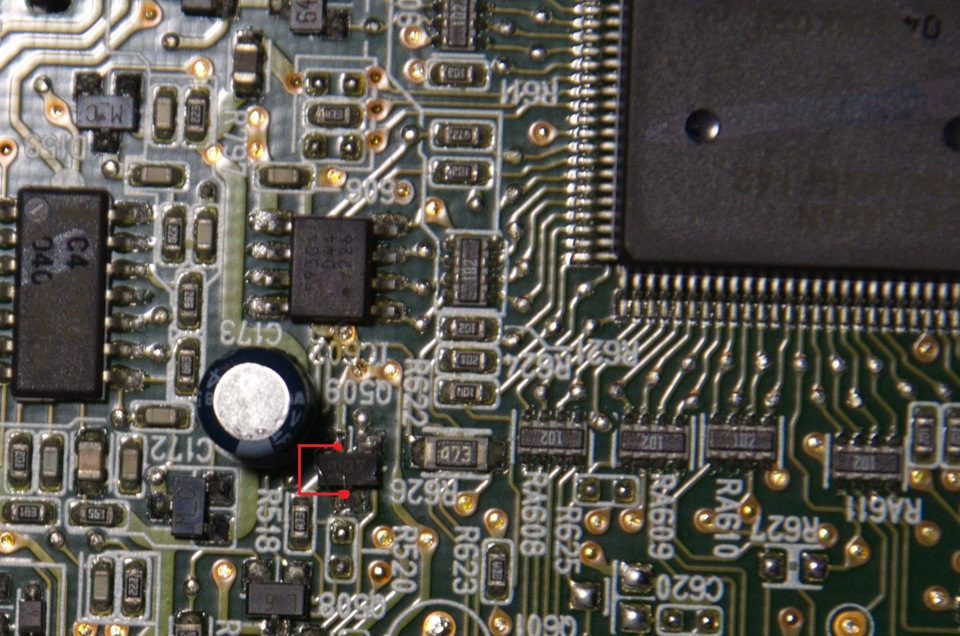

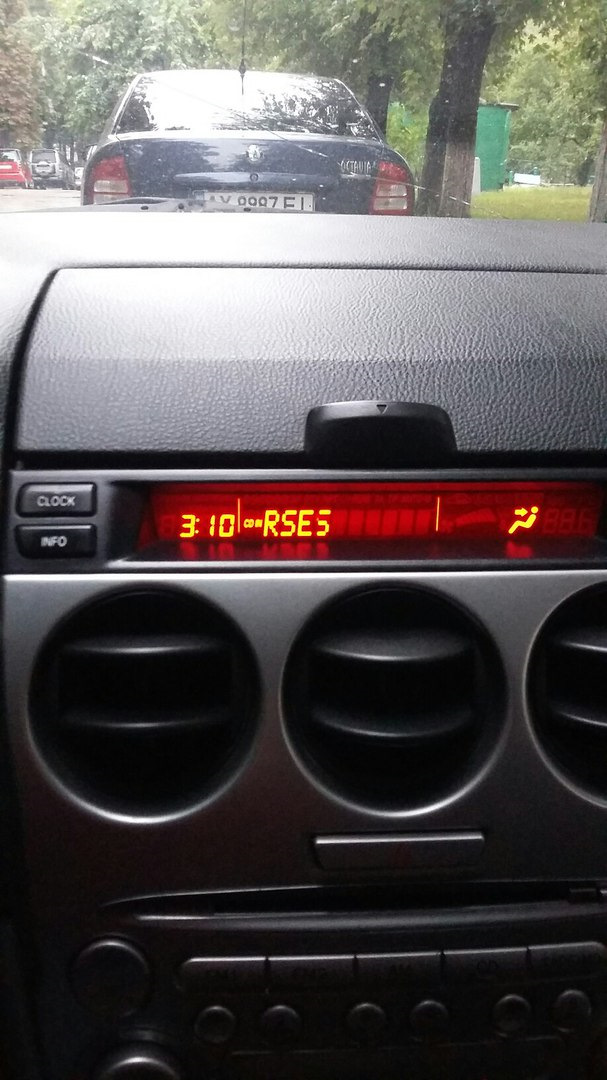

1. Купуємо конденсаторів від 10 до 47 mf (я купив по 33mf) 2.На транзисторі Q509 паяємо перемичку між колектором і емітером, щоб отримати 0 вольт на потрібній нозі процесора. (це нам дає RSES при натисканні вдруге на кнопку CD)
Входи ці видно що вільні, а землю (мінус) беремо з поруч доріжкою, що йде на платі, вона жирна.
Конденсатори треба підпаювати плюсом до входів мікрухи, а мінусом до проводок лівого і правого каналу, (мінус з того боку де смужка збоку на кондиціонері)

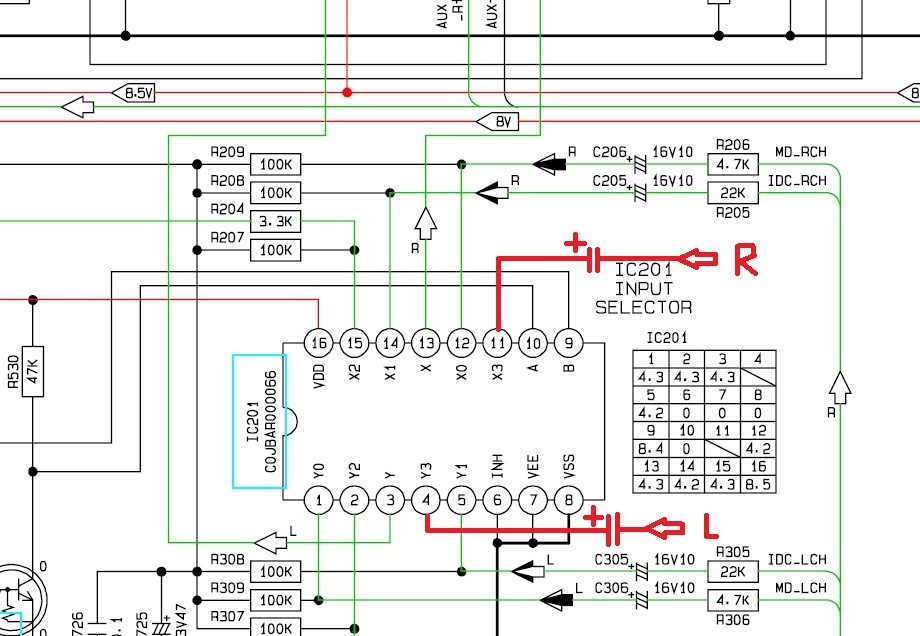

"схема для конденсатора ">

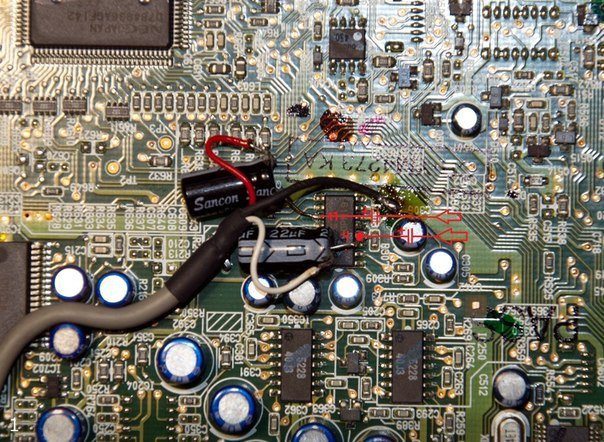

"ось так виглядає плата з 2 конденсаторами і в паяними проводами від дроту AUX "
IC201, 424385
