Landi Renzo LI-02. Ремкомплект редуктора

Ось і настала черга перебирання газового редуктора LI-02 відустановки Landi Renzo Evo.
За моїми спостереженнями, редуктор не перебирався після установки.відповідало неповної гермнтичності редуктора.

Так що кладемо (або кладемо) пацієнта на операційний стіл.

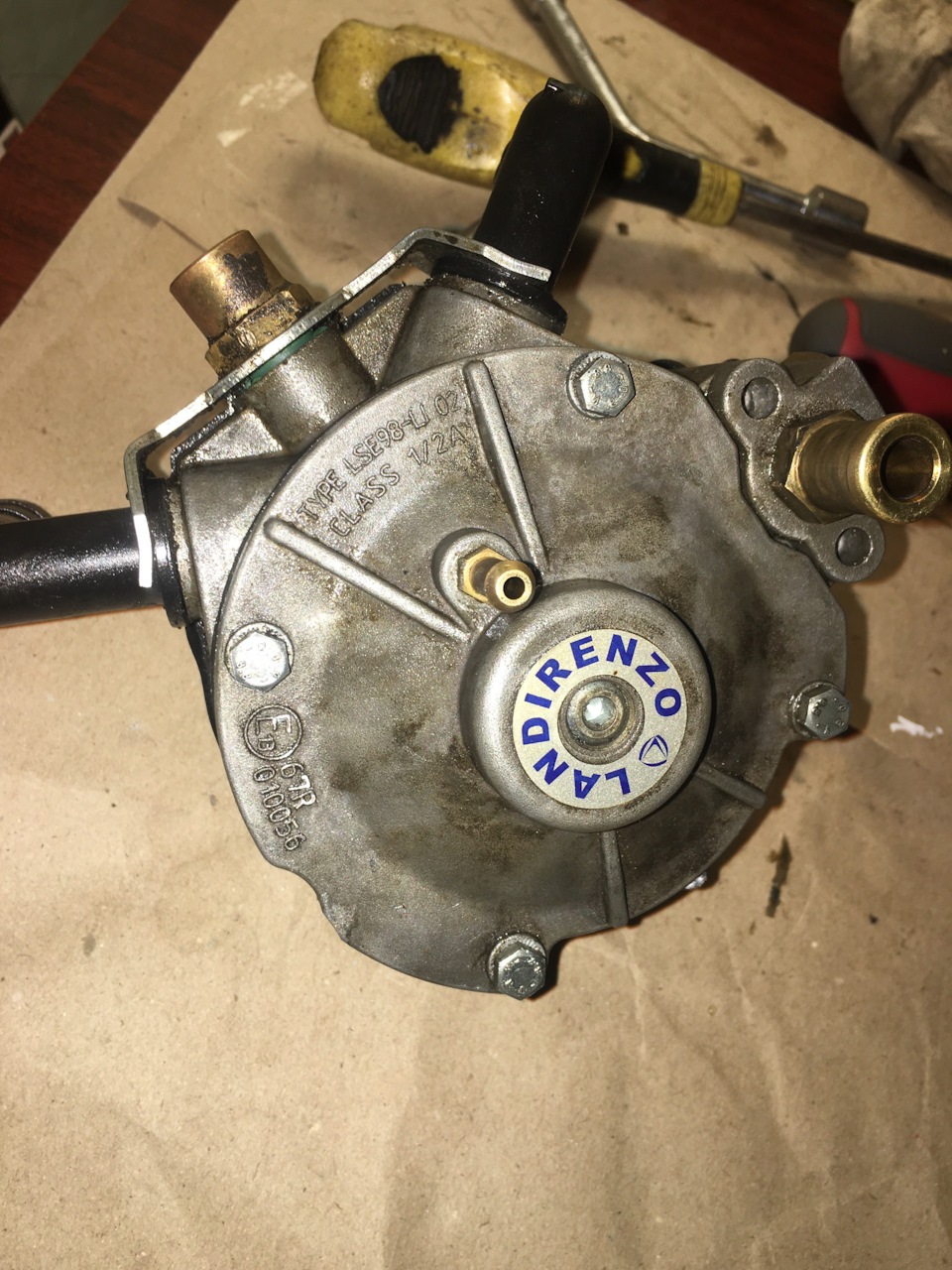

Landi Renzo LI-02<

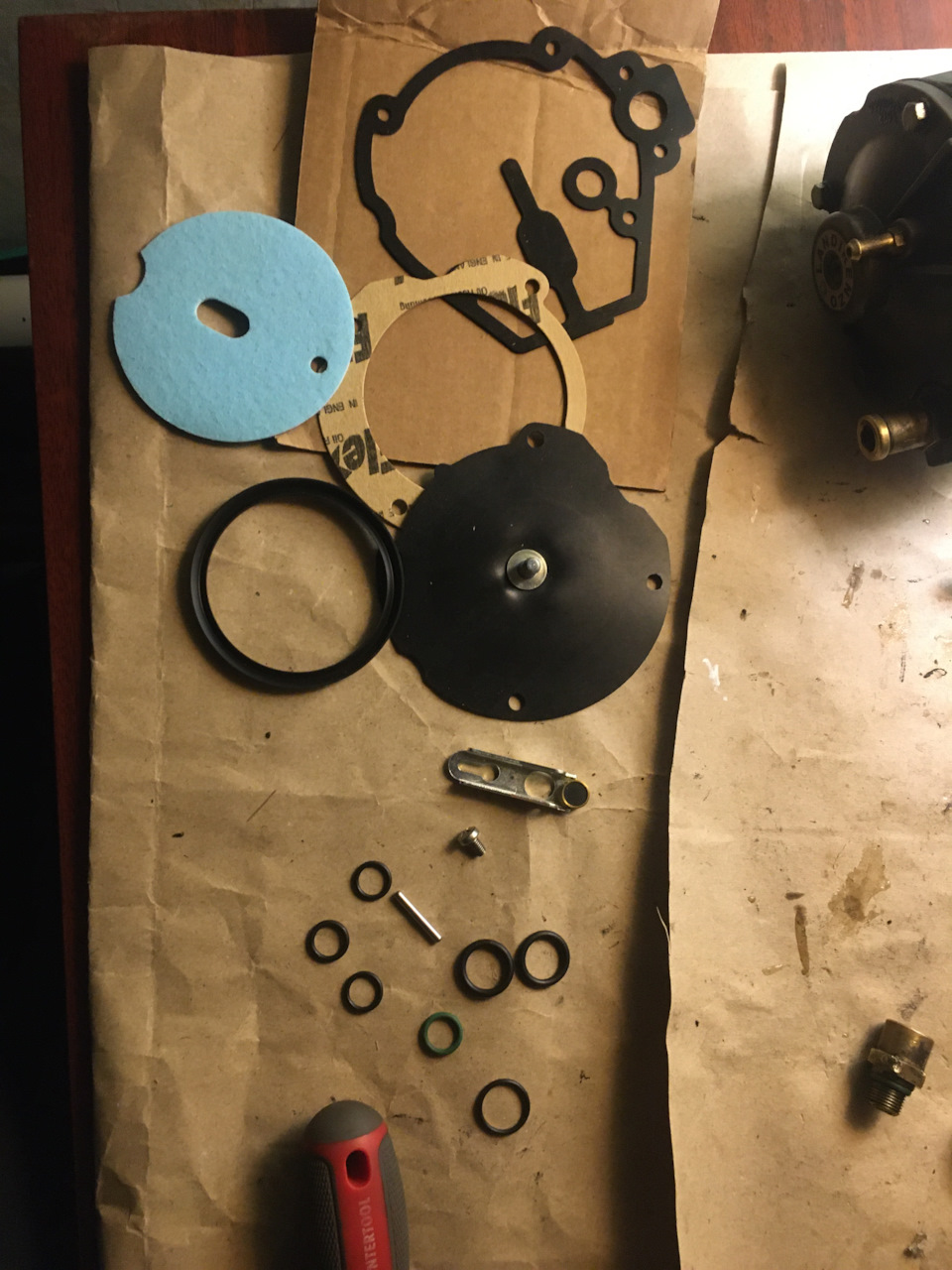

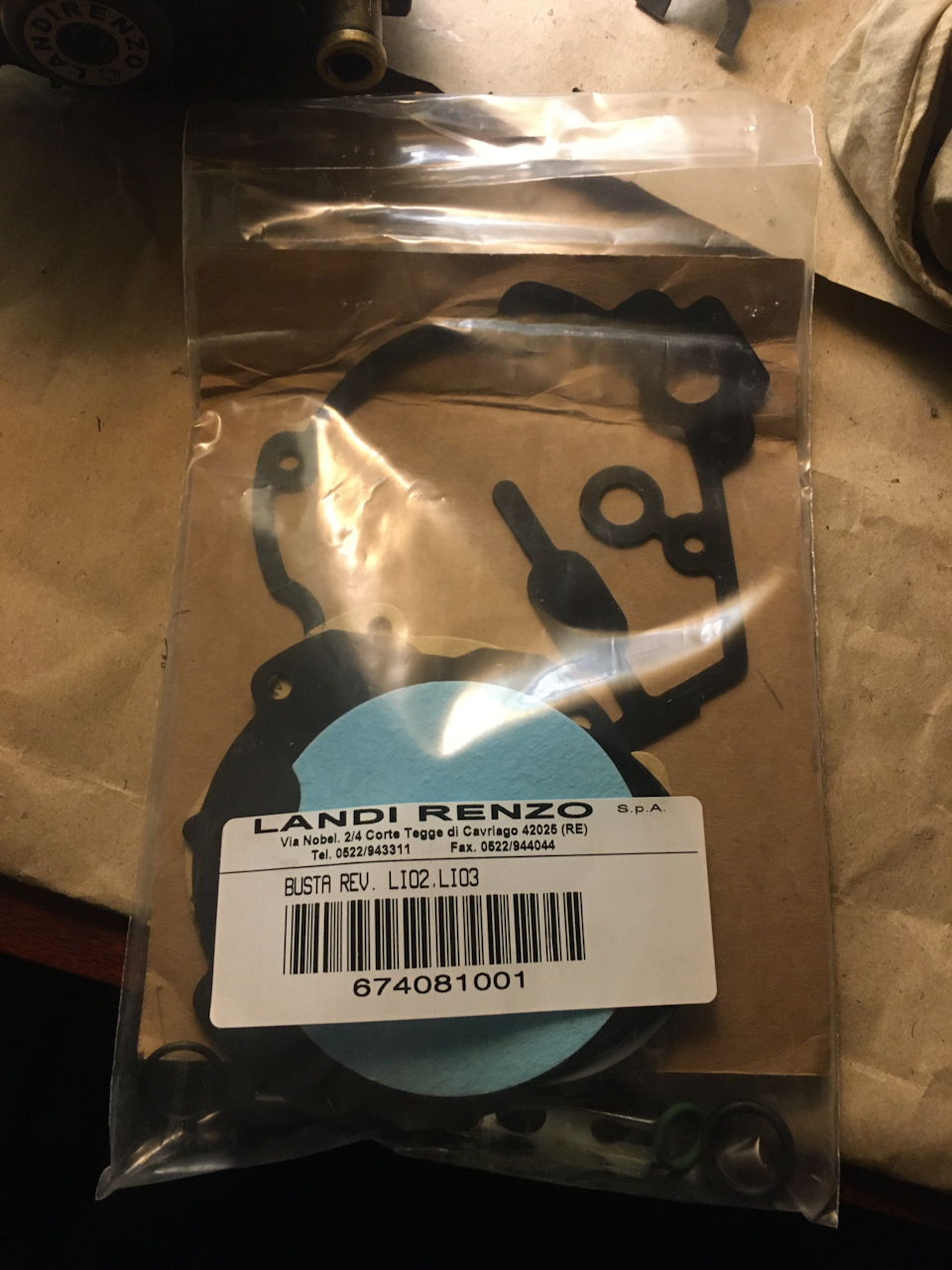

Перед цим, звичайно ж, купуємо ремкомплект від Landi Renzo наредуктора LI-02 або LI-03.
Далі починаємо розбирання.

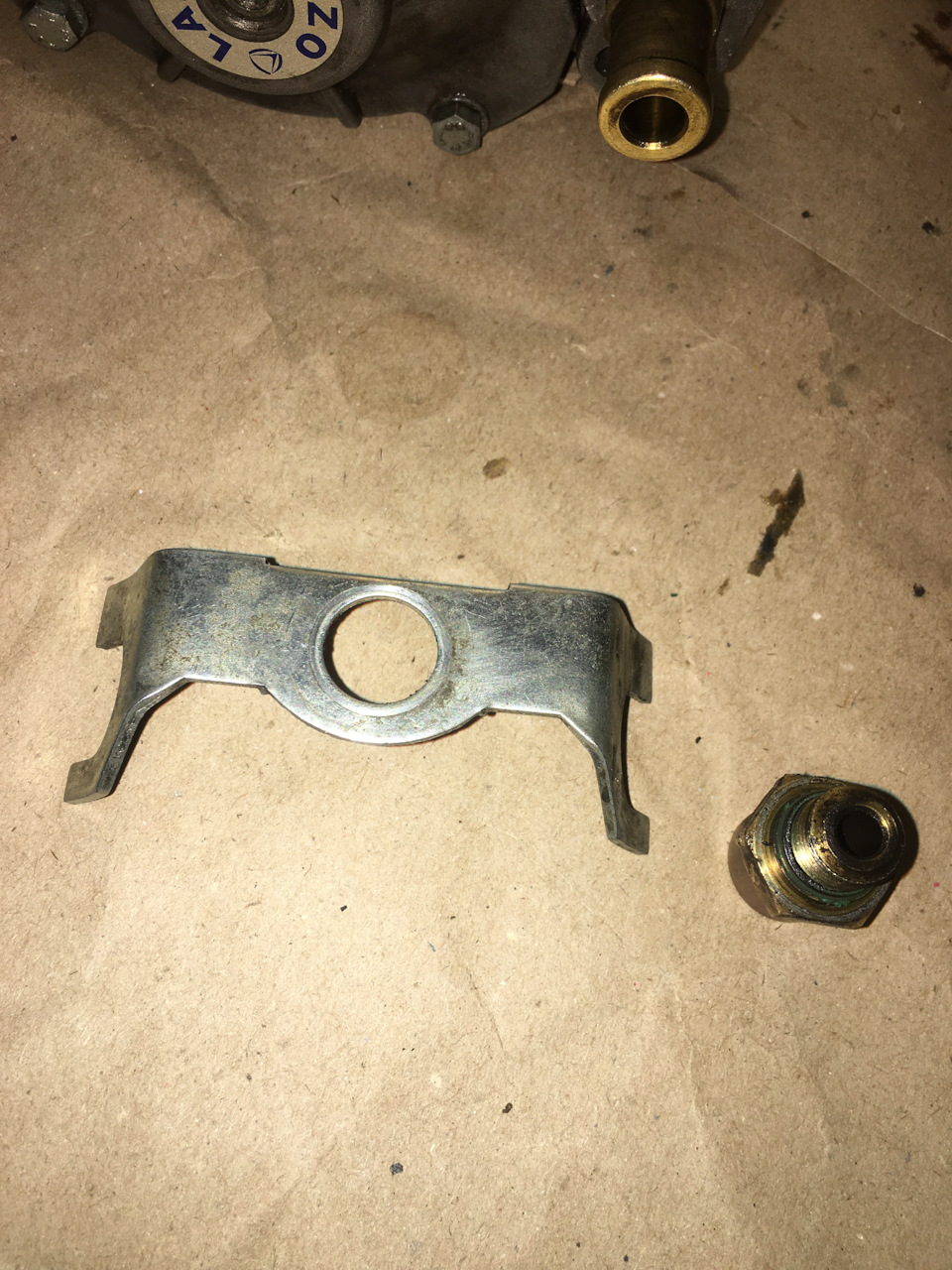

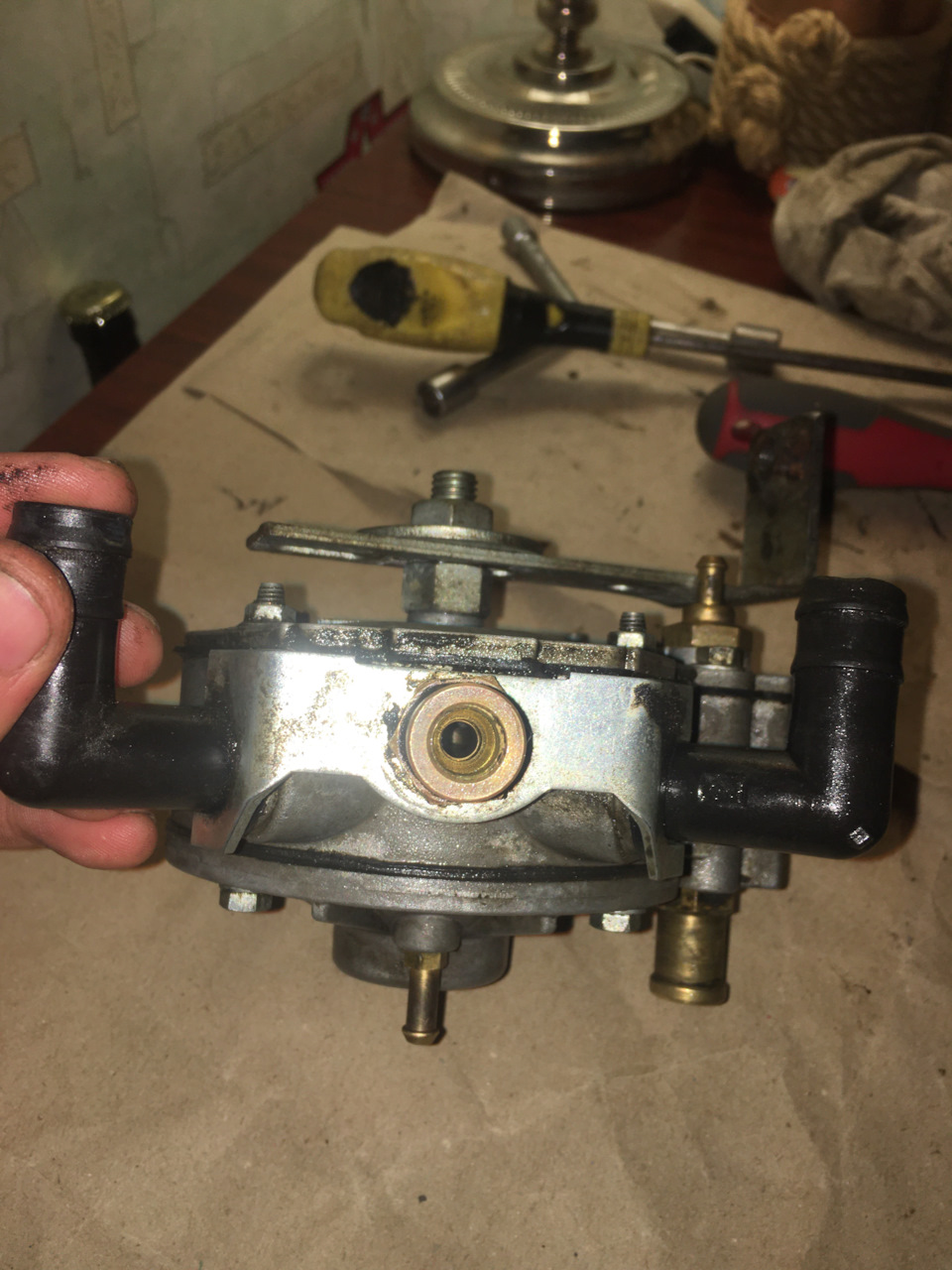

Відкручуємо штуцер подачі газу в редуктор Ключ на 17. Він притискаєпластину, яка, у свою чергу, притискає 2 тосольні патрубки.<
Патрубки тендітні! Акуратно!
під кришкою маємо пружину, стаканчик по ній, залізну платину, ворсову прокладку, гумову проставку і мембрану. .
Газова магістраль у розборі
Гумова проставка стара і нова
Щоб дістати мембрану потрібно трошки постаратися, щоб висунутишток, який сидить у коромислі./>
Краще всього підняти всю конструкцію, разом з круглою пластиною іворсовою прокладкою. Тоді буде видно весь механізм, куди і що требарухати. Під мембранною лежить платина і ворсова прокладка (та щочорна) Бачимо, як потріскалася і задубіла мембрана .

Відкручуємо болтик (він там один), який тримає коромисло, щорегулює подачу газу.

Бачимо, на скільки проїло гумку всередині коромисла.

Старе і нове коромисло
Газовий равлик
Переходимо до тосольної частини.
Тут все теж саме. Відкручуємо 4 гайки і 2 болти під ключ на 8.
Бруд такий

Виколупуємо стару прокладку з редуктора.

Після всіх маніпуляцій, ретельно миємо всі деталі від бруду інакипу.
Перш за все ставимо на місце коромисло, притискаємо новим болтикомз комплекту.Потім беремо ворсову прокладку і ставимо її на місце, над газовою частиною. І накриваємо круглою залізною пластиною. Ітут починається ебаболія) Потрібно штифтом у мембрані потрапити впосадкове. Місце коромисла, при цьому тримаючи ворсову прокладку ізалізну пластину над редуктором.
Залізна пластина не дає ходу мембрані, через що дуже складнопотрапити тим самим штифтом в отвір в коромислі.
Я намагався притискати частину коромисла, яка відповідає за притискрезиночки до штуцера подачі, тоненькою викруткою. Тиснути требадобре, бо гумка нова, ще не вироблена. І одночасно потрібнопотрапляти штифом в отвір. Силами я все ж таки потрапив.

Зверху мембрани стоїть паперова прокладка, яку, бажано, не забутипоставити на місце) Так само потрібно не забути поставити гумовупроставку, канавкою вниз, до мембрани. Далі ставимо пружину істаканчик і пробуємо притискати все, і одночасно крутити болти, щобзатиснути кришку.
< /
Тосольна частина не складна. Просто ставимо прокладку і закручуємоболти і гайки. І ось красень у готовий до встановлення.комплектація ремкомплекту може змінюватись у поганих межах. Меніпощастило знайти повний ремкомплект за хорошу ціну.Не забутипоставити на місце)
