Нова накладка приладки та індикація підігріву

Зважився і я замінити цю накладку на щось нестандартне. Основноюпричиною було те, що я хотів вивести індикацію роботи підігрівукерма на приладку, оскільки не завжди зручно заглядати під кермо, щоб побачити положення кнопки.Спочатку думав десь вивести окремийсвітлодіод, як індикатор, або ж врізати його в саму кнопку, алепотім подумав, що на приладку все-таки буде краще краще.Замовляв увсьому відомої людини. Що мені потрібно додати.

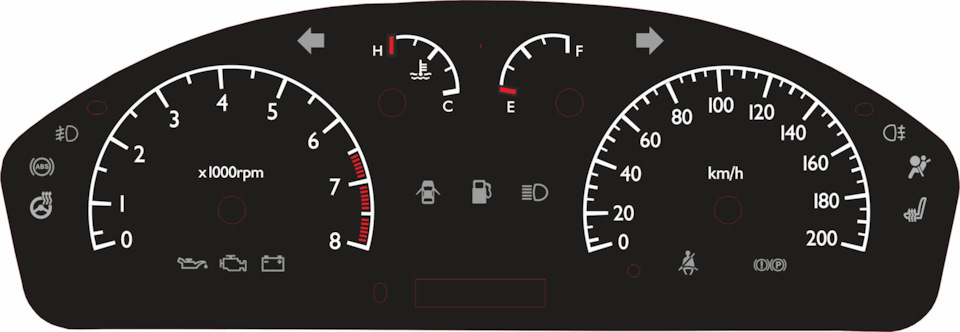

В принципі, мені подобається і стандартна шкала, виглядає вонанепогано, тому вибрав одну з простих, непомітних, без будь-якихемблем, малюнків і шрифтів у стилі Форсажу, тому що хотілося саместриманого строгого дизайну.Плюс додав індикацію підігріву керма тасидіння (на майбутнє, планую і його теж вколхозити).

Після декількох важких днів очікування біжу на пошту, забираю, дивлюся і… загалом, ну таке.
1. Накладка виглядає так само, як і на малюнку, що вженепогано.
2. Замовлені іконки на місці

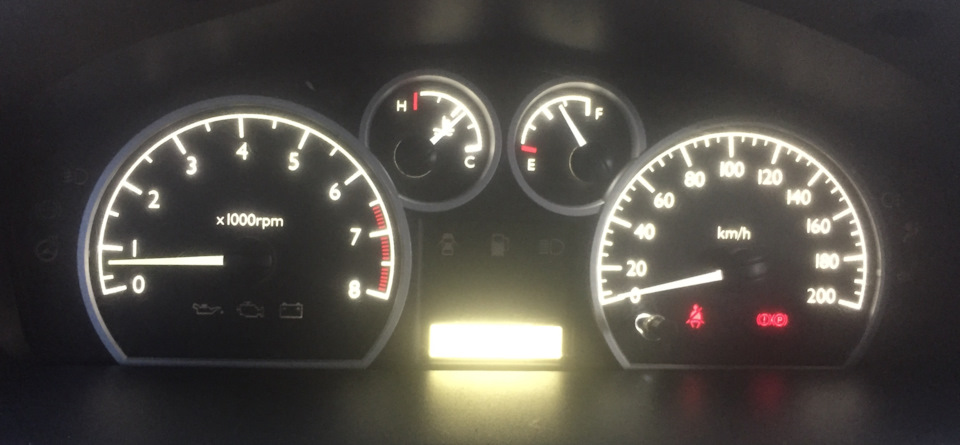

3. З підсвічуванням у темряві виглядає справді красиво (як на мене)А ось мінусів набралося побільше:1. Накладка виглядає точно таксамо, як і на малюнку (і плюс, і мінус, парадокс), тобто всівирізані іконки під всі індикатори такі ж світлі і прозорі, азначить їх видно незалежно від того, чи підсвічуються вони чи ні.Може не всі побачать у цьому проблему, але на мене це псує всюестетику. Не хочу я бачити всі ці піктограми, доки відповідналампочка мені їх не підсвітить.

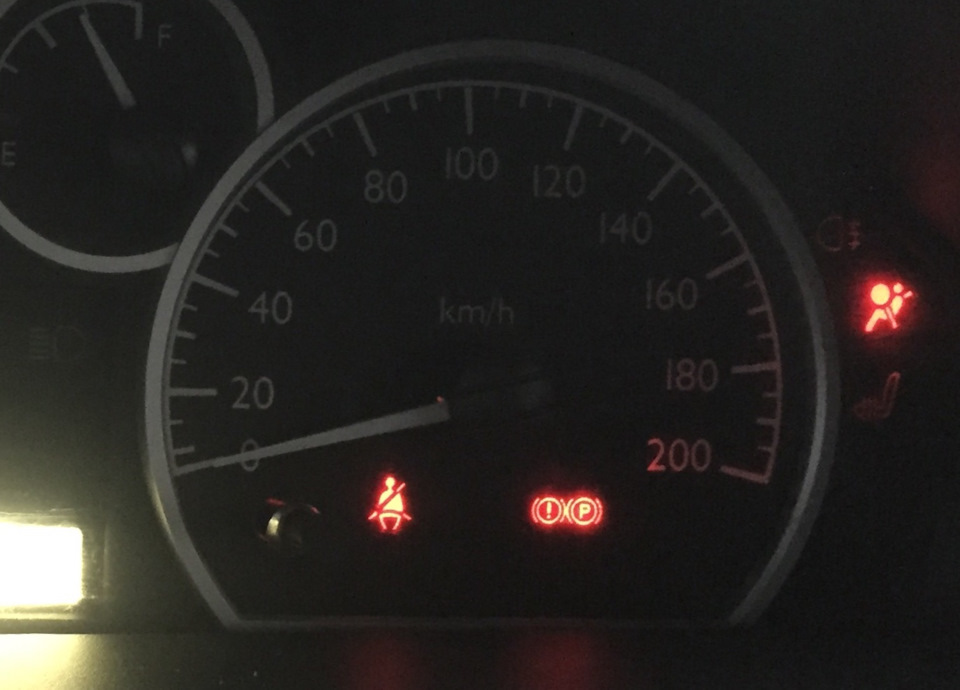

2. Засвіти. Боже, як їх багато. При включенні підсвічуваннясвітиться абсолютно все. Без підсвічування шкала підсвічуєтьсячервоним або помаранчевим від лампочки чека або ручника/ременя.
3. Товщина самої накладки. Виконана вона із жорсткого товстогопластику. Заводська у товщині менше міліметра. Ця ж міліметрапівтора. І коли я збирав всю приладку до купи, було дужепроблематично закрити кришку, т.К. Клямки тупо не діставали. З усіхклямок (штук 8) я насилу зміг побороти лише 4. Начебто йтримається, проте. До того ж, вся її товщина – це прозорий пластикпо всій площі. Звідси й засвіти, т.К. Світло спокійно розсіюєтьсяпрозорою підкладкою. Чому не можна було хоча б по вершині зробитинепрозорий шар у тих місцях, де не повинно проходити світло —залишається загадкою.
4. Вирізи під стрілки збіглися не всі. Точніше "не тільки все", нормально збігся один. Вирізи під маленькі стрілки трохи зміщені, але не критично, а ось під спідометр довелося допилювати напилком, а точніше паяльником.Посадочні отвори повинні потрапити у своїпази, щоб накладка зафіксувалася. А тут вона не те щоб нефіксувалася, а дуже сильно випирала, що клямки при збиранні взагаліне дотягувалися. Підправив дірку, у пази загнав, благо це всенеподобство прикрите круглою частиною стрілки.

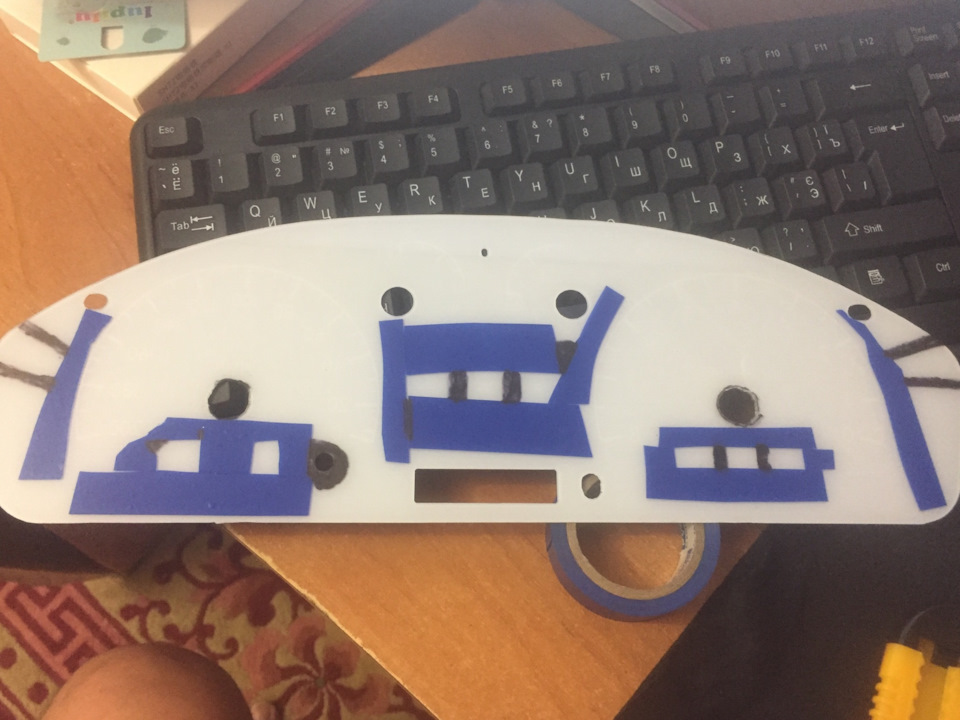

5. Не знаю, чи так задумано, чи пощастило тільки мені, але направій маленькій шкалі немає іконки заправної колонки. Не критично, але все ж таки. Іноді дружина забуває з якого боку їй під'їжджатидо колонки і скаржиться, що тепер не видно позначення стрілочкою.Засвіти спробував прибрати за допомогою маркера і, звичайно ж, ізоленти.

Зробивши такі маніпуляції, вдалося покращити ситуацію. Ось тількипро поворотники забув, їх таки підсвічує небагато. Естетику думавнавести за допомогою тонувальної плівки, хотів наклеїти її з обохбоків на всі іконки. Але т.К. Структура накладки шорстка, плівкавиглядала стрімко. Потім спробував наклеїти плівку по периметрувирізів у пластиці, яким притискаються шкали, але як би ідеально яне приклеював її по краях, у центрі вона все одно йшла невеликимихвилями, а клеїти ще шар скла чи прозорого пластику вже не булокуди, товщина не дозволяла. Тому поки що залишив як є. Даліпотрібно було зробити підсвічування нових піктограм. Так як у схеміплати я не бум-бум, то вирішив не морочитися з підключенням черезштатну фішку, а просто вивів два дроти від світлодіодів, попутновпаявши опір на 1, 2 ком. А вже ці висновки підключив через новуфішку за 20 гривень, щоб приладка так само мобільно знімалася. Масуя таки знайшов на приладці (піни А6 та В16), до неї і припаяв мінуссвітлодіода (зі скошеним куточком).

Запчастини на фото:C2990

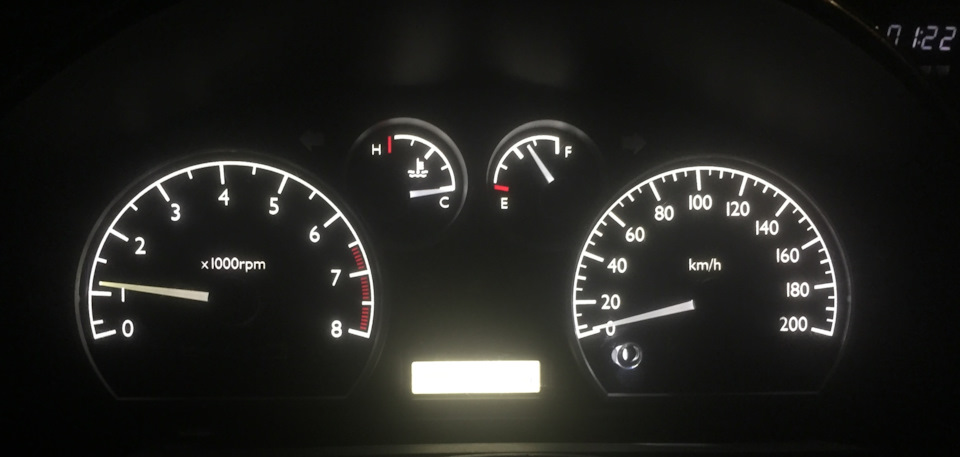

У результаті все підключив, все працює, світить і начебто навітьнепогано виглядає. Дизайн цих шкал мені дуже подобається. Всікосяки, по суті, лише додають роботи при монтажі та встановленніцієї накладки та їх можна усунути. Єдиний із значущих для мененюансів — те, що всі іконки прозорі й видимі просто так. У цьомуплані якість виготовлення заводської накладки в рази вища і їїлицьова сторона вся гладка і однотонна. Ставити щось подібне досебе чи ні вирішувати вам, але хоча б знатимете з чим доведетьсязіткнутися.
