Близько 10к тому впав у мене водійський двірник, особливо непоркався, купив тягу-поміняв.
Минулого тижня впав пасажирський.
< /
Рішено було свердлити-шплінтувати за технологією mevl (з пружинкою) і забути.
Все досить легко, пройшло не зовсім гладко звичайно, всі підводнікамені далі розповім.
Що потрібно з деталей та матеріалів
2 шплінта 3.2*40 ( я знайшов 3.2*50)
2 пружинки (на авторинку попросив "пружинку з хроніною від гальмваз" мені відразу видали потрібний пакетик
2 сальника вазовських
Шайби м4
Змащення густе (я брав літол)

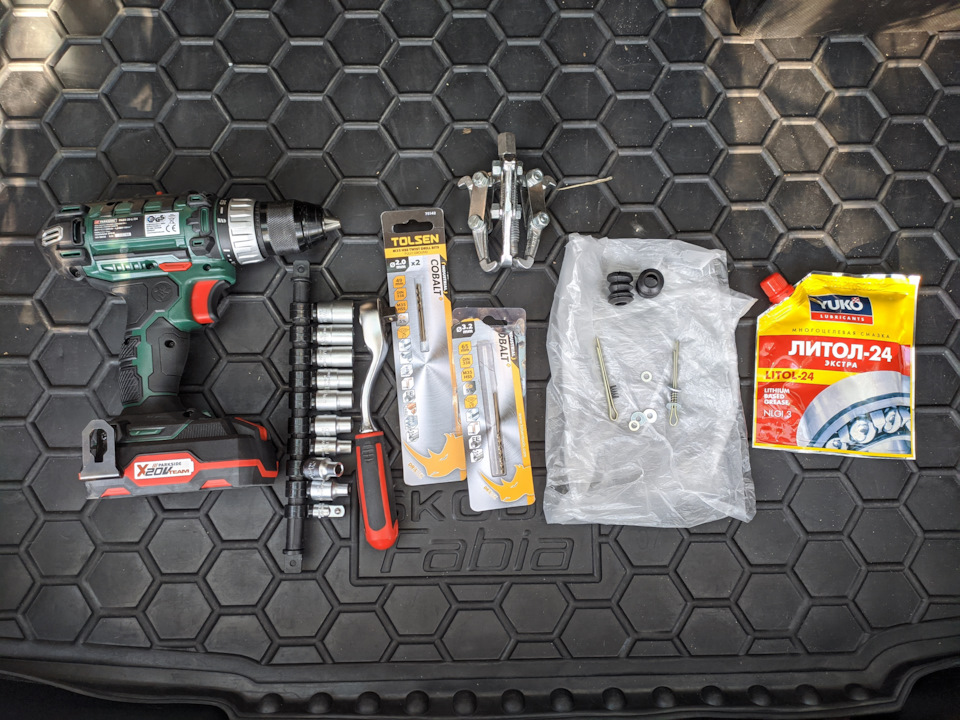

Інструмент який я використав:
Тріщотка з головками (10, 13)
Пасатижі
Відвертка плоска широка
Саморіз
Знімач
< Дриль-шурик
Ніж
Серветки
Свердла 2мм 3.2мм 4мм
Масло-вд40
Напильник-надфіль Знімаємо ковпачки. Відкручуємо 2 болти на тягахдвірників головка 13мм.
Зйомником знімаємо тяги.
Коротка водійська, довга пасажирська.

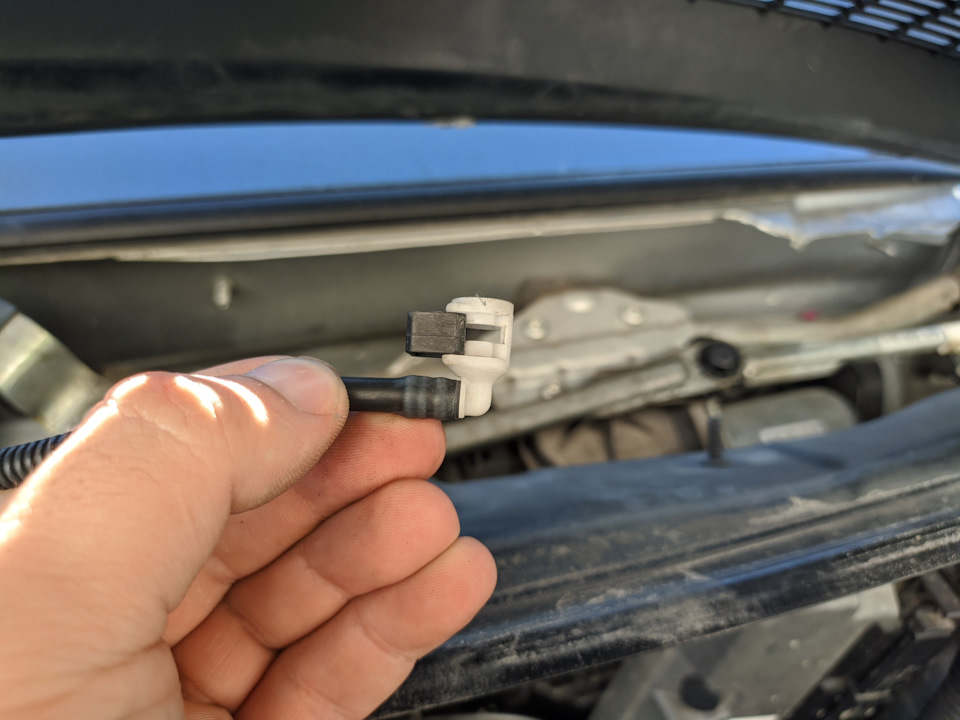

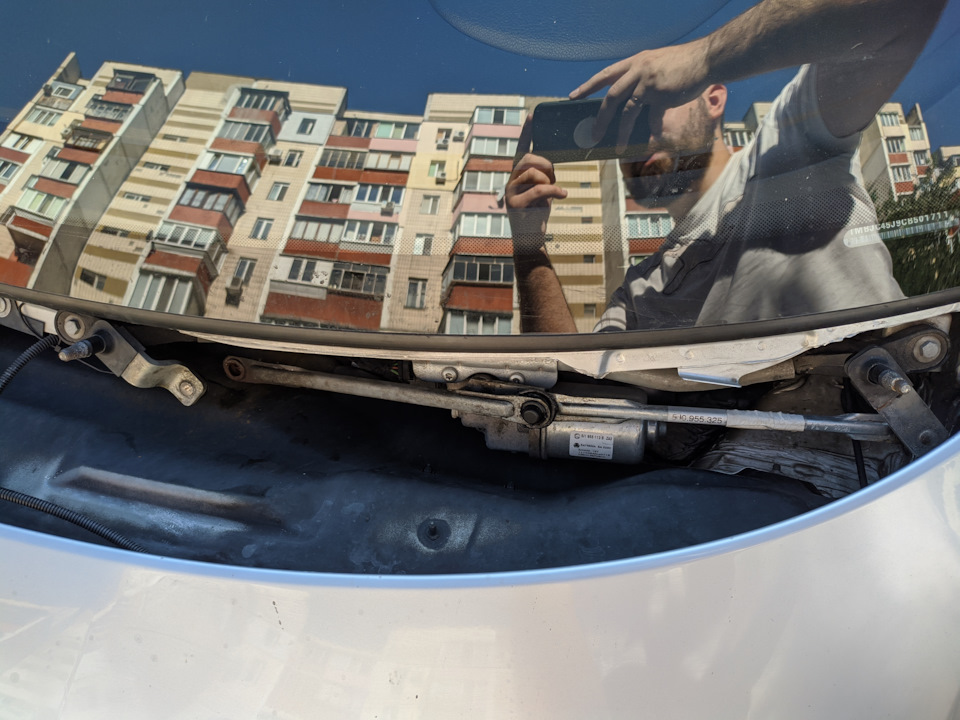

Відкриваємо капот і відкручуємо головкою на 10 2 пластикових болта, знімаємо жабо, не порвіть шланги форсунок! Від'єднуються легко, зсувається засувка
ось вона
і знімається.
Жабо убік.

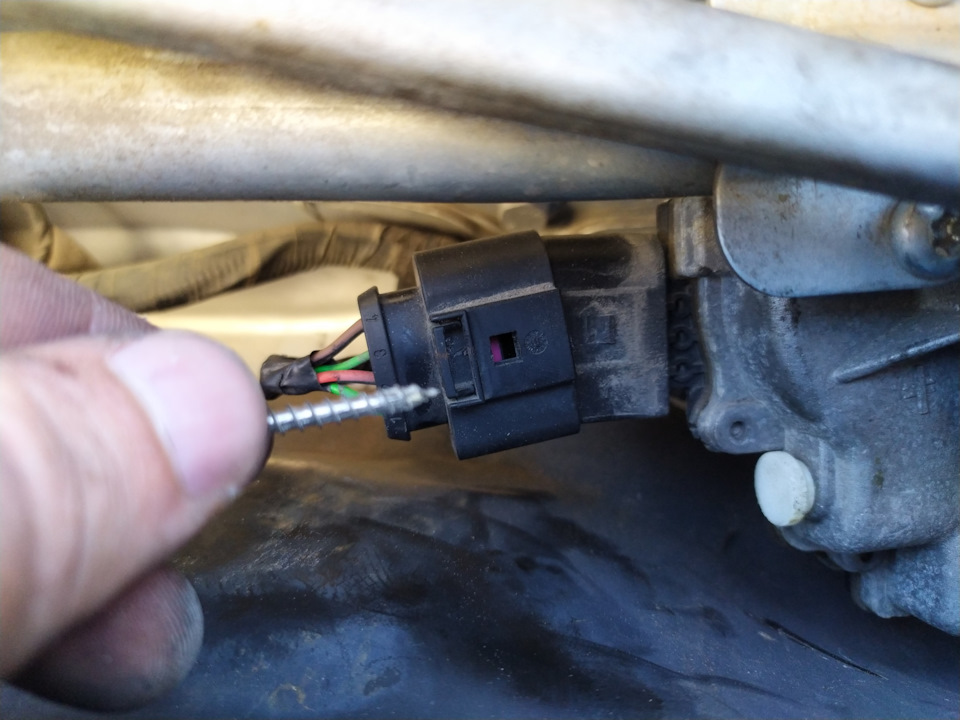

Відрізаємо фішку трапеції. Мені знадобилося підколупати
саморізом
(маленької викрутки при собі не було) притиснути до упору -кнопка, не допомагало.
Відкручуємо 2 болти на 10, не втратите шайби.
Трапеція сидить на штирі, трохи відсунув трапецію ізняв-виймаємо-вичищаємо бруд.
Кульки виходили порядно за 160к
Свердління<
у мене все свердлилося з першого разу без пригод, маленькіобороти-масло. Навіть не кернил.
Тут перший був облом. Шпдинт 3.2 не увійшов в отвір після свердла3.2, добре що магаз поряд-заміряв штангелем 4мм. Купив свердло.Вуаля.
Далі ПРАВИЛЬНО розташовуємо і збираємо тяги
як на фото
( я спершу не вірно зібрав, помітив це коли хвилин 15 модет і всі30 намагався впхнути не впихнуте. > Пружинку не підтискайтеповністю, залиште їй хід.
Тяга зібрана у правильному становищі стає без проблем.
Збираємо все назад . Двірники я виставляв заводськими штрихамина склі. Не знаю для чого вони призначені, вийшло ідеально))))) Щоможу порадити від себе:
<
Обов'язково знімайте трапецію— відкрутити 2 болти, зняти-плставити набагато простіше ніж кориться над нею і робота будеякіснішою. Зі штангелем. Щоб потім не шукати потрібне свердло.p>
При складання обов'язково переконайтеся, що тяги розташованіправильно.
А всі потрібні інструменти та матеріали перед вами.
Візьміть серветки-рукавички або біля рукомийника.
У мене вийшла чихарда з руками в літолі, порядно зачепивінструменти і трохи машину. Тепер потрібно відмивати, відтирати.
Результатом задоволений, кому потрібна допомога-звертайтеся! )
Пробіг, скоро то масло+фільтра< br>
У мене вийшла чихарда з руками в літолі, порядно зачепивінструменти та трохи машину. Тепер потрібно відмивати, відтирати.
Результатом задоволений, кому потрібна допомога-звертайтеся! )
Пробіг, скоро то масло+фільтра< br>
У мене вийшла чихарда з руками в літолі, порядно зачепивінструменти та трохи машину. Тепер потрібно відмивати, відтирати.
Результатом задоволений, кому потрібна допомога-звертайтеся! )
Пробіг, скоро то масло+фільтра< br>
