Всім привіт.

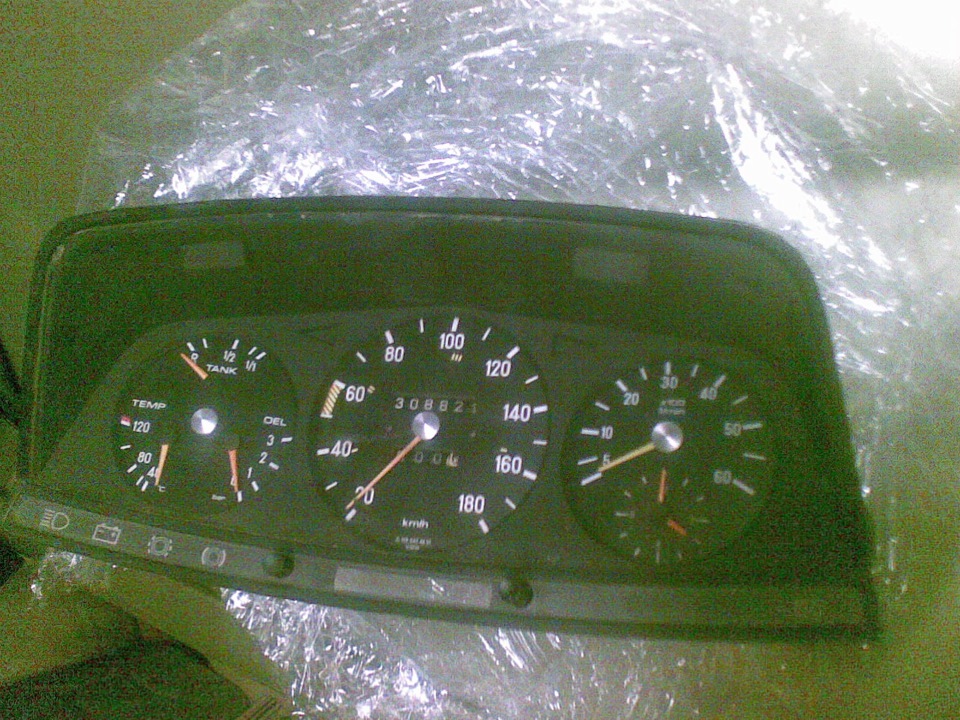

Хочу підключити тахометр. Купив сам девайс (без червоної шкали), датчик оборотів колінвала (мій обірваний був), діагностичний роз'ємбув спочатку. Поставив, годинник іде, але найголовніше тахометрніяк не хоче показувати обертів.
Знайшов куди приходять дроти від діагностичного роз'єму.

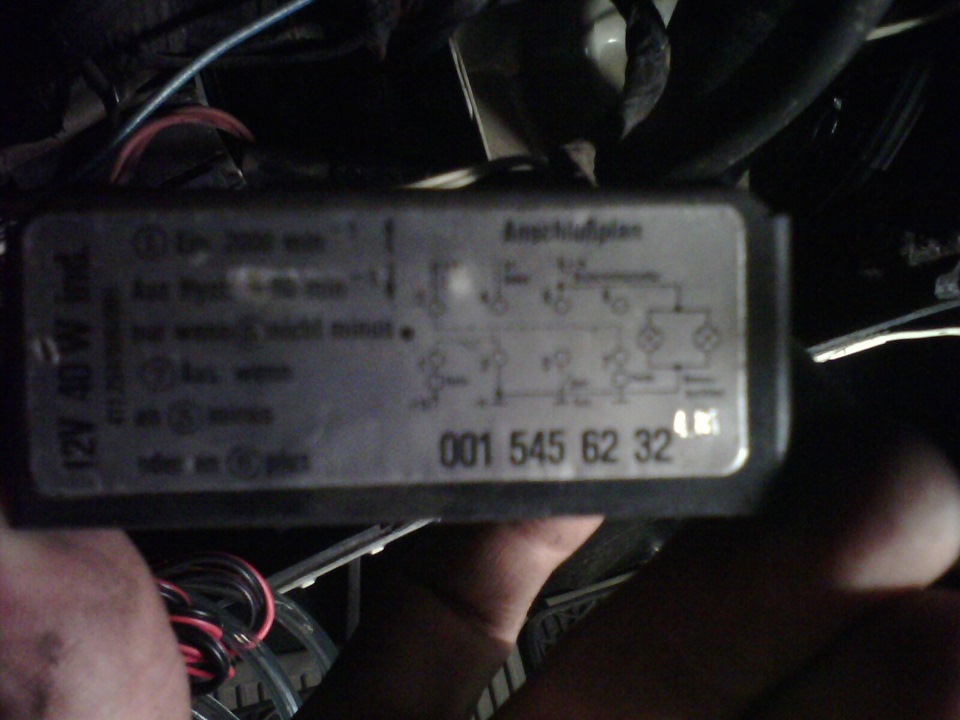

Приходять чарівні проводки в цю "коробочку", вона прикручена підкермом .

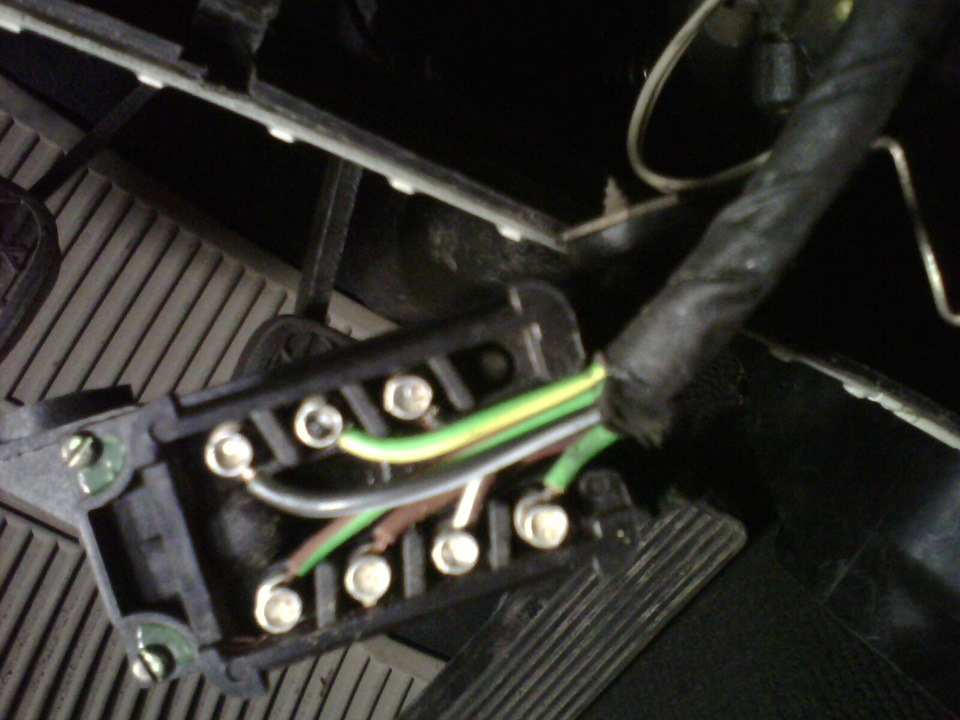

Ось вони
За ідеєю по зеленому проводку (у нижньому ряду найправіший) іповинен йти сигнал на тахометр на клему "W" (на інших тахометрахTD) На тахометрі з зворотного боку є 2 контакти:"+" і "W", "+"наскільки я зрозумів може бути будь-який, "-" і так є на приладці.
На тахометрі ззаду написано "230/107/10" (вибито по металу) і напаперовій наклейці (по ходу вона там із заводу) "D 300".
Підкажіть будь ласка хто в курсі, дуже хочеться тахометрробітник!

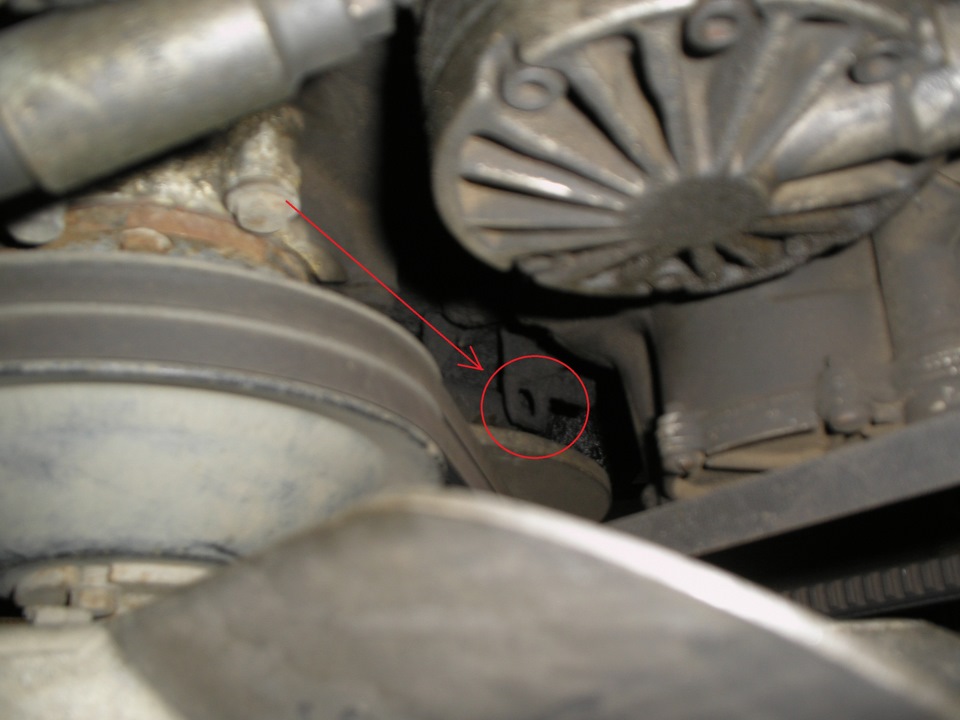

Місце для датчика

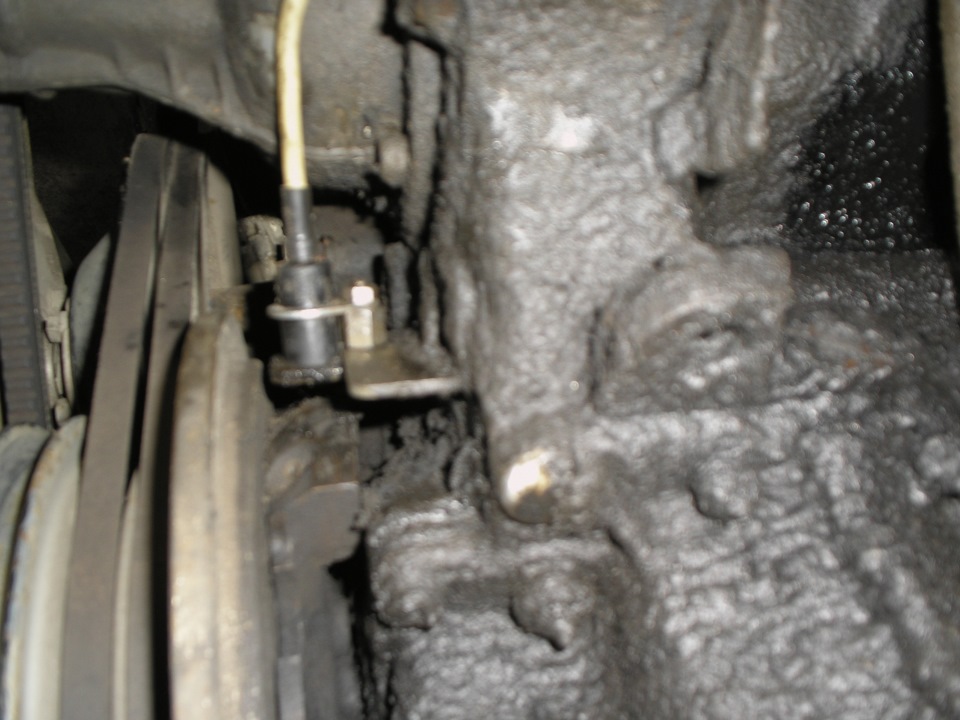

Датчик на місці
Всім дякую.
Коментарі13
Привіт, ну що вдалося підключити тахометр?
на дизель 2.4 можна встановити тахометр
можна, залежить від того, який тахометр, дизельний тахометр є 2 типів (на скільки я зрозумів)
А що це за електронний блок? До тахо він стосунку не має! Підсилювач ти купив разом з тахо та датчиком?
в цей блок приходять дроти з діагностичного роз'єму зелено-жовтий і черо-червоний, при підключенні стрілка трохи посмикується а потім знову на 0 стає і все. Я купував таху у одного чола, датчики у іншого (правда бензинові, але на форумах написано, що...
Та який блок! Він взагалі лівий! У діагностичний роз'єм вставляється фішка, а всередині неї плата з мікросхемами, транзисторами і т.д. - це і є підсилювач. А той блок, що у тебе на фото лівий! і покажу
давай, бо так хочеться, щоб тахометр працював))))
фото не знайшов?!
може датчик інший поставити?!
читав якщо на генераторі немає висновку W то потрібно припояти проводок до однієї з обмоток і підключити до TD я 2 роки тому так робив але з бензиновим тахометром він на холостому 4000 об. показував
так, бензиновий багато показує на дизелі, і він працює від гени. Ось дизельний за ідеєю повинен працювати через мою схему, але не зрозумію, що я зробив не так?!
З гени треба якось.
начебто з гени не можна, т.к., згоріти повинен дизельний тахо, і клем W немає на гені (можна звичайно приліпити ...) бензинки так працюють, але вони трохи інші.
