На швидку руку зробив 2-й варіант перехідної пластини длякріплення лінзи.
вирішив спробувати і почати з іншого… Так варіант 2 — готовий. Уваріанті:
— знімаємо розміри та габарити кріпильних отворів
— перенесення на картон
— підганяння підрізування
— перенесення на алюмінієвий лист
— вирізання, підганяння, підрізування, підпилка
— установка
>
Одразу скажу - лінза кріпиться до фари на трьох гвинтах (2 знизу і1 зверху, тому один кут можна трохи підточити щоб простіше було всюконструкцію на лінзі вставляти в фару)
а ось власне і фото:

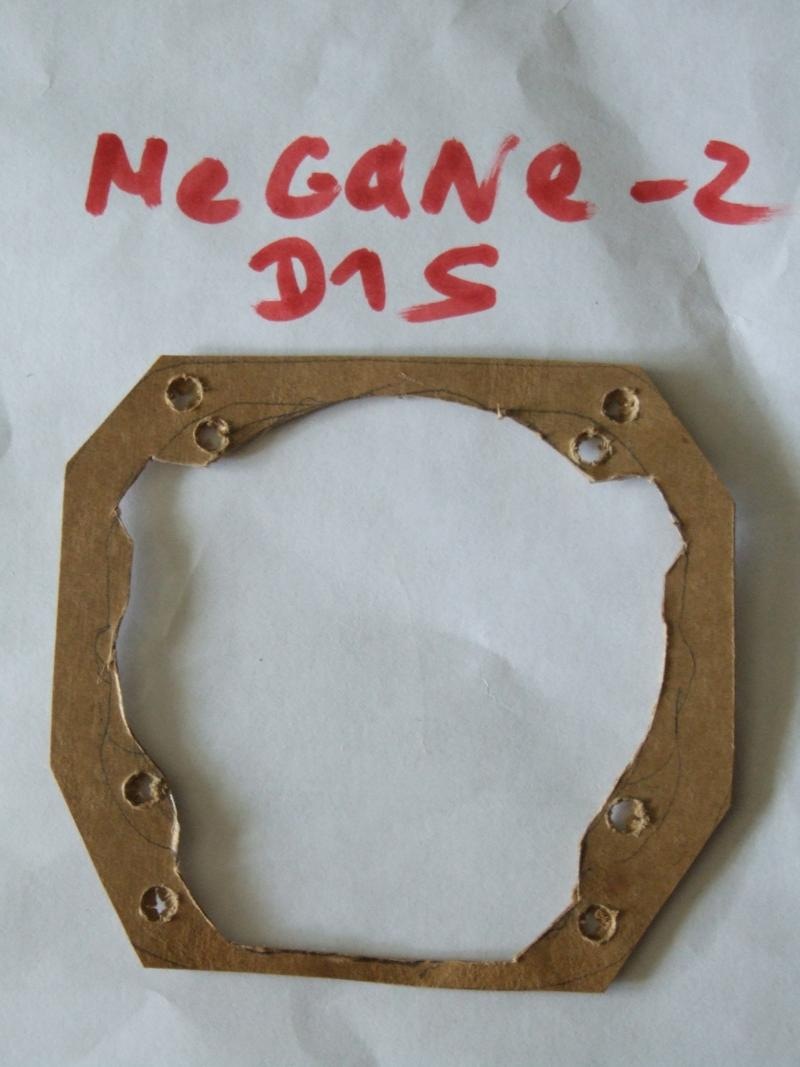

> перехідна пластина 2

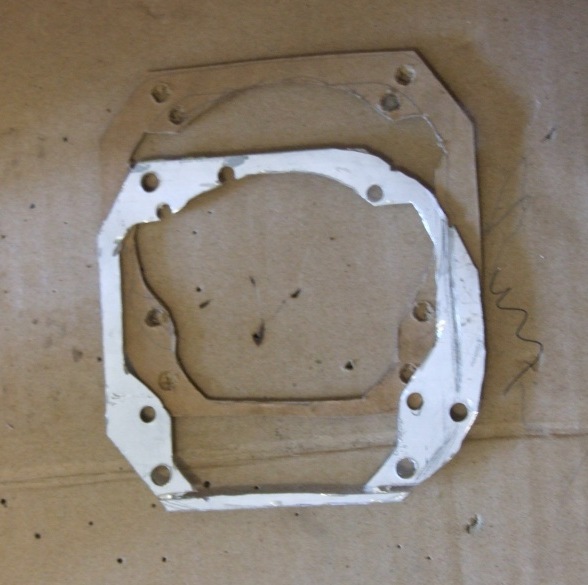

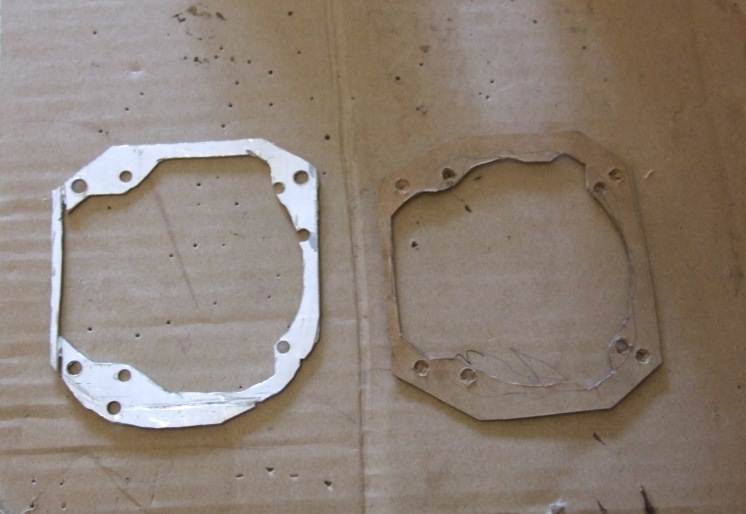

ось так перенеслося на люміній :)
верх пластини праворуч :)
перехідна пластина для Морімото G5

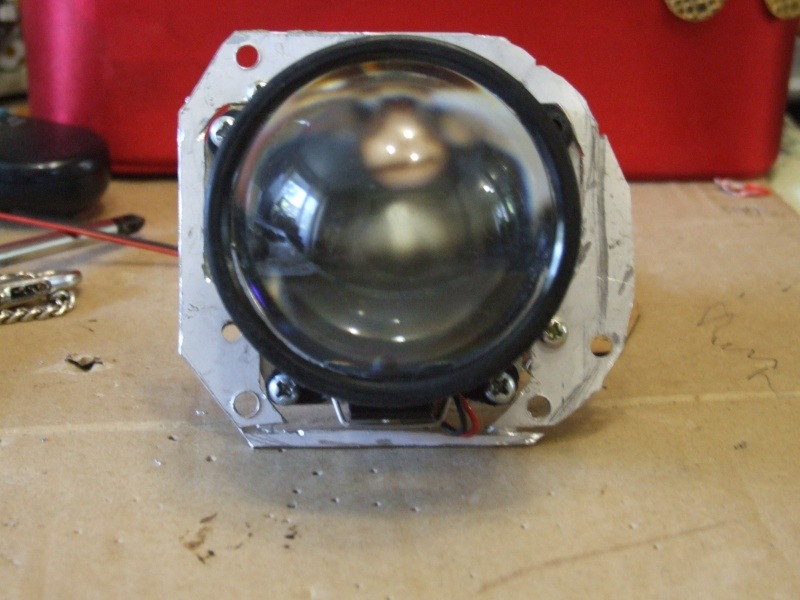

< Ось так уже виглядає (кріпиться) на лінзі
права сторона пластини буде акуратно підрізана (є надпил напластині) для надання більш правильної (читай красивої) форми.
перехідна рамка для лінзи

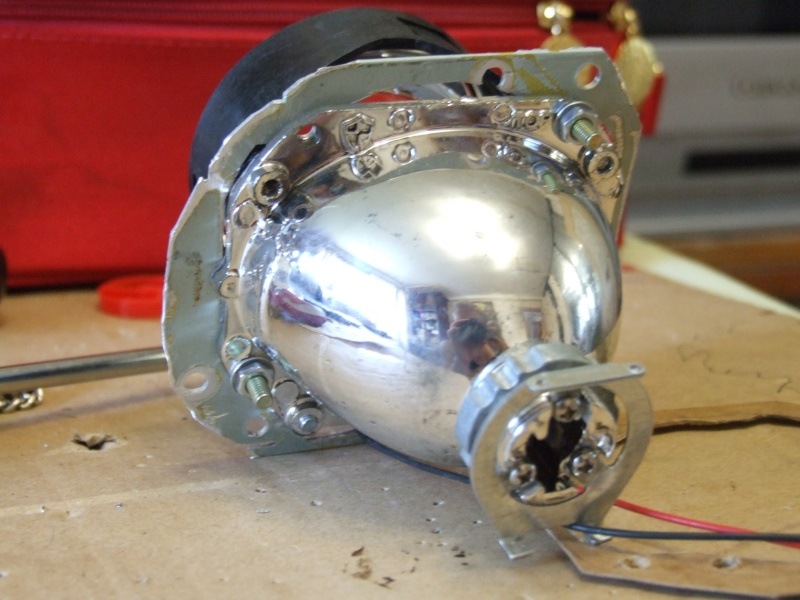

вигляд ззаду
профіль лінзи
кріплення пластини
кріплення пластини
кріплення перехідної пластини
<
залишається:
— зняти фару
— демонтувати рідну лінзу
— підключити дальній
— підключити блок розпалювання.
- і само собою - відрегулювати :)
