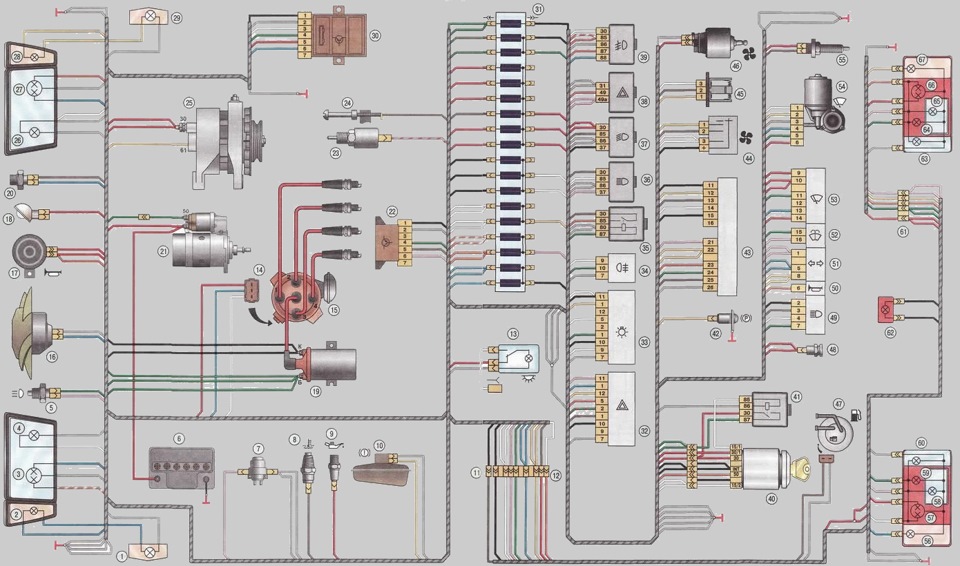

Монтажна схема електрообладнання автомобіля ЗАЗ-110206
1 — лампа лівого повторювача повороту; лампа ближнього і далекогосвітла лівої фари, 4 - лампа лівого переднього габаритного вогню, 5- вимикач світла заднього ходу, 6 - акумуляторна батарея; 10 -датчик аварійного рівня гальмівної рідини в бачку; 11, 12, 61 -роз'єми джгутів проводів; 13 - плафон освітлення салону; 14 -роз'єм від датчика Холла; вентилятора радіатора, 17 - звуковийсигнал, 18 - підкапотна лампа, 19 - котушка запалення, 20 - датчиквключення епектродвигуна радіатора, 21 - стартер; 25 - генератор; 26 - лампа правого переднього габаритного вогню; 27 - лампаближнього та далекого світла правої фари; 28 - лампа правогопереднього покажчика повороту; 29 - лампа правого повторювачаповороту; 30 - електронний комутатор; 31 - блок запобіжників; 32 -вимикач аварійної сигналізації; 33 - вимикач зовнішньогоосвітлення; 34 - вимикач задніх протитуманних ліхтарів; 35 - релевключення стартера; З6 - реле далекого світла фар; 37 - релеближнього світла фар; 38 - реле аварійної сигналізації; 39 - релепротитуманного світла; 40 - вимикач запалювання; 41 - реле вимикачазапалювання; 42 - вимикач контрольної лампи гальма стоянки; 43 -комбінація приладів; 44 - перемикач режимів обігрівача; 45 -додатковий опір; 46 - електродвигун обігрівача; 47 - датчик рівняпалива; 48 - патрон підключення переносної лампи; 49 - перемикачсвітла фар; 50 - вимикач звукового сигналу; 51 - перемикачпокажчиків повороту; 52 - перемикач омивача вітрового скла; 53 -перемикачоль очищувача вітрового скла; 54 - електродвигун очищувачавітрового скла; 55 - вимикач стоп-сигналу; 56 - лампа лівогозаднього покажчика повороту; 57 - ліва лампа заднього габаритноговогню та стоп-сигналу; 58 - лампа лівого ліхтаря світла задньогоходу; 59 - ліва лампа протитуманного світла; 60 - ліва лампаліхтаря освітлення номерного знака; 62 - додатковий ліхтарстоп-сигналу; 63 -
права лампа ліхтаря освітлення номерного знака; 64 - права лампапротитуманного світла; 65 - лампа правого ліхтаря світла задньогоходу; 66 - права лампа заднього габаритного вогню та стоп-сигналу; 67 - пампа правого заднього покажчика повороту.
Монтажна схема електрообладнання автомобіля ЗАЗ-110206Таврія, Славута стандарт

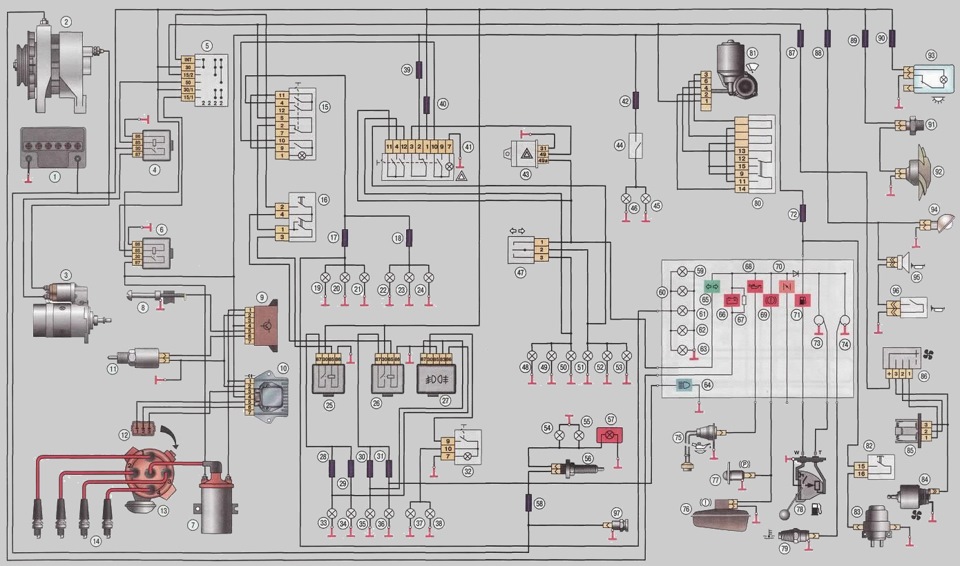

Принципова схема електрообладнання автомобіля ЗАЗ-110206 1 —акумуляторна батарея; 2 - генератор; 3 - стартер; 4 - релевключення стартера; 5 - вимикач запалювання; 6 - реле вимикачазапалювання; 7 - котушка запалювання:8 - замикач "маси"карбюратора; 9 - блок керування електромагнітним клапаномкарбюратора; 10 - комутатор; 11 - електромагнітний клапанкарбюратора; 12 - датчик Холла; 13 - датчик-розподільникзапалювання; 14 - свічки запалювання; 15 - вимикач зовнішньогоосвітлення; 16 - перемикач світла фар; 17 - запобіжник №5; 18-запобіжник №6; 19 - лампа лівого переднього габаритного вогню; 20, 23 - лампи габаритного вогню; 21, 24 - лампи освітлення номерногознака; 22 - лампа правого переднього габаритного вогню; 25 - релеламп ближнього світла; 26 - реле ламп далекого світла; 27 - релеламп протитуманного світла; 28 - запобіжник №2; 29 - запобіжник №1; 30 - запобіжники №4; 31 - запобіжник №3; 32 - вимикач ламп задніхпротитуманних ліхтарів; 33 - лампа ближнього світла лівої фари; 34- лампа ближнього світла правої фари; 35 - лампа далекого світлалівої фари; 36 - лампа далекого світла правої фари; 37, 38 - лампипротитуманного світла; 39 - запобіжник № 17; 40 - запобіжник №11; 41 — вимикач аварійної сигналізації; 42 - запобіжник №16; 43 - релеаварійної сигналізації; 44 - вимикач світла заднього ходу; 45, 46 -лампи ліхтарів світла заднього ходу; 47 - перемикач покажчиківповороту; 48, 51 - лампи передніх покажчиків повороту; 49, 52 - лампизадніх покажчиків повороту; 50, 53 - лампи повторювачів повороту; 54, 55 - лампи стоп-сигналів:56 - вимикач стоп-сигналу; 57 -додатковий стоп-сигнал; 58 - запобіжник №10; 59, 60, 61, 62, 63 - лампиосвітлення комбінації приладів; 64 - контрольна лампа включеннядалекого світла фар; 65 - контрольна лампа покажчиків повороту; 66- сигнальна лампа розряду акумуляторної батареї; 67 - резистор 50Ом; 68 - сигнальна лампа аварійного падіння тиску олії; 69 -сигнальна лампа аварійного стану гальмівної системи; 70 -контрольна лампа приводу повітряної заслінки карбюратора; 71 -сигнальна лампа резервного залишку палива в баку; 72 - запобіжник№18; 73 - приймач покажчика рівня палива; 74 - приймач покажчикатемператури охолоджувальної рідини двигуна; 75 - датчик аварійногопадіння тиску олії; 76 - датчик аварійного рівня гальмівної рідини; 77 — вимикач контрольної стоянкової лампи
гальма; 76 - датчик рівня палива в баку; 79 - датчик покажчикатемператури охолоджуючої рідини; 80 - перемикач очисника вітровогоскла; 81 - електродвигун очищувача вітрового скла; 82 - перемикачомивача вітрового скла; 83 - електродвигун наcoca омивача вітровогоскла; 84 - електродвигун обігрівача; 85 - додатковий опіробігрівача; 86 - перемикач режимів обігрівача; 87 - запобіжник №7; 88 - запобіжник №15; 89 - запобіжник №12; 90 - запобіжник №13; 91 -датчик включення електровеітілятора радіатора; 92 - електродвигунвентилятора радіатора; 93 - плафон освітлення салону; 94 -підкапотна лампа; 95 - звуковий сигнал; 96 - кнопка звуковогосигналу:97 - патрон підключення переносної лампи
Принципова схема електроустаткування автомобіля ЗАЗ-110206 Таврія, Славута стандарт

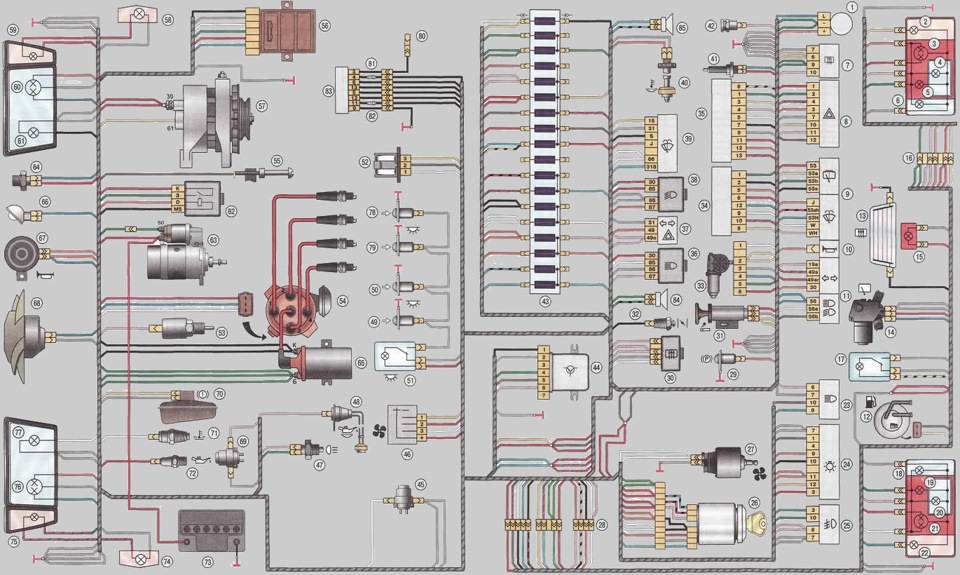

Монтажна схема електроустаткування автомобіля ЗАЗ-110216< 1 -реле контрольної лампи гальма стоянки; 2, 59 - лампи правогоповороту; 3, 21 - лампи стоп-сигналу та габаритного вогню; 4, 20 -лампи світла заднього ходу; 5, 19 - лампи протитуманного світла; 6, 18 - лампи освітлення номерного знака; 7 - вимикач обігріву складверей задка; 8 - вимикач аварійної сигналізації; 9 - перемикачсклоочисників; 10 - кнопка звукового сигналу; 11 - перемикачсвітлової сигналізації; 12 - датчик рівня палива; 13 - обігрівачскла дверей задка; 14 - задній мото-редуктор; 15 - додатковийстоп-сигнал; 16, 28, 78 - роз'єми з'єднання джгутів; 17 - плафоносвітлення багажника; 22, 75 - лампи лівого повороту; 23 - вимикачсвітла фар; 24 - вимикач зовнішнього освітлення; 25 - вимикачпротитуманного світла; 26 - вимикач запалювання; 27 - двигунобігрівача; 29 - вимикач контрольної лампи гальма стоянки; 30 -реле обігріву скла подвір'я задка; 31 - нагрівальний елементприкурювача з лампою; 32 - вимикач контрольної лампи приводуповітряної заслінки; 33 - передній моторедуктор; 34, 35 - комбінаціяприладів; 36 - реле далекого світла; 37 - переривник покажчиківповороту та аварійної сигналізації; 38 - реле ближнього світла; 39- переривник очищувача вітрового скла; 40 - датчик рівняохолоджувальної рідини; 41 - вимикач стоп-сигналу; 42 - патронпідключення зовнішніх споживачів; 43 - блок запобіжників; 44 - блокуправління економайзером примусового холостого ходу; 45, 69 - насосиомивачів вітрового скла та скла дверей задка; 46 - перемикачобігрівача; 47 - вимикач світла заднього ходу; 48 - датчик рівняолії; 49, 50, 78, 79 - кінцеві вимикачі плафона в бічних дверях; 51 -плафон салону; 52 - додатковий резистор; 53 - електромагнітнийклапан карбюратора; 54 - датчик-розподільник запалювання з датчикомХолла; 55 - замикач "маси" на карбюраторі; 56 - електроннийкомутатор; 57 - генератор; 56 - лампа повторювача правого повороту; 60, 76 - лампи далекого та ближнього свата; 61 - лампа правогопереднього габаритного вогню; 62 - реле включення стартера; 63 -стартер; 64 - датчик вентилятора радіатора; 65 - котушказапалювання; 66 - підкапотна лампа; 67 - звуковий сигнал; 68 -вентилятор радіатора; 70 - датчик рівня гальмівної рідини в бачку; 71 - датчик покажчика температури охолоджуючої рідини; 72 - датчикаварійного тиску масла в двигуні; 73 - акумуляторна батарея; 74 -лампа повторювача лівого повороту; 77 - лампа лового передньогогабаритного вогню; 80 - антена магнітоли; 81, 82 - запобіжникиланцюгів живлення магнітоли; 83 - магнітола; 84 - правий динамік; 85 — лівий динамік
Монтажна схема електроустаткування автомобіля ЗАЗ-110216 Таврія, Славута люкс

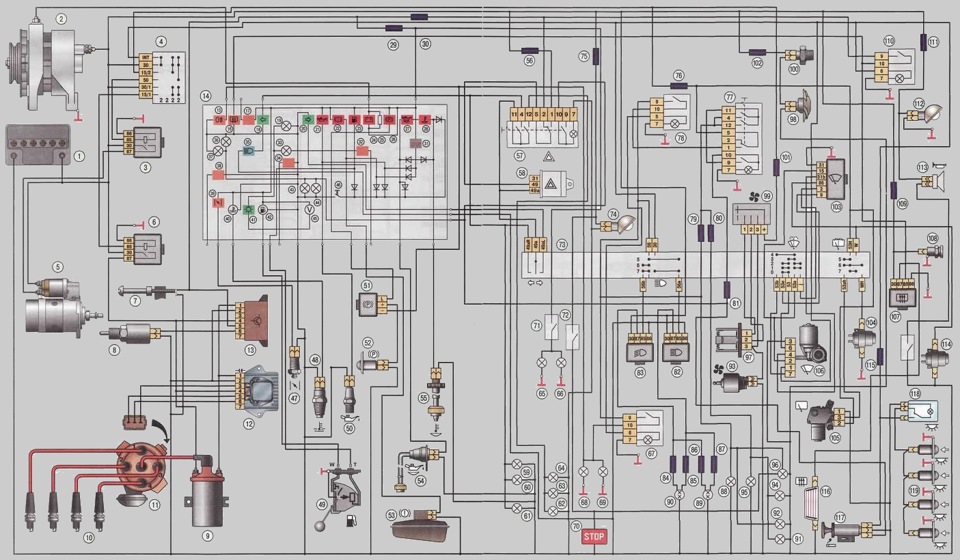

Принципова схема електрообладнання автомобіля ЗАЗ-110216
>

1 - акумуляторна батарея; 2 - генератор; 3 - реле стартера; 4 -вимикач запалювання; 5 - стартер; 6 - реле вимикача запалювання:7 -замикач "маси" на карбюраторі; 8 - електромагнітний клапанкарбюратора; 9 - котушка запалювання; 10 - свічки запалювання; 11-датчик-розподільник запалювання; 12 - комутатор; 13 - блокуправління електромагнітним клапаном карбюратора; 14 - комбінаціяприладів; 15 - контрольна лампа протитуманного світла; 16 -контрольна лампа обігріву скла дверцят задка; 17, 34, 38, 32 -резервні лампи; 18 - контрольна лампа лівого повороту; 19, 33, 36, 37, 43, 44 - лампи освітлення комбінації приладів; 20 -контрольна лампа правого повороту; 21 - сигнальна лампа аварійногопадіння тиску масла в картері двигуна; 22 - сигнальна лампа станугальмівної системи та рівня гальмівної рідини в бачку; 23 -сигнальна лампа резервного залишку палива в баку; 24 - сигнальналампа розряду акумуляторної батареї; 25 - резистор 50 Ом; 26 -контрольна лампа гальма стоянки; 27 - сигнальна лампа аварійногопадіння рівня олії в двигуні; 28 - сигнальна лампа аварійного рівняохолоджувальної рідини; 29 - запобіжник №16; 30 - запобіжник №17; 31 -
лампа «STOP*; 35 - контрольна лампа далекого світла фар; 39 -контрольна лампа приводу повітряної заслінки; 40 - покажчиктемператури охолоджуючої рідини двигуна; 41 - контрольна лампавимикача зовнішнього освітлення; 42 - покажчик рівня палива в баку; 45 - вольтметр; 46 - кнопка "TEST"; 47 - вимикач контрольної лампиприводу повітряної заслінки; 48 - датчик покажчика температуриохолоджуючої рідини двигуна; 49 - датчик рівня палива в баку; 50 -датчик аварійного тиску масла в двигуні; 51 - реле контрольноїлампи гальма стоянки; 52 - вимикач контрольної лампи гальмастоянки; 53 - датчик рівня гальмівної рідини в бачку; 54 - датчикрівня масла в двигуні; 55 - датчик рівня охолоджуючої рідини врозширювальному бачку; 56 - запобіжник №11; 57 - вимикач аварійноїсигналізації; 58 - переривник покажчиків повороту та аварійноїсигналізації; 59, 60 - лампи лівого повороту; 61 - лампа повторювачалівого повороту; 62 - лампа повторювача правого повороту; 63, 64 -лампи правого повороту; 65, 66 - лампи світла заднього ходу; 67 -вимикач ламп протитуманного світла; 68, 69 - лампи протитуманногосвітла; 70 - додатковий стоп-сигнал; 71
- вимикач ламп світла заднього ходу; 72 - вимикач стоп-сигналу; 73- перемикач світлової сигналізації; 74 - підкапотна лампа; 75 -запобіжник №10; 76 - запобіжник №8; 77 - вимикач зовнішньогоосвітлення; 78 - вимикач світла фар; 79 - запобіжник №5; 80 -запобіжник №6; 81 - запобіжник №18; 82 - реле далекого світла фар; 83 - реле ближнього світла фар; 84 - запобіжник №1; 85 - запобіжник№3; 86 - запобіжник №2; 87 - запобіжник №4; 88 - лампа лівогопереднього габаритного вогню; 89, 90 - лампи далекого та ближньогосвітла фар; 91, 92 - лампи освітлення номерного знака; 93 -електродвигун обігрівача; 94 - лампа правого стоп-сигналу тагабаритного вогню; 95 - лампа правого переднього габаритного вогню; 96 - лампа лівого стоп-сигналу та габаритного вогню; 97 -додатковий резистор; 98 - вентилятор радіатора; 99 - перемикачобігрівача; 100 - вимикач електродвигуна вентилятора радіатора; 101- запобіжник №7; 102 - запобіжник №12; 103 - переривниксклоочисника; 104 - насос омивача вітрового скла; 105 - очисникзаднього скла; 106 - очищувач вітрового скла; 107 - реле обігрівускла; 108 - патрон підключення зовнішніх споживачів; 109 -запобіжник №14; 110 - вимикач обігріву заднього скла; 111 -запобіжник №15; 112 - підкапотна лампа; 113 - звуковий сигнал; 114- насос омивача заднього скла; 115 - запобіжник №13; 116 - елементобігріву скла дверей задка; 117 - нагрівальний елемент прикурювача; 118 - плафон; 119 — кінцеві вимикачі плафона салону в бічнихдверях

Принципова схема електрообладнання автомобіля ЗАЗ-110216 Таврія, Славута люкс

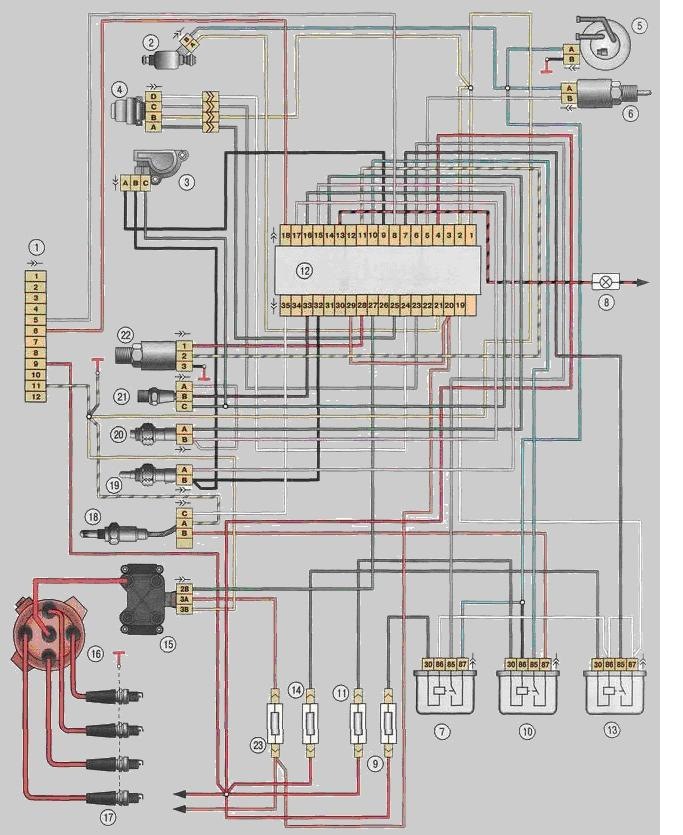

Монтажна схема електронної системи центрального упорскуванняпалива
< /p>
1 - роз'єм діагностики; 2 - форсунка; 3 - датчик положеннядросельної заслінки; 4 - електродвигун приводу дросельної заслінки; 5 - паливний насос; б - електромагнітний клапан; 7 - реле паливногонасоса; 8 - сигнальна лампа системи упорскування (знаходиться акомбінації приладів); 9 - запобіжник 15А; 10 - реле обігріву; 11 -запобіжник 10А; 12 - електронний блок управління (еБУ); 13 -пускове реле; 14 - запобіжник 10А; 15 - модуль запалення; 16 -розподільник високої напруги; 17 - свічки запалювання; 18 - датчикконцентрації кисню; 19 - датчик температури охолоджувальної рідини; 20 - датчик температури повітря; 21 - датчик абсолютного тиску; 22- датчик положення колінчастого валу двигуна; 23 - запобіжник 10А; 24 — додатковий роз'єм
Монтажна схема електронної системи центрального упорскуванняпалива

Принципова схема електронної системи центрального упорскуванняпалива

1 - роз'єм діагностики; 2 - форсунка; 3 - датчик положеннядросельної заслінки; 4 - електродвигун приводу дросельної заслінки; 5 - паливний насос; б - електромагнітний клапан; 7 - реле паливногонасоса; 6 - сигнальна лампа системи упорскування (перебуває вкомбінації приладів); 9 - запобіжник 15 А:10 - реле обігріву:11 -запобіжник 10 А; 12 - електронний блок управління (еБУ); 13 -пускове реле; 14 - запобіжник 10 А; 15 - модуль запалення; 16 -розподільник високої напруги; 17 - свічки запалювання; 18 - датчикконцентрації кисню; 19 - датчик температури охолоджувальної рідини; 20 - датчик температури повітря; 21 - датчик абсолютного тиску; 22- датчик положення колінчастого валу двигуна; 23 - запобіжник 10А

Принципова схема електронної системи центрального упорскуванняпалива
