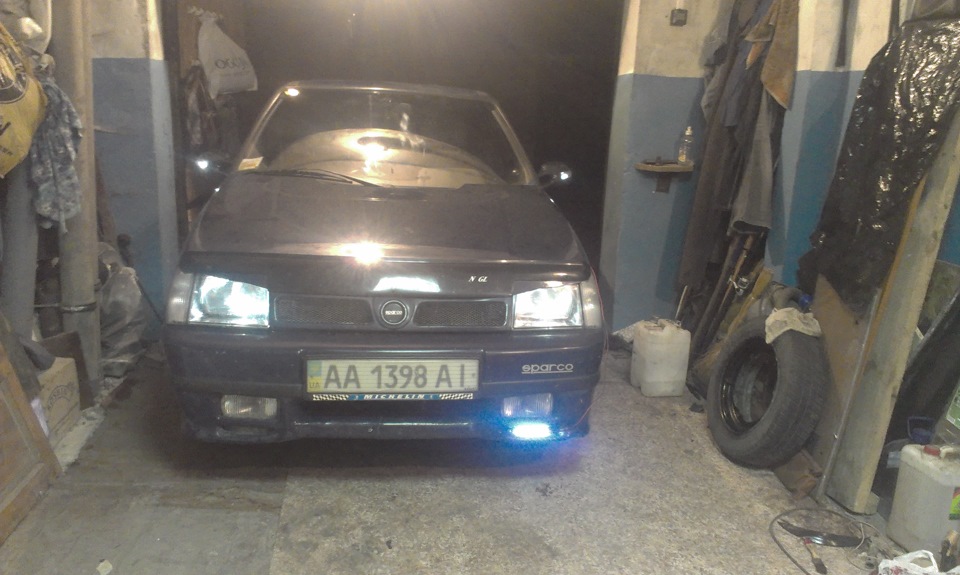

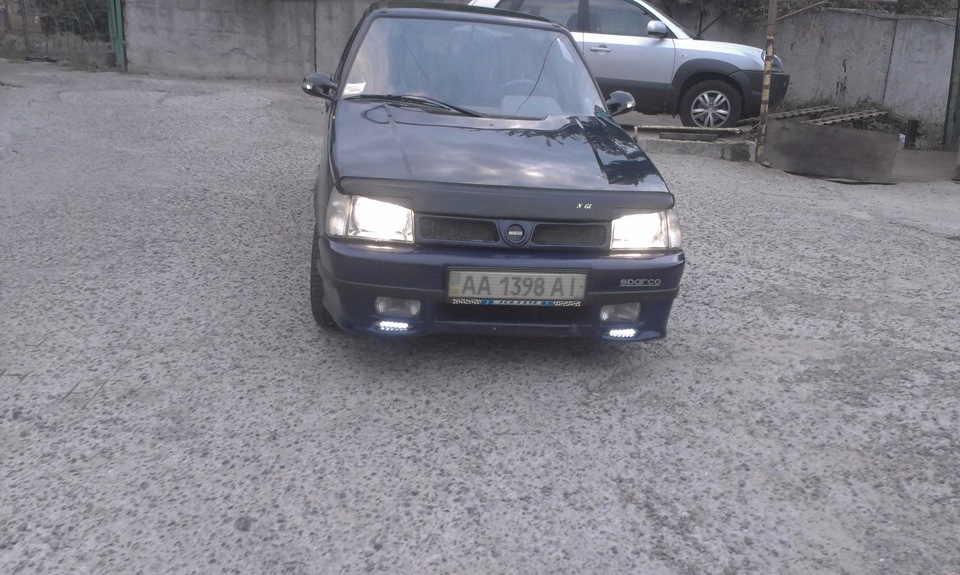

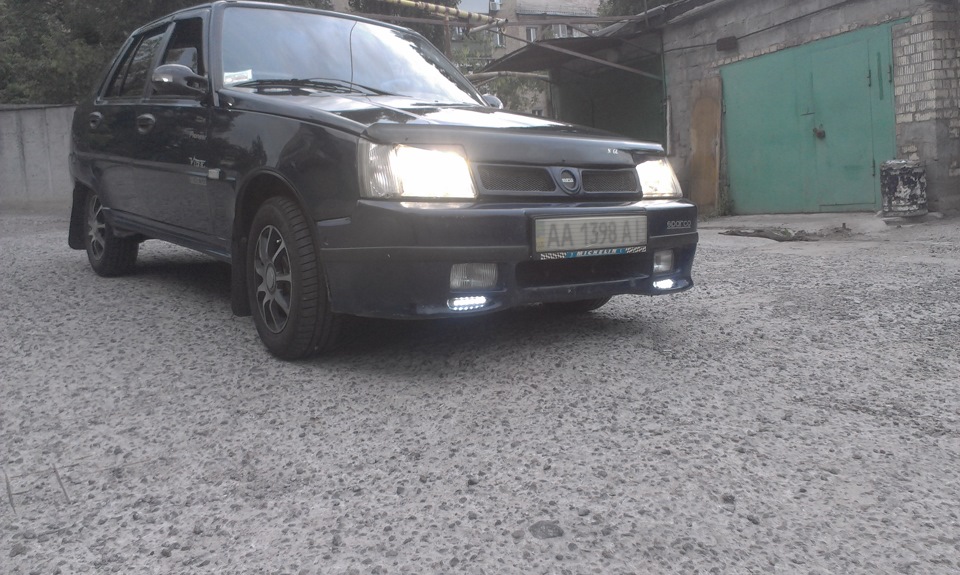

Встановив вниз бампера дві смужки з герметичної діодної стрічки з діодами 50*50.

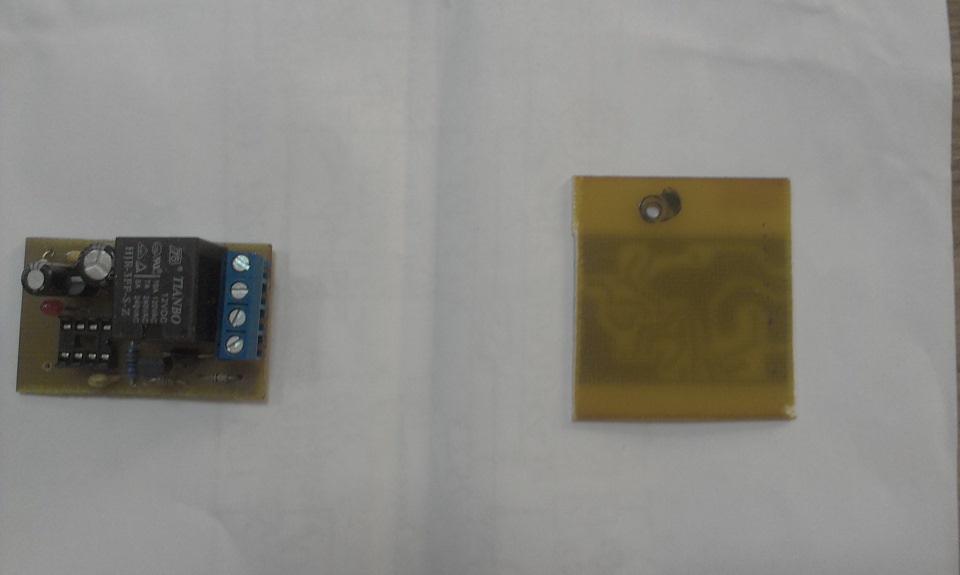

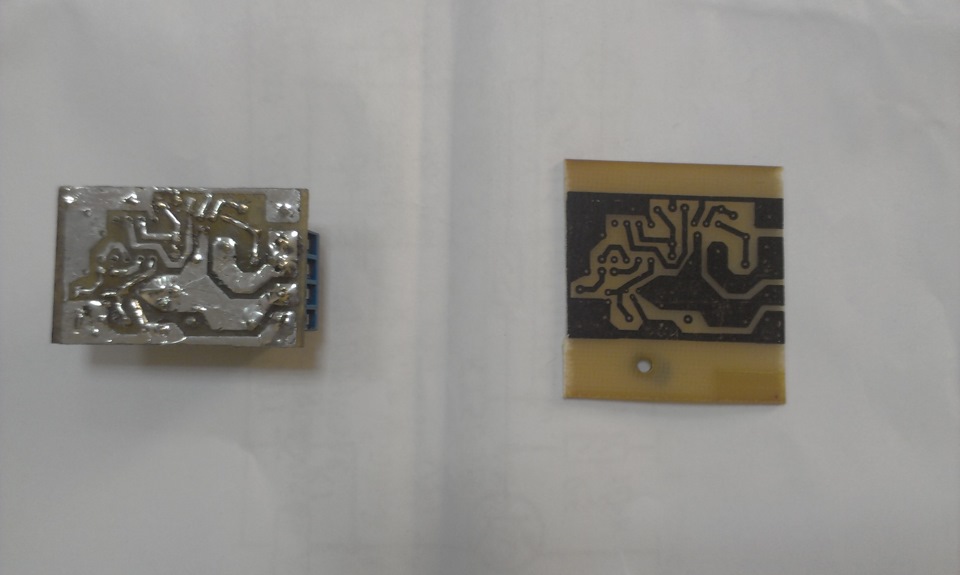

також давно задумався про підігрів дзеркал, Ато в дощ не видно ніфіга.Зібрав схему а обігрів зробив тільки на пасажирському поки:( на водійському при нагріванні лопнуло скло - причиною була переламана ніхромова тяганина. Тому експерименти продовжуються.br>Принцип роботи:Робота таймера починається після повороту ключа запалювання в положення "запалювання", коли на пристрій надходить напруга живлення. Нижче зразкового, відбувається блокування роботи таймера.Світлодіод HL1 в цьому випадку блимає з частотою 1 Гц. Перевищує зразкове, світлодіод HL1 вимкнений, пристрій готовий до роботи. При одноразовому натисканні на кнопку SB1 через транзистор VT1 на обмотку реле К1 надходить робоча напруга. Контакти К1.1 реле замикаються і подають на висновки 1, 2 з'єднувача Х1 напруга для живлення нагрівальних елементів, що підключаються до цих висновків, встановлених в корпусах дзеркал заднього виду. Одночасно вмикається світлодіод HL1. Для вимкнення обігрівача достатньо ще раз натиснути на кнопку. Час прогрівання за замовчуванням дорівнює 2 хв. Якщо користувач бажає встановити інший час (в межах 1…20 хв), необхідно спочатку натиснути кнопку SB1 (світлодіод вимкнений) на час близько 10 с і, коли світлодіод почне блимати - лише три рази, кнопку відпустити. Наступні короткочасні натискання на кнопку SB1, пауза між якими не повинна перевищувати 5 с, записуватимуть в пам'ять EEPROM мікроконтролера необхідну кількість хвилин з кроком одне натискання - одна хвилина.
Якщо після входу в режим програмування кнопку не натискати або число натискань більше 20, пам'ять мікроконтролера буде занесено значення в 1 хв. Через 5 з після останнього натискання світлодіод HL1 блимне три рази, підтверджуючи цим закінчення запису та вихід з режиму програмування. Якщо в автомобілі використовується дистанційний запуск двигуна, то користувач може запустити функцію автоматичного включення обігрівача через 10 секунд після дистанційного запуску двигуна автомобіля. Для цього необхідно при вимкненому пристрої (запалення вимкнено) натиснути на кнопку SB1, після чого увімкнути запалення. Світлодіод HL1 почне блимати з частотою 1 Гц. Тепер можна витягнути ключ запалення та поставити машину на охорону.Після відпрацювання однієї процедури автоматичного включення обігрівача вказана функція обнулюється.
якщо кому потрібна схема і дані то пишіть скіну:) можу ще за винагороду спаяти повністю:)
