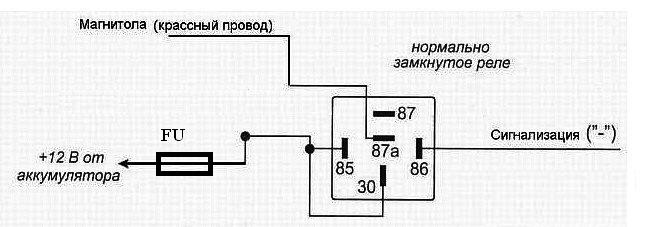

Розкажу, як можна підключити магнітолу від сигналізації, а самепри постановці на охорону — магнітола відключається сама. Осьвласне схема цього пристрою.

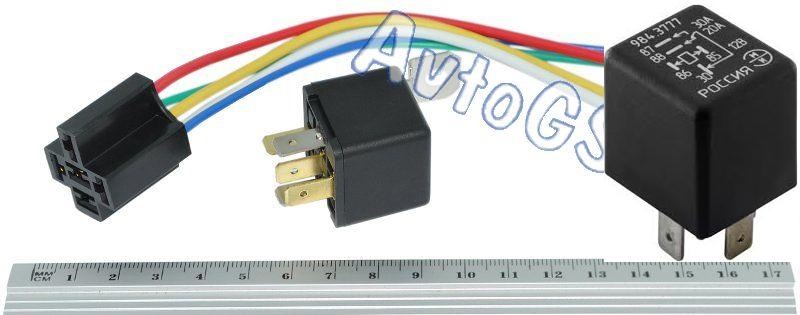

Для такої справи нам необхідне 5-ти контактне реле.
• 85 та 30 клеми спарюємо та під'єднуємо провід із запобіжником на10А, він підключатиметься "+12В" від акумулятора.
• На 87А клему приєднуємо порожній провід, він піде на червонийпровід що виходить з магнітоли.
• А на 86 клему нам треба підключити провід який ми підключимо до"-" контакту на блоці сигналізації.
Далі треба знайти сам блок сигналізації і знайти в ньому тойсамий контакт, який і буде включати реле, а відповідно магнітолу.Для того, щоб знайти заповітний контакт, нам потрібен прилад.Виставляємо прилад на 20V. 12". А другим будемо по черзі тикати вкомірки. Сигналка вимкнена. Знаходимо контакт, де пристрій показує0.00. Включаємо сигналізацію і якщо значення приладі змінилося на12, 07, це і є наш заповітний контакт. Якщо значення залишилися беззмін, продовжуємо шукати. У мене виявився помаранчевий провід. Сампровід витягнути з фішки дуже важко, та й нема чого. Можнаприєднати провід від клеми 86 реле. Усю цю справу ізолюємо таув'язуємо дроти. Запаковуємо все на місце, підключаємо магнітолу, вставляємо її на природне місце. Жовтий провід НЕ чіпати вінслужить для живлення пам'яті. Перевіряємо та радіємо. Дякую заувагу.
Коментарі20
немає такої функції. Варто проста стандартна ЦЗ
а якщо немає сигналки, а ЦЗ то можна так підключити?
якщо цз має функцію блокування стартера
все встановивши магнітола вимикається тільки брилок пишити злом і показує ключ
Ключ - це включений замок запалювання?
коли ставищ на сигналізацію на брилку мигає злом, а так все робота
блокування стартира, дякую за підскаску!
KGB VS-5500 / 5700 ”Інструкція по встановленню
я за твоїм методом німого знайти масу облазів незнаю шо робити
де шукав? яка сигналка?
KGB VS-5500 шукав на блоку керування
ну у мене не стоїть блокування двигуна
vk.com/mazur_sergei, а яка марка у тебе сигналізації?
convoy xs-6
85-30 на + помаранчевий на 86 87 червоний провід від мафона ставлю на охорону не клацає реле
ти є в контакті
підключаю за твоєю схемою ставлю на охорону не відключається мафої грає
провід потрібно acc брати, а хвилин із сигналки пропадає?
так так, це теж саме
а для блокування двигуна немає?
