Датчик покажчика рівня палива автомобіля ЗАЗ — 1102 Таврія

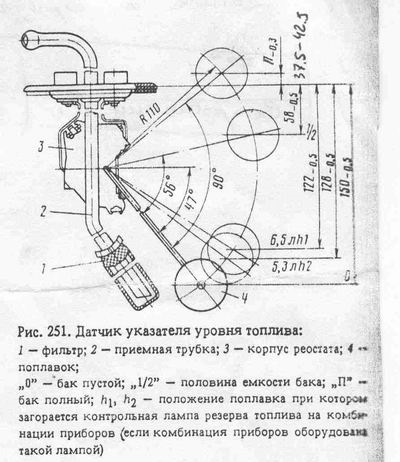

Датчик покажчика рівня палива виготовлений спільно з бензозабірноютрубкою та фільтром, встановлюється у верхній частині паливногобака. Він має дротяний резистор, по якому ковзає контакт, керованийпоплав ком.В залежності від рівня палива поплавок піднімається абоопускається і переміщає рухомий контакт резистора, змінюючи опірдатчика.Працює датчик спільно з покажчиком рівня палива, розташованого в комбінації приладів.
<

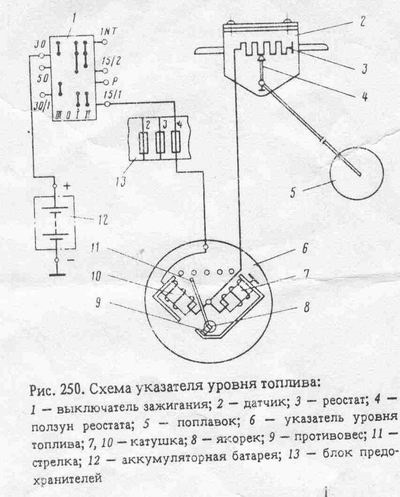

Покажчик складається з двох котушок (

), розташованих під кутом 90' одна до одної.

> У точці перетину геометричних осей котушок встановлений на осізалізний якорь зі стрілкою.Обмотка лівої котушки включенапослідовно реостату.Напрямок витків обмоток виконано так, щооднойменні полюси обох котушок розташовані відповідно вгорі тавнизу.
Приймач має шкалу, на якій нанесено цифри:„0" (бак порожній), „1/2" (половина ємності бака) та буква „П" (бак повний). Вказівник працюєлише при включеному запалюванні. При вимкненому запалюванні стрілкаприладу стоїть на нулі. Правильність показань покажчика рівняпалива може бути перевірена спостереженням за положенням стрілкаприладу при наповненні паливного бака з мірного посуду (або привипорожненні баку) або перевіркою (на спеціальному пристроїпокажчика рівня палива в комплекті з датчиком, яка наводитьсянижче.
Все зрозуміло з рис.

.
Справний і правильно відрегульований прилад при напрузі 12, 5 В ітемпературі 20 'З забезпечує точність показань в точці шкали „0"приблизно 7% від ємності бака, а в точці „П" (повний) — приблизно10 %. Відповідність опору датчика палива — рівню палива в баку (абопоказанням покажчика палива).
Положення датчика 0 1/2 П
Опір, Ом(0-1, 5) (37, 5-42, 5) ( 85, 5-91, 5)
