Авто у мене без камери, ну і фіг ним … додам, мануали на драйвікупа … тому сухо напишу

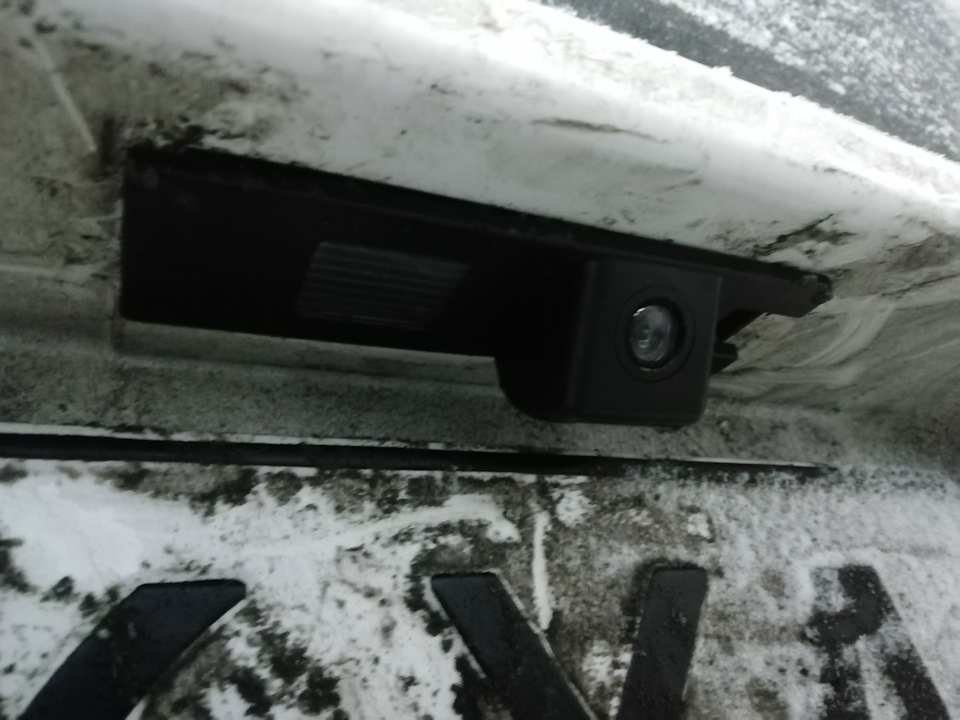

купив китайську за 22 дол на алі

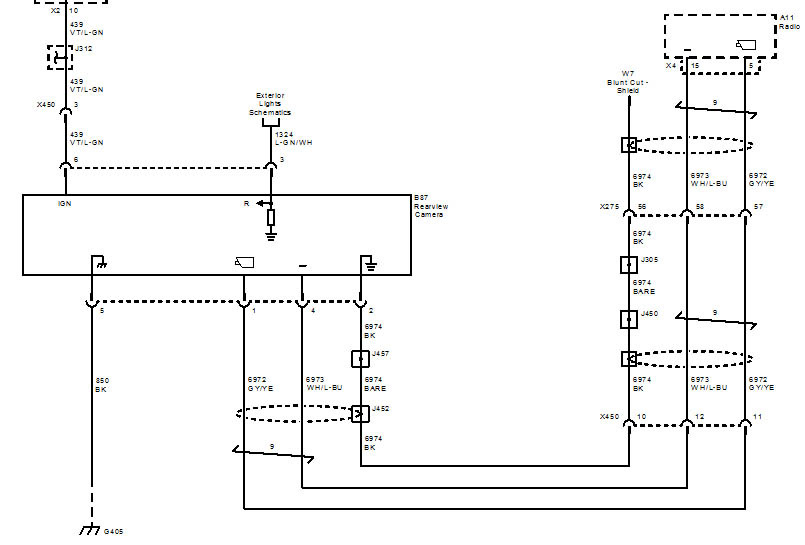

схема самої камери на вольт

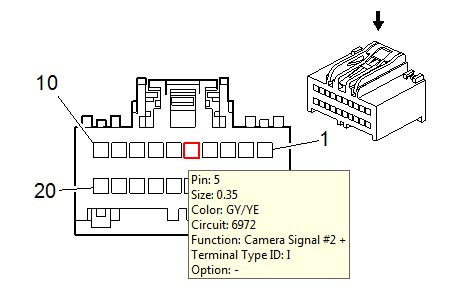

розпинання роз'єму магнітоли той що на схемою Х4
нас цікавить 2 контакти сигнал і маса
5-сигнал
15 маса

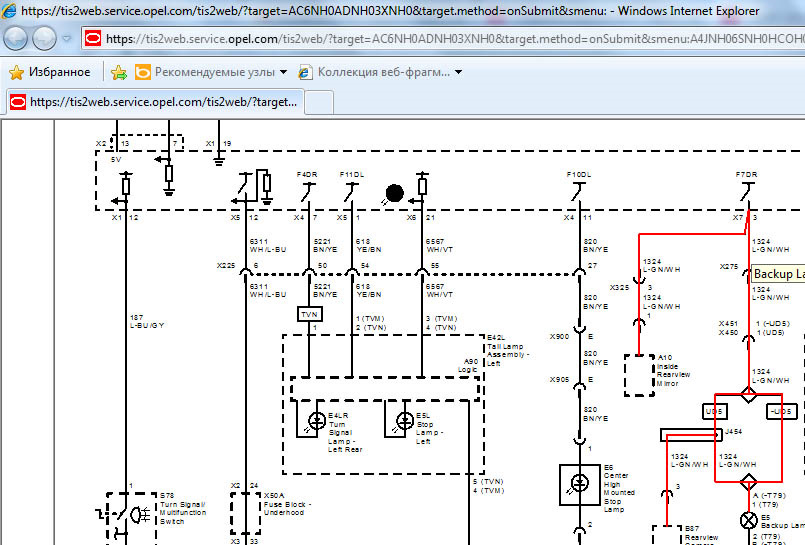

> роз'єм камери мені не цікавий, а ось активація — потрібна, тобто це те місце, де з'являється 12 вольт, коли включитися задня, червоним помічений шлях сигналу…Запчасти на фото:F1101

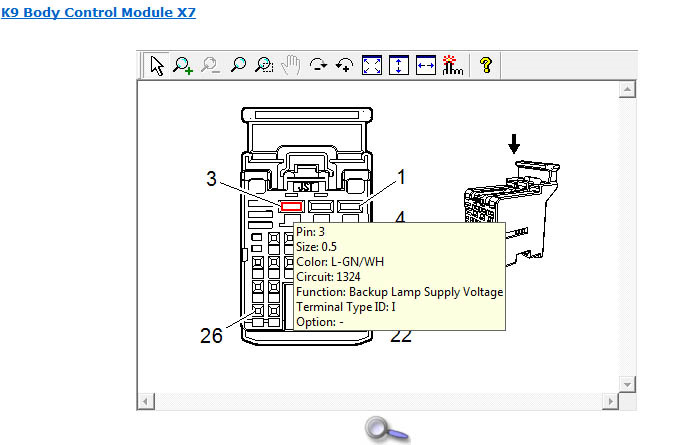

сигнал приходить з 3 піна роз'єму Х7 модуля кузовного обладнання (бодіка)
бодік у першому вольті перебувати за бардачком, Х7 це білий роз'єм, виглядає так>
Коментарі8
Хоча дивлюся роз'єм Х275 у ньому ланцюг 6972 це +камера
Дивлюся схему а в ній інакше 5 і 15 пін на Х4
Навіщо тягнути провід живлення до передка, якщо його можна взяти з ліхтаря?
У шнурку разом із сигнальним кабелем йде і провід активації, зручніше було всю крмутацію провести поруч із автомагнітолою
Є посилання на камеру?
Так камеру потрібно програмно активувати чи ні?
звичайно потрібно
Активувати через що? MDI?
