Встановлення кнопки SET або система контролю тиску в шинах.

Ну ось, давненько я сюди не заглядав, вірніше заглядав, але писатиособливо не було про що, зима - не час для тюнінгу ...))) (якщонемає гаража з опаленням звичайно) )) Але все-таки я скориставсявідлигою і створив те, що давно планував.Покуривши братські форуми, я загорівся ідеєю встановити і собі цей девайс.Отже, для цього намзнадобляться:сама кнопка + роз'єм до неї, проводок до блоку АБС підномером 000 979 150 E, шматок сталевого дроту, ізолента і ВАСЯ), несусід по гаражу зрозуміло, а той який діагност…)))

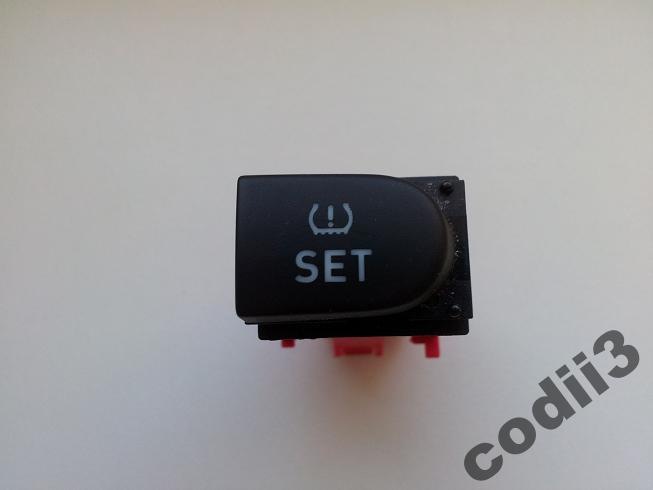

Кнопку разом з роз'ємом знайшов на Алегро (100 грн), провід 000 979150 E замовив на Екзисті (70 грн), ізоленту використав фірмову(Coroplast), я тільки нею і користуюся, за це спасибі заводу LEONIякий є у нас у місті))) ну і ВАСЯ у мене само собою є тому що всім'ї два VAGa ... Встановлюємо кнопочку на місце, і підключаємосяпаралельно кнопці TCS, розглядаємо на фішках номерки контактів іконнектимся:

SET-----------------TCS
3---------- -----------3
5---------------------4
6 ---------------------6
4 - 7й пін у блоці АБС

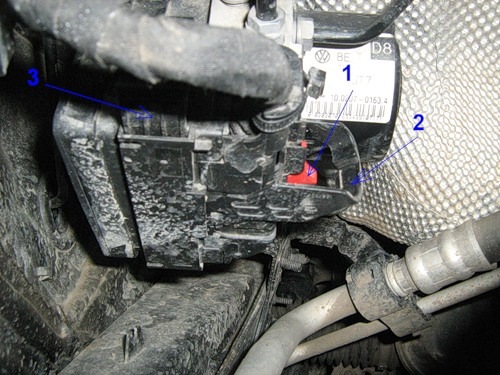

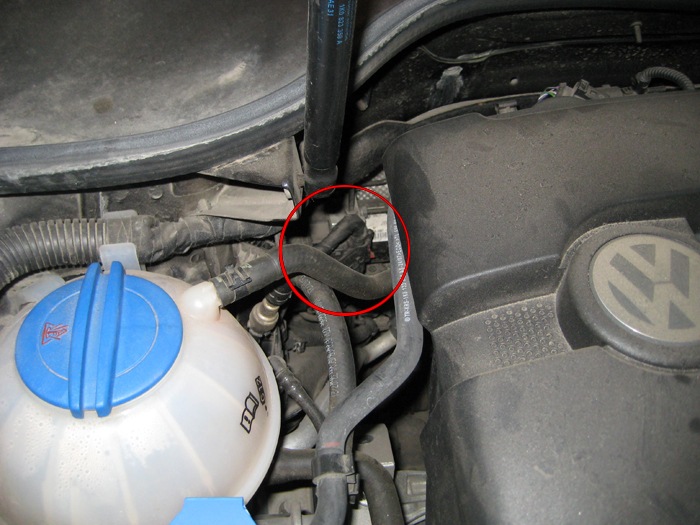

< br> Протягуємо провід із салону під капот через гумовугофру біля блоку АБС, в салоні вона виходить за вентиляторомобдування, біля фільтра салону. Цього опускаємо вниз червонийфіксатор №1, потім опускаємо до упору коромисло №2, роз'єм самплавно відходить

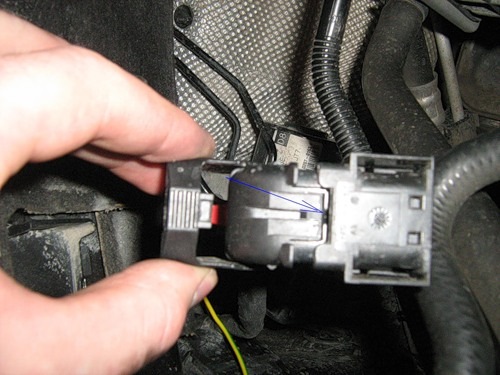

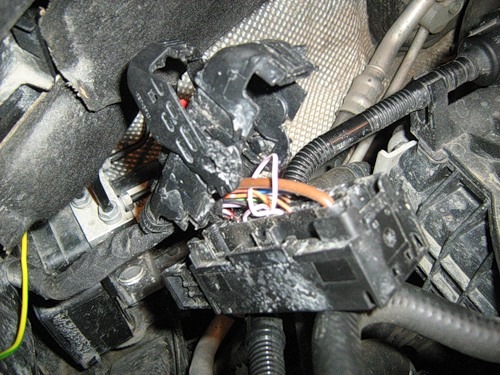

На роз'ємі є нумерація початкових та кінцевих пінів у рядах, вираховуємо пін №7 та вставляємо наш проводок 000 979 150 E зодягненим на нього ущільнювачем 357 972 740 E

Коли робота з проводами закінчена, підключаємо ВАСЮ та змінюємокодування блоку АБС, у мене спочатку кодування було 0017025, йоготреба змінити на 0000641

Запчастини на фото :1K0907379P, 1K0907379Запчасти нафото:1K0907379P, 1K0907379
Тепер при включенні запалення у нас на панелі загоряється ось такаіконка:

точку відліку, для цього натискаємо на нову кнопку ) і утримуємокілька секунд, поки не пролунає сигнал і значок не згасне. Все, поїхали! П.С. Висловлюю подяку автору з Гольф-клубу за те, щоскористався його фото)), оскільки в Альтеї, крім кнопки, відмінності знайти не можна, то я дозволив собі нимискористатися…
