Довго граюсь із пружинами, заниження-стандарт і т д, калібру напневмі бачив у неті, вирішив приміряти що до чого.
Мета така — стандарт, можливість занижувати до 5-6 см, і завищуватина 3-4 см. З подушками визначився, будуть бублики Рубена 130*2 поколу.

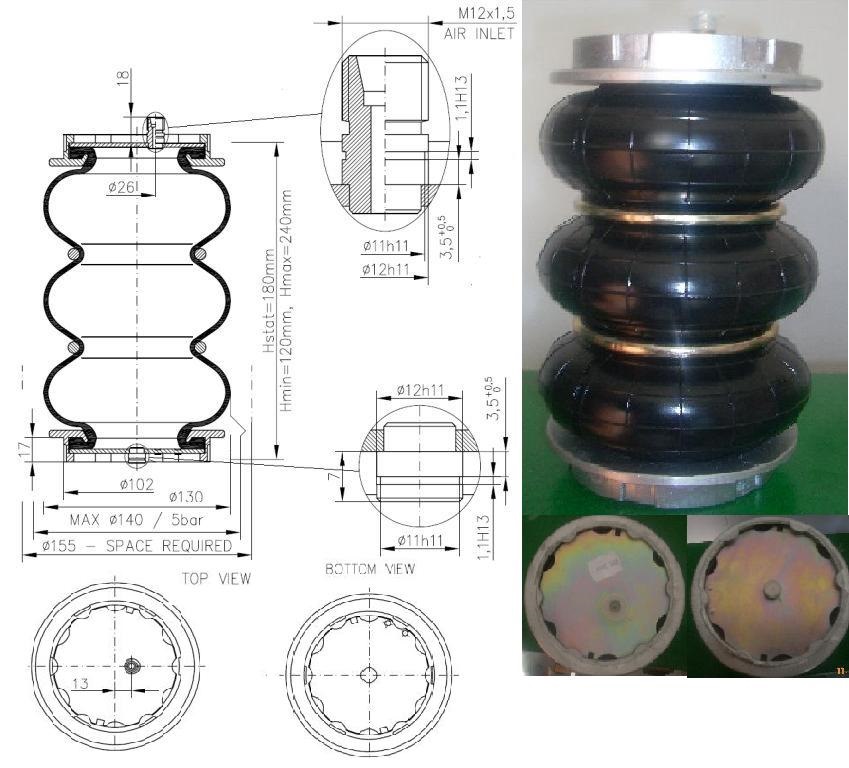

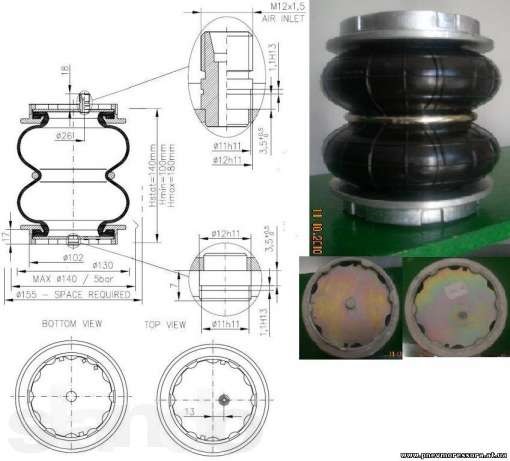

> Ось характеристики 130*3 і 130*2

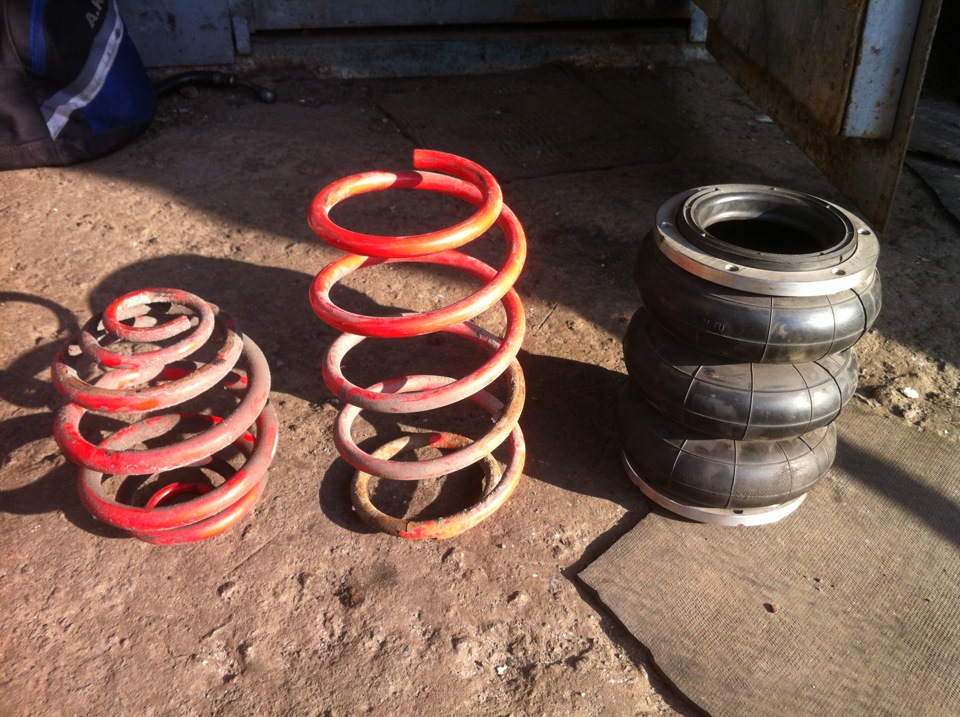

Для порівняння взяв подушку Рубена 170*3 і поставив поруч ізпружинами -40

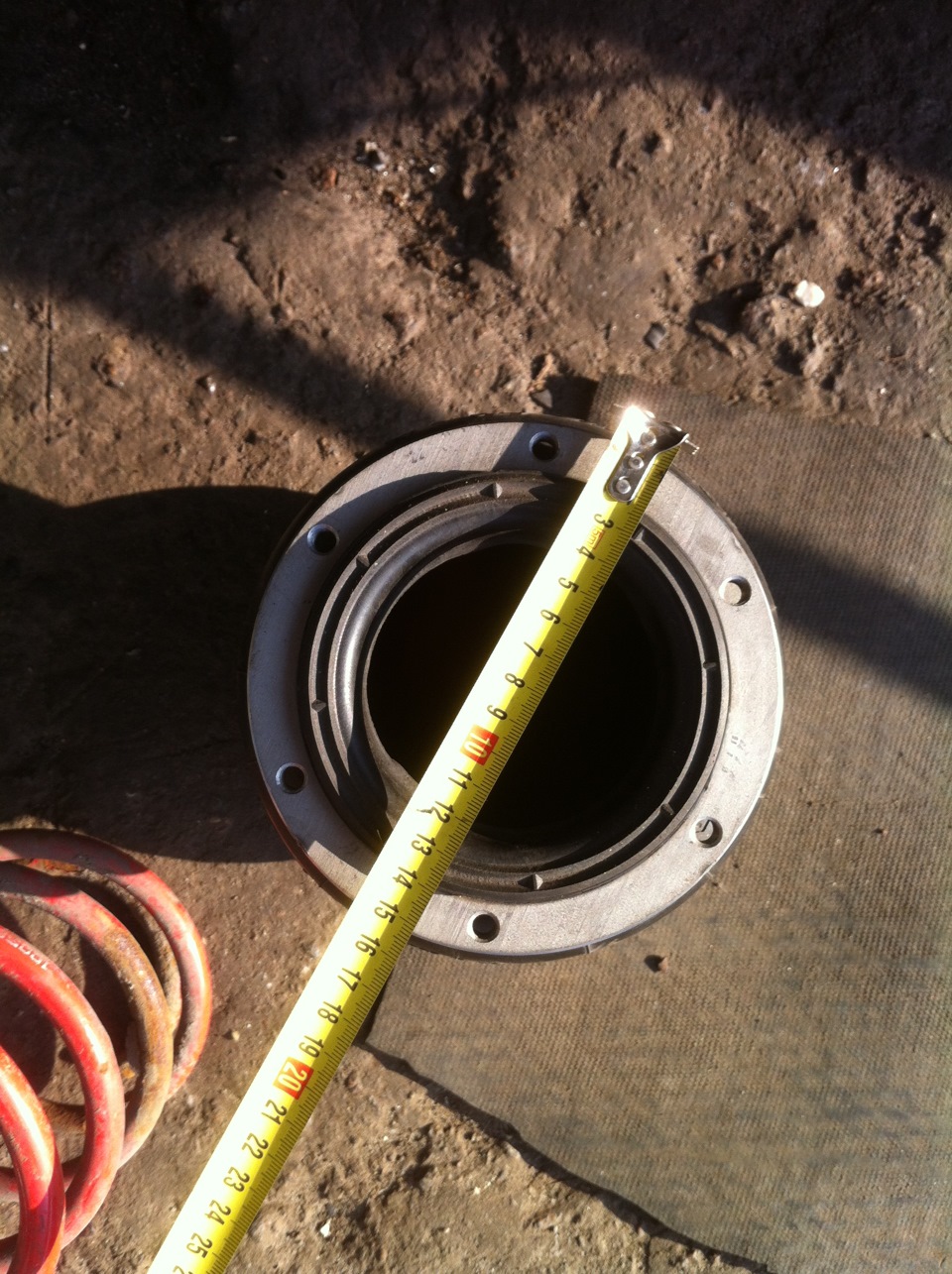

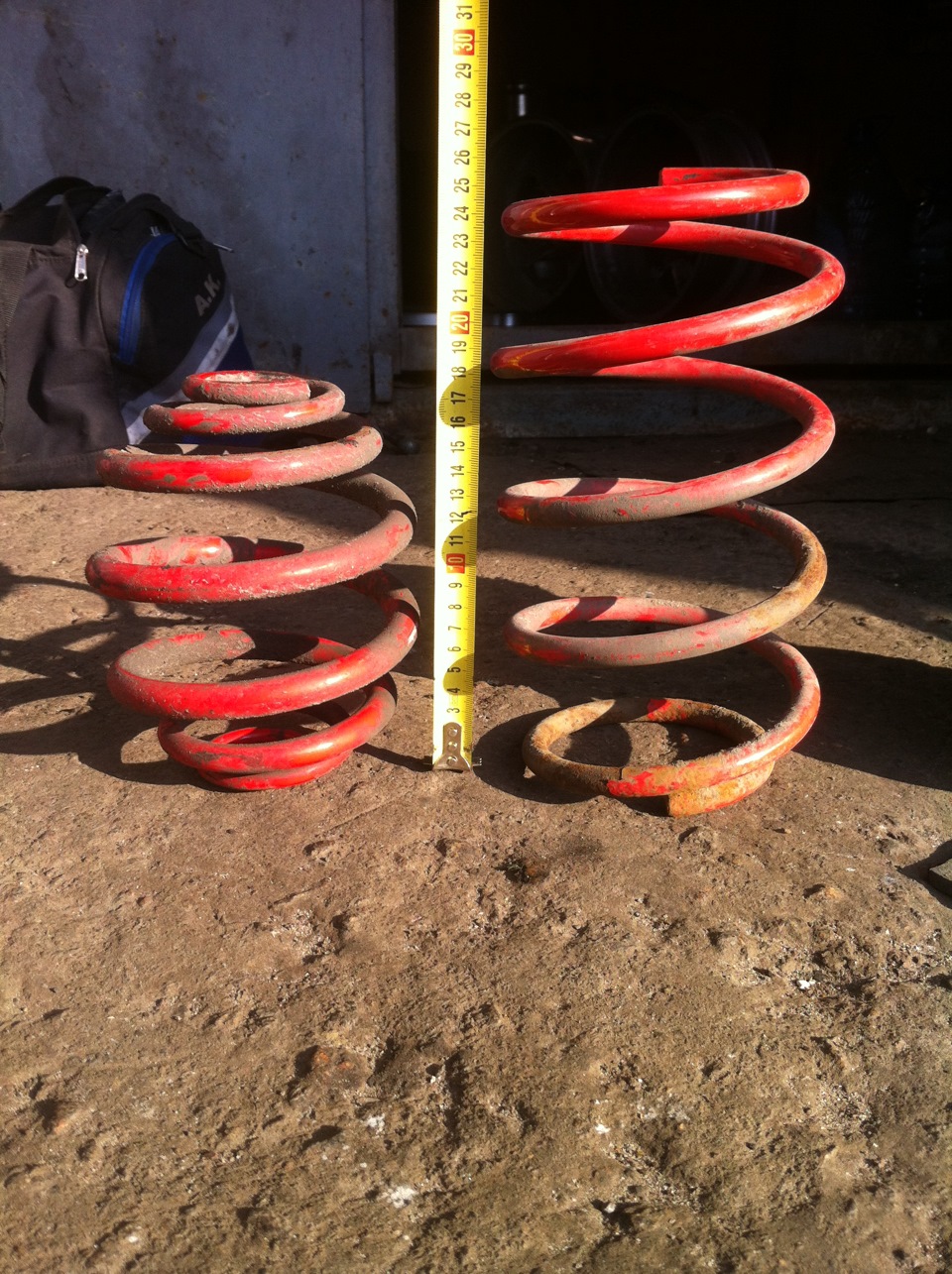

Пружини та посадочні місця поміряв, 170-а подушка велика, пружинищо перед що зад 140 мм в діаметрі, відмінно підійде 130-а рубена, вона при надуві до 140 збільшується. p>
Зараз стоять пружини стандарт, зробив усі виміри та прорахував хідпідвіски і що мені потрібно від пневми:
Задня частина :
пружина у стандарті 10 см, у вивішеному стані 20 см. Хід колеса прицьому 15 см, стоїть важіль, коефіцієнт 1.5 (при заниженні пружинина 2 см — кузов сідає на 3 см) стан задньої пружини заниження-стандарт-вивішене колесо = 6см-10см -20см
p>
Передня частина :
пружина в стандарті 10 см, у вивішеному стані 20 см. Хід колеса прицьому 10 см. (важеля немає, коефіцієнт 1)
стан передній пружини заниження-стандарт-вивішене колесо = 5см-10см-20см
переднє вивішене, коли стоїть на колесах 3.5 см до колеса, хід 10см по рульовому наконечнику видно що від вивішеного до нормального10 см
вивішене переднє колесо, коли на колесах -10 см Коротше Рубена130*2 підходить Схему робитиму для почала 2-х контурну, потімподивимося, спочатку зроблю задню вісь, потім дістануся до передка.Ось так має виглядати передня стійка (стійка не моя)
/p>
стійка не моя, приклад на Макферсон
Хто що думає? може порада слушна хто дасть)))
Самі подушки знайшов по 360 грн/штука, з токарем поспілкувався, всереально)
Коментарі20
Слухай, а у нас шток амортизатора обертається при повороті колеса чи стоїть на місці?
коштує на місці
це якось ускладнює процес( не вникав що там та як?
та все там ок! вже давно все придумано, вазом багато на пневмі, є ланоси, кадети, там все однаково, в основному все на рубінах
зрозумів) ок) буду далі розбиратися. дякую!
Скажу по секрету - подушки вже в мене)
скоро будуть подробиці!
Задум дуже класний, пневма у мене поки в мріях)) Удачі в задуманому, вибач, підказати нічого не можу, тому що в цій справі не відстрілюю поки нічи))
Головне підтримка))) так, намагатимуся реалізувати все швидше!
Тема дуже класна, собі як то хотів. Ось поки мотор поміняв) Є контора на західній так там під ключ до кризи коштувало легковик 7 тисяч грн на пневму посадити. Подушки рубана фірми.
млинець! крута ціна))) мені 1.5 зелені заряджають ... але хочу все сам зробити)
А яка вартість загалом виходить? Теж цікаво
якщо все самому - 500 баксів приблизно ... а там як пощастить, багато залежить від складності робіт
ну 500 порівняно не дорого звичайно! правда в моєму випадку треба ще ресивер якийсь маленький а то у мене і так багажник не великий! але тема цікава
так у мене теж ресивер маленький буде)
це добре треба буде в тебе тоді потім запозичити проект! коли до своєї дістануся
та не питання))
слухай а який хід виходить у неї? взагалі цікаво
хід сантиметрів 15, головне від стандарту занижувати до 5-6 см і завищувати))))
нормал те що потрібно якраз!
