Камера заднього виду на штатну навігацію Меган 2

Вітаю всіх небайдужих до Рено :). Так як карти для України неактуальні і ця навігація просто марна, то вирішено було спробуватививести на екран не навігацію, а відео з камери заднього виду. Несекрет, що якщо магнітолу Carminat виключити з цього ланцюжка, тоекран працювати в навігації просто не буде, тому що немає керуючогосигналу на включення екрана. Але магнітола Carminat мені то впринципі і не треба, тому що варто оригінальний Pioneer. Для всіхмоїх експериментів мені знадобилася наявність лабораторного блокуживлення, купи проводів і природно камера заднього виду.
>

Відразу ж починаю шукати схеми на Меган 2 і розбиратися зрозпинуванням виїзного екрану.

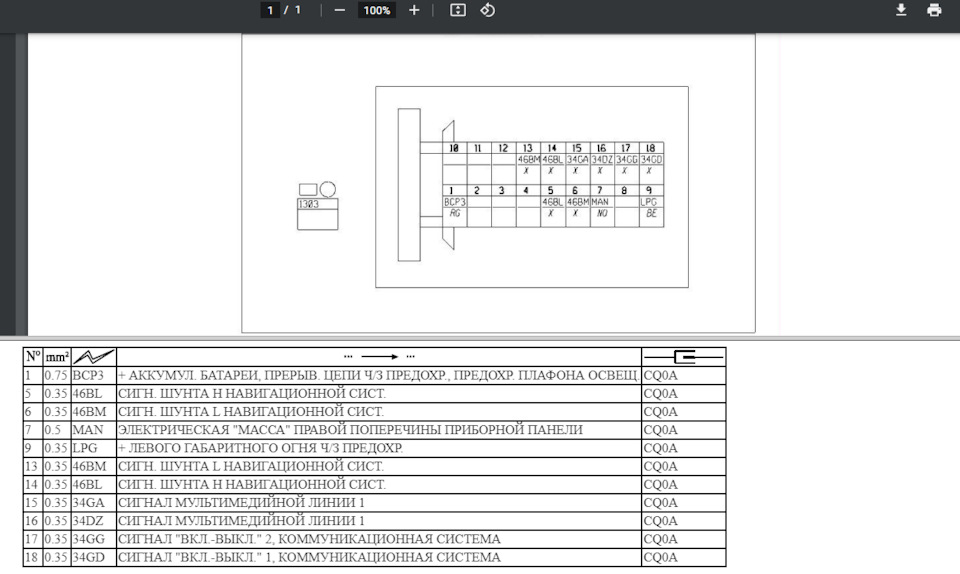

На самому блоці з навігацією приходить два штекери, один з них (білого кольору) відповідає за виїзну частину екрану, а другий (чорного кольору) за виведення зображення та підсвічування екрану.Розпинування білого роз'єму

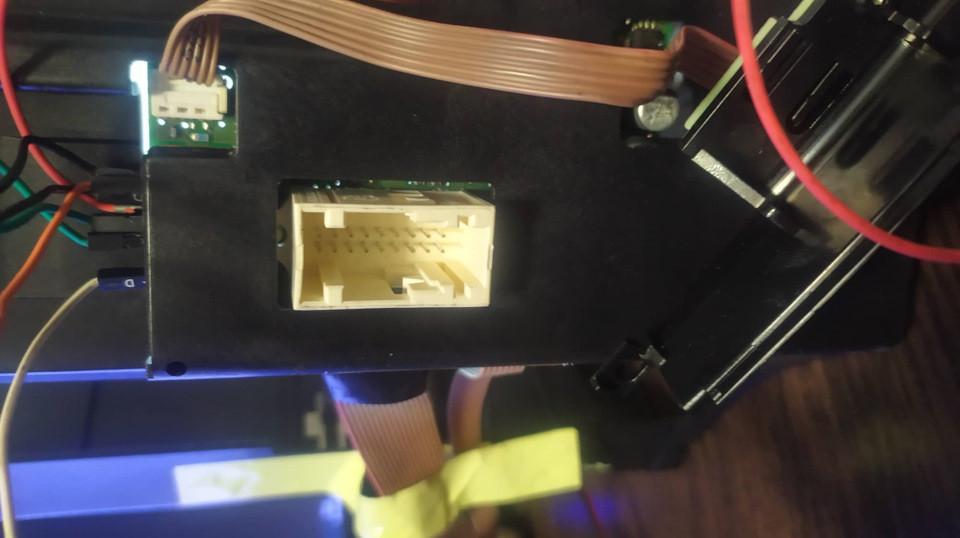

Сам роз'єм на блоці навігації
1 контакт — +12V
7 контакт — GND
9 контакт — Підсвічування (габарит)
17 контакт — +12V від магнітоли Carminat

При подачі всіх необхідних сигналів механізм ожив і почаввиїжджати.

Далі розбираємось з висновком зображення на екран.

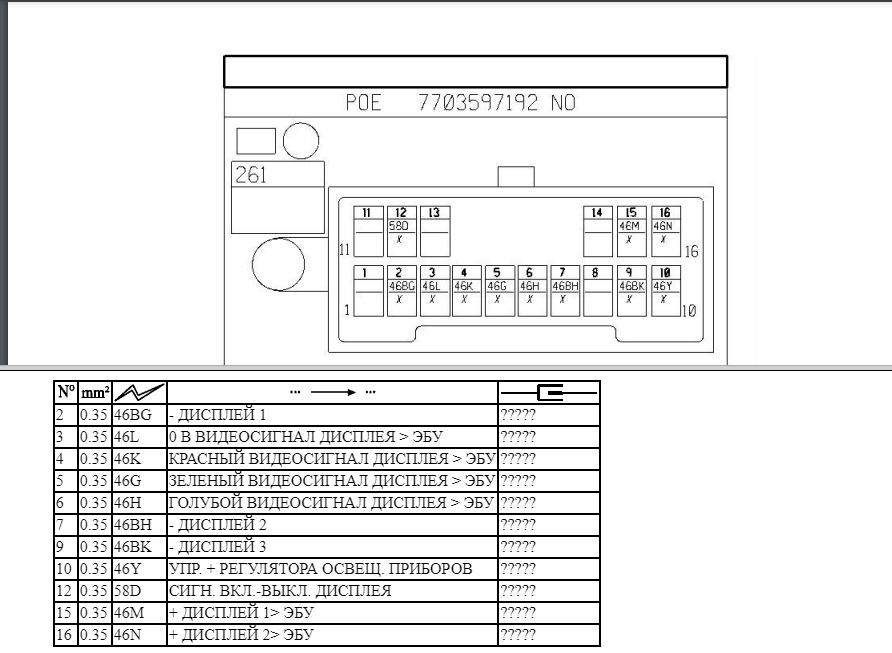

Розпинування чорного роз'єму
15, 16 контакт — +12V
2 контакт — GND
3 контакт — GND камери нашому випадку
4 контакт — Червоний відеосигнал
5 контакт — Зелений відеосигнал
6 контакт — Синій відеосигнал

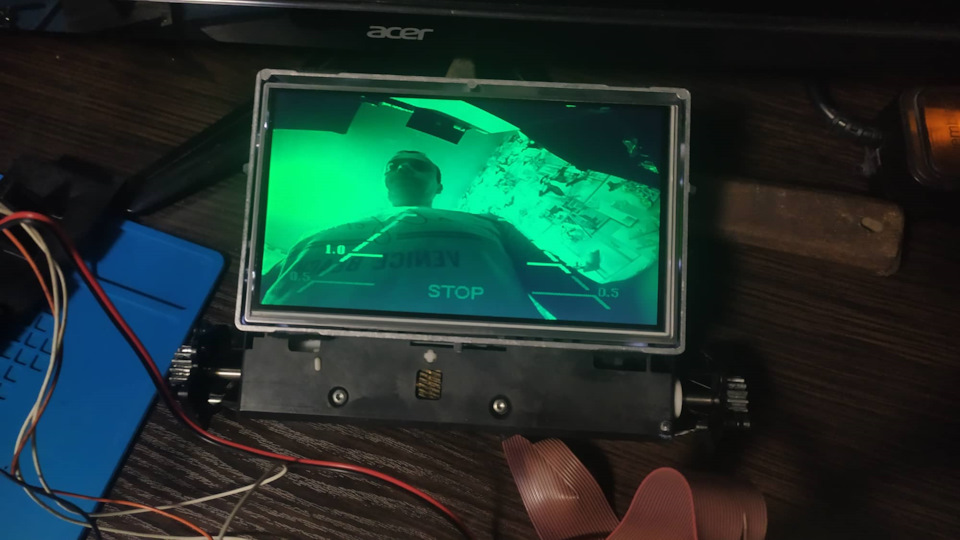

12 контакт — +12V на включення підсвічування дисплея А даліпочинаємо з'ясовувати, яким чином нам сигнал подати з камеризаднього виду, якщо у нас тільки один сигнальний провід виходить зкамери. Ну звичайно ж пробуємо навмання. При підключенні камери наЧервоний і синій відеовхід картинка на екрані ніяка взагалі нез'явилася, а ось при подачі сигналу на зелений вхід екрана мизвичайно побачили картинку з камери, але з спотворенням. А самемерехтіння не давало навіть розглянути картинку.
Так як камера в мене була тільки поки що одна в наявності, требапроводити далі експерименти.
Для джерела сигналу беремо магнітолу Prology з відеовиходом іпідключаємо до екрану навігації тим же зеленим каналом.
При виведенні статичної інформації, все працює нормально.

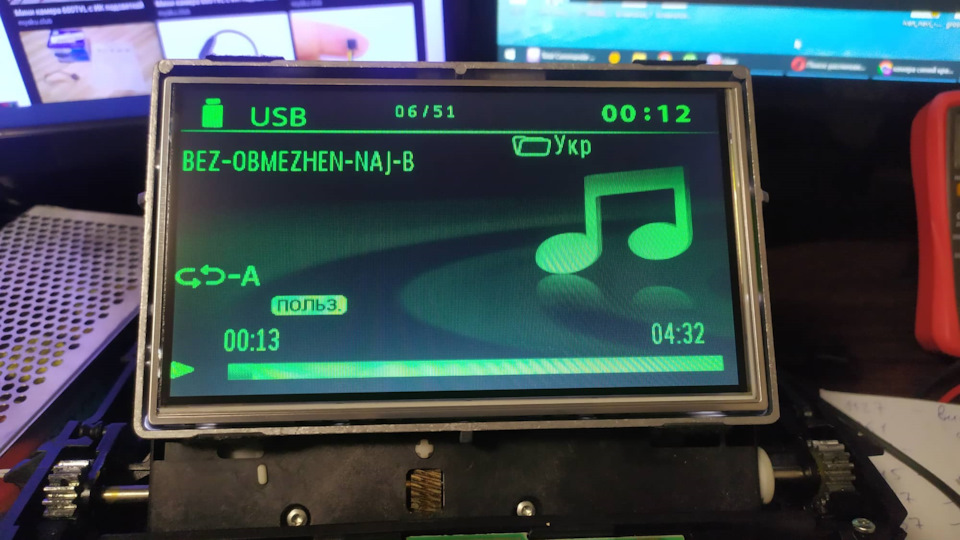

Ось приклад виведення інформації з магнітоли Prology через VideoOUT на штатний екран навігації
< /p>
А ось при виведенні якого-небудь кліпу, знову з'являлисямерехтіння. Китайську магнітолу Pioneer.
На цій магнітолі змінив відеовихід з PAL на NTSC і картинкаперестала мерехтіти.
Разом, робимо висновок, що виведення зображення доступний тільки всистемі NTSC і камеру заднього виду треба і брати саме такогоформату. Далі беремо в друга нову камеру, яку йому так ще й непоставили на Меган і продовжуємо подальші знущання.
При підключенні камери формату NTSC картинка вже не мерехтить ізнімає повноцінно, але тільки в зеленому кольорі. І вважаювикористовувати його не дуже доцільно. Ще пробував замкнути всі триканали ( Синій, червоний, зелений) між собою і підключити сигналкамери - в результаті отримав просто чорно- біле зображення…

Кому буде цікаво і хто захоче підключити камеру заднього виду наштатну навігацію та не втратити функціонал навігації, то треба будевикористовувати окремо ще три 5-контактні реле та обривати нимисигнальні лінії між магнітолою та екраном, а обманом виводитипідмінне зображення з камери заднього виду.

"

Ще пробував замкнути всі три канали ( Синій, червоний, зелений)між собою та підключити сигнал камери — у результаті отримав просточорно-біле зображення…
< /
Кому буде цікаво і хто захоче підключити камеру заднього виду наштатну навігацію і не втратити функціонал навігації, то треба будевикористовувати окремо ще три 5-контактні реле та обривати нимисигнальні лінії між магнітолою та екраном, а обманом виводитипідмінне зображення з камери заднього виду.

"

Ще пробував замкнути всі три канали ( Синій, червоний, зелений)між собою та підключити сигнал камери — у результаті отримав просточорно-біле зображення…
< /
Кому буде цікаво і хто захоче підключити камеру заднього виду наштатну навігацію і не втратити функціонал навігації, то треба будевикористовувати окремо ще три 5-контактні реле та обривати нимисигнальні лінії між магнітолою та екраном, а обманом виводитипідмінне зображення з камери заднього виду.
