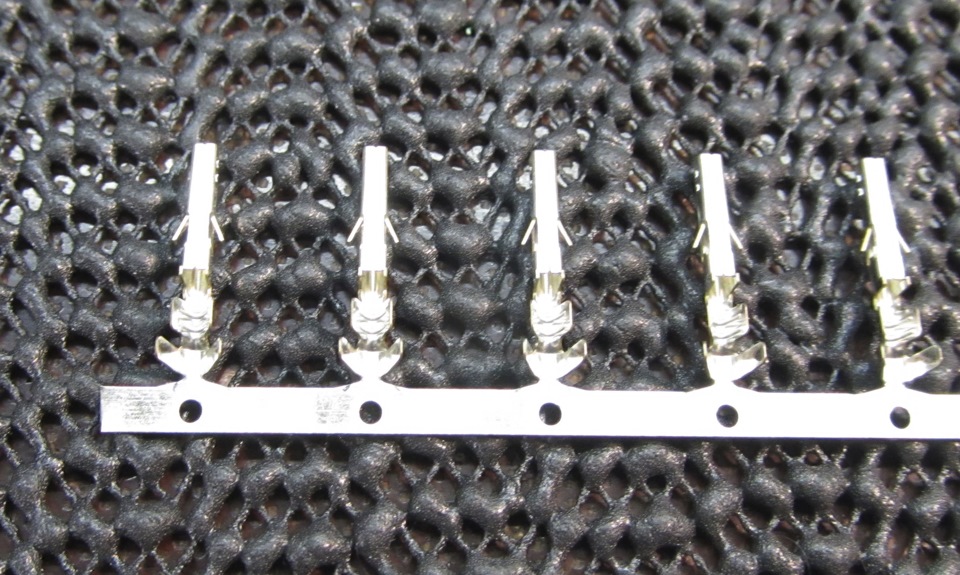

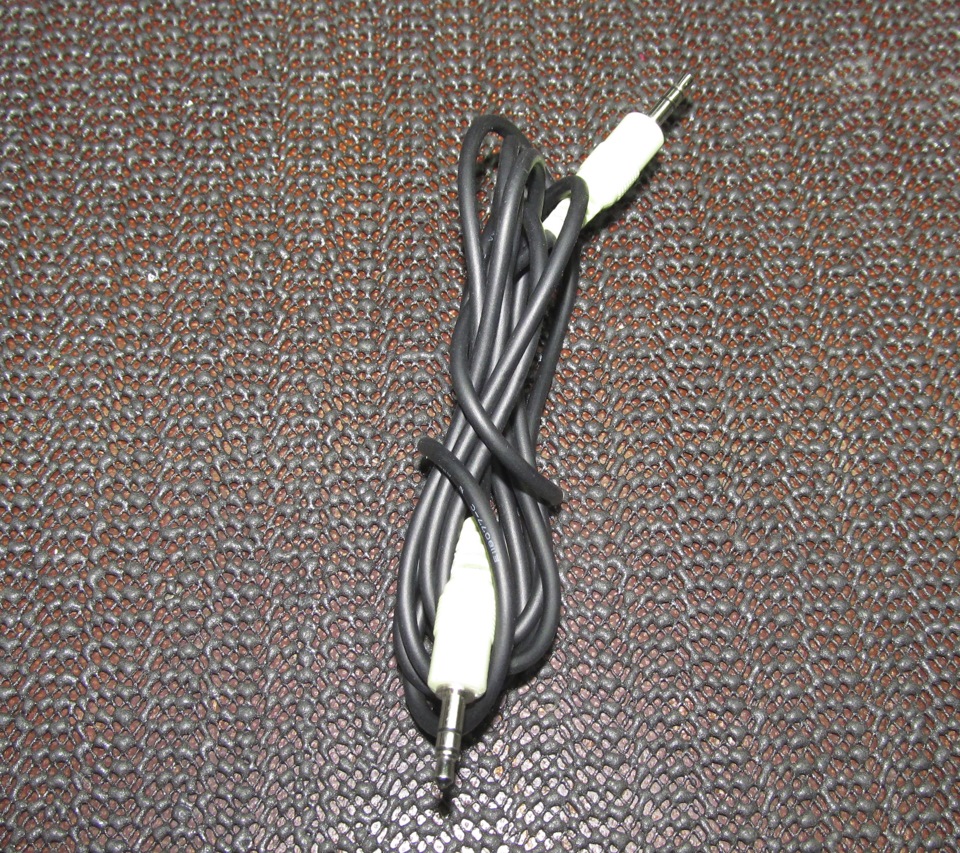

Планується чергова довга дорога, тому вирішив зробити вхід AUX намагнітолі, щоб підключити планшет, і слухати фільми або інтернетрадіо. Почитав кілька статей, які знайшов через пошуковик, подоробці магнітоли але всі вони стосувалися рестайлінгової машини, до 2013 р. Ну в новій магнітолі, так само, крім невеликого нюансу, про нього пізніше, по порядку. Джек-джек, обрізав з одного боку, довжини більш ніж достатньо:Для підключення до магнітоли, вирішиввикористовувати роз'єми, які використовуються в комп'ютерних блокахживлення, у мене були нові, не обтиснуті:

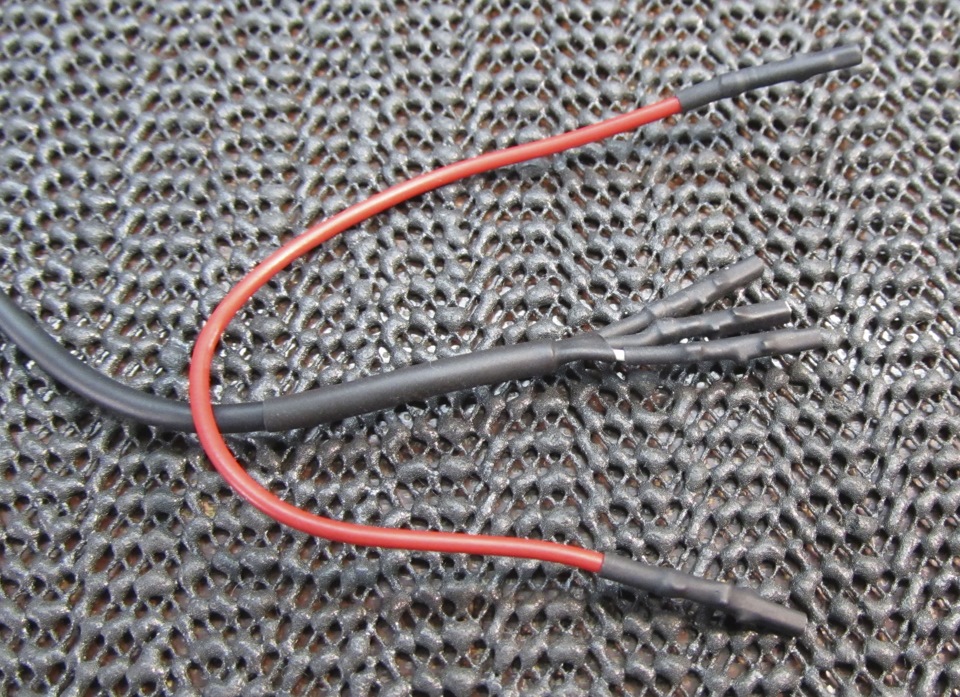

Для більшої надійності, проводки припаяв до роз'ємів, потімобтиснув, обтягнув термокембриком:
> На базарі готовий роз'єм не знайшов, але в Китайських інтернетмагазинах знайшов і роз'єми і готові перехідники, але замовляти ічекати 2-3 тижні, а мені потрібно вже :)

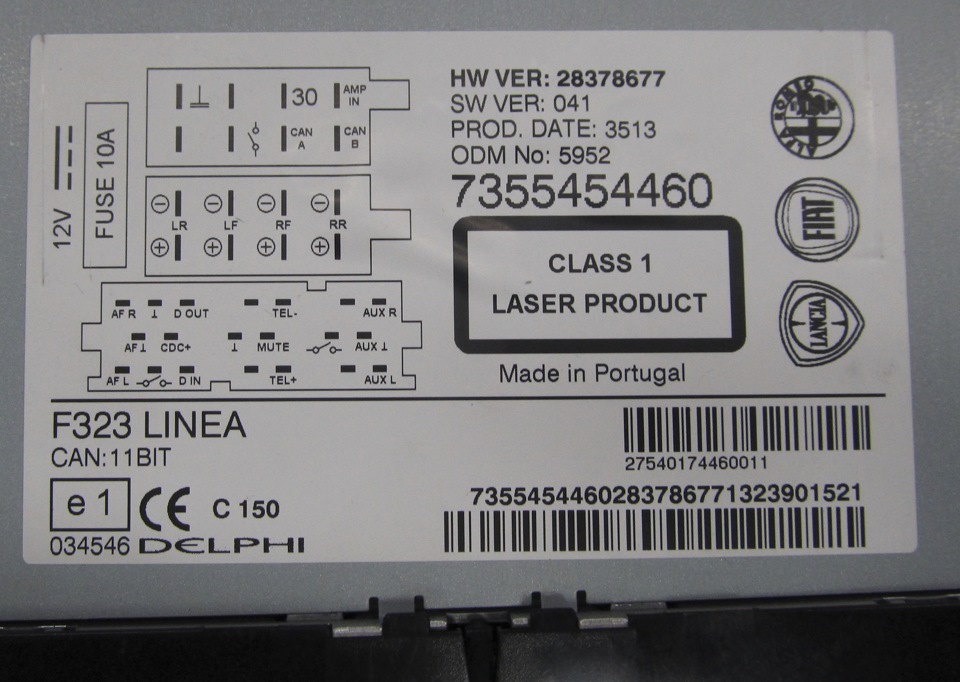

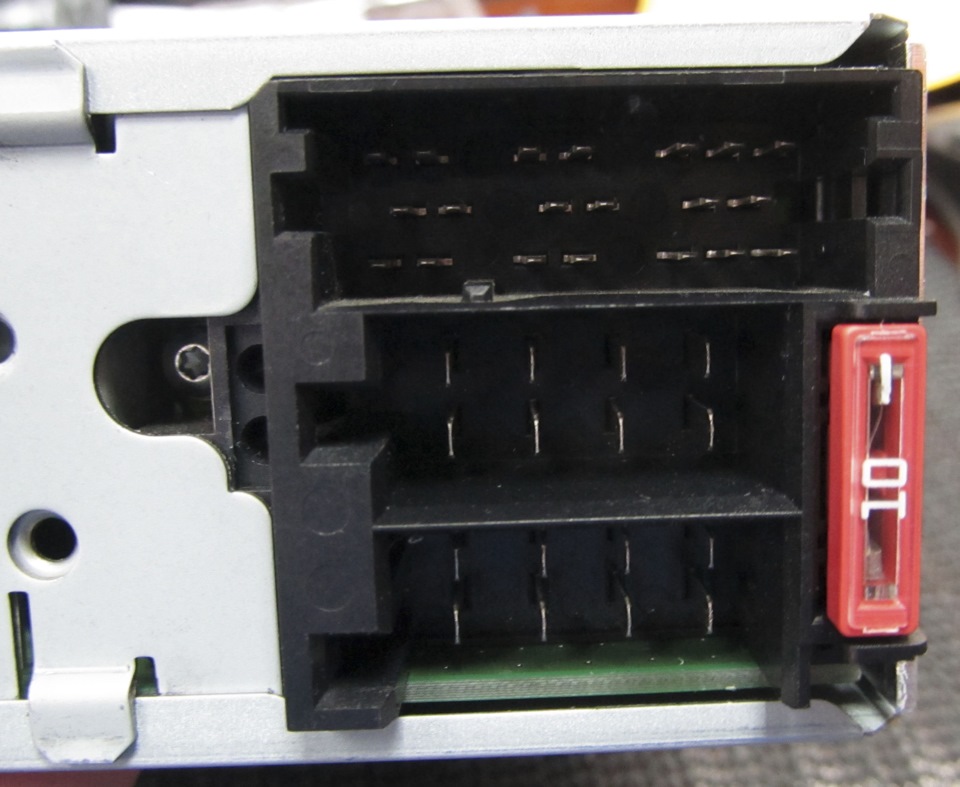

< Розпинування на роз'ємі магнітоли виглядає такимчином:Замкнувши червоним проводком (як було написано в статтях), піни D OUT і D IN, у мене магнітоли MEDIA, з'явився вхід AUX. Атепер нюанс, коли я підключив аудіо роз'єм у пінах AUX R, AUX G таAUX L, і подавши звуковий сигнал, почув лише тишу. Коли виставивзвук на магнітолі на максимум, почув дуже тихий звук. Тоді япідключив кабель до пін AF R, AF G та AF L, про диво з'явивсявідмінний звук, на всі колонки. Чому так не знаю.
Ще заразом перевірив піни TEL+, TEL- та MUTE, вони використовуютьсядля підключення телефонної гарнітури. Коли пін MUTE замкнути наземлю, не важливо, в якому режимі знаходиться магнітола, вонапереходить у режим PHONE, про що і сигналізує на екрані, івідповідно звук відтворюється з входів TEL+, TEL-.
Коментарі12
На цій моделі таке пройде?
можливо так, а можливо, потрібно програмно розблокувати.
Прикольно зроблено, я коли підключав aux то просто замовив або такий кабель за посиланням s.click.aliexpress.com/e/UfUFQZz7a
Якупил вже давно роз'єм під магнітолу з усіма пінами, але поки не було часу поставити.
Там діл на пів години максимум
Підкажіть, ви який шнур купили такий s.aliexpress.com/iQ7Znamy(from AliExpress Android) або як у посиланні вище dmitr14?
Нехай підійде.
Нещодавно на Пунто підключав АУКС, там така сама розпинка, але ситуація з точністю до навпаки - звук був тільки при підключенні AUX R і L))) А роз'єм вставлявся тільки з іншого боку, довелося обрізати обмежувач на штекері)
як витягнув магнітолу у мене не виходить, потрібен спец ключ? Сидить міцно а ґвалтувати боюся. Вона повинна легко вийти або потрібно тягнути із зусиллям?
Використовував 4 надфілі, вставив їх ручками в отвори, і потихеньку витяг.
а надфілі як убік розводив чи один до одного притискав?
Ні, просто вставив до упору, там відводяться клямки, і магнітола звільняється.
