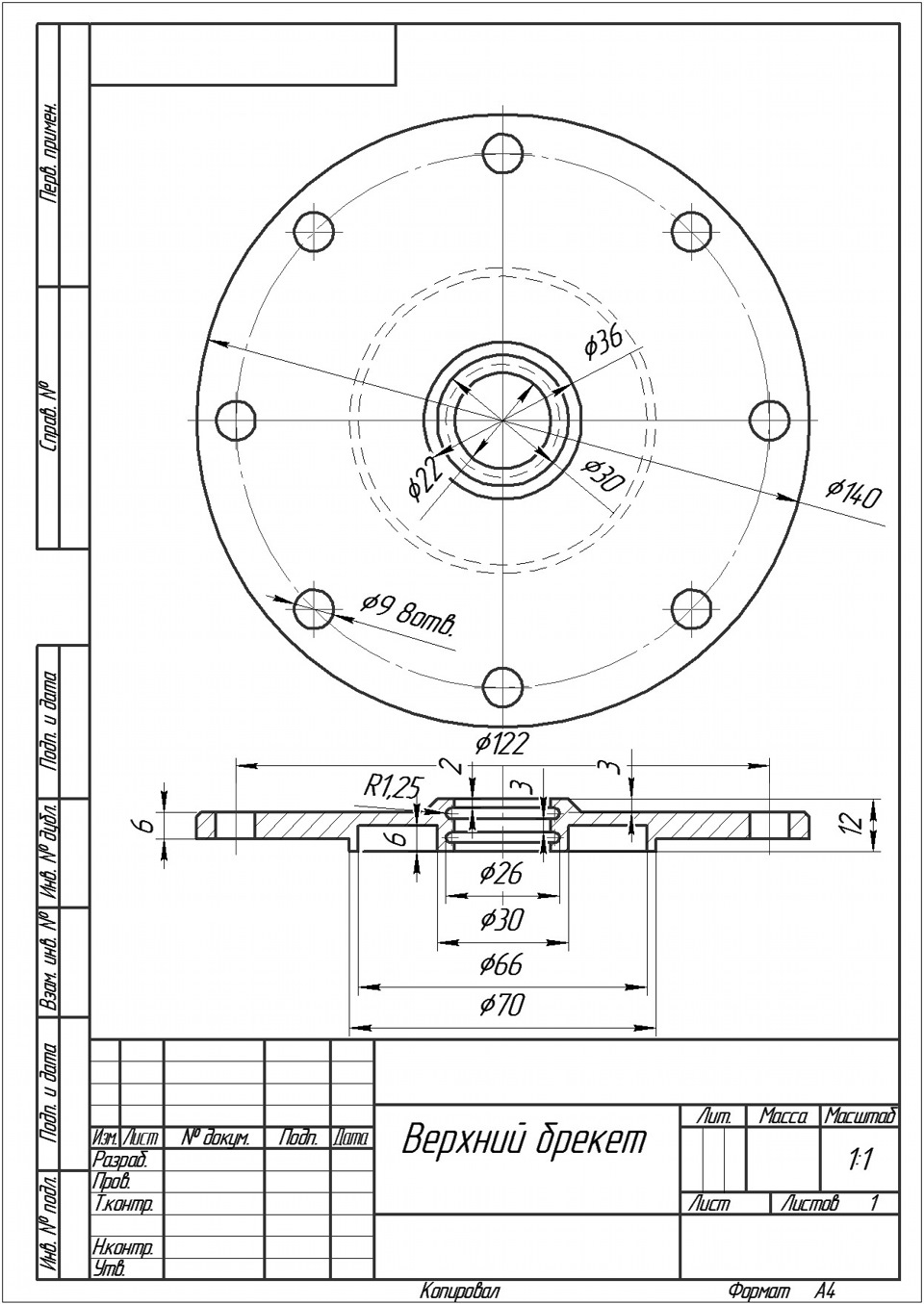

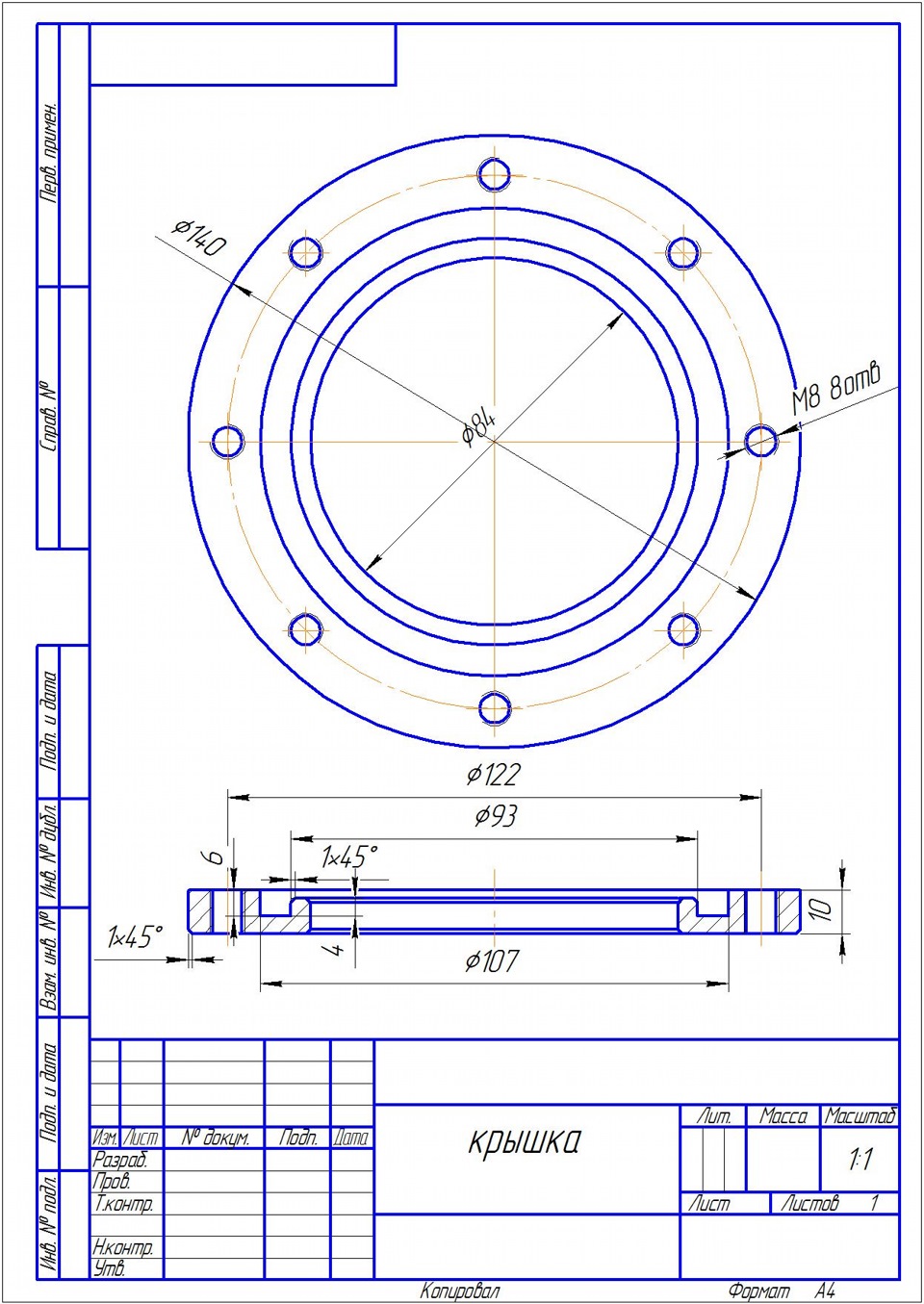

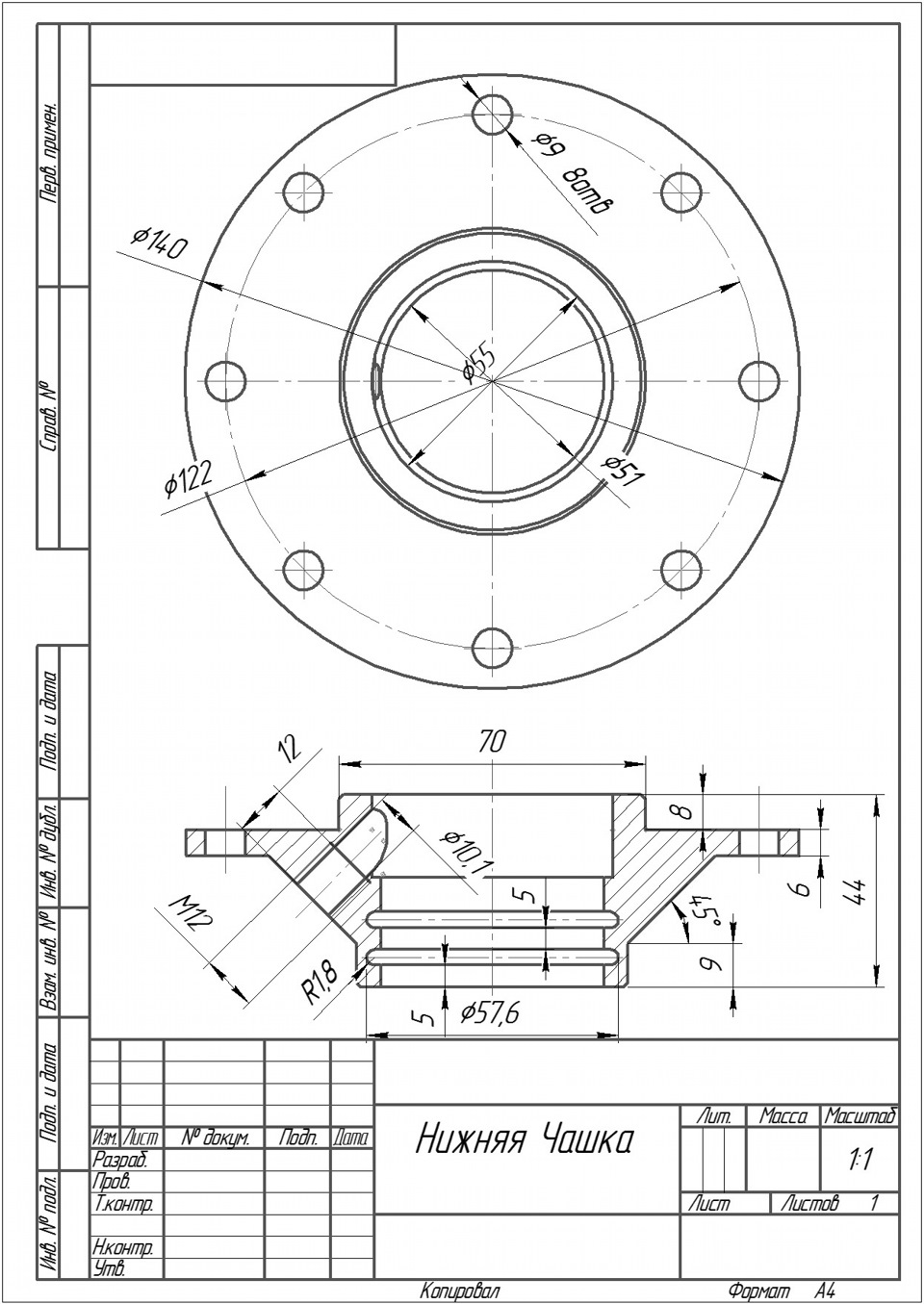

Ось нарив нарешті креслення на рубени, величезне спасибіdiangelo .
Якщо я все правильно заміряв то навіть розміри все як у мене:-)
Але є все-таки пару питань, хто знає підкажіть,

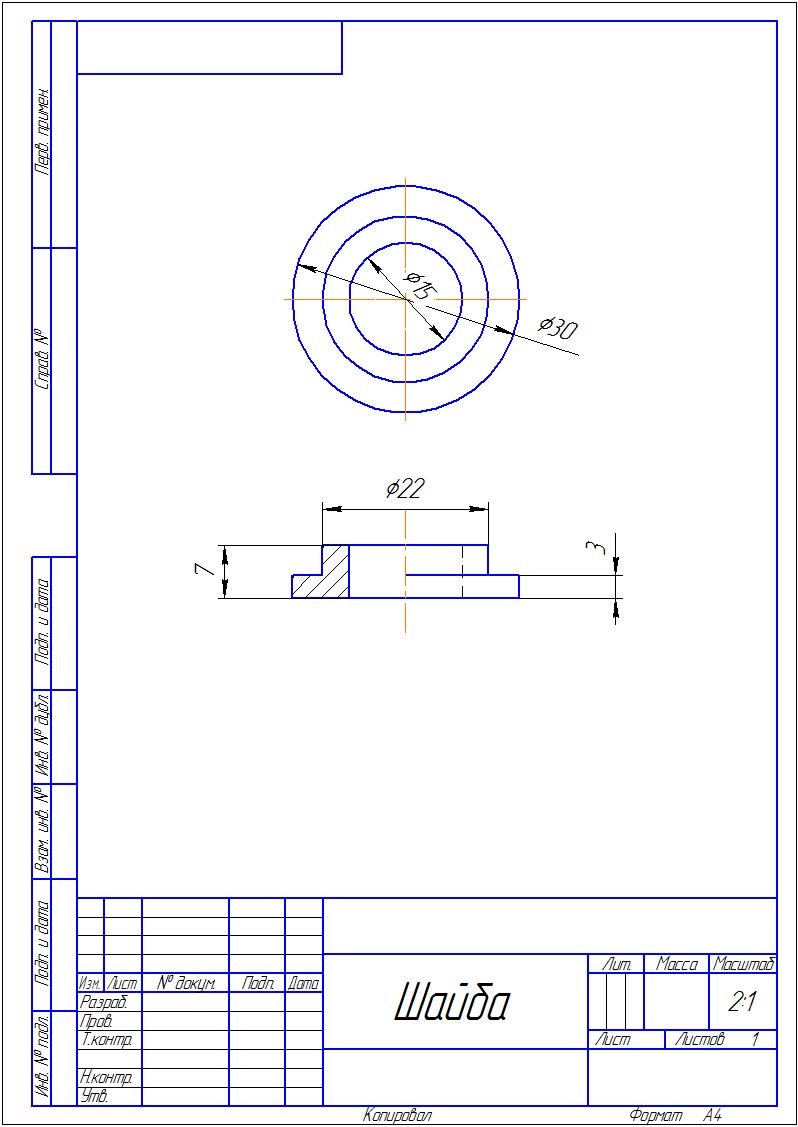

1. Що це за шайба (рис.4) і для чого вона потрібна?
> 2.Діаметр мого штока 22мм, стійки 51мм, Велике прохання якщона кресленнях не правильні розміри виправте мене
За ранні дякую за поради:-)
Коментарі14
Дивлюся мої креслення пішли по руках)) Цю шайбу я поставив замість рідної верхньої чашки пружини, через неї верхній брекет тисне на опорний підшипник. І не для рубане це залізо, а для Dunlop 6*2
та зараз знайти креслення як то складно-))так почекай вони що для рубенів не підійдуть?
бо є-ні
фіговасто -(
у тебе подушки самі є? обміряй їх і зміни розміри на кресленнях.
так я вже взяв інші креслення, на pnevmopodveska-club.ru/ там якраз на рубани були, і вже навіть токарю віддав)
хмм… тоді в чому проблема?
проблема була в тому, що я твої креслення теж віддав і тільки від тебе дізнався що вони не підійдуть-) як бачиш тут мало хто підкаже що як робити, а я з кресленнями як то не бум бум-) їли встиг поміняти креслення-)
Ну ось бачиш як вчасно))
про так -)))
Хто тобі взагалі сказав, що це для Рубени?))
Так чесно кажучи мені їх скинули і я сам подумав що вони для рубінчиків, дуже схожі ) а тому що просив креслення саме для них висновок був таким-)
Я дурень. Про що, власне, йдеться =) що за шайба?
остання фотка це какаео шайба, яка я підозрюю що вона потрібна для верхнього брикету, але навіщо?
