Збирав ось за цією схемою (шим) ну що можу сказати, все запрацювалоз першого разу, особливості схеми вказані на сайті, єдиний мінус, це управління по "-" але нічого страшного в нашому варіантінемає.
/>
Двигун МЕ 218 та його технічні хар-ки:
Порушення:Електромагнітне, послідовне; кількістьшвидкостей:2; номінальна напруга 12 В; номінальна потужність 25 Втспоживаний струм 5, 3 А; номінальна частота обертання:3000об/хв; напрямок обертання:Ліве; режим роботи:Тривалий; маса 1, 3кг
Процес у фото:

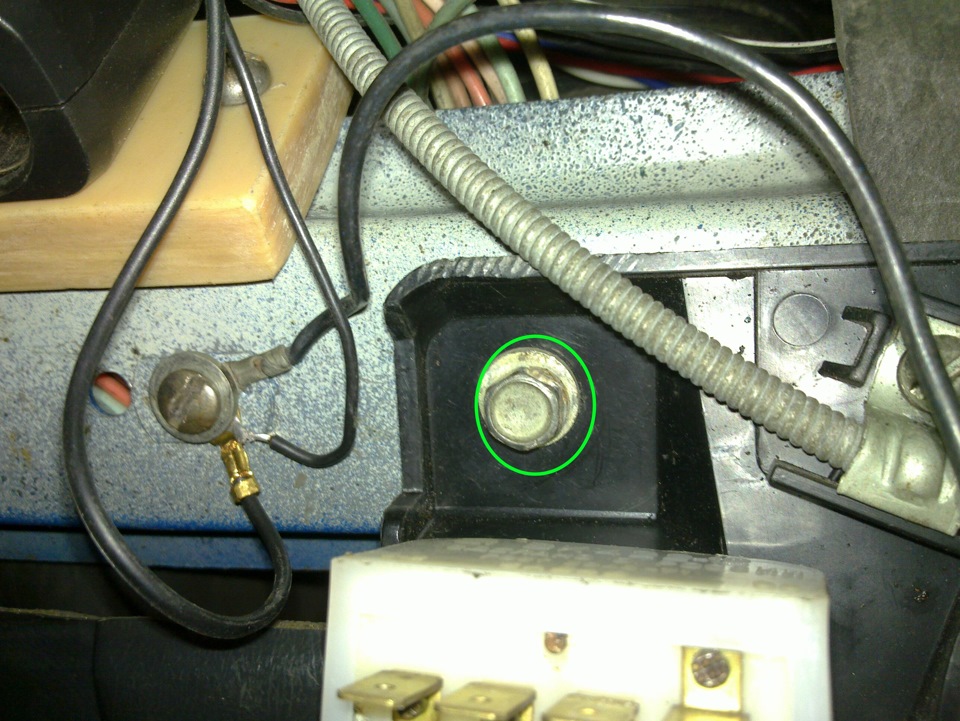

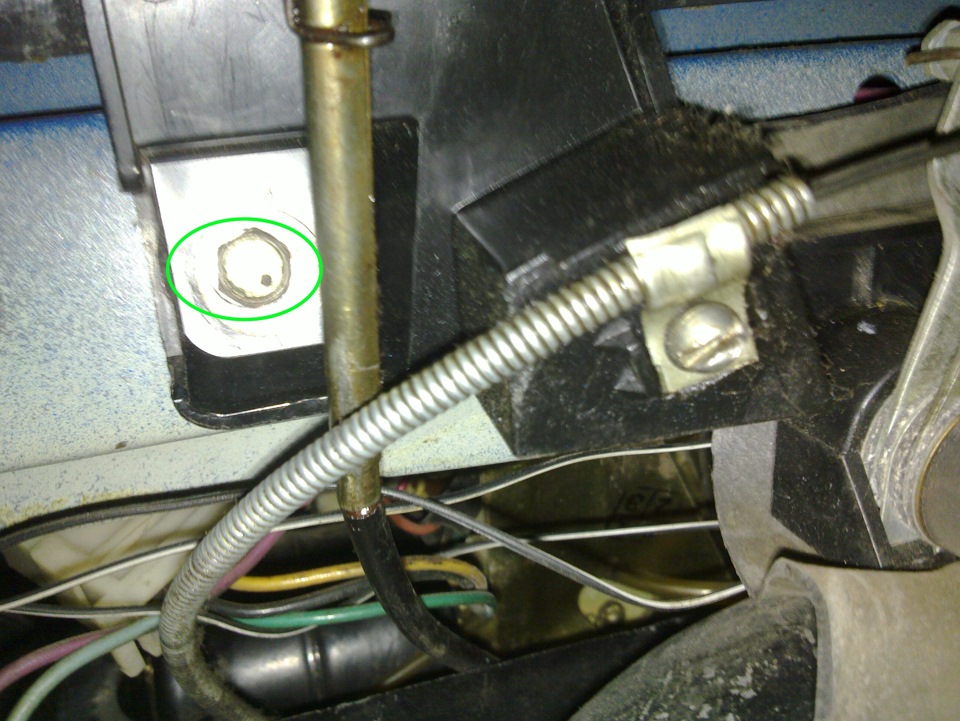

У зв'язку з встановленням іншої кпп "борода" відсутня. Болта:
1
2-3

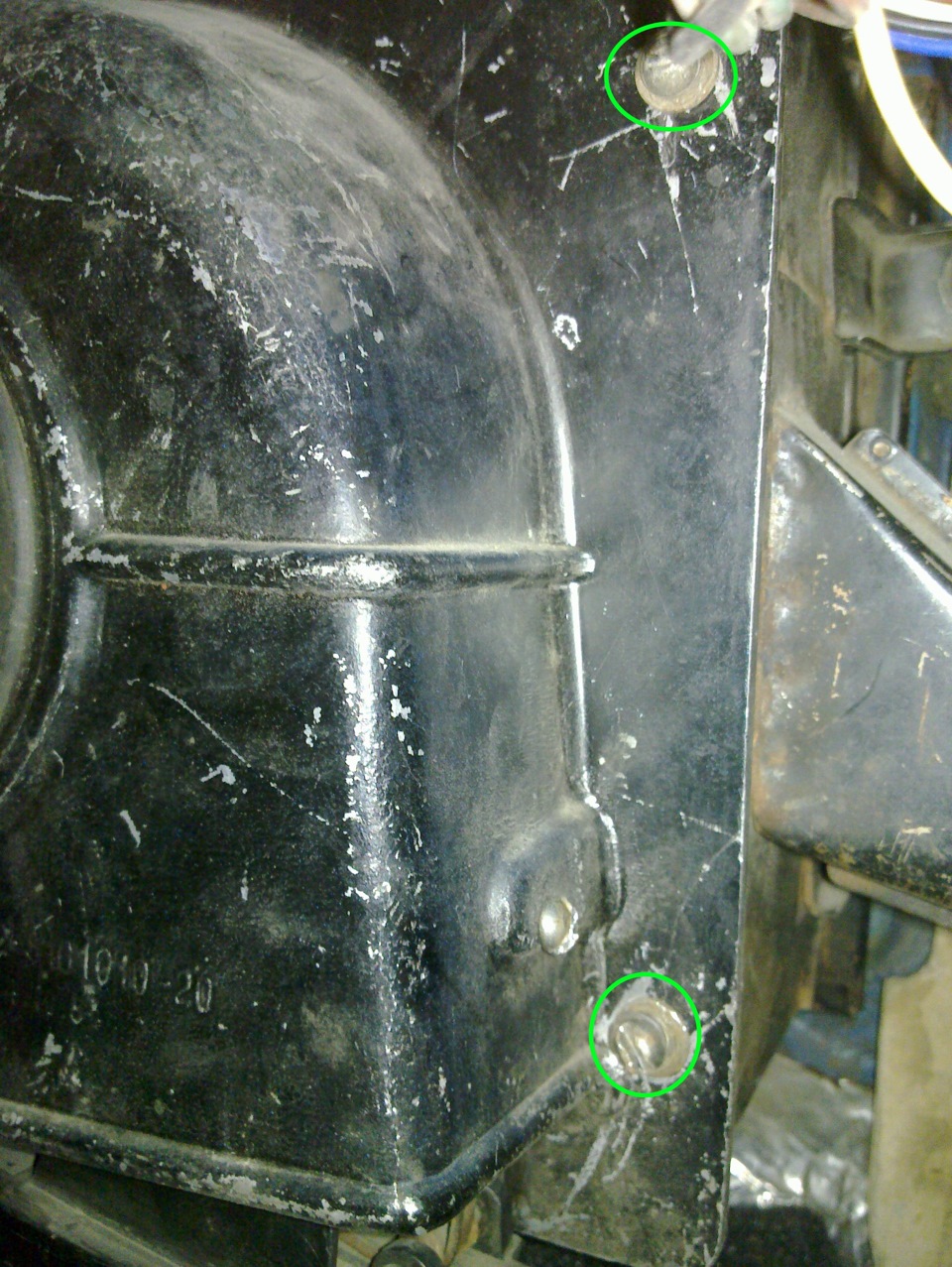

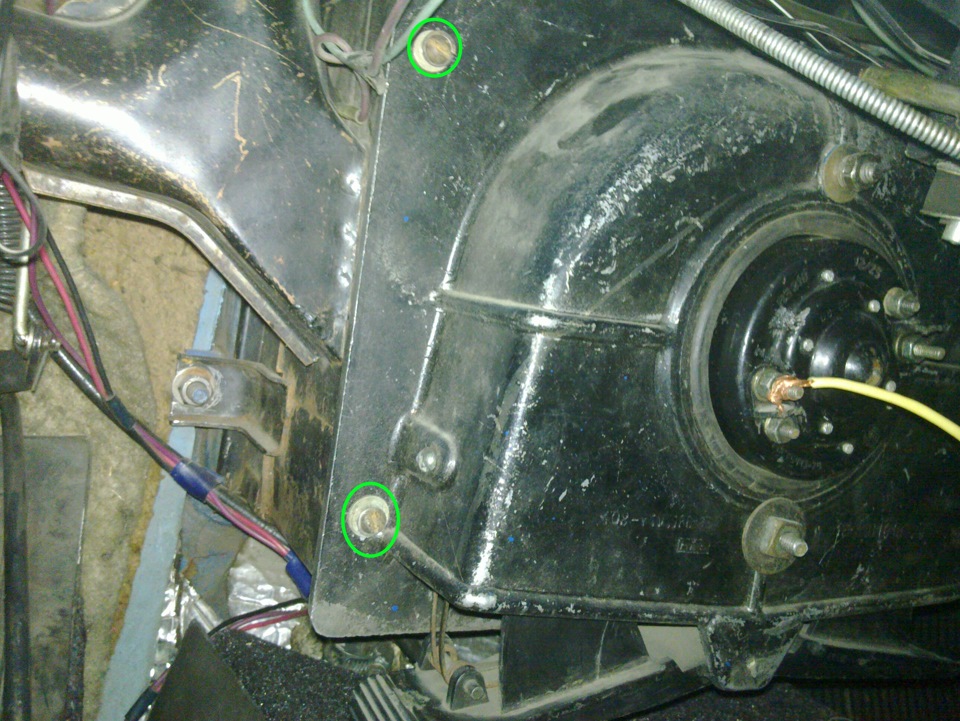

Потім викруткою відкручуємо 4 гвинти:
4
5

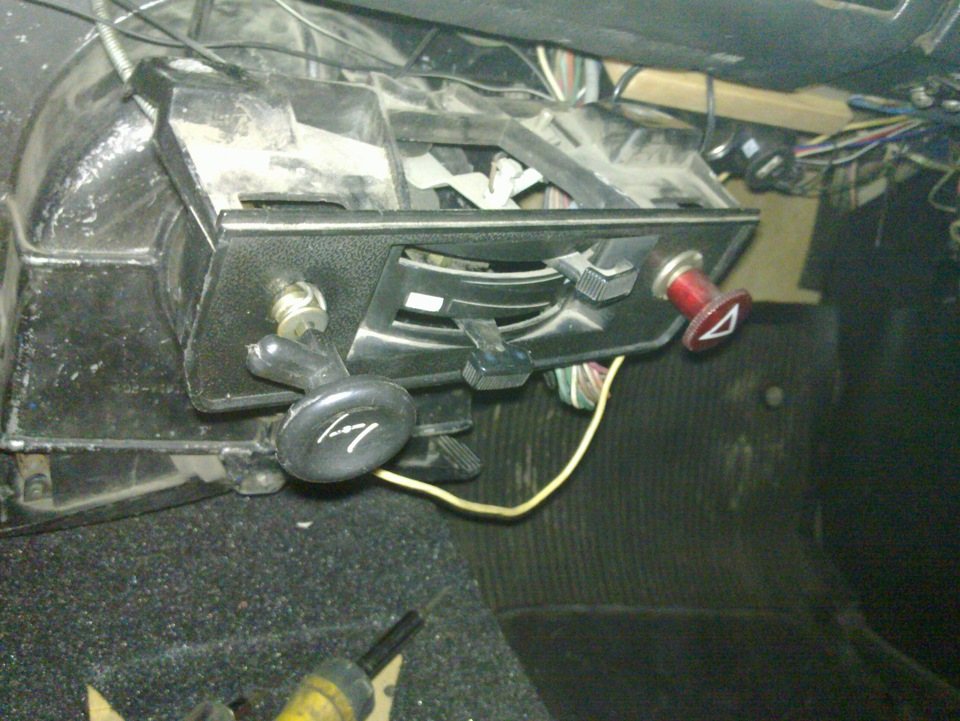

Все, можна знімати.
6
Далі знімаємо вентилятор, ключем проти годинникової стрілки:
6
Потім 2 гайки кріплення двигуна:
7
Тепер 2 гвинти:
8
Тепер акуратно розщеплюємо двигун на 2 частини, раджу пальцемпритримувати якір, щоб не вилетіли щітки:9 9 9
Принцип переробки двигуна:видалити 1ю швидкість, тим самимзалишаємо тільки 2ю, максимальну, на ній і буде проводитисярегулювання обертів у всьому швидкісному діапазоні двигуна.Відрізаємо провід, який припаяний одним кінцем до котушки, а іншимдо гвинта, гвинт зовні маркований "1" (тобто 1-а швидкість):Такожпотрібно відрізати кінець щітки, який йде на корпус двигуна, це язабув сфотографувати
Тепер цю щітку, що йшла на масу, паяємо до гвинта з картинкивище:
11
< br> Все, тепер збираємо движок, можна трохи мастилазакласти, не забуваємо про "повстяні" шайбочки з обох сторінякоря.
Для встановлення якоря зробив такий ось фіксатор для щіток:Тепер мимаємо ізольований + і — двигуна, про всяк випадок перевіряємомультиметром пробою на корпус між кожним висновком, має бутинескінченність на стрілочному або нічого не показувати на цифровомуприладі, а між самими висновками деяке сполучення обмоток.
Все збираємо у зворотному порядку. >
Довго думав як ізолювати радіатор транзистора від корпусу авто, апотім придумав прикріпити зі зворотного боку бардачка:І відеороботи до/після, якість ставимо Full HD
