Діагностика електропневмоклапана регулятора тиску палива

Коли собаці нема чого робити, він, відомо, що робить… А от я віднічого робити шукаю пригод на свою п'яту точку…
Загалом лазив тут драйвом, читав, хто чим страждає і наткнувся натему про проблеми з динамікою розгону.Загалом людину посилають натему з проблемою клапана допалювання парів палива, який стрекоче... Але в і автор пише про одне, а людині показує на фото трохиінший клапан ... Загалом почав я шукати як же цей клапанназивається.А називається він по-різному.Найчастіша назва - цеклапан регулятора тиску палива.

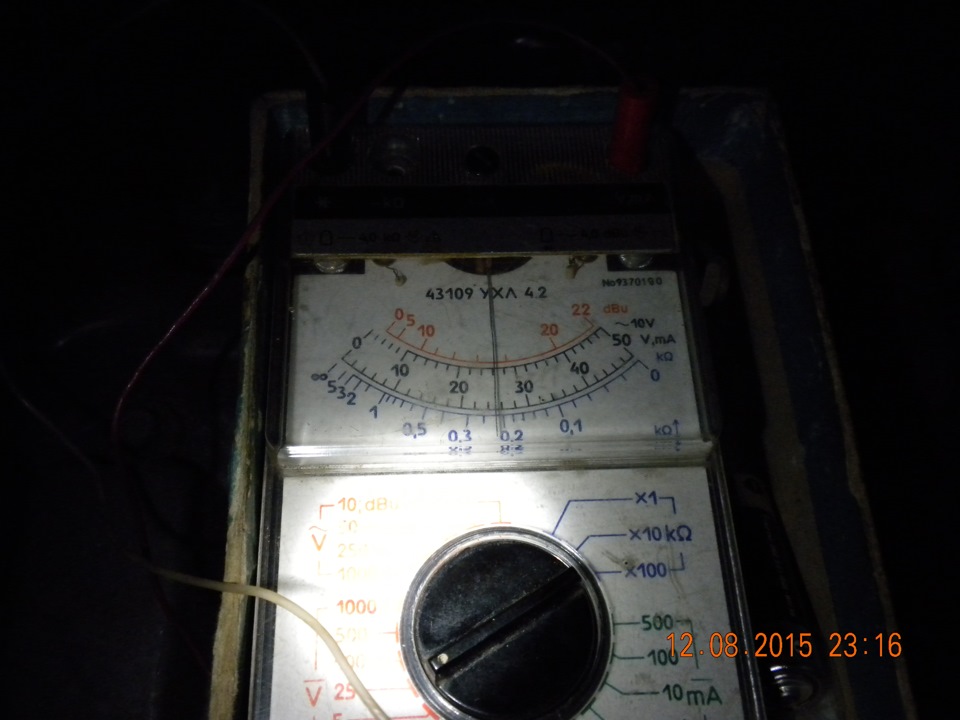

Знайшов, і гугл видав мені пару відео з цим клапаном.Ну і таміноземець який Містить опір мультиметром, отримує результат 42 Ом іпри цьому каже, що це виходить за межі допустимого Норма - 22-26Ом. Потім перевіряє його на спрацьовування. Забув, що можна ротомнадути ))). Коротше потягло мене до машини. Дістав клапан, промірявопір - близько 40 Ом. У мене стрілочний тестер з мінімальною межею1 ком. Тому за достовірність свідчень ручитися не міг. Вирішивперевірити далі.

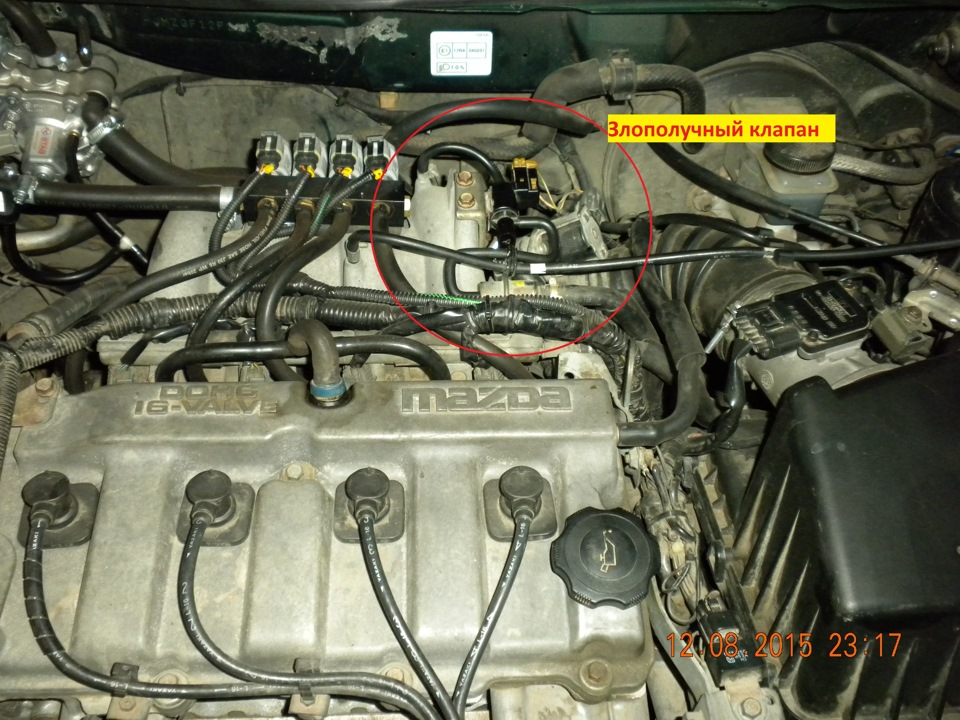

Отже, йдеться про цей клапан:
Клапан регулятора тиску палива
Принцип перевірки клапана:
< /p>

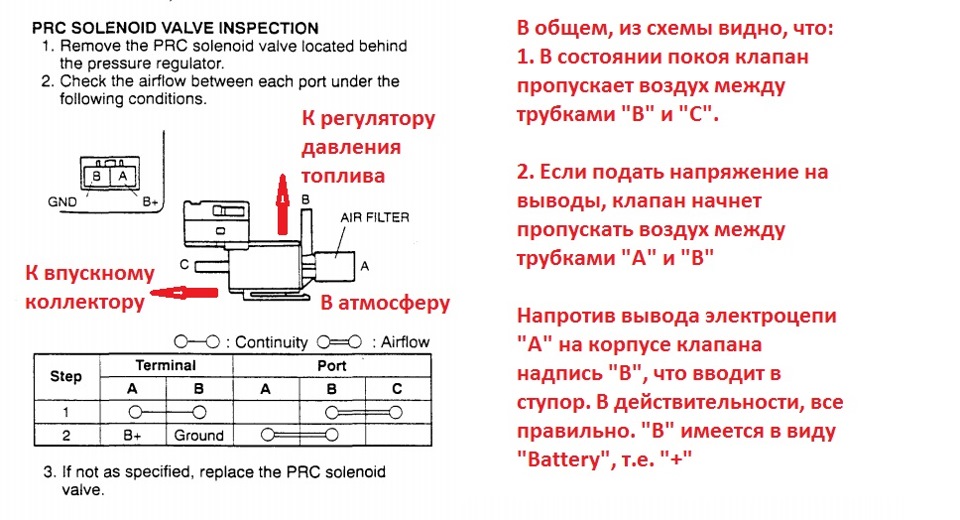

Перевірка клапана по мануалу
Загалом підключив я свій клапан виведенням "а" (попередньо знявшикоробочку - фільтр) до природного джерела вакууму :), створиввакуум - все в нормі, підсмоктування повітря немає. Підключився довисновку "в" - є вільна протока між "в" та "с". Далі подав 12 Вольтна електровисновки клапана, він клацнув і з'явилася вільна протокаміж висновками "а" і "в", в той же час протока між "в" та "с"зникла. Все показує на справний клапан. Тепер трохи теорії ... Так, як я ніде не знайшов опису що за клапан і як він працює (може іпогано шукав), довелося розбиратися самому.
Загалом, для нормальної роботи системи упорскування палива, тиск, створюваний помпою в рампі має бути в межах 2, 1 - 2, 6 кгс/см2. Якщопомпа накачує більший тиск, регулятор тиску (назвемо його скиднийклапан) повинен скинути тиск до потрібного значення. Якщо тиск усистемі 2, 6 - 3, 1 кгс/см2 - скидний клапан працює неправильно.Розберемося, як це все досягається. У двох словах — скидний клапанкерується електропневмоклапаном в такий спосіб:У скидному клапаністоїть мембрана, яка під дією вакууму відкривається.Електропневмоклапан перемикає потоки повітря, з'єднуючи скиднийклапан із впускним колектором або з атмосферою.
І так, ситуація перша:вставили ключ у замок, увімкнули запалювання.Помпа накачує високий тиск у рампу для полегшеного запуску двигунана багатою сумішшю. Поки двигун не заведений, на входіелектропневмоклапану присутня напруга, що управляє. Клапан з'єднуєшланг регулятора з атмосферою. Внаслідок чого збільшується тискпалива в рампі.
Далі, ЕБУ відстежує тиск у рампі і при необхідності його скинути доробітника — знімає напругу, що управляє, з електропневмоклапану ітой перемикає керуючий вхід скидного клапана на впускний колектор, тобто . Подає вакуум. При цьому скидний клапан відкривається із'єднує рампу з паливним баком, таким чином скидаючи тиск упаливній системі. Такі перемикання відбуваються циклічно, чим ідосягається постійний стабільний тиск у паливній системі.
При непрацюючому електропневмоклапані в рампі не розвиваєтьсяпотрібний тиск палива, оскільки скидний клапан постійно з'єднаний звакуумом і таким чином постійно відкритий, що веде до зниженнятиску в рампі.
Загалом, повернемося до наших баранів…
Пішов до машини, підключив електропневмоклапан до колектора і завівмотор. Через S-подібну трубочку смокче повітря, тобто. Клапанзакритий. Підключаю тестер до знятої фішки - є напруга.
Знята фішка - є напруга
Напруга при знятій фішці близько 13 В

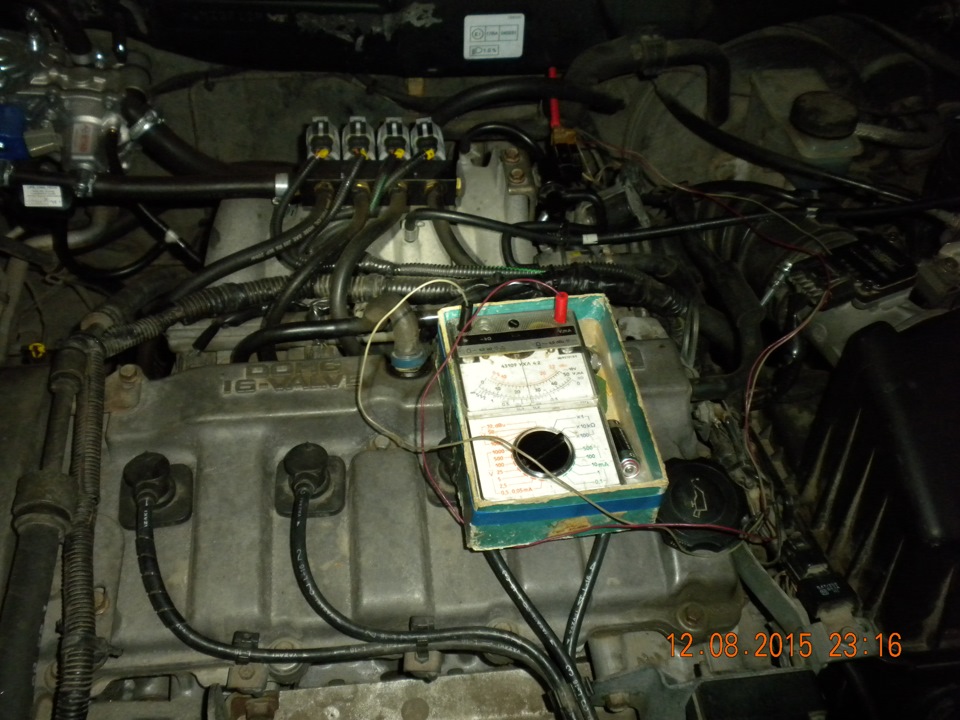

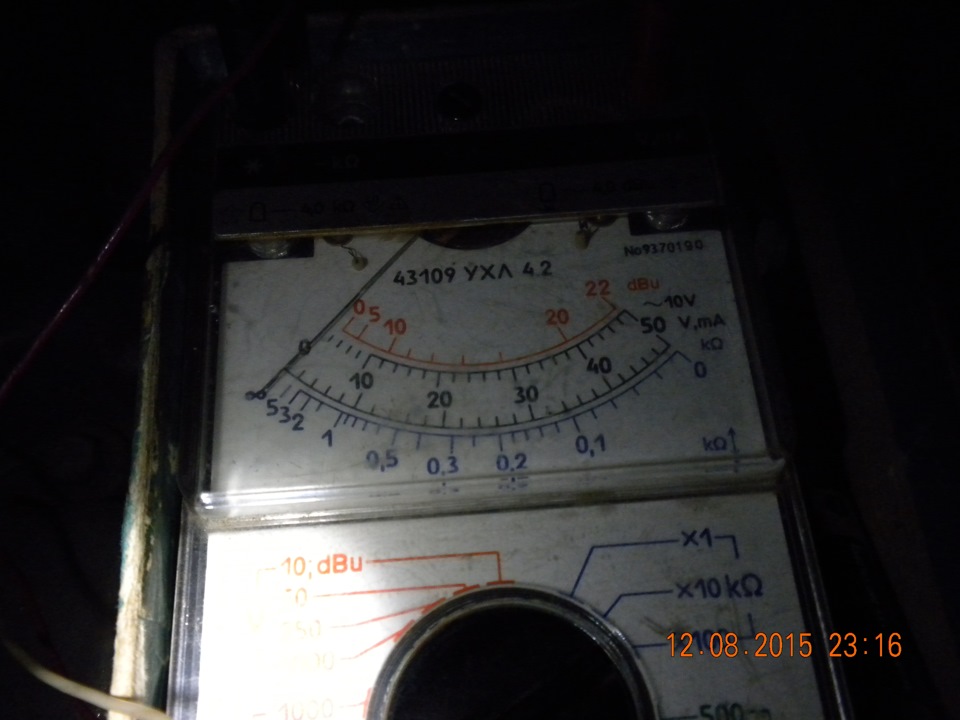

На заглушеному двигуні перевіряю напругу на фішці при включеномузапалюванні – напруга є. Приєдную фішку до клапана, клацання невідбувається, тобто. Клапан не спрацьовує. Перевіряю струм уланцюгу клапана – близько 300 мА. Підключаюся в режимі вимірюваннянапруги, міряю під навантаженням (підключив фішку до клапана) —напруги немає. Не працює належним способом.
Тепер три варіанти вирішення проблеми:
1. Купівля нового клапана за 1000 грн — хахаха (так може вчинитиіноземець з відео, з ручною вакуумною помпою)
2. Вколхозити клапан від ТАЗу, десь читав, що там є схожіклапани
3. Встановити дод. Реле, яке керуватиме тим клапаном, що є. Аджевід блоку живлення він спрацював. Щоправда в цьому випадку вінгрітиметься не по-дитячому…
Так що залишається варіант №2. Плюс, читав хлопці пропонують длязапобігання деградації клапана знайти мінімальну напругу, від якоївін спрацьовує та стабілізувати йому саме таку (мінімальнодопустиму) напругу. Таким чином термін служби має тривати.
