Світлодіоди в приладку. Частина 1

Усім привіт! Зима і робити нічого, ось і вирішив, що настав часдля заміни підсвічування салону на світлодіоди.
І так почав свій план я з панелі приладів.
Для початку її потрібно зняти з машини, а для цього розібратипанелі навколо приладки.
Я робив розбирання по керівництву Чудової статті, за це hoxerвелике Дякую!
Все пройшло гладко, КРІМ! трьох саморізів, які закрученінамертво і не одна викрутка їх не взяла! спроба розібрати, закінчилася поразкою(((((, довелося йти додому з гаража, зашуруповертом))). Роботу)) Сама приладка виймалася важкувато, алевсе закінчилося добре, її дістав, ще дістав блок керуванням світла, кнопки включення підігріву дзеркал, увімкнути вентиляції салону, вкл. Паяти!
За основу ідеї та просто розуміння, як люди роблять підсвічуваннямені сподобалося стаття. Дякую йому за неї, особливо за червонийплюсик біля контакту на схемі приборки))). Спасибо і тобі великеBalukhto-Oleg. 1. Створюємо прокладку для приклеювання на неїсвітлодіодної стрічки, щоб клеєм не торкатися деталей схеми.

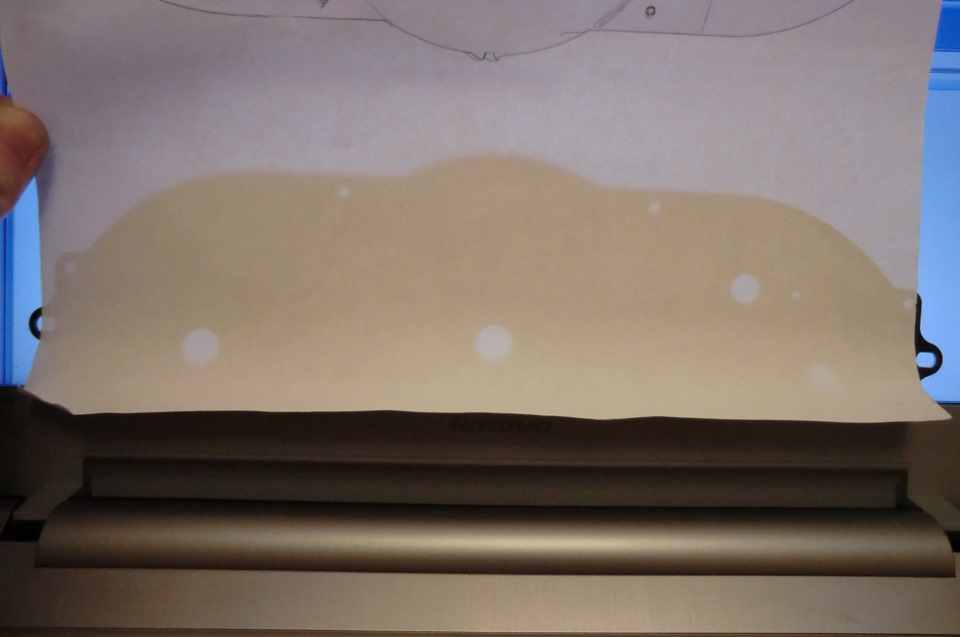

1.1. Беремо лист А4 і кладемо зверху на шкалу приладки, щобперемальовувати контур шкали і всі отвори в ній, я допустимо поклавна екран ноутбука і він підсвічував мені все, але це необов'язково.Перемальовуємо контур шкали

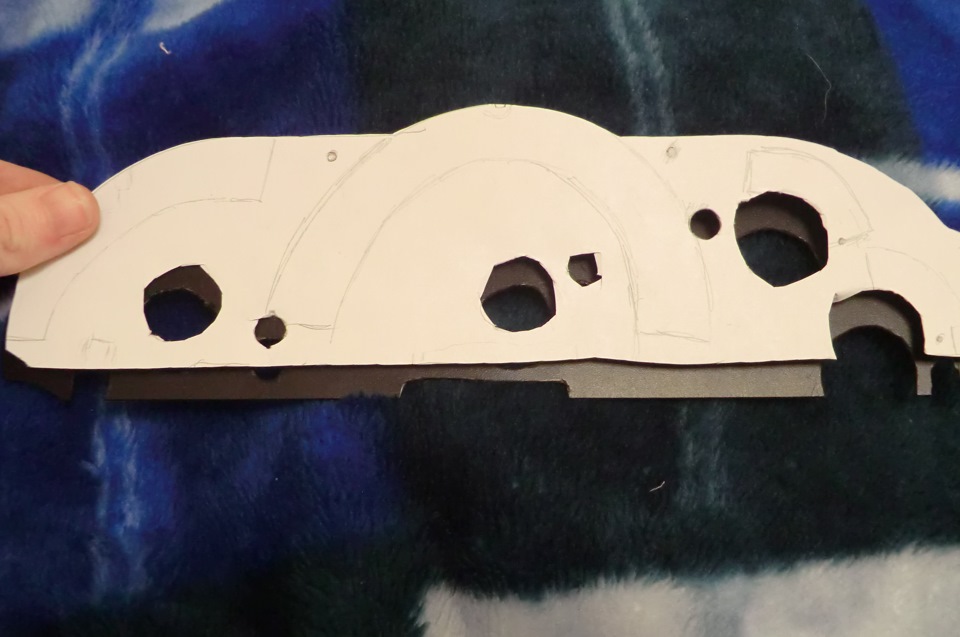

Потім ножицями обрізаємо по контуру отриманого малюнка і саміотвори в ньому.

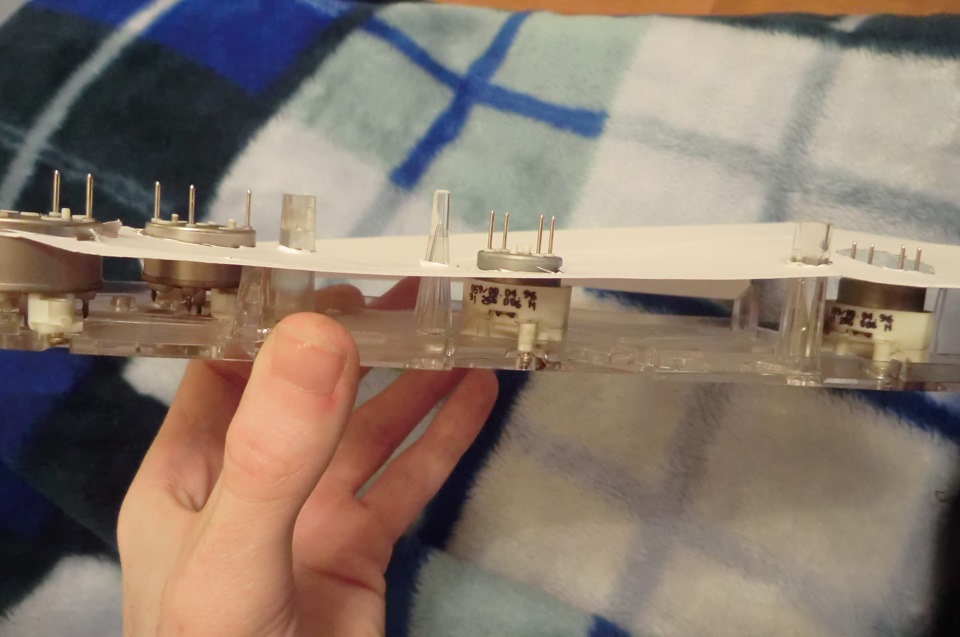

1.2. Приміряємо отриманий паперовий шаблон, як він стає підпластиковий корпус шкал, він повинен вільно встановлюватися, перебуваючи до 1 см до поверхні шкал. Примірка, ось тут між нимиповинен бути 1 см

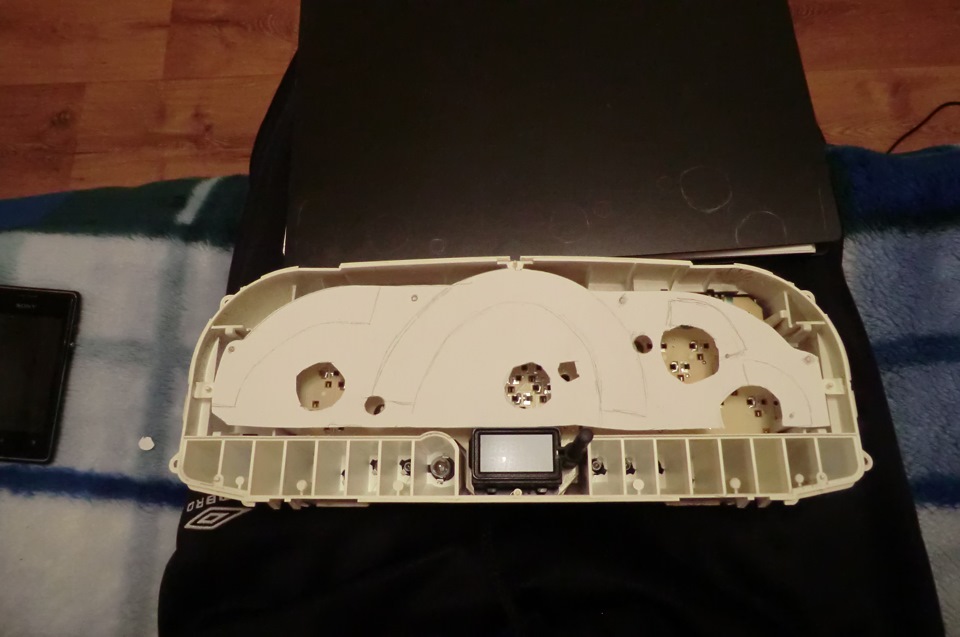

1.3. Приміряємо як шаблон в корпус приладки і відзначаємо олівцемщо заважає йому вільно переміщатися всередині, що може потімзаважатиме нам збирати приладку.

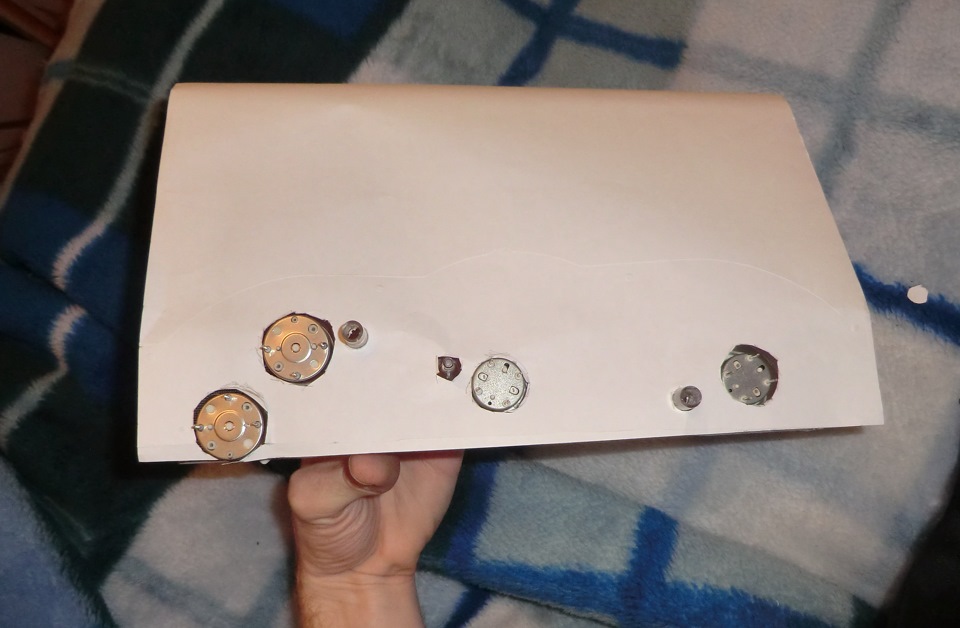

приміряємо

1.4. Беремо на розтерзання пластикову папку скорозшивач, з їїобкладинки будемо вирізати за нашим шаблоном прокладку, на якубудемо клеїти світлодіодну стрічку. > ось так воновстановлюється

2. Беремо світлодіодну стрічку і клеїмо її на нашу прокладкуза допомогою термоклею, споюємо ділянки стрічки проводами між собою.Для зручності перевірки та підключення стрічки я використав блокживлення 12V з UPS (системи безперебійного живлення для компа). Длязручності я стрічку вигинав між діодами і вона стала напівкруглою.> 2.1. Підключаємо 12V і перевіряємо 2.2. Встановлюємо назаплановане місце, відстань я вибрав методом проб і зрозумів, щояскраво і без тіней світлодіоди світять на шкали на відстані 1 см-1, 5см. Можете самі спробувати та вирішити. Фіксуємо нашу прокладкуза допомогою термоклею. Щоб відстань між ними була 1 см -1, 5 см.ось так виглядає ось так ось так. 3. Вирішую зробитипідсвічування стрілок білим кольором. Мій перший варіантпофарбувати стрілки в червоний колір пермонентним маркеромпровалилася, тому що при освітленні його стрілки світяться погано, та й просто виглядає не виразно на панелі приладу вдень, так щостираю його спиртом і залишаю стрілки білими.

<
спроба 1, в результаті залишив білими
3.1. Для освітлення стрілок я вирізав світлодіоди зі світлодіодноїстрічки і впаяв до них опір 670 Ом (0.25 Вт) та проводки. Потім яїх запихав між котушками стрілок та пластиковою поверхнею. (фіксував клеєм). Скажу що влазять вони впритул і більше двох наодну стрілку встановити не виходило, не вистачає простору міжкотушкою і пластиком.
4. Дуже важлива річ! Малюнок зі шкалами на звороті має місцеветонування чорною фарбою, ось це тонування потрібно стерти наждачнимпапером (я використав 400-ку) до моменту коли не з'явитися білийшар пластику) це потрібно щоб цифри на шкалі підсвічувалисярівномірно.
> 5. Складання. Провіду підсвічування шкали я запитувавприпояв їх до контактів лівої лампочки. Полярність можна побачитина першій фотці ТУТ.
Стрілки я запитав від лампочки екранчика пробігу автомобіля припоявпроводи безпосередньо до лампочки із ззаду, лампочку можна помінятина світлодіодну, а я просто обмотав стару лампу шматочком 2, 5 смсвітлодіодної стрічки і припаяв її до лампочки, вийшло не гірше запокупну. >
Скажу, що підсвічування стрілок не рівномірне, так на 4ку, найяскравіша це ліва (тахометра - там 5+). Виправлюсь і викладуфотку переробки вже всього освітлення в салоні.
*Я досяг поставленої мети на 100%.
*Підсвітка шкали вийшла дуже потужною, "пересвіт" як кажуть, алепри мінімальному положенні "колесика яскравості освітлення"пересвіт з панелі майже йде, але ось це "мАЙЖЕ" Я хочу прибрати, щоб можна було робити в ніч на довгих поїздках - м'яких хорошесвітло (min положення коліщатка), а ввечері можна було зробитипересвіт (положення max коліщатка). Так як приладова панель у меневже зібрана варіант зменшення яскравості я придумав покитакий:Розібрати блок управління світлом і на його схемі переддоріжкою для повзунка (змінний резистор) який коліском наводиться врух, поставити резистор думаю від 300 -1000 Ом (1-2 Вт) думаюдосить. Якщо хто знає правильно це чи я помиляюся? напишетемені, я буду радий допомоги)
Ось і весь процес)), Сподіваюся все описав зрозуміло)
Мої друзі, у Вас теж все вийти, головне бажання і ще разбажання! , про підсвічування кнопок, печі та блоку управліннясвітлом))
