Автодоводчик склопідйомників для Kia Niro.

Чергове електронне доопрацювання моєї "перлини", ось дійшли руки ідо склопідйомників. Давно вже було бажання зробити авто доводчиксклопідйомників, хоч деякі громадяни мене переконували, що цезовсім непотрібно. Але я переконаний., Що це потрібна опція, аджене завжди проконтролюєш закриті вікна чи ні.
Я навіть замовляв вже готовий блок для Kia Niro, але для моєїверсії він не підійшов і довелося продати.Вивчивши схему та принципроботи, намалював Схема проста, складніше акуратно провести іпідключити дроти.
Конструкція складається з двох маленьких плат:одна це перемикач іззатримкою, а друга - твердотільні релюшки, підключені до кнопокуправління склопідйомників.Активується схема командою "комфорт" зсигналізації.

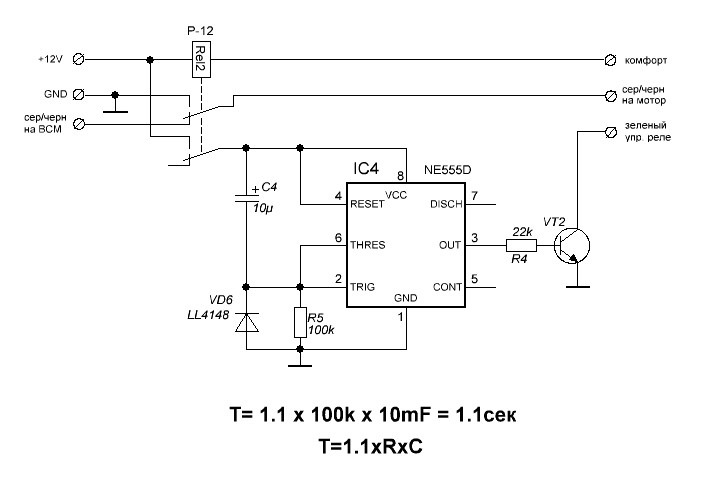

Перша частина схеми.

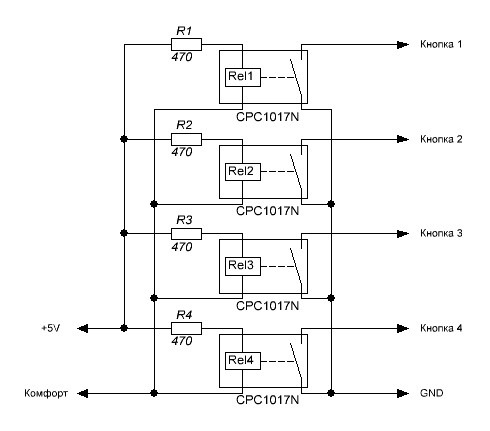

Друга частина схеми.

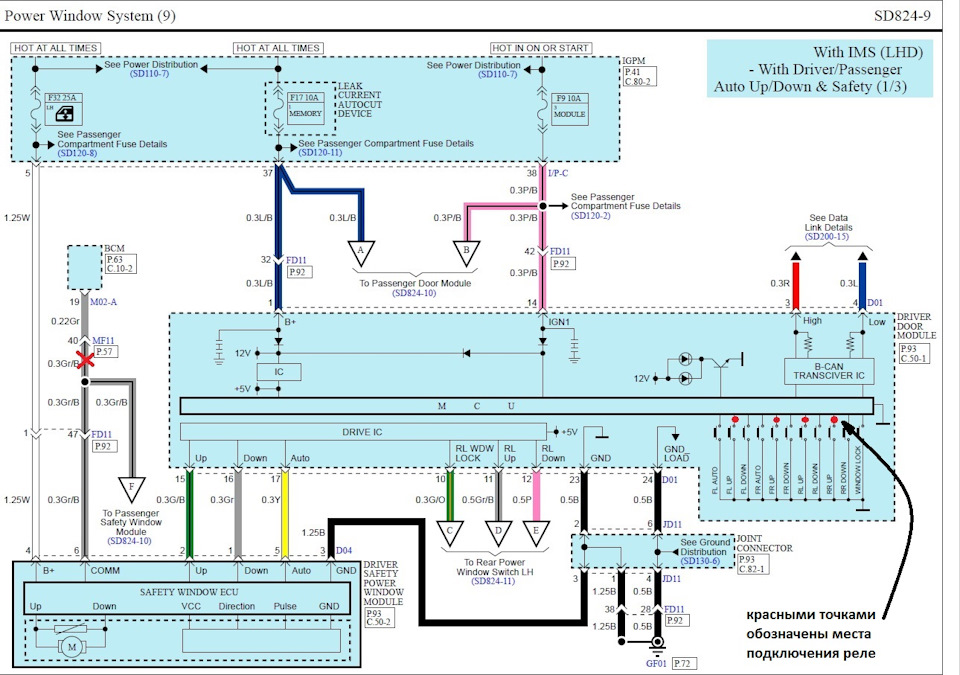

Хрестиком показано місце розрізу та підключення першої плати (перемикача із затримкою)

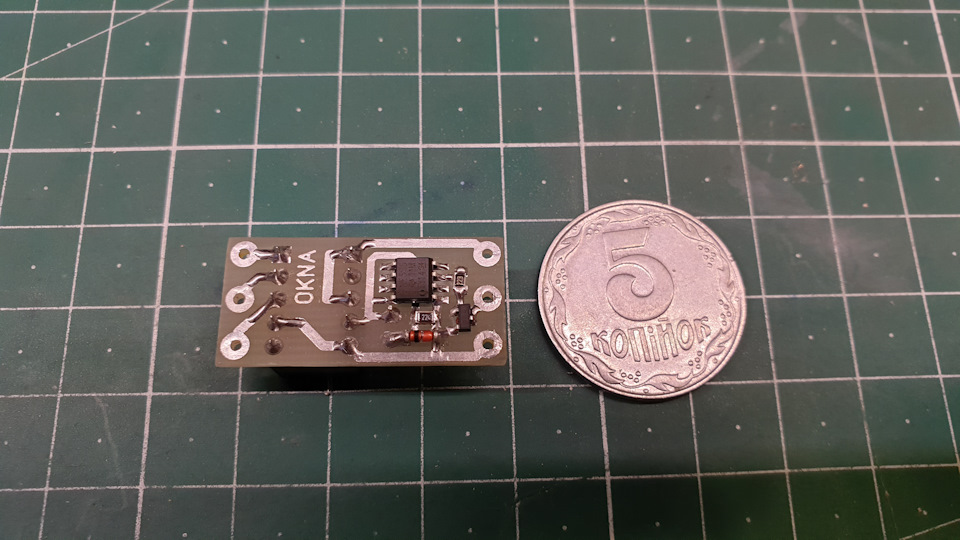

Перша плата

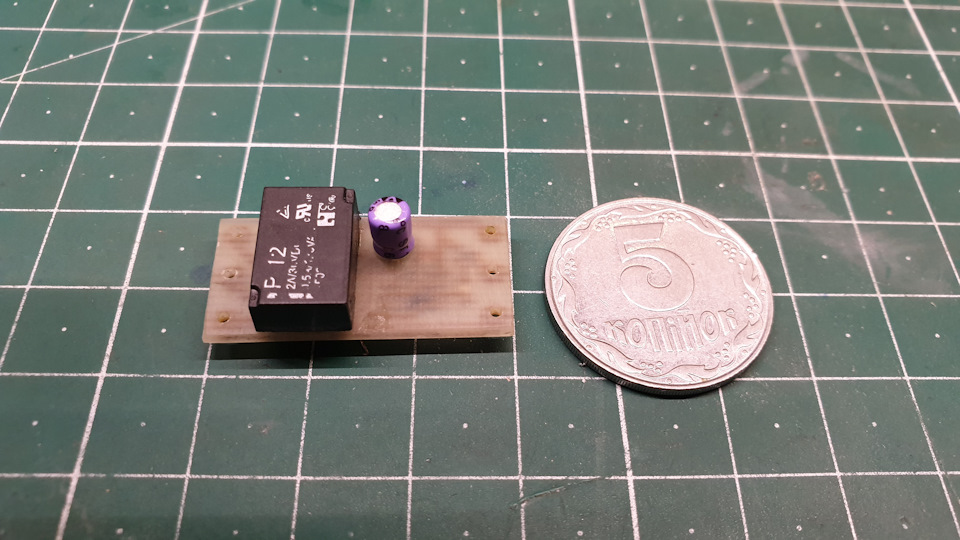

Використання мініатюрних компонентів дозволяє виготовити плату змінімальними розмірами. Твердотілі релюшки також мініатюрні.Найскладніша частина роботи, додати ще один провід у дверний роз'ємтак, щоб не порушувати його функцію. Для роз'ємів знайшоворигінальні піни в старій проводці. І встановив у невикористанімісця.
Розмістив плату з релюшками на контролері управління, якийзнаходиться в одному корпусі з кнопками.
Так само в роз'ємі встановив пін. br>
