Привіт усім…
Колись запитував тут на драйві з приводу кнопки включеннятуманок…Проблема з туманками .Потрібнадопомога…=(
Добрі люди зробили фото фішки з проводками…Такіяк:Wolkmen24, Sem123, Leshkin .
Дякую хлопцям, що допомогли з фотками…
АЛЕ…
Все не так просто…
Виявив що дроти не тих кольорів…точніше деякі з них…+ у них по 7проводків.А у мене 6.=(…
Багато думав у чому може бути проблема …
Спершу кинув перемичку між запобіжниками 11 та14…
Як зробив Leon81.Тут ПТФ.Тимчасове вирішенняпроблеми
Але все одно ніякого результату не було.=(
Тому вирішив зробити все за своїм…
1) Зняв і розібрав кнопку.

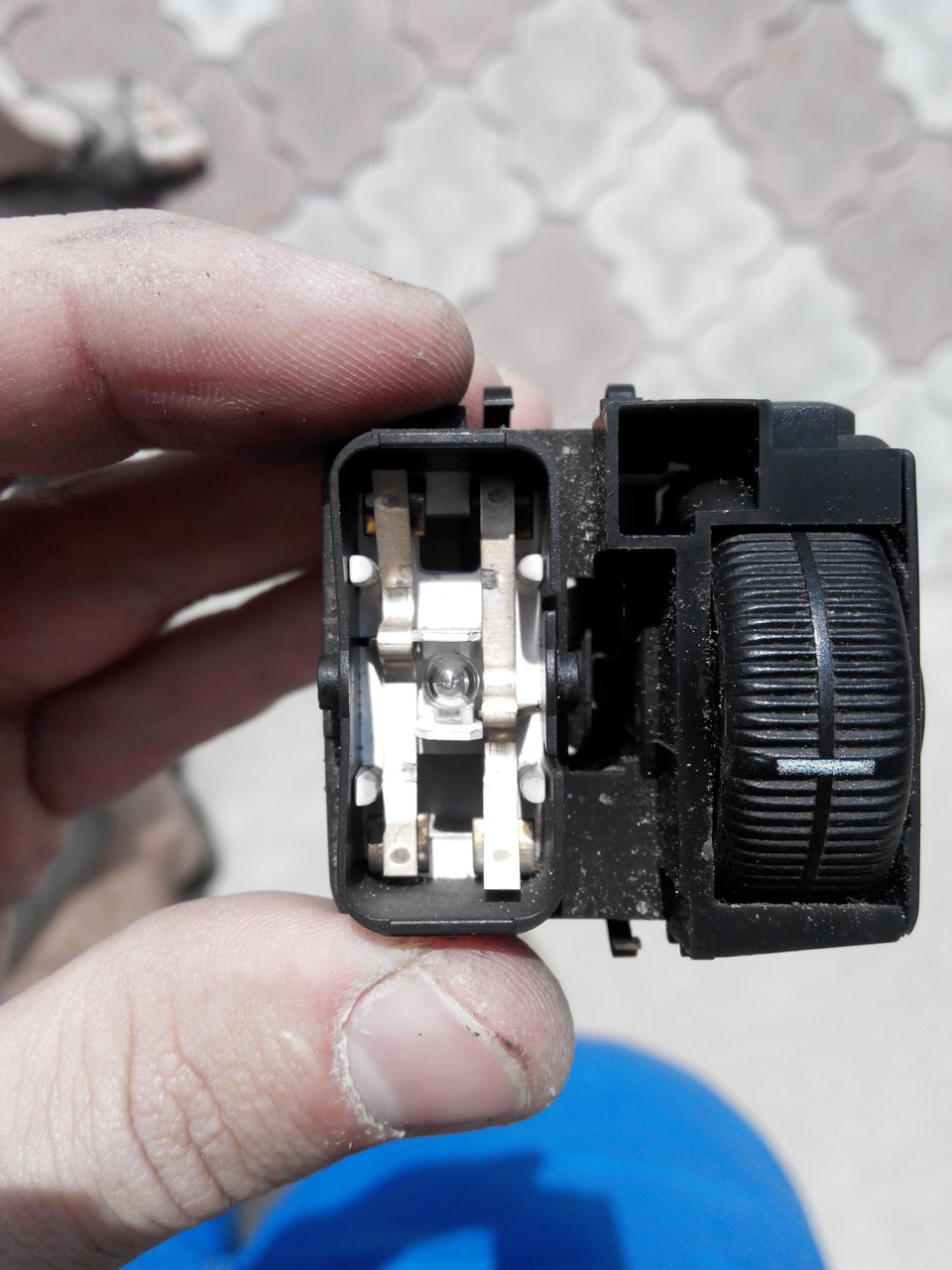

Без кришки.<

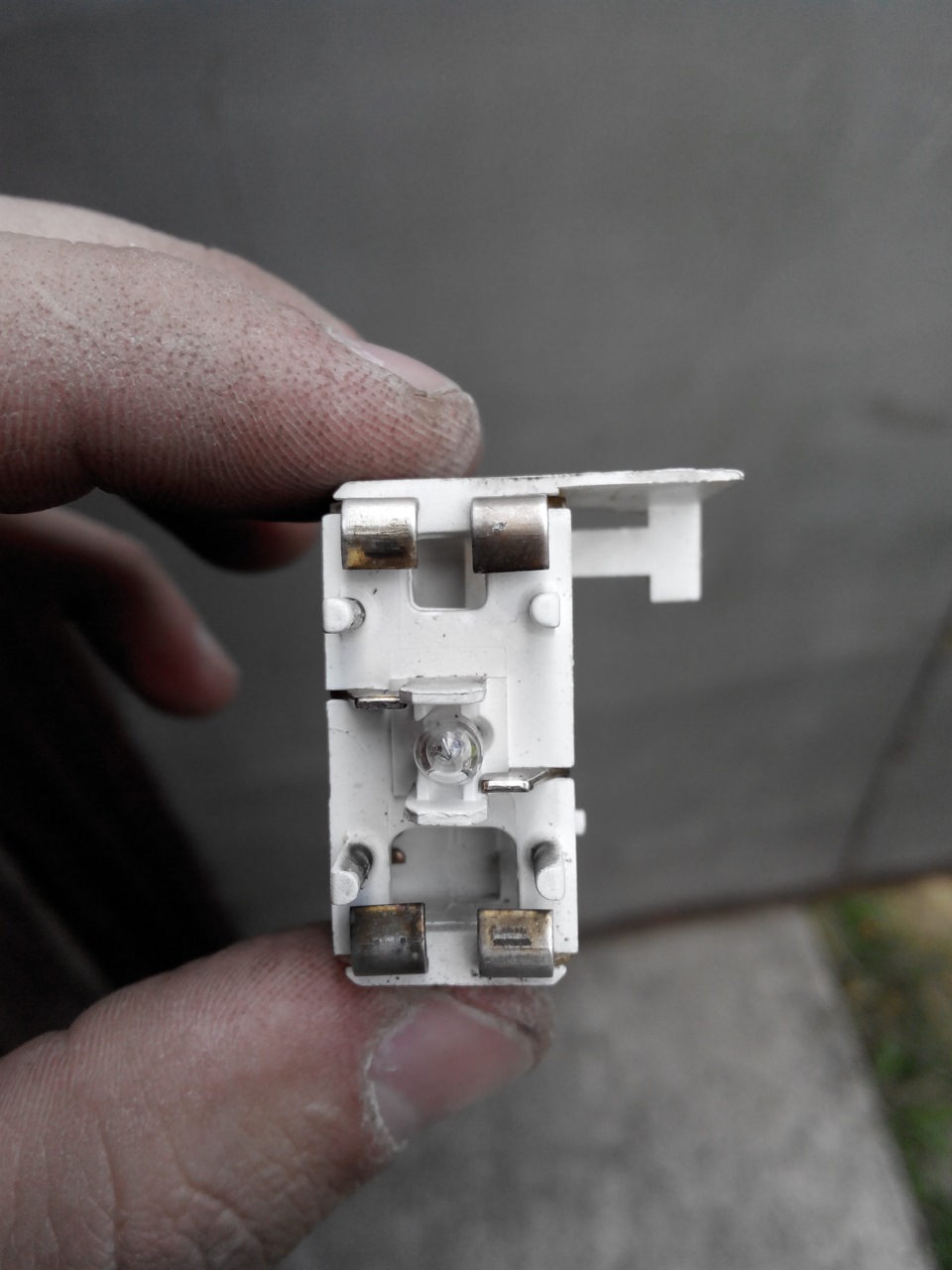

Витягнув з корпусу…

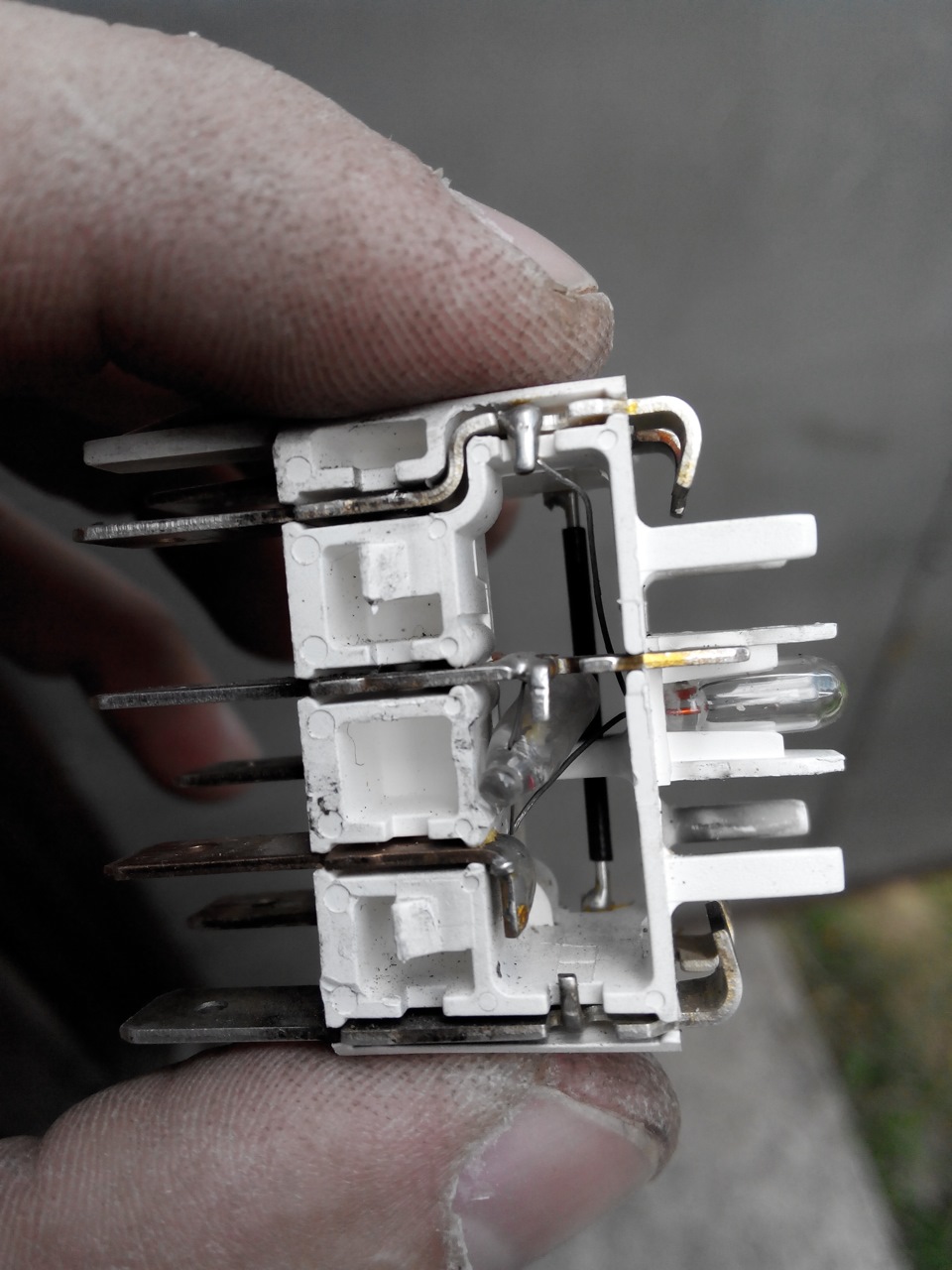

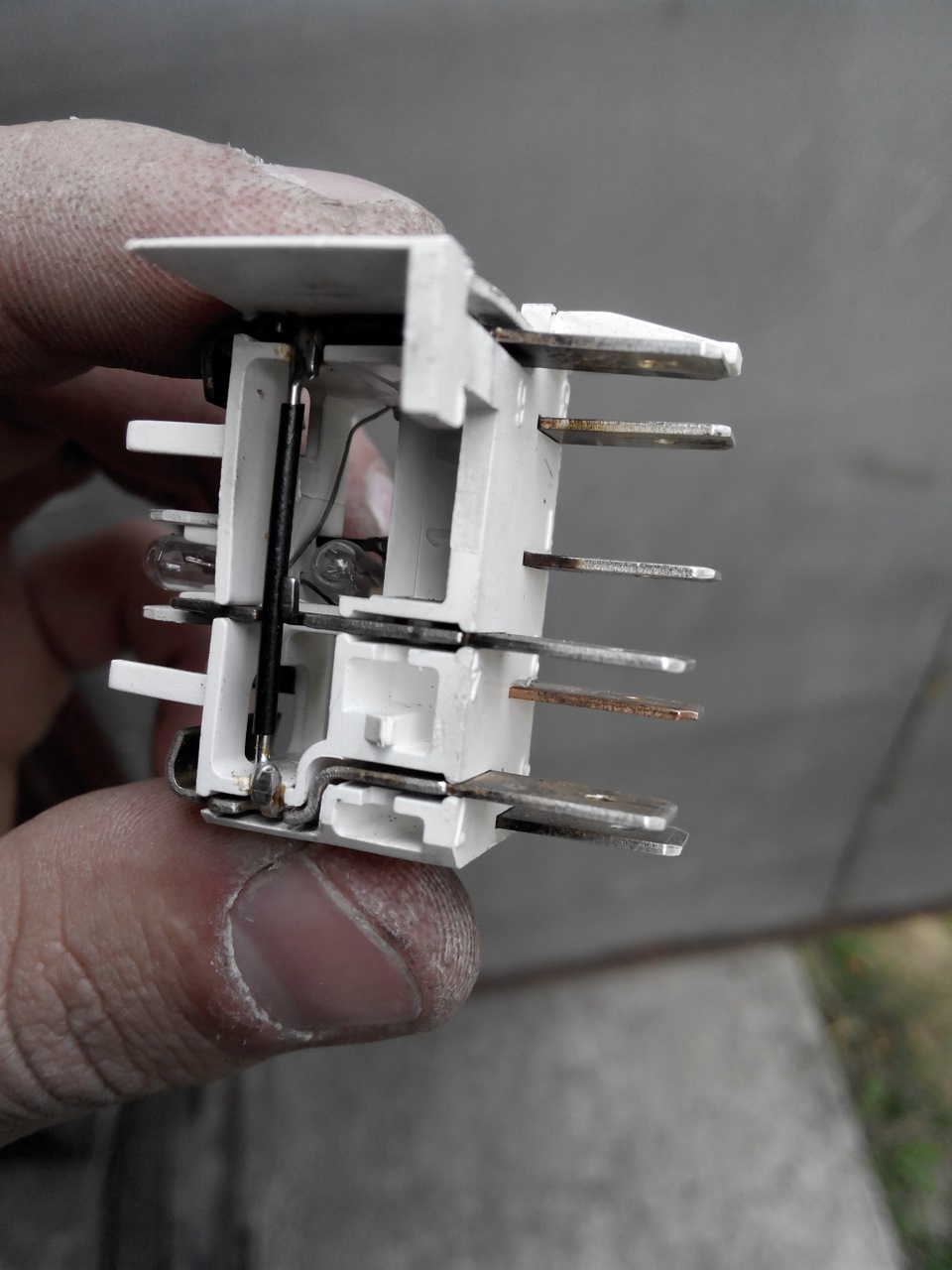

Вигляд збоку.
Переглянув які контакти в якому положенні замикаються... 3)Перепаяв один контакт верхньої лампочки так, щоб завжди світила привключенні габаритних вогнів...Друга лампочка згоріла виявилася((.
4) За допомогою тестера зателефонував дроти…виявилосящо:
Жовтий з білою смужкою (2 шт) — передні туманки Жовтий з сіроюсмужкою (1 шт) - задня туманка
Жовтий з чорною смужкою - плюс при включеному габариті
Коричневий - мінус
> Жовтий — плюс при включеному ближньому світлі фар
5) Контакти які замикаються на кнопці:
Передні туманки< / (положення вниз) - 1 з 3 і 4 з 7/6 (7 і 6з'єднані перемичкою.Видно на фото №4)
Пердні та задні туманки — 1 з 8< /b> і 4 з 6/7
Нейтральне становище — я собі зробив на 1 - "+".На - 2 "-" (привключенні габаритів буде світиться кнопка)
6) Потім зробив перемичку між 1 і 4 контактом, і пустив туди/lt; /i> "+"
7) Зібрав все назад, підключив за такоюсхемою:< br/>
1 і 4 контакти — "+" при включених габаритах
2 контакт — "-"
> 6 та 7 контакти — передні туманки
8 контакт — задня туманка

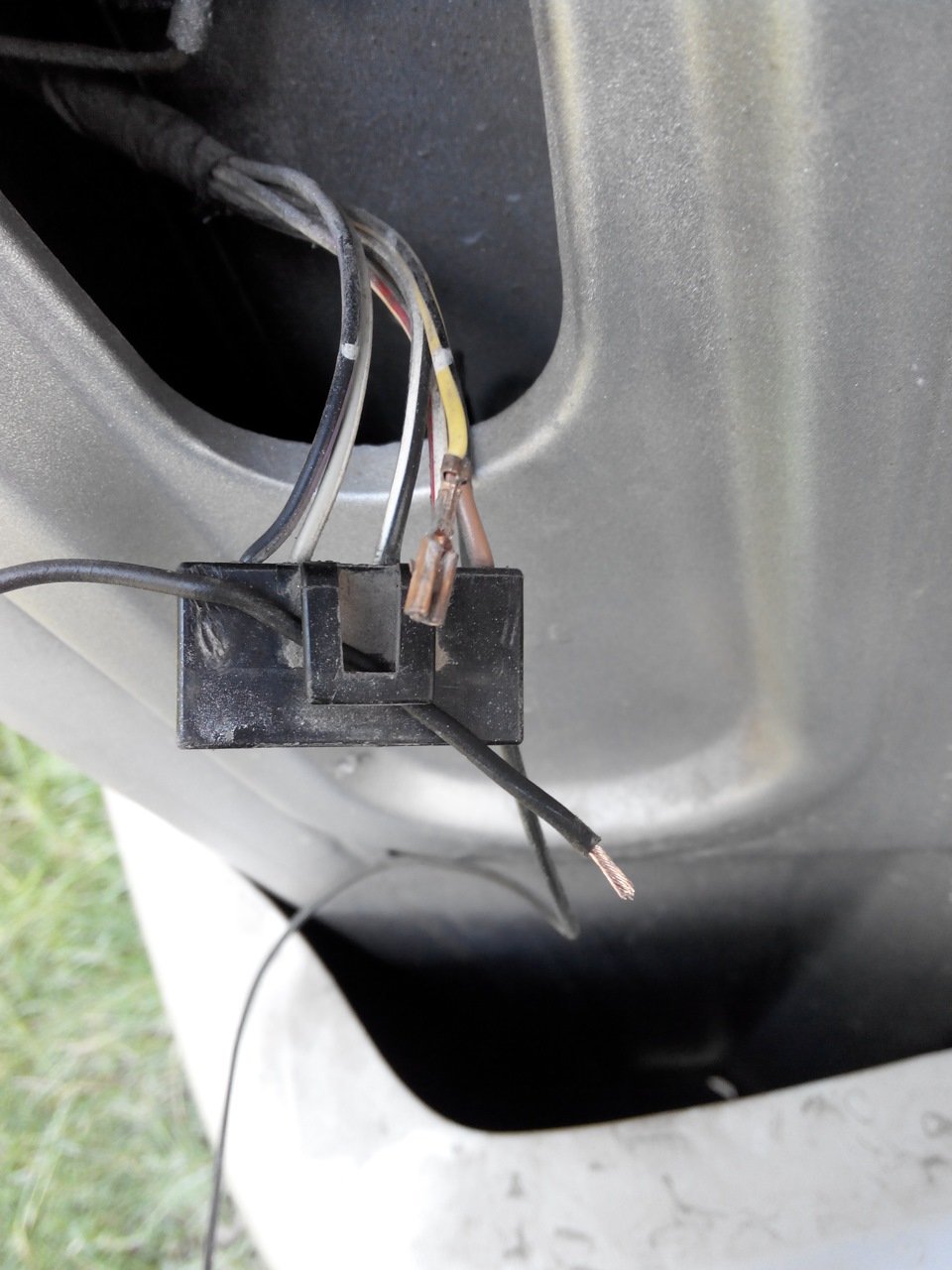

Але при розборі задніх ліхтарів виявив що зправого боку немає дроту на туманку.
Випустив з лівого боку через воздуховод.Внизу…протягнув піддерев'яною підлогою, скраєшку…і завів цей провід з правого боку…Всеє на фото…
Вирішив припаяти.Щоб було надійно…<
Як то так…
Ну і після остаточної перевірки та остаточного складання. Все цедиво засяяло… сторона.=)
Хай буде світло))
Вибачаюся за якість фото…робив на телефон…
"c2"> Все дякую за увагу…
Будуть якісь питання.Запитуйте.Відповім.Допоможу чимзможу...
< b class="c2"> Завжди ваш Drukon33
"все це диво засяяло…=)
Лівий бік.=)
Правий бік.=)
Хай буде світло))
Вибачаюся за якість фото…робив на телефон…
Все дякую за увагу...
Будуть якісь питання.Питайте.Відповіду .Допоможу чим зможу…Завждиваш Drukon33
"все це диво засяяло…=)
Лівий бік.=)
Правий бік.=)
Хай буде світло))
Вибачаюся за якість фото…робив на телефон…
Все дякую за увагу...
Будуть якісь питання.Питайте.Відповіду .Допоможу чим зможу…Завждиваш Drukon33
Коментарі20
У мене така ж проблема, сигналка спалахує, а протитуманки не горять. Дякую!
велике спасибі тобі все допомогло!
типу так
ну в мене взагалі те теж чітко видно, але
кожен робить машину під себе)))
а я пішов ще далі, простягнув дроти на пустушку і через діоди зробив протитуманки ще й додатковими стопами (пасивна безпека) та й варіант, габарит + стоп, на одній лампі, як то мені не дуже
теж хотів так зробити)). але у мене виразно видно коли стоп і коли габарит)). тому не став паяти діоди)))
Стопи повинні бути віднесені мінімум на 10см. від ПТФ, щоб не викликати плутанину. Габарит + стоп нормально відрізняються, якщо тільки не заклеєні або не зафарбовані щільним тонуванням.
я говорю про додатковий стоп (він ніколи не завадить)
так додатковий стоп у туманках або окремо, може ми один одного не допоняли. Якщо в туманках, то не можна.
чому це не можна!
Задні протитуманні ліхтарі Обов'язкова наявність хоча б одного заднього протитуманного ліхтаря червоного кольору. Якщо ліхтар один, то він встановлюється ближче до сторони водія щодо поздовжньої осі автомобіля, сторона водія вибирається від країни, д...
стільки у, я обидва підключив через діоди
аналогічно зроблено. залишилося тільки кнопку з проводами обревізувати))
Клас! Теж давно хотів але руки недоходять того часу немає ...
Також історія була ... але все ж таки зважився.і зробив)
Туманка повинна бути тільки ліворуч, але на мерсі все ж таки зробили ліхтарі повністю симетричними і навіть лампочки вставили, тільки не підключили) Правда на деяких 639 лампочка не стоїть і у ліхтарі навіть отвори під неї немає, але наш народ і з ци...
Чому тільки зліва? Ніяк не можу зрозуміти? Чому не поставити відразу з двох сторін? =)
Толі тому щоб не плутали з гальмом, толі і так сильно б'ють в очі. Не знаю точно, але на більшості машин, де є задні туманки із заводу, то з лівого боку туманка, а з правого на тому ж місці стоїть з.г.
Зрозуміло.ну х.з… у мене тепер і праворуч і ліворуч))))).=Ь…
