Заміна радіатора кондиціонера (конденсора) на Hyundai i30 cw 2011

/**/

Предісторії.
Ось і настав час для моєї Айки провести заміну радіатора"кондиціонера.
Все почалося з того, що після заправки на неякісному СТО (так, мійкосяк), які перевірили тільки тиск у системі, через тижденькондиціонер перестав охолоджувати.А ця ситуація сталася при поїздців 30 градусну спеку … (((
Думаю Ви зрозумієте, що відбувалося в салоні. Це був жах! Такевраження, що за бортом +30, а в салоні цілих +50! )). Рішенняпоїхати на перевірене СТО і провести повну діагностику.
Результати діагностики показали на незначні тріщини в радіаторі -тиск вони тримають +/-, але при русі збільшується вібрація і фреонвивітрюється - і, як результат - необхідність заміни конденсора.

Замовив радіатор фірми Nissens 940007 (оригінал Hyundai/Kia976062L600).Замовлення робив через сайт Avto.pro.
Після отримання радіатора постало питання його заміни. Так як наСТО сказали, що запис на заміну можливий лише через 4 дні, а чекатине було часу, бо наближалася подорож на море. Тому вирішивзвернутися до інших фахівців, оскільки попередньо повідомляли, щодля заміни радіатора, потрібно повністю розбирати передок! що менедуже здивувало. Вирішив пошукати на форумах, і не прогадав! .
Було прийнято рішення провести заміну самостійно, і як виявилося, це було дуже правильно.
Процес не є складним і не передбачає РОЗБІР передка!

>

І так, заміна радіатора кондиціонера на Hyundai i30 cw 2011.
1. Необхідна головка на 10.
2. Пара рукавичок.
3. Бажання зробити авто комфортним. =)
Заміну радіатора виконував при порожній системі. Фреона був. Якщо всистемі є фреон його можна злити, як зазначено у статті Замінаконденсора (радіатора) кондиціонера

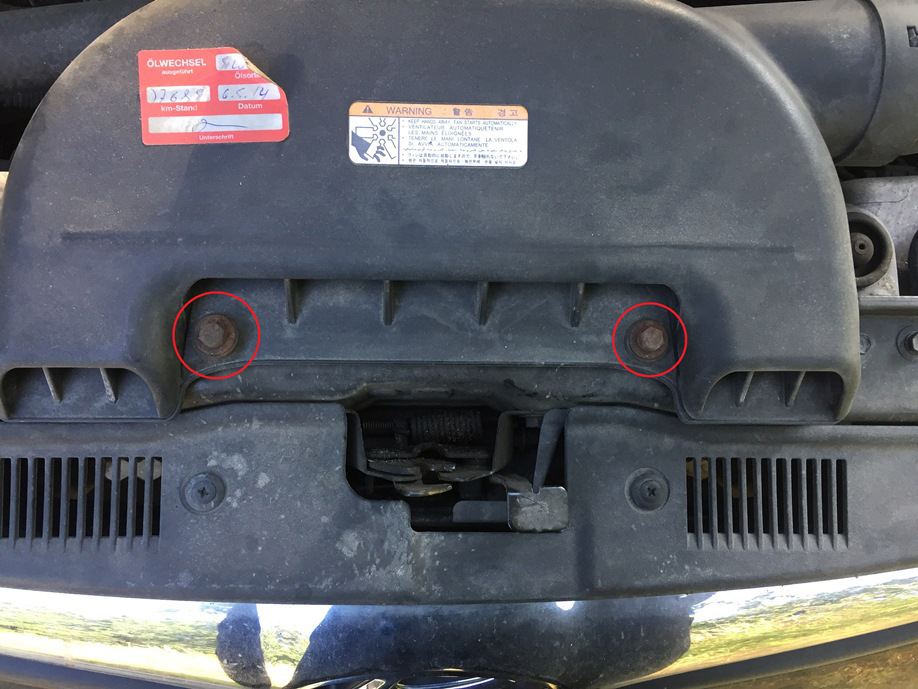

Відкручуємо болти та знімаємо повітрозабірник.

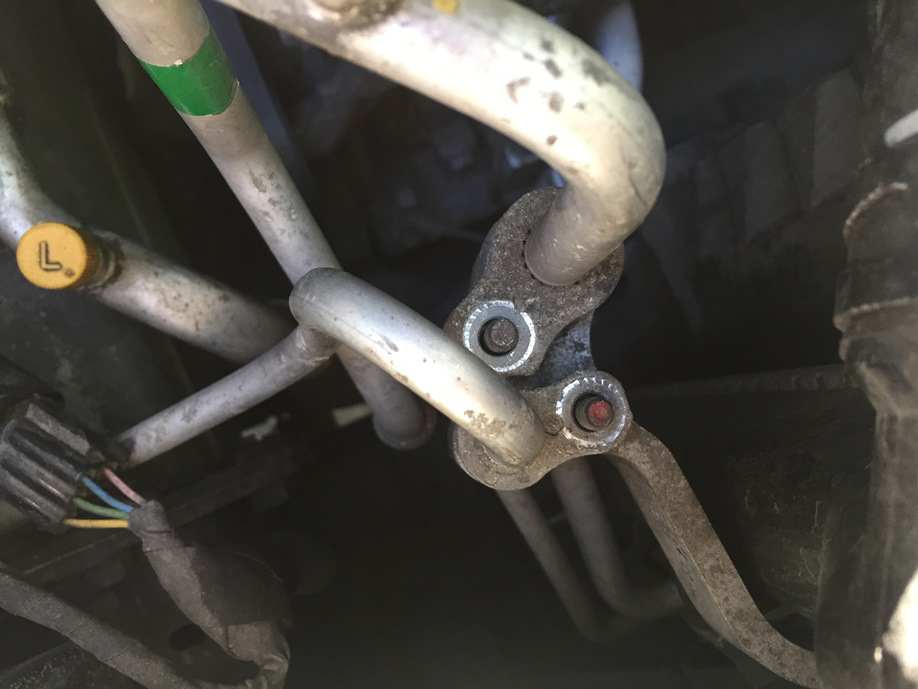

Відкручуємо гайки, які з'єднують патрубки радіатора із системоюкондиціювання.<

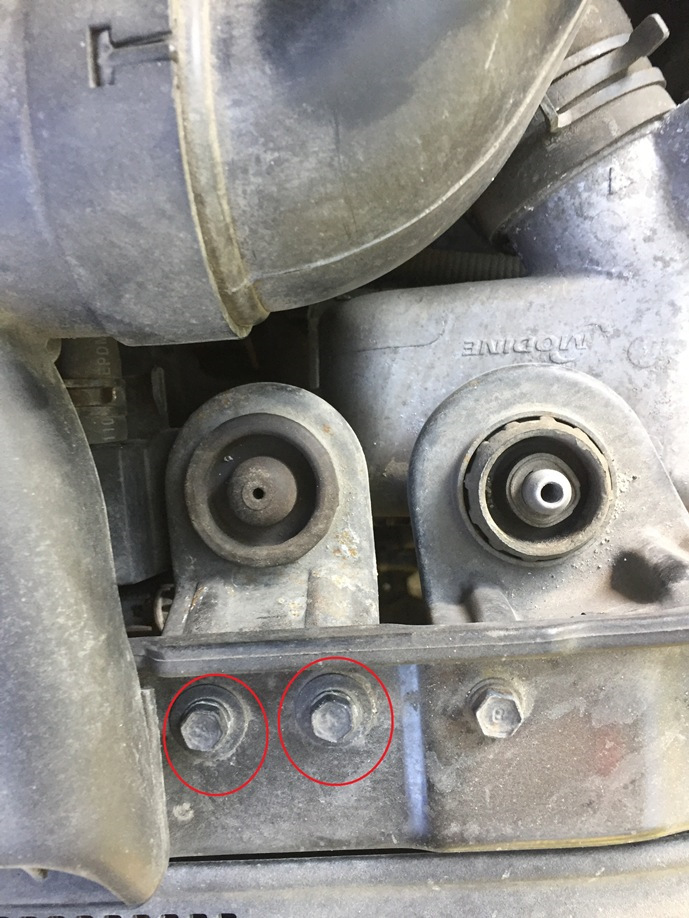

Відкручуємо дві подушки тримача основного радіатора та знімаємоїх. (ліва)

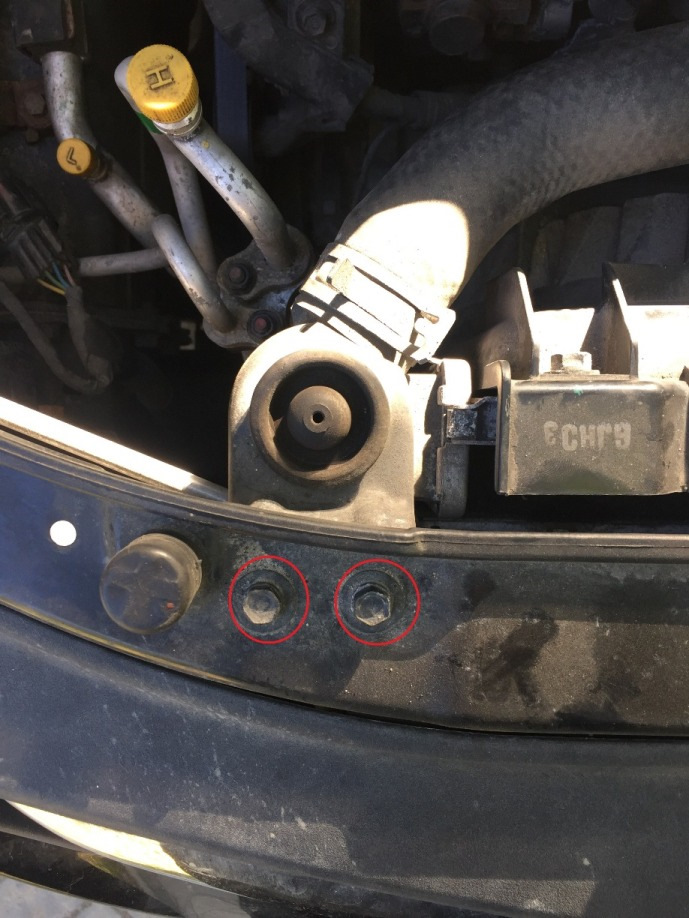

Відкручуємо дві подушки тримача основного радіатора та знімаємоїх. (права)

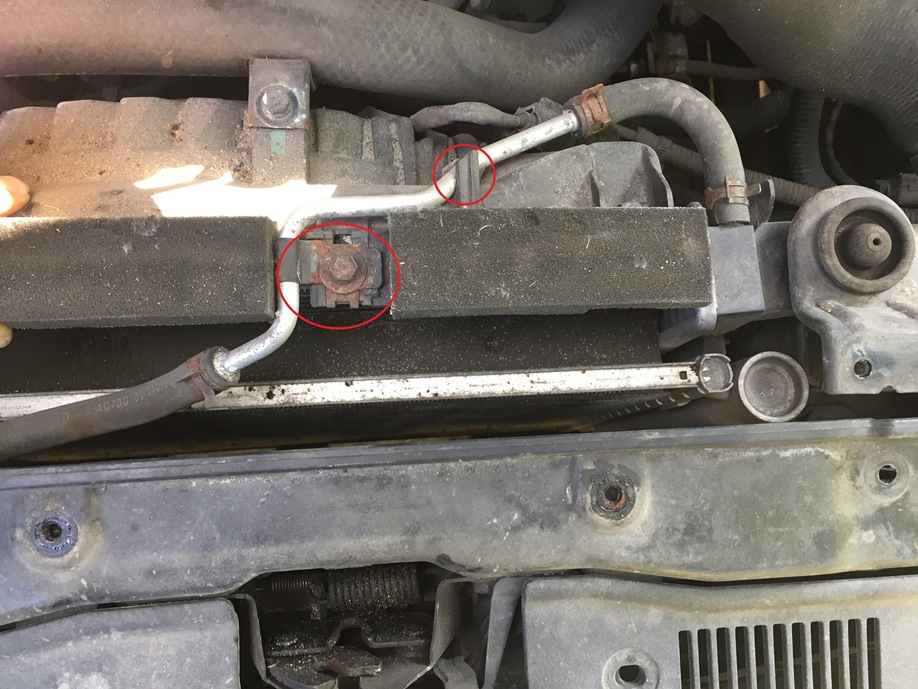

УВАГА! Тонкий нюанс на Айках (зокрема на дизельних) До верхуосновного радіатора прикріплений патрубок від розширювального бачкаохолодження! Його потрібно відкрутити від радіатора та обережнозняти із засувок на корпусі авто. Після цього у Вас буде вільнийдоступ до радіатора кондиціонера.
Клямки на корпусі
Після того, як відведете патрубок охолодження від радіатора, необхідно віджати блок радіаторів до двигуна, він повинен вільнорухатися в діапазоні 7-15 см.
Радіатор кондиціонера кріпиться до основного радіатора на 2 клямкиі фіксується в 2 місцях знизу радіатора. Винуватець у повній красі— старий радіатор кондиціонера, який має посипані стільники тавелику масляну пляму. На моєму старому радіаторі були по діаметруприклеєні поролонові вставки. Я їх переніс на новий.
Старий радіатор
Процес зняття полягає в акуратному знятті із засувок та обережномупіднятті конденсора.
Все, радіатор кондиціонера знятий./p>
Новий радіатор прийшов із новими ущільнювальними гумками насполучні патрубки та новими шпильками. Я оглянув старі гумки – унормальному стані, без тріщини, тому їх не змінював. Шпилькивикористовував нові.
Nissens 940007
При розкрутці нового радіатора, був шум повітря. Читав на форумах —це підтвердження герметичності радіатора.
Новий радіатор з поролоном.
Процедура встановлення відбувається у зворотному порядку.

Як бачите, нічого складно.

<
PS Також при знятті радіатора доцільно оглянути основний радіаторна наявність бруду. Його можна помити або пройтися щіточкою, щопокращить тепловіддачу.

Загалом заміна зайняла близько 2:00 годин.
Ціна радіатора 1700 грн
Діагностика кондиціонера 0 грн
Заправка 600 грн

"
