BM9213, робимо кабель для діагностики та прошивки Січень 7.2

Здрастуйте друзі, давненько не писав, проект трохи припиненийчерез брак часу і деталей ) думаю багато хто мене зрозуміють, азараз по темі .
Нещодавно друг dastinnight
перейшов на інжектор, і як би вже прийшло діло до чіпа, на благо унього був е** січень 7.2, що дало нам зелене світло) далі справапішла за адаптером проводами і фішками, але це потім, спочаткунакидав схему в паїнті. Потім почали скуповувати фішки, знадобилосяодна фішка мама і дві фішки у відповідь тато на 4 контакти (йдутьна фари в зубилоподібних）, також використовувалися фішки на 2контакти, 1 мама і дві папи у відповідь, по проводахвикористовувалося близько 2.5 метрів 3 жильного дроту, і близько 3метрів 2 жильного, коробка для адаптера bm 9213 була взята зроутера, також подовжувач юсб на 1 м ., фішка на 81контакт ебусічень 7.2 і йому подібних, резистор 4.5 кОм (такий був підрукою)ізолятора, паяльник, термоусадка та схеми, в іншому все нафото, шкода процесу не зняв .

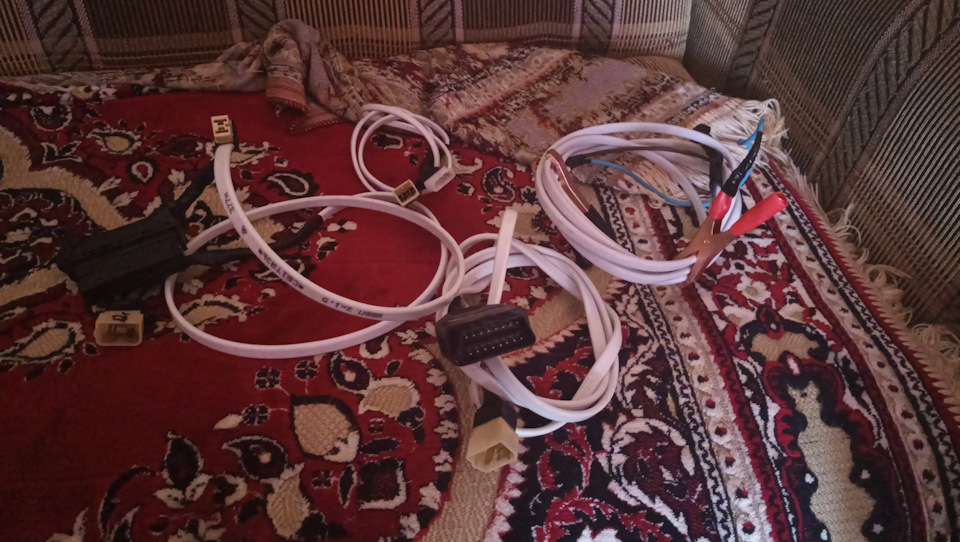

така пачка вийшла)

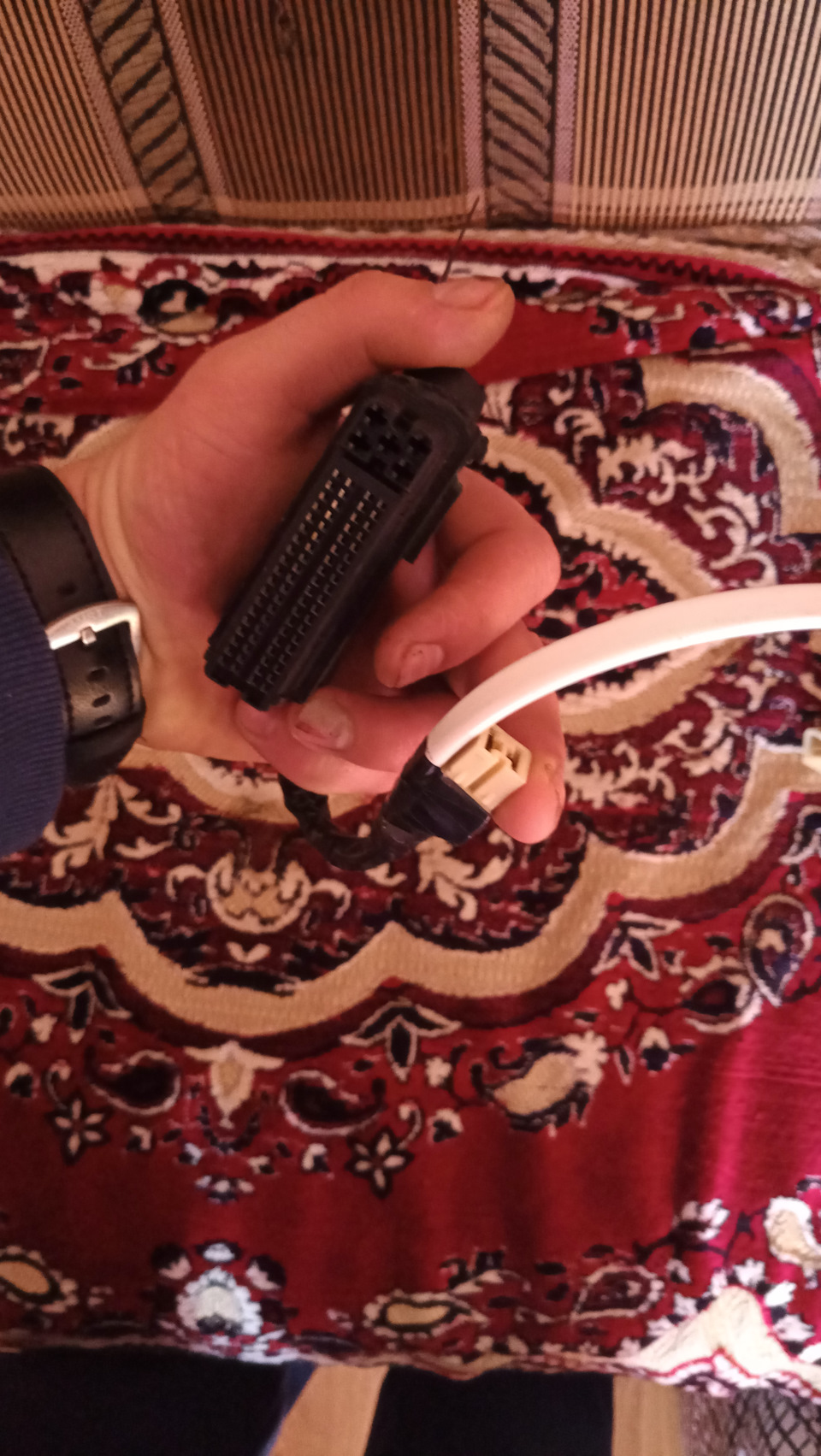

сам кабель перепрошиви

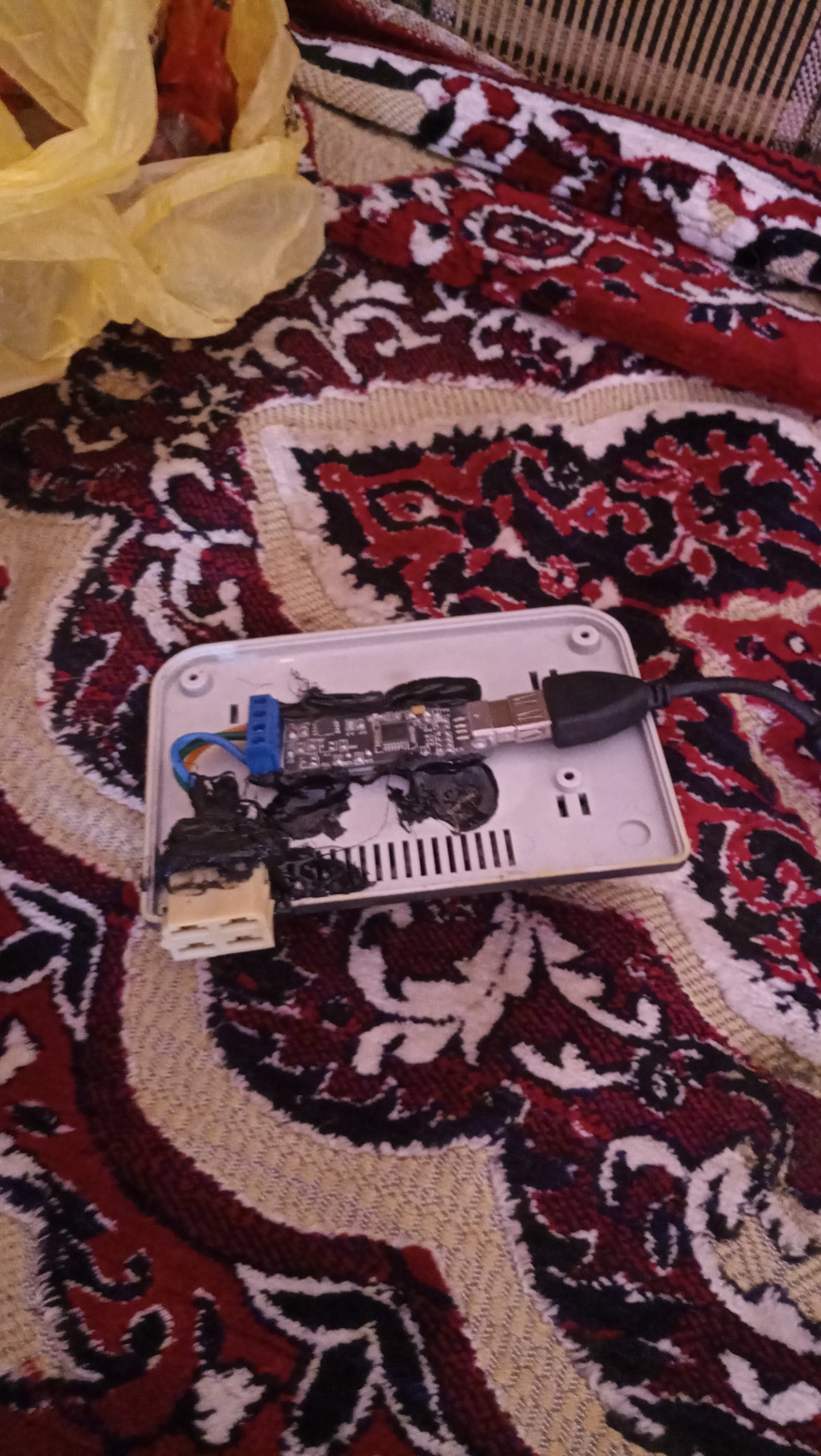

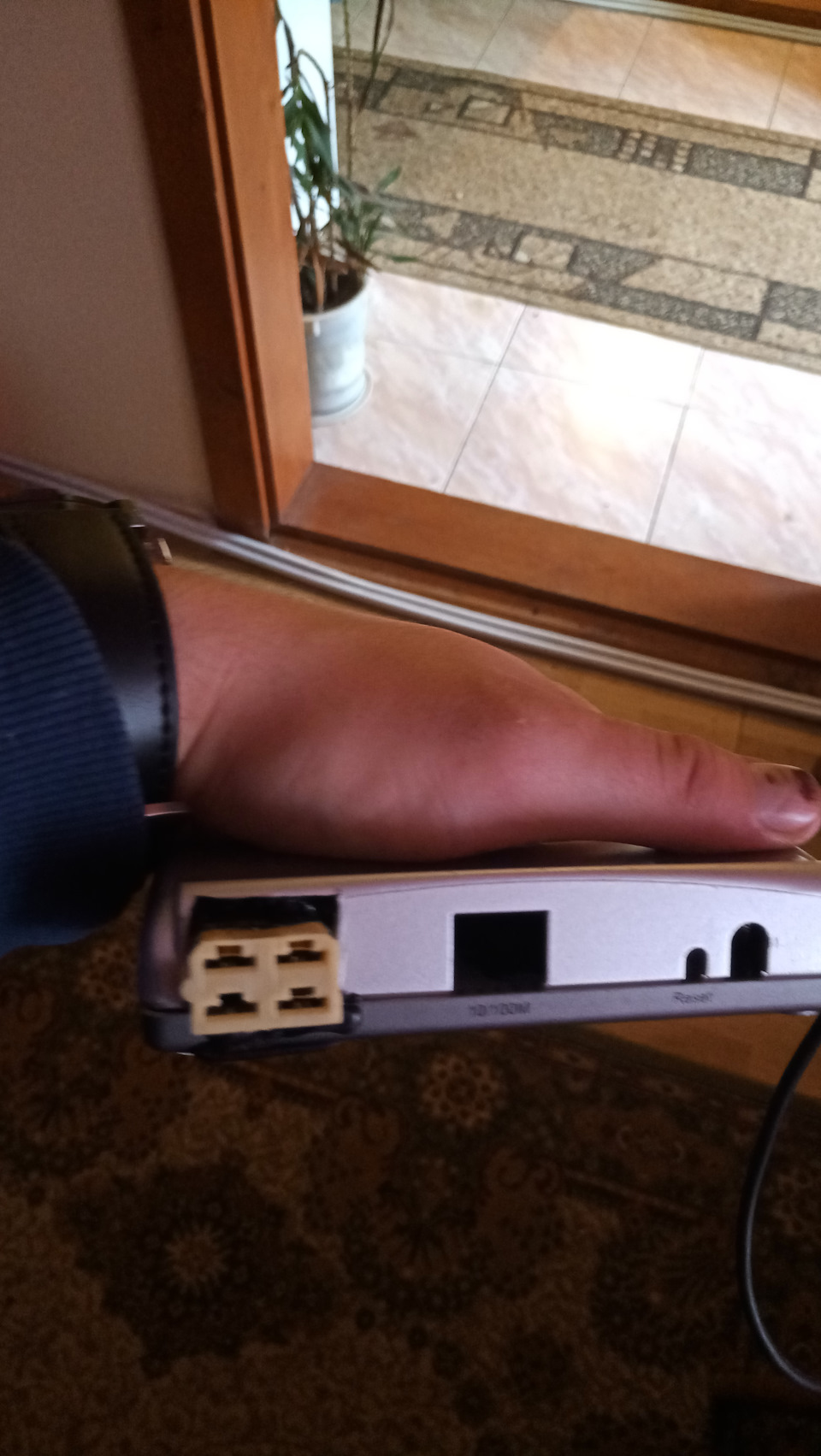

корпус для адаптера адаптера 1
2 - 3 - провід живлення на акум з крокодилами
кабель діагности обд 2

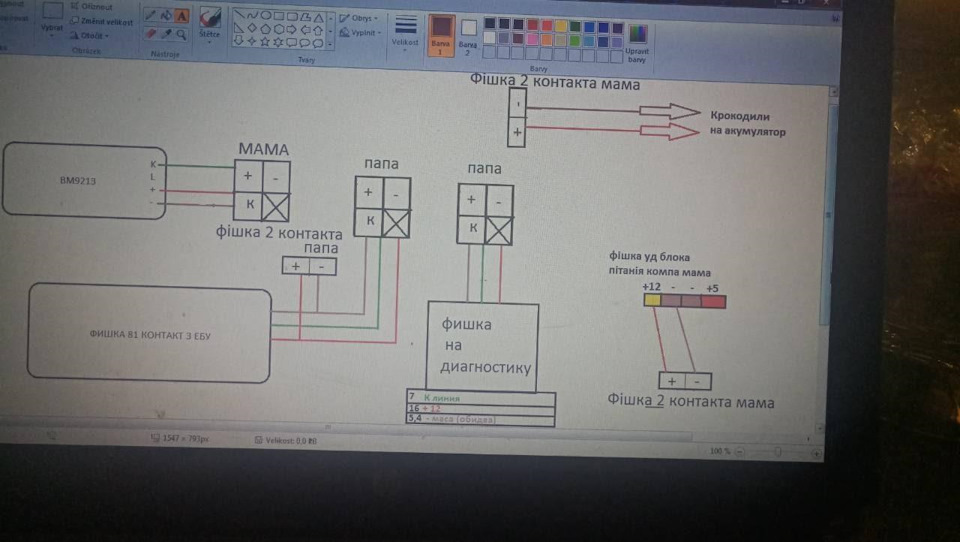

схема підключення до е** розему
