Датчик рівня палива

Ось на вихідних зробив датчик рівня палива, за основу було взятодатчик від ВАЗ 2108 за 48грн.
Рідний датчик був знятий повністю, і в пластині на якій він буввстановлений були зроблені, один отвір під установку важеля зпоплавком від ВАЗівського датчика і три отвори під установку кришкидатчика.

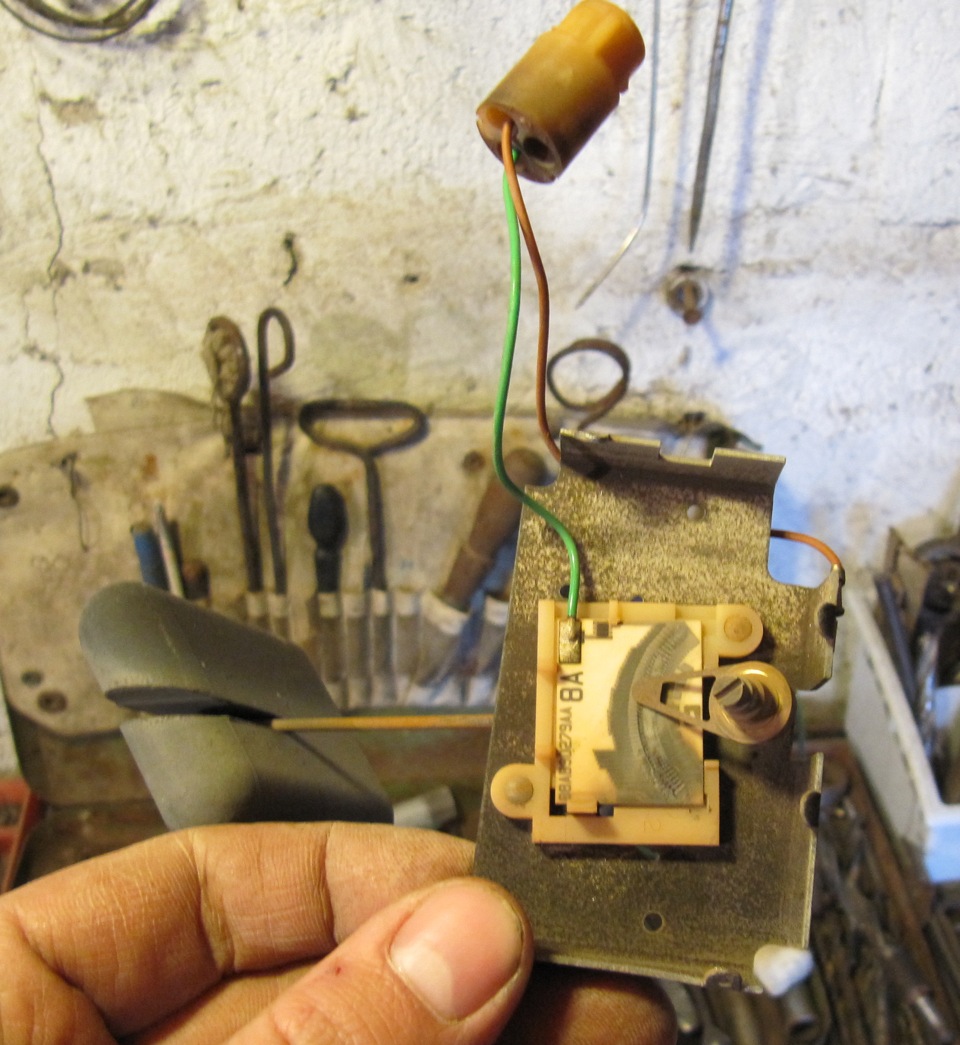

Рідний датчик

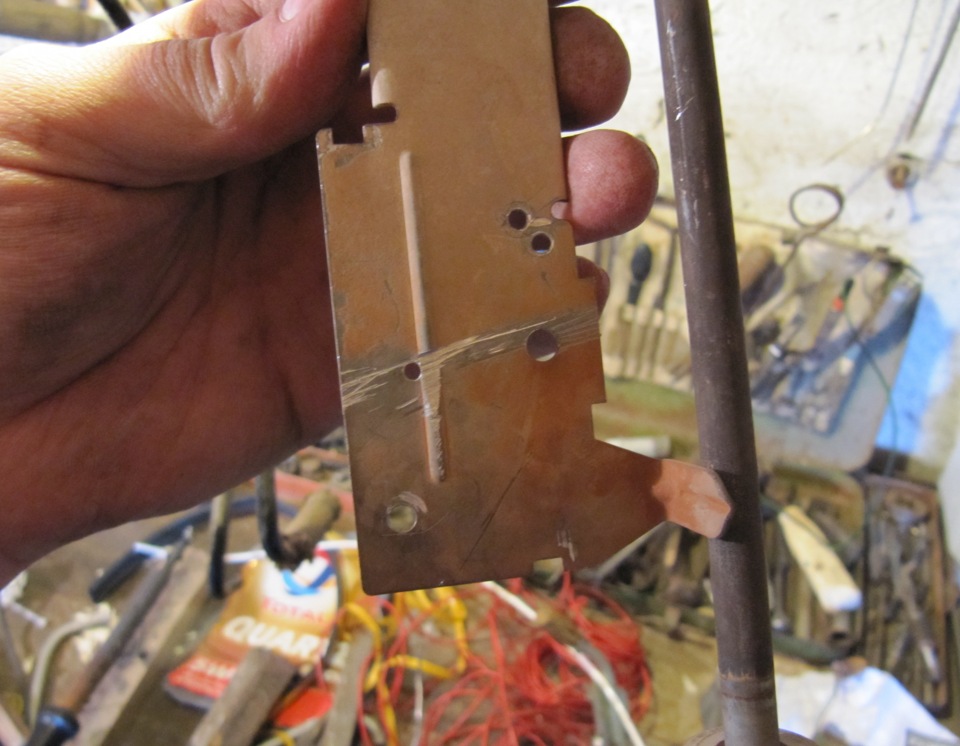

отвори в пластині під установку нового датчика

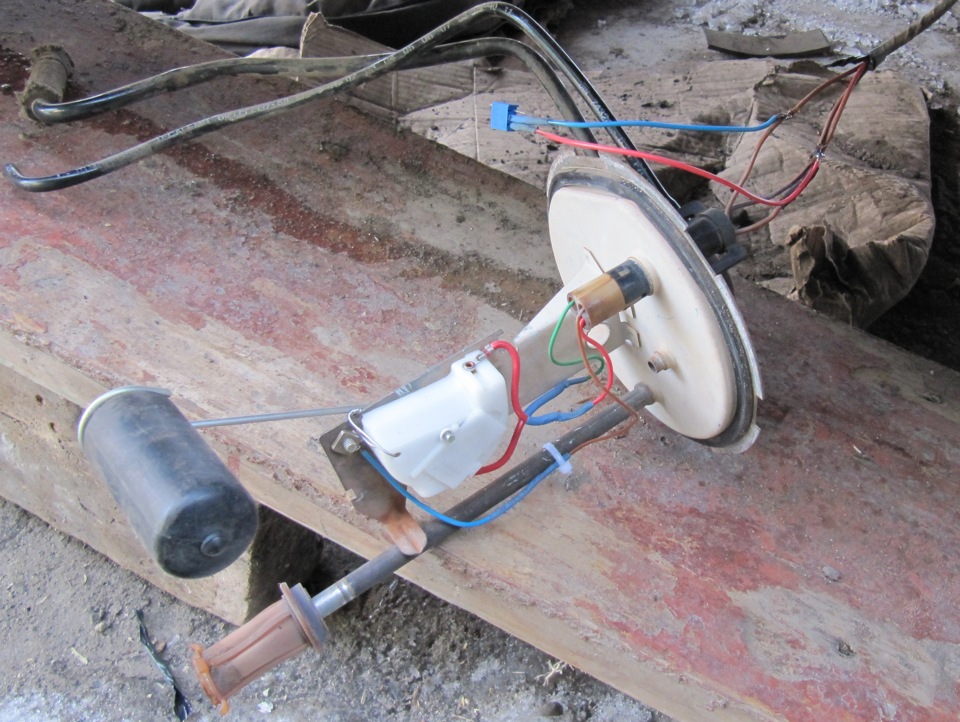

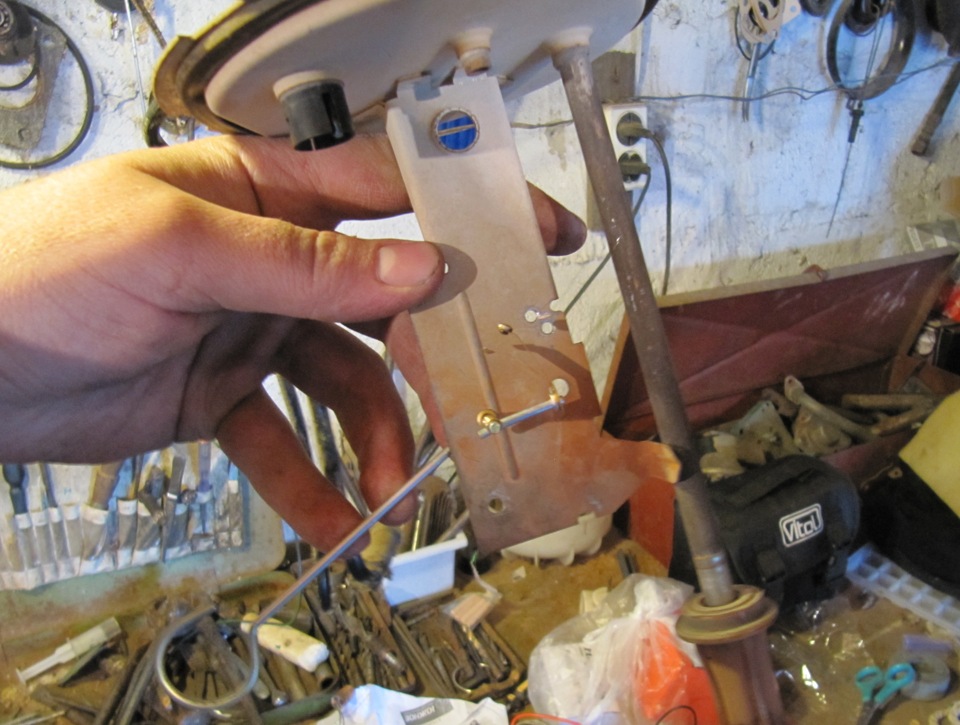

встановлений важіль ВАЗівського поплавця Так як з отворами трохи невгадав, то одна ніжка на кришці відламалася, довелося надійноприкрутити дротом :) Паралельно датчику був впаяний підстроювальнийрезистор на 510 Ом, перед датчиком резистора не знадобилося.резистора було відрегульовано перед встановленням датчика в бак, таким чином, щоб при опущеному поплавці, стрілка на панелі приладівбула на мінімальному положенні, переміщенням поплавця в середнє таверхнє положення, також були перевірені показання, після чогодатчик був встановлений.
<
Також був підпаєний провід на контрольну лампу, пізніше збираюсяпоставити лампочку на панелі.

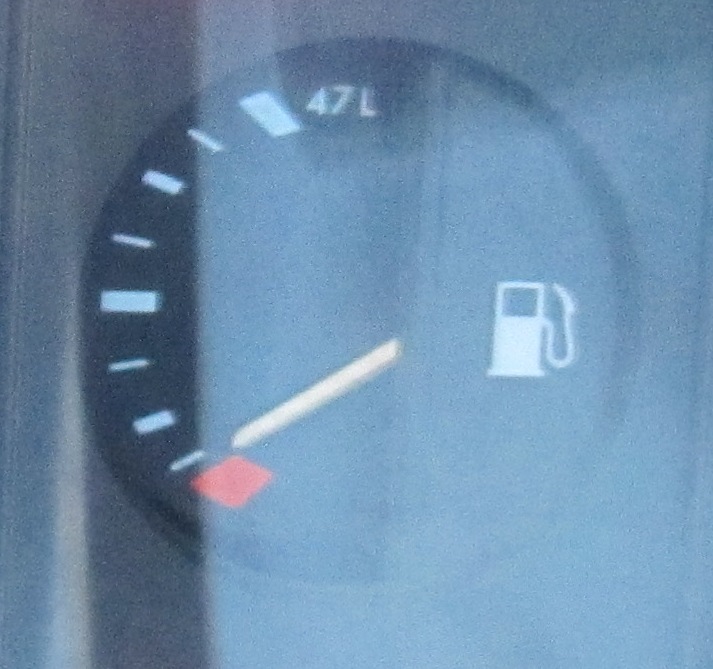

в бак було залито 5 літрів бензину
10 літрів бензину
20 літрів бензину
30 літрів бензину
.
