Кілька місяців тому підглянув у Wodoley запис у журналі про блок ДХО. ru/production/drl_2.htm) Але як виявилося, вони не відправляють в Україну.Товариш на роботі нарив ще цікавіший прилад -

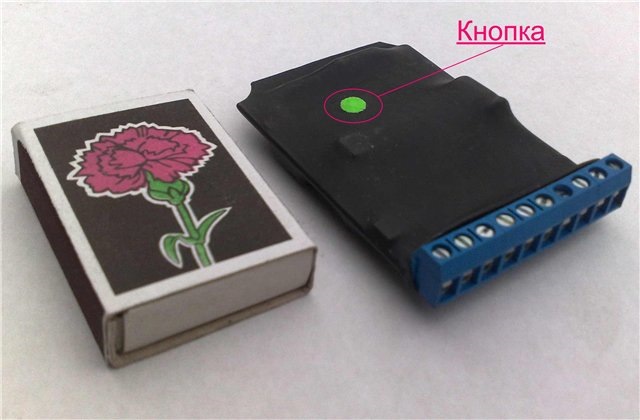

Власне сам прилад виглядає так:
Прилад КФД-2-12 призначений для реалізації використання будь-яких штатних і позаштатних фар автомобіля як денних ходових вогнів в автоматичному режимі. А саме:
- прилад розрахований для підключення як ДХО (денних ходових вогнів) будь-яких штатних та позаштатних фар (ближнього світла, далекого світла, протитуманних фар, а також будь-яких освітлювальних приладів, встановлених додатково, з напругою живлення +12В і сумарною потужністю до 120Вт на кожному з двох каналів - позитивному та негативному); має два режими роботи:«Ксенон» - адаптований для роботи з блоками розпалювання газорозрядних (ксенонових) ламп, і «Галоген » - для роботи з лампами розжарювання (у тому числі галогенними);
- допускає послідовне використання відразу трьох режимів роботи підключених як ДХО фар - забезпечення початкової яскравості фар в діапазоні 10-100% (ступінь зміни яскравості регулюється користувачем), потім подальша зміна яскравості в діапазоні 10-100% яскравості (ступінь зміни яскравості регулюється користувачем) і вимкнення ДХО при надходженні відповідних сигналів; визначає момент запуску двигуна (саме запуску двигуна, а не включення запалювання) ) та автоматично включає ДХО через 5с після запуску (при цьому момент запуску визначається програмно; специфічних підключень, наприклад до датчика розподільного валу, тиску масла, генератора, бензонасоса і т.Д. - не вимагається);
- забезпечує можливість оперативного включення та вимикання приладу штатними органами управління світлом (при стандартному підключенні - це потрійне клацання тумблером габаритних вогнів);
- для включення ДХО не вимагає включення габаритних вогнів (відповідно, підсвічування приладової панелі, номерних знаків і т.Д.); передбачає однакову функціональність як з лампами, що керуються через «+», так і з лампами, що керуються через «-» (є два окремих силових канали, що працюють синхронно);
- може вимикати ДХО при надходженні сигналу, що має як активний «-», так і активний «+» (наприклад, при постановці машини на гальмо стоянки, установці селектора АКПП в положення "Park", включенні ближнього світла або при будь-якому іншому сигналі); - відразу після вимкнення запалення відключається живлення приладу; - всі налаштування приладу енергонезалежні, т.Е. Е. Зберігаються після відключення живлення; зберігаються всі функції штатного управління освітлювальними приладами; дається можливість мінімального втручання в штатну електропроводку без необхідності різати дроти (як наслідок - можливість легкого демонтажу без ознак підключення приладу);
- за рахунок зручних гвинтових клемників можлива легка перекомутація приладу при необхідності зміни типу фар, що використовуються як ДХО, або інших налаштувань;
- принцип налаштувань КФД-2 12 заснований на тому, що користувач сам вирішує:які фари використовувати як ДХО; коли їм горіти і з якоюсь яскравістю; коли потрібно повторно змінити яскравість і до якого ступеня; коли вимикати ДХО. Таким чином КФД-2-12 надає можливість користувачам самим побудувати алгоритм роботи, не нав'язуючи при цьому будь-яких обов'язкових схем. Вартість та ж, що і перший представлений прилад, Тож ми його негайно придбали. Плюс знадобилися врізні клемники

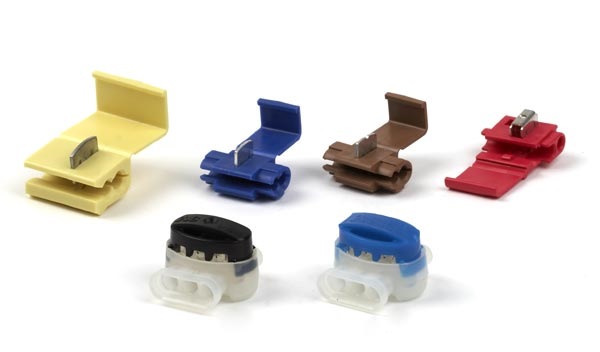

Трохи дротів 1, 5 і 0, 75 квадрата, трохи гофри діаметра 7 мм і 4 мм, пара клем (внутрішній діаметр 8 мм), кільце запобіжника (15А) та й схема елекрики нашої улюбленої М11))) В установці гранично все просто. Все гранично ясно описано в наданій схемі з приладом. Ніщо не паяли, ні різали, просто врізалися в проводи, що вже є, за допомогою врізних клемників.

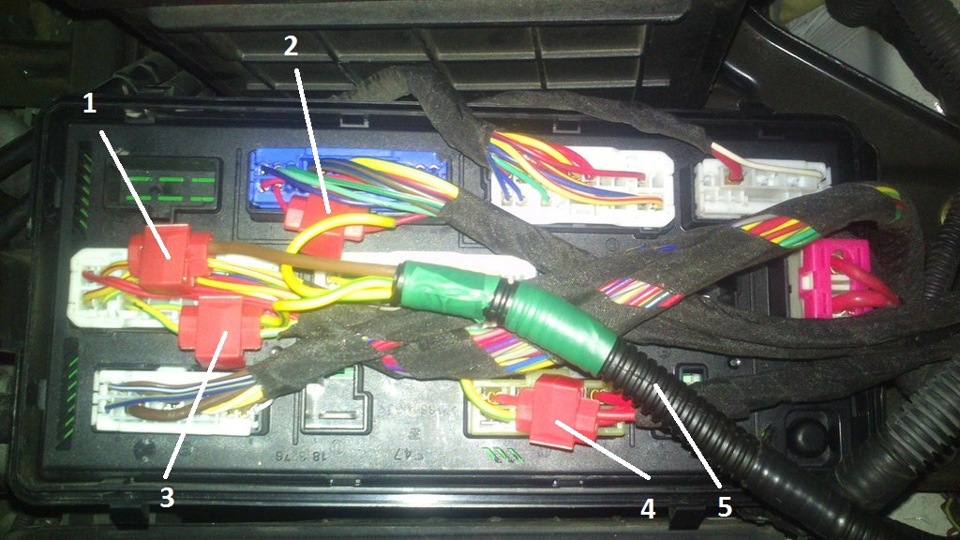

І так:перевернули блок запобіжників і всі потрібні проводи знайшли тут
1. Жовто-червоний провід - дальнє світло
2. Червоний тонкий провід - габарит
3. Жовто-зелений дріт - ближнє світло
4. Чесно, не пам'ятаю на що, але нам потрібен сигнал на прилад, що двигун заведений і ми його там знайшли) Червоний провід.

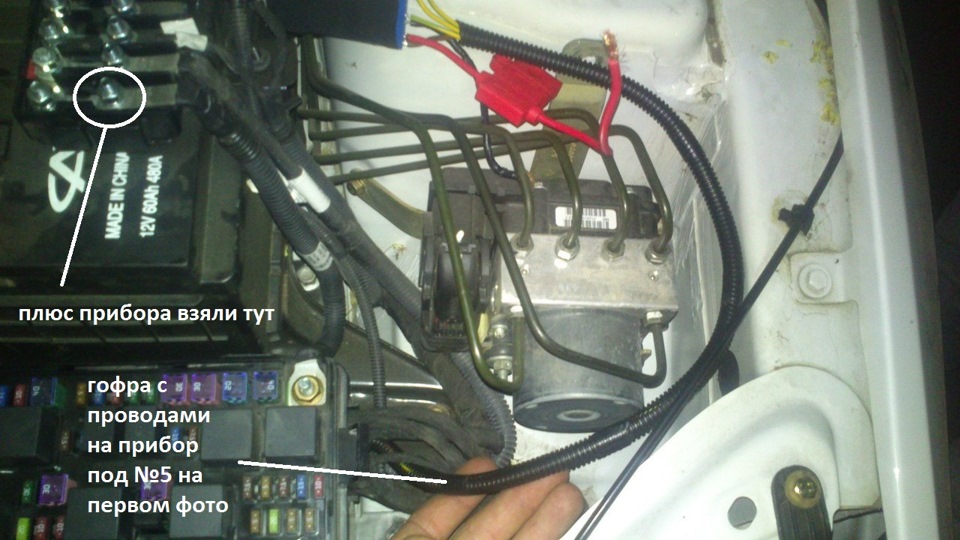

5. Джгут проводів у гофрі йдуть до приладу.

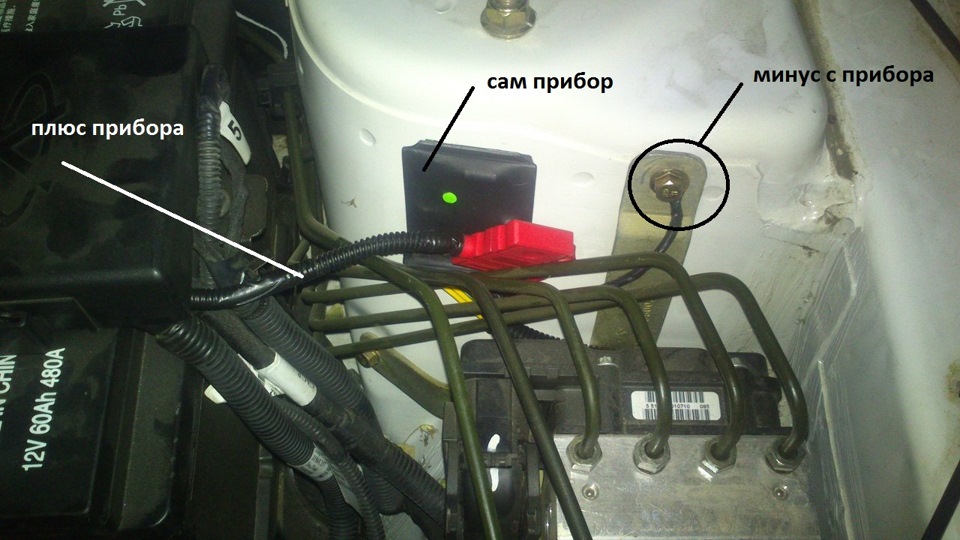

Прилад посадили на двосторонній скотч.
Єдине ми не підключали до гальма стоянки, рідко машина стоїть заведена, в основному глушу двигун.
Загалом все, відео буде трохи пізніше. Сподіваюся, мій пост принесе Вам користь.
