Clarion 08IT або робимо рестайлінг у салоні

Всім привіт.
Сьогодні поговоримо про модну нині тенденцію серед власниківinfiniti 2008-2010 р.В. — заміна мультимедійного головного пристрою06IT на рестайлінгове 08IT.
ГУ 08IT має, особисто для мене, ряд переваг у порівнянні з 06IT, асаме:
1. USB висновок з можливістю зарядки мобільного телефону, програвання аудіо та відео файлів;
> 2. Повноцінна навігація зі свіжими картами;
3. Новий сенсорний екран ГУ з високою роздільною здатністю;
4. Русифіковане меню;
5. Датчики тиску шинах нарешті виводять на екран показання узрозумілих одиницях виміру.

Отже, від слів до справи — комплект для заміни ГУ на 08IT бувпридбаний у Олексія Xanavi
< Комплект включає в себе:
1. ГУ 08IT
2. Сенсорний екран
3. Проводка

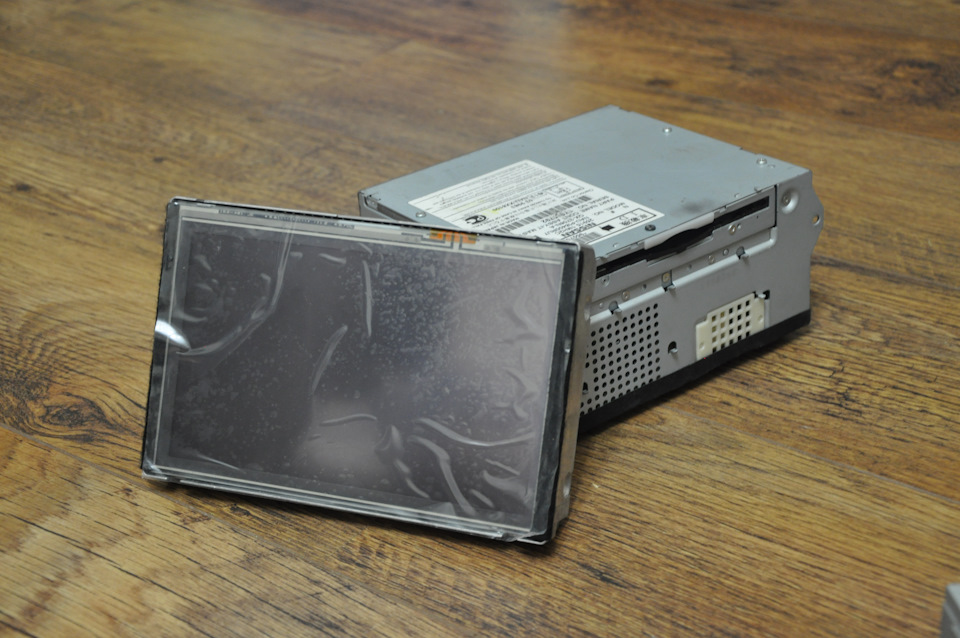

ГУ 08IT та сенсорний екран

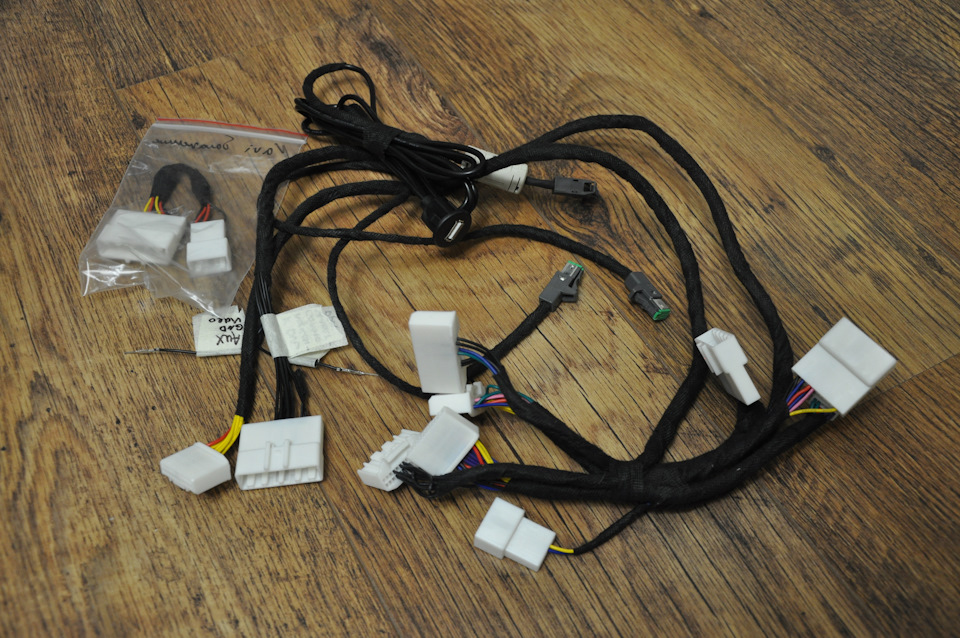

Проведення для ГУ 08IT
За твердженнями Олексій, все стає болт він — зняти старе івстановити нове.Ну що ж комплект був замовлений та отриманий, післячого потрібно приступити до демонтажу і установці.

Для початку нам потрібно розібрати центральну консоль, зняти кнопкиуправління клімат-контролем та мультимедіа ну і демонтувати стареГУ.

Інструкція з розбору центральної консолі Infiniti FX S51:
1. Потрібно зняти консоль біля куліси АКПП.
Детальна інструкція як це зробити за тим посиланням Заміна кнопоквентиляції сидінь

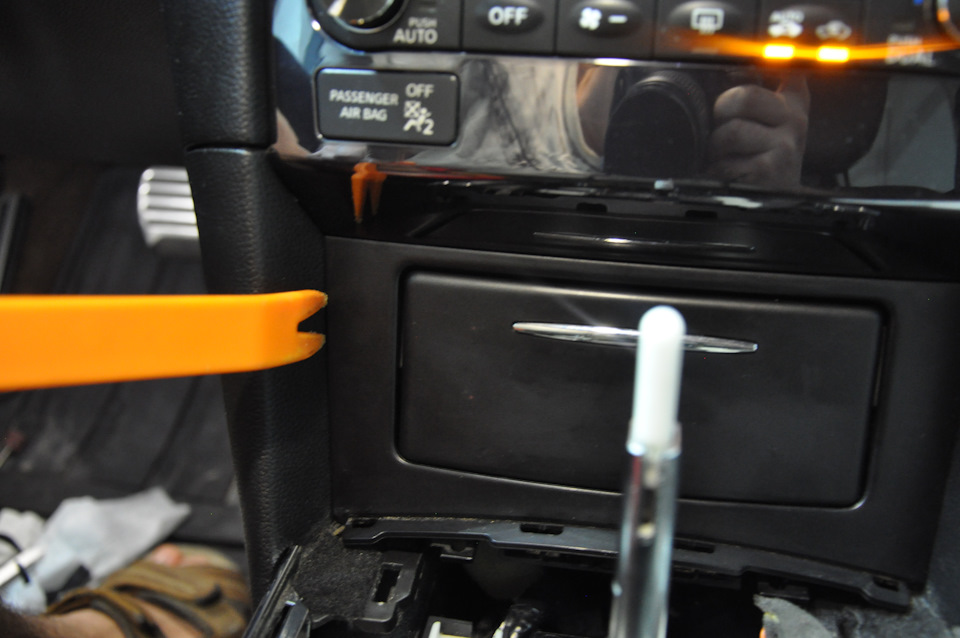

2. Далі потрібно витягнути попільничку. Це, напевно, найскладніше.Бо сидить вона у пазах міцно. Але нічого страшного потрібно задопомогою пластикової лопатки розширити зазор і зусиллям потягнутина себе. Кріпиться попільничка до пазів на 4-х вушках.
3. Потім приступаємо до зняття декоративних глянцевих накладокблоків управління клімат-контролем і мултимедіа. Для цьогопотрібно:викрутити 2 чорні саморізи, які знаходяться відразу запопільничкою і легким зусиллям потягнути на себе глянцеву накладкуз кнопками управління клімат-контролем
br> — викрутити 2 чорні саморізи, які фіксують накладку блокумультимедіа та легким рухам на себе демонтувати цю накладку разоміз центральними дефлекторами повітроводів

4. Приступаємо до демонтажу штатного ГУ разом із екраном. Для цьогопотрібно:

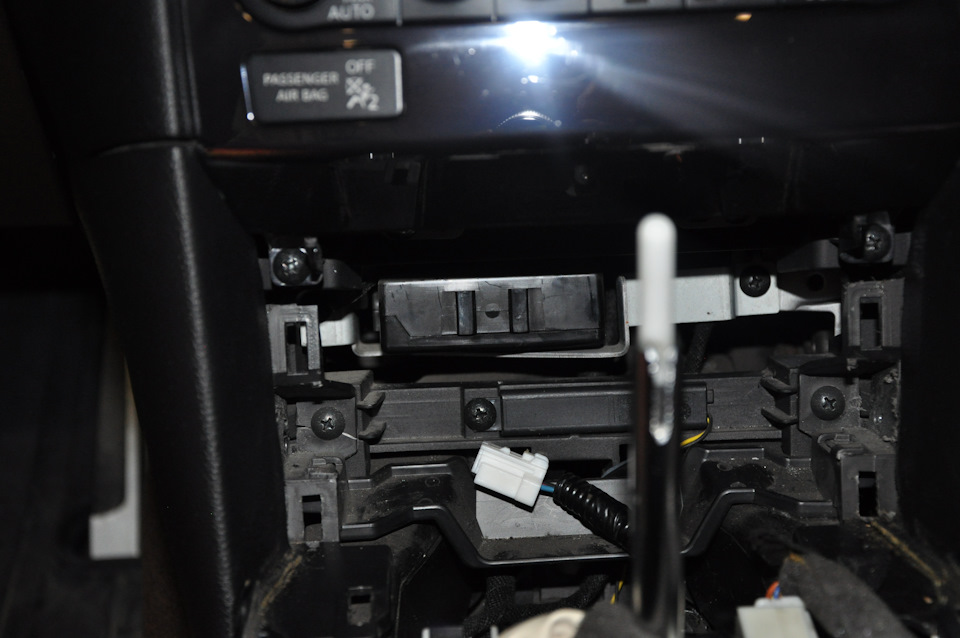

- викрутити 4 саморізи - 2 шт зверху які фіксують кроншейни екрануі ГУ, і 2 шт знизу - від'єднати всі роз'єми від ГУ і екрану Коли мивсе це проробили, то отримуємо ось таку картину перед собою. Теперможна приступити до монтажу проводки. Під нове ГУ 08IT.
1. Потрібно зробити висновок USB роз'єму у зручному для нас місці.Я вибрав місце у підлокітнику. За допомогою бормашини зробив діркута простягнув проводку.

2. Потім потрібно відключити роз'єм з чейнджера для стельового двді підключити до проводки, яка йде в комплекті з ГУ 08IT.
3. Далі з'єднуємо заводські роз'єми для ГУ з нашою новою проводкою.Тут є один момент — у нас залишаються два незадіяні роз'єми — 24піни та 12 пін (на фото ліворуч і праворуч). Вони нам непотрібні.

4. Від'єднати штатний роз'єм GPS антени від проводу радіоантени.Штатні роз'єми GPS антени та радіоантени потрібно буде підключитибезпосередньо до нового ГУ 08IT. Ну і начебто все - закінчили змонтажем нової проводки. Все як і казав Олексій — просто з'єднатироз'єми без порушення штатної проводки.
Можна приступати до встановлення нового екрану та ГУ 08IT.
Для цього потрібно перевстановити кронштейни із заводського екранута ГУ на наш новий комплект.

І впринципі все. Далі під'єднання роз'ємів до екрану і ГУ іскладання в зворотній послідовності. Потім перший запуск і можна впринципі радіти результату. Але є ложка дьогтю. Не збігаєтьсящілина для дисків на панелі і на приводі ГУ. Хоча Олексій запевняв, що все буде окей. Ну так гаразд.
Є два варіанти вирішення проблеми:
1. Купівля нових глянсових панелей з кнопками управлінняклімат-контролем та мультимедіа від рестайлінгу
2. Підгонка кронштейна ГУ під потрібні розміри Я пішов другимшляхом. Скажу відразу — процес довгий і вимагатиме терпіння.Розбирав-збирав консоль разів 5.
Потрібно не тільки змістити нове ГУ по кріпилю вниз (що б збігласящілина для приводу дисків) та й посунути кріплення ГУ в кронштейніназад щоб він не впирався в панель клімат контролю. br/>
Промучився з припасуванням більш ніж півдня, при тому що надемонтаж старого ГУ і встановлення нового витратив хвилин 40, явсе-таки переміг і підігнав все. Хоча кронштейн неабияк потріпав іпопиляв.
На фото вказав місце червоними кружками, де потрібно просвердлитидля кріплення ГУ08IT.

На цьому все. Можна радіти результату та новому функціоналу новогоГУ 08IT
Всім дякую за увагу
п.С. На останок тизерок)
