2. Маю саму тушку (з лицьовою панеллю) десь у надрах торпеди абобардачку…
3. Внутрішньості штатної магнітоли відкручую і закріплюю так само внадрах торпеди, щоб не купувати ніяких адаптерів-перехідників дляроботи штатного дисплея клімату та час.
4. Кнопки від НЕ штатної магнітоли підключаю до кнопок (не докнопок заліза штатної магнітоли) які раніше були кнопками штатноїмагнітоли.
5. Найцікавіше) Дисплей, від не штатної магнітоли монтуватиму вотвір куди раніше встромлялися диски в штатній магнітолі, цезробити більш ніж реально (магнітолу так само підбирати щоб дисплейбув не дуже високим).
< /p>
На виході має вийти:
відмінний якісний звук, без будь-яких видимих змін дизайну салону (торпеди), управління штатними кнопками.

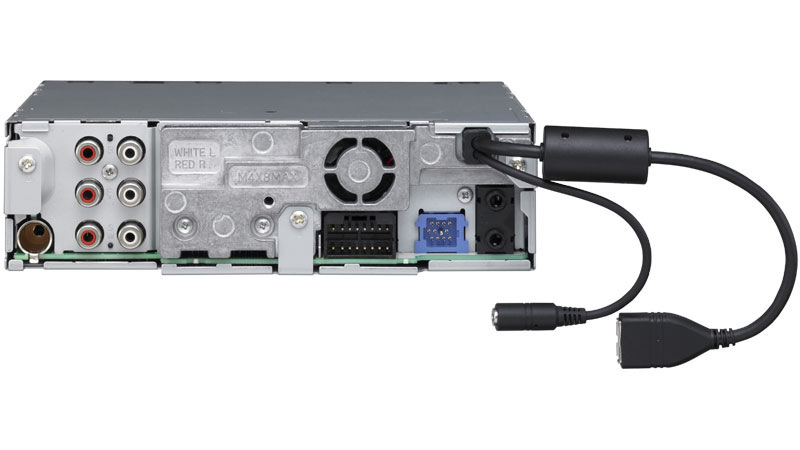

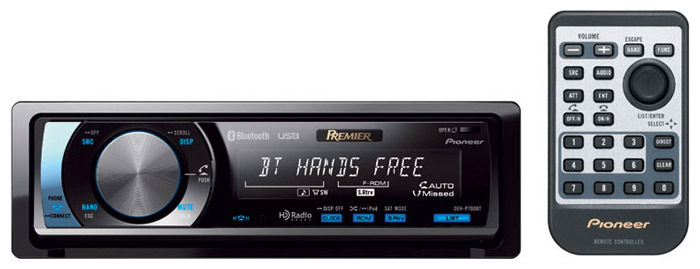

Якщо коротко мені потрібно було:
-USB
-Хороший звук
-Білий екран
-Мінімум 2а лінійних виходу
-Різком для підключення проводового пульта Джек 3, 5

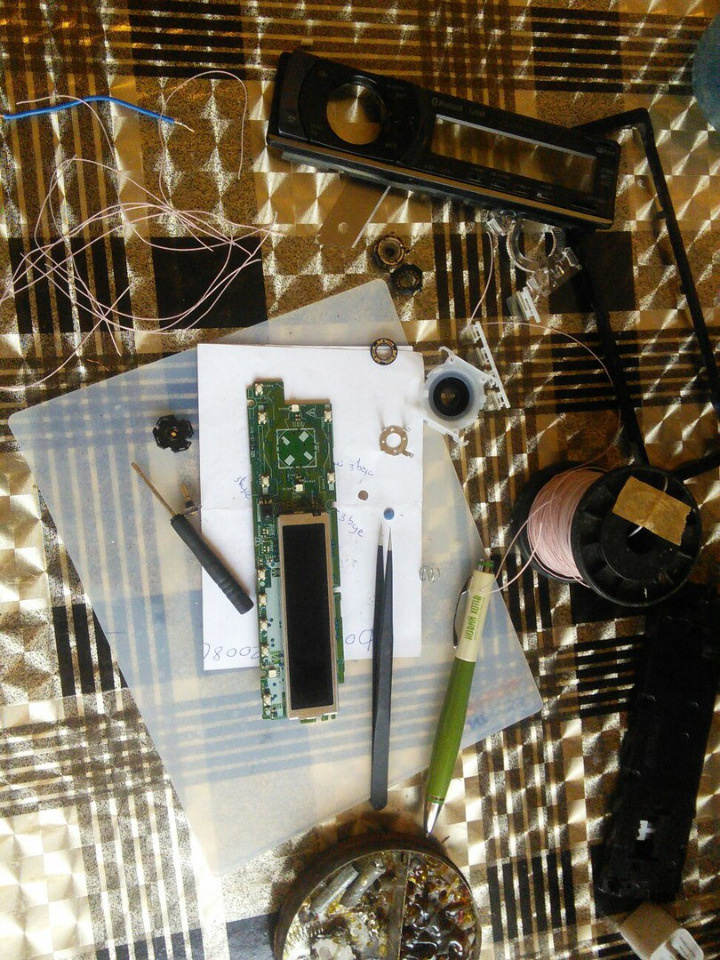

буде тільки сама мікросхема панельки без будь-яких пластмас і т.Д.- вона буде інтегруватися ( "прикручуватися") до самої штатноїмагнітоли, за попереднім проектом екран буде на тому місці кудивсовується диск, головне щоб було не колгоспному, інакше непокотить! Взагалі буде видно.

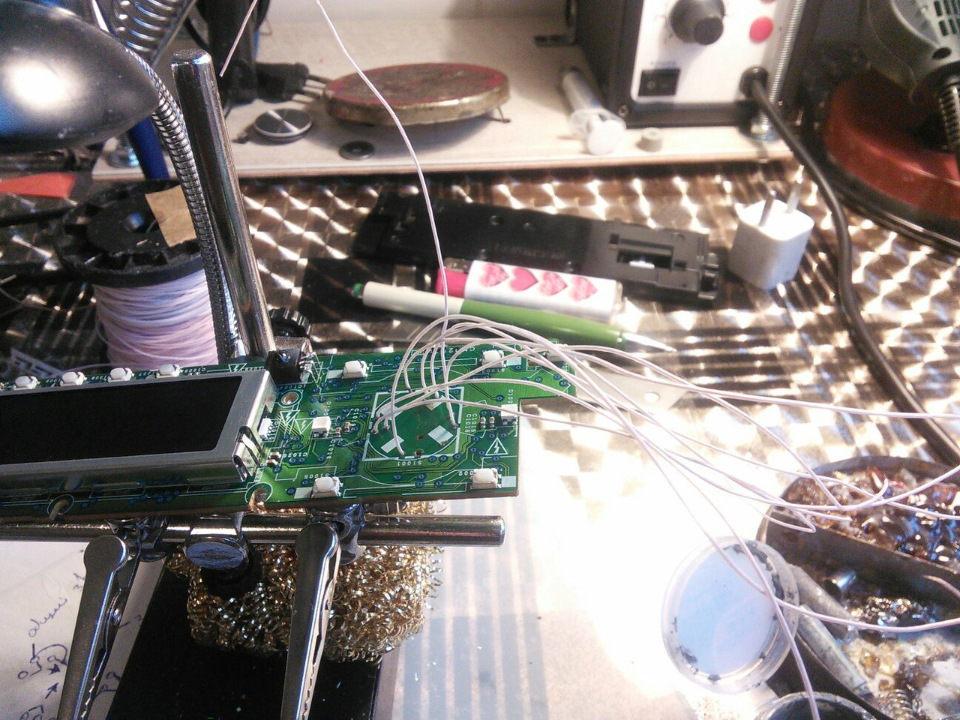

Перш за все з магнітоли випаяв навігаційну крутилку, підпаяв доконтактів проводочки які надалі підключатиму до кнопок штатноїмагнітоли.
* **
У мене пішло +- 4 години і ЕННое кількість комбінацій замиканьпроводів для того щоб визначити які проводи за яку діювідповідають, Дуже моторошна це справа, але все-такирозібрався.
***

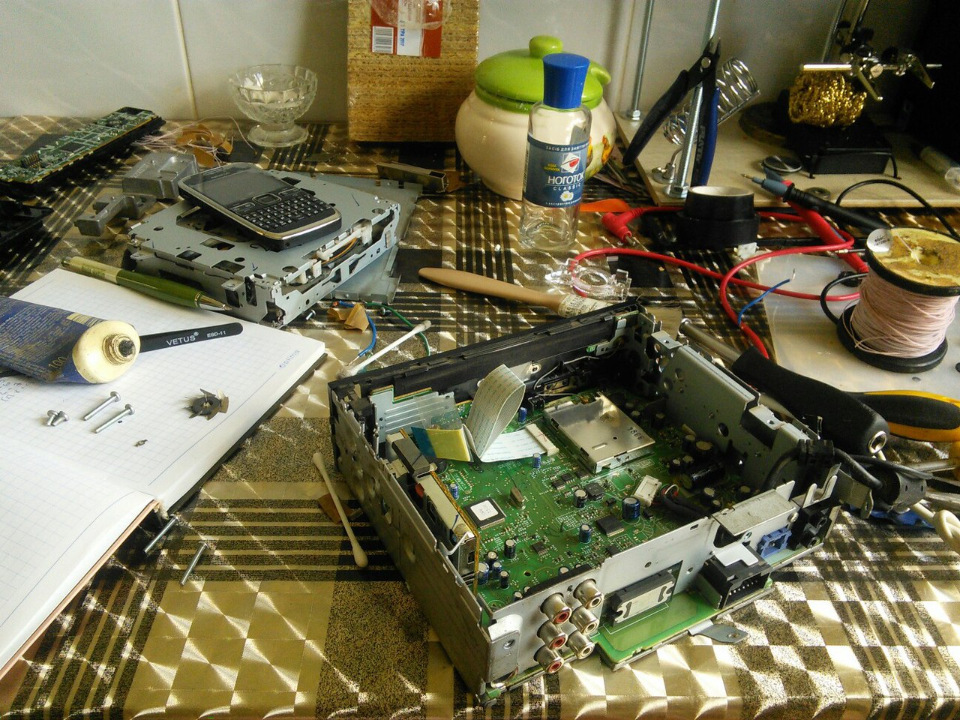

Далі розібрав саму тушку, поостив її, поміняв термопасту. Ще разповторюся, я б звичайно міг купити 2 дин сенсорну манітолу зперехідною рамкою, і планшет міг би туди втулити і т.Д. А за довгийчас вивчення цієї теми я так і не побачив жодного рішення, яке менісподобалося б. Про убогі рішення з 1 дин магнітолами замістьштатної я взагалі промовчу. На цьому поки все, далі зніматимуштатну магнітолу і дивитися як там все влаштовано, і що куди можнаприкрутити.
