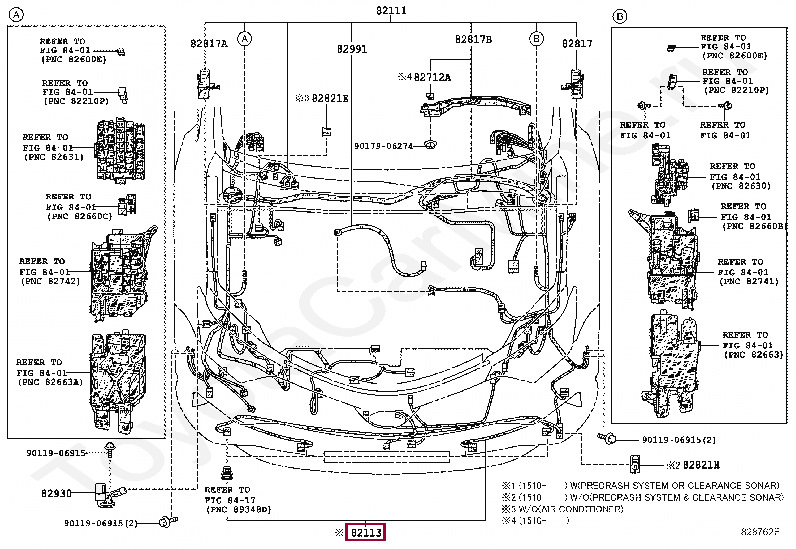

Основною темою сьогоднішнього блогу буде проведення. Я помилкововважав, що успішно встановивши блок управління парктрониками, менізалишиться зовсім небагато до кінцевого результату, але на жаль цеНе так, як з'ясувалося, на всі рестайлінгові моделі РАВ4 йде одинуніверсальний блок керування. Тут справа трохи складніша.Почну зпередньої частини автомобіля.Для переднього бампера існує чотиривиди проводки:
<
—
Toyota 82113-42010 (передній та задній ассистент паркування)
— Toyota 82113-42030 (передній та задній ассистентпаркування, огляд 360)
—
82113-42050 (передній та задній ассистент паркування, системапопередження про зіткнення)
— Toyota 82113-42060 (передній та задній ассистентпаркування, огляд 360, система попередження про зіткнення)

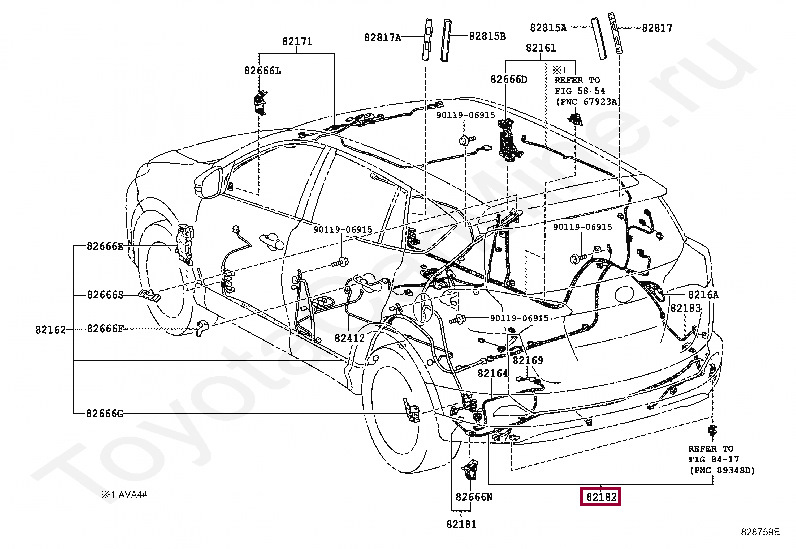

У свою чергу, для заднього бампера існує три види проводки:
—
Toyota 82182-42060 (паркувальний помічник відсутня як опція, роз'єми під задні ПТФ і реверс)
— Toyota 82182-42070 (передній та задній ассистентпаркування, роз'єми під задні ПТФ та реверс)

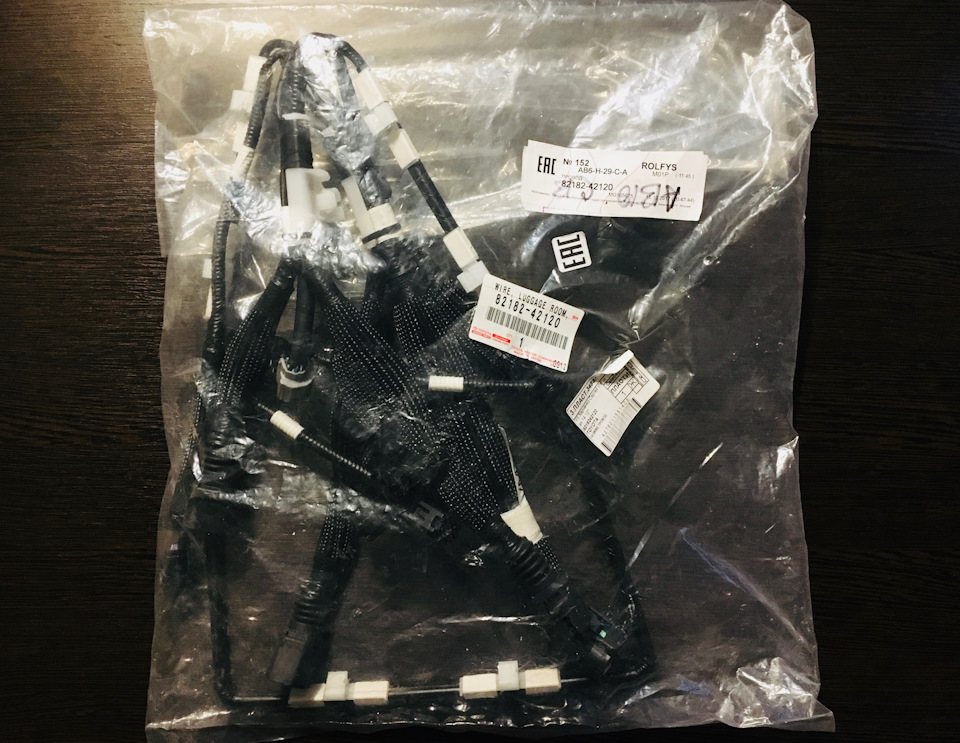

— Toyota 82182-42120 (передній та задній ассистентпаркування, автоматичне закривання дверей багажника з функцієюHands Free, роз'єми під задні ПТФ і реверс) Згідно електросхем, мені підійде будь-яка з перерахованих вище проводок, все залежитьвід того, що я хочу отримати на виході. Так як згодом я плануюпоставити всі опції, які доступні в максимальній комплектації, мійвибір припав на проводку переднього бампера Toyota82113-42060 і проводку заднього бампера Toyota82182-42120 .
Тепер щодо підключення. По лівому борту машини попереду (поруч ізлівою ПТФ), ззаду (поруч із лівою ПТФ) знаходяться великі роз'ємиголовної електропроводки автомобіля, причому задній роз'єм можналегко побачити заглянувши під бампер (на той випадок, якщо комусьцікаво), це і є Ті самі місця електричного підключенняпарктроників. Також є ще одна дуже важлива деталь без якої роботапаркувального асистента буде не інформативною. А саме звуковийзумер
Toyota 89343-48010 (російською пищалка). Іншими словами, без ньогона вашій приладці буде німе кіно.Роз'єм під нього і місце кріпленняперебуватиме за Головним Пристроєм.
