Правильне харчування для світлодіодів у машині

Для початку ліричний відступ.
УВАГА! БАГАТО БУКАФФФ
Шановні передплатники і всі хто стежить за моєю машиною вибачтемені окаянного за те, що нічого про машині не пишу, почавсянавчальний рік, заняття в універі і тепер дуже важко знайти час длярізного роду переробок машини Є світлодіодний сюрприз який яопублікую пізніше (як дороблю до кінця) у своєму блозі, кому цікавоабо підписуйтесь на мене або напишіть тут я вам як тільки так івідразу кину посилання.А зараз поки прихворів і лежу в ліжку зквадратною головою, нежить і кашлем вирішив зробити інструкцію якабуде корисна всім хто переходить з неекономічних ламп насвітлодіоди, і робить це не просто купивши лампу яка підходитьзамість стокове і замінивши її, а із застосуванням фантазії, паяльника і великого бажання зробити не як у всіх. Мені задавалинайчастіше. Для того щоб включити правильно світлодіод вам потрібнознати його полярність (зазвичай на підкладці позначена) іномінальний струм при прямому включенні світлодіода (при купівлізапитати у продавця) так як стабілізувати будемо саме цей струм.Виходячи з цього значення струму ми розраховуємо опір резистора длястабілізатора за формулою R = 1.25/i, де i-струм через світлодіод R- опір резистора який потрібно купити (для струму більше 0, 5А раджукупувати 2-х ватний). Тому ж радіоринку, в радіомагазині або черезінтернет купити стабілізатор LM317 або його аналог К142ЕН12А

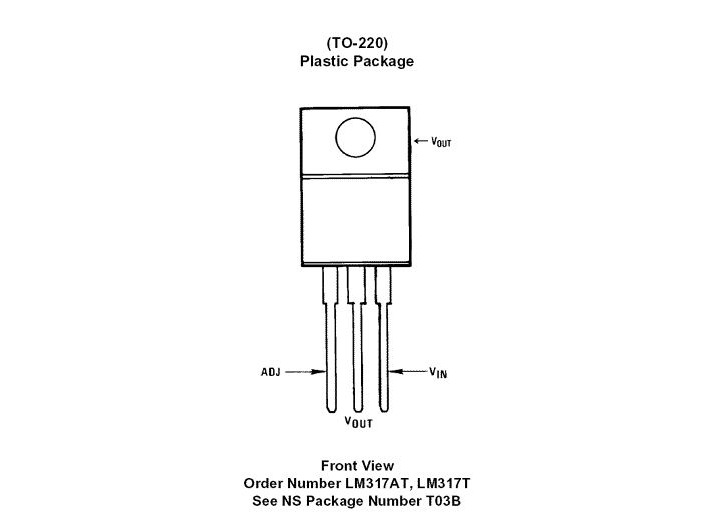

розпинання висновків lm317
Маючи в руках резистор потрібного опору
> і саму мікросхему, подивившись на картинку з розпинуваннявисновків беремо паяльник і паяємо резистор між висновками Vout іAdj. Коли це зроблено ми вимикаємо логіку і паяємо + провід якийбуде йти до світлодіодів (вихід стабілізатора) на виведення "Adj" ане на Vout (повірте на слово і не випробовуйте долю) у мене всісвітлодіоди в машині так включені і працюють на ура= ) До висновкуVin паяємо + що йде від акууму або звідки він там у вас йде ...Мінусовий провід паяємо прямо до світлодіодів
як вони включені думаю знає більшість, але для тих хто не знаєпостараюся пояснити на прикладі звичайних суперяскравихсвітлодіодів струм споживання яких зазвичай 20мА.
Таким чином:
-паралельне включення +
-к- ) в такому випадку при з'єднанні двох світлодіодів струммножимо на кількість світлодіодів, профі говорять що потрібнопослідовно кожному з світлодіодів вішати по резистору (для того щобвирівняти струм, що протікає через них)

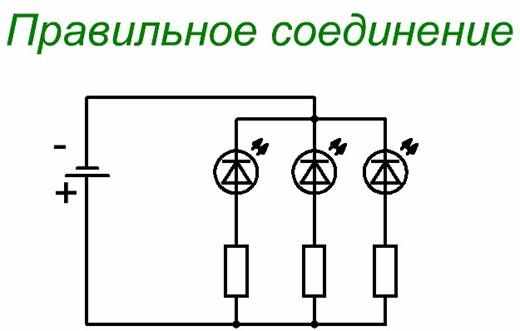

як радять профі
-послідовне включення (світлодіоди з'єднуються таким чином що бодного з'єднувався з мінусом другого і так далі) В цьому випадкуструм через всі світлодіоди дорівнюватиме 20мА, але тут потрібновраховувати колір світлодіодів так як напруга для червоних і жовтихзазвичай 2-2.5 вольта а для синіх, білих, зелених 3.3, 5 вольт.особисто я з'єдную жовті і червоні по 3 послідовно а білі, зелені, сині по 2 послідовно, ви з'єднуйте по скільки вам подобається =).Ви запитаєте чому по 3 або по 2. Відповідь:тому що напруга вбортмережі буває і 12 вольт буває і 14, а коли акуум починає гинутибуває і 9, ось для того що б цей фактор не впливав на яскравістьмиготіння наприклад аварійки, якщо порахувати то 2, 5 * 3 = 7, 5вольта потрібно для того щоб засвітити на повну яскравість 3світлодіода додамо падіння напруги на стабілізаторі 1, 5 вольта івиходимо в цифру 9 вольт

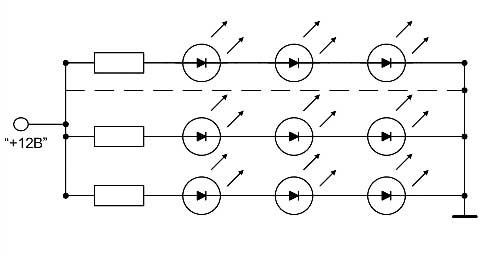

послідовне включення Послідовно-паралельне включення тут струмчерез світлодіоди вважається як струм через гілки світлодіодів, яківключені послідовно * на кількість гілок. Знову ж таки розумні людирадять на кожну гілку ставити по резистору, але я як жахлива інерозумна людина цього не роблю і все в мене працює на ура. Начебтовсе, писар з мене не особливо, так що якщо комусь щось незрозумілоабо не зовсім ясно - запитуйте відповісти на всі ваші запитання.кому знадобилася моя писанина плюсуйте, тикайте пальці мені будеприємно=)
"
-послідовно-паралельне включення тут струм через світлодіодивважається як струм через гілки світлодіодів які включеніпослідовно * на кількість гілок. Знову ж таки розумні люди радятьна кожну гілку ставити по резистору, але я як жахлива і нерозумналюдина цього не роблю і все в мене працює на ура. Начебто все, писар з мене не особливо, так що якщо комусь щось незрозуміло абоне зовсім ясно - запитуйте відповісти на всі ваші запитання. Комузнадобилася моя писанина плюсуйте, тикайте пальці мені будеприємно=)
"
