Всім привіт! Знайшов одну до болю просту схему встановленнярозвантажувального реле на ближнє світло. Прошу допомоги вуточненні деталей.

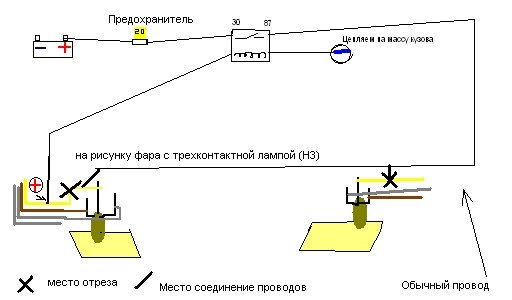

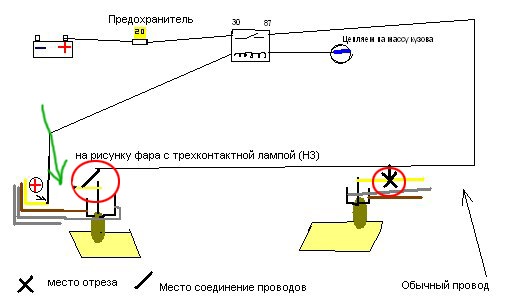

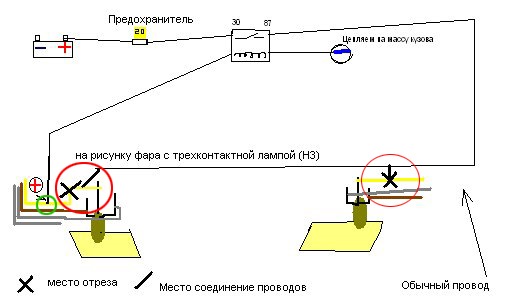

Ось оригінал схеми:Який варіант правильний? 1. Тупо врізаємось удва жовті. Дроти (обведено червоним) і врізаємось у жовтий провідлівої фари (обведено зеленим):2. Або врізаємось у два жовті дротита ліквідуємо з'єднання, на яке показує зелена стрілка (ну а даліза схемою):
Дякую за увагу.:)
. Підключення однієї фари.
Коментарі10
Вітаю. Якщо залишити перший варіант, то ввімкнувши світло разів, його вже просто так не вимкнеш. підрульового перемикача - це управління (має бути світло - на ньому є напруга (бортової мережі), не повинні горіти фари - немає напруги). який пішов на ф...

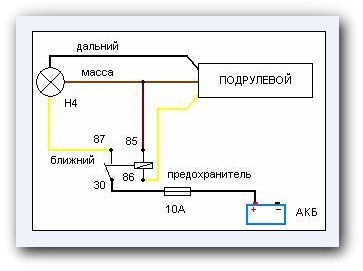

На просторах знайшов ще одну схему. Яка повністю збігається з моїм другим варіантом. Єдине, що це схема підключення всього однієї фари (прикріпив схему до посту). фара). Тупо врізався у жовтий провід?
Намагався знайти в інтернеті відповідну схему - фігвам. Тут, наприклад, якась хер audi-100.5go.ru/html/12_3_9.htm На мою думку, кожна з ниток лампи у фарі повинна бути вже захищена своїм запобіжником . Тобто, в підкапотний простір до фар йде по два д...
На тій схемі жовтий провід - це провід ближнього світла фар, що йшов зі бабки. Реально зі бабки він повинен йти в блок запобіжників, через запобіжники - для кожної нитки (правої і лівої). Тобто, можливо на малюнку мали на увазі схему тільки для одніє...
Якраз компенсувати втрату напруги. Тьмяно світять штатні фари. Хоча лампи добротні. 55в. Найтбрейкер супер-пупер плюс там щось.
Питання тільки - чи вистачить однієї релюхи на 2 фари (тільки ближній робитиму)? Або морочитися і ставити дві релюхи?
Звичайно вистачить. Якщо вірити www.vovik8.ru/page/relau/ або www.mt-system.ru/catalog/avtomobilnye-rele, або ще якимось сайтам, струм через контакти набагато перевищує струм, споживаний обома лампами. б ще лампи захистити від занадто великого струму...
А як можна убезпечити?
Підключити лампи через невеликий електронний блок, який плавно, але швидко подає напругу. Не все відразу, а в перший момент часу, наприклад - близько половини напруги. І за частки секунди піднімає його до повної величини. При цьому нитка напруження п...
Тільки що все встановив. За однією релюшкою на кожну фару, прямо біля фар. + з акб. Різниця колосальна. Більш точно можна буде сказати сьогодні вночі. А з приводу електронного блоку, дякую. Подумаю. І велике дякую за Ваш час та коментарі)
