Так ось. 40 Баксів дзеркало чиста механіка.Або 50 - POLCAR-івськедзеркало з електро регулюванням, підігрівом і датчикомтемператури.Вибір очевидний.Замовив.І пошкодував. Регулюватибуду? .. Воно ж з моторами.І ручками вже не покеруєш. Довелосязамовляти ще й джойстик керування., складно, краще не беріться, дохлий номер ... 10000р тільки BSI перепрошити.А проводка, а то, аце ... Ех.Дзеркало 50 баксів. Джойстик 10. Джойстик (якщо купитилише його) ставиться елементарно. Зняти панельку (піддягати з бокусклопідйомника і там ще 2 клямки з боків будуть). > Взятиджойстик (фото з инета, не моє.)
І просто вставити його.

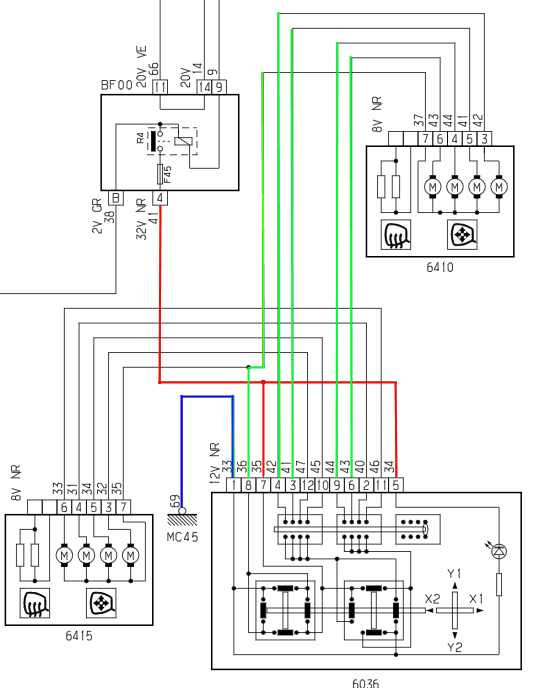

А тепер барабанний дріб — СХЕМА керування електродзеркалами:П'ять (п'ять, Карл! ) проводів від джойстика до дзеркала. Довжиною, доречі, сантиметрів 20. Бо дроти з дзеркала штатно йдуть у нішу підблоком керування склопідйомником та дзеркалами. І ніякого зв'язку зBSI.
Крок роз'єму стандартний 2.54, так що піни, що бракують, і роз'ємикупуємо на радіоринку. Беремо стандартні копійчані роз'єми BLD-2X6в джойстик з пінами "мама", для дзеркала знадобиться 1-2 штукиBLD-2X4 з пінами "тато" і один BLD-2X4 мама (увімкнути у провідповоротника, не хочу штатну проводку різати.) Втикаємо, закріплюємо термоклеєм, примотуємо ізолентою. Для перфекціоністів –велкам на розбирання. Роз'єм стандартний на багатьох машинах.

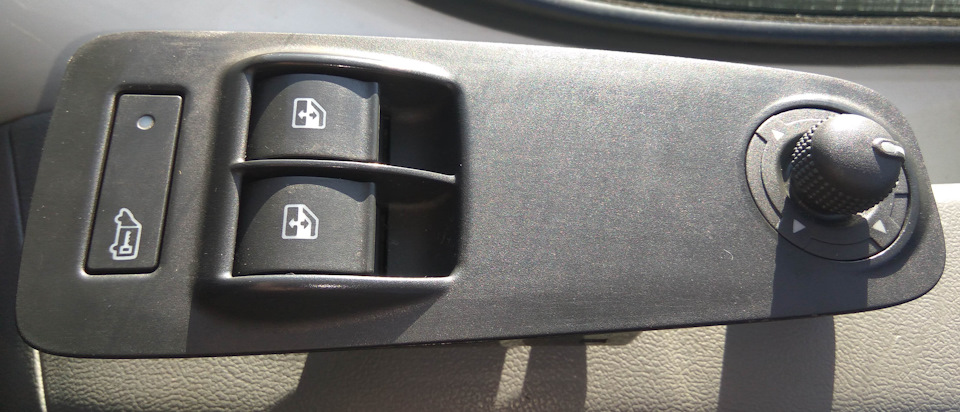

Мені пощастило. Джой прийшов з роз'ємом.
Точні партномери:
ковпак роз'єму tyco 1534093-1 косий і 1534096-1 прямий (судячи з логотипів ще й на vw/audi)
сам роз'єм 1534100-1
+ піни всередині 963715-1. Піни у відповідь (про всяк випадок202508-1). Але я поки що обійдуся BLD і термоклеєм :). Принаймні дотеплих днів. Але є ще два дроти. Маса та харчування. Здавалося бзнову, двері розбирати, дроти перетягувати... Нічогоподібного.Беремо масу з 3-го піна склопідйомника АБО з другого пінадзеркала (приходить маса на поворотник).
А живлення з 6-ї ноги кнопок склопідйомника. > Вонозвідти ШТАТНО і йде. Тільки провід десь на самому джгуті воригіналі роздвоюється. Для невіруючих:запобіжник F45 7, 5A панелькерування склопідйомником/дзеркалом заднього виду у двері водія –перемикач склопідйомника пасажира. Харчування в джой заходить два.На керування та на підсвічування. Як, до речі і маса. Причому масайде взагалі на все у двері. І на склопідйомники, і на керуваннядзеркалами, і на обігрів дзеркал і на поворотник. Я поки не курочивобшивку, але підозрюю, що в двері заходить товстий дріт маси і наякомусь болті ці всі маси і висять.
Перший роз'єм на дзеркалі:
1. Поворотник +.
2. Земля. І на поворотник і на підігрів.
3, 4, 5, 6, 7 Мотори дзеркала. Загальний + 4 мотори (по 2 надзеркало)
8. Силовий +. Підігрів. Запобіжник 15А.
Другий роз'єм на дзеркалі:
1, 2 — датчик температури.
3, 4 — Мотор складання дзеркала (якщо буде, то він управляєтьсяполярністю, кнопки колгоспимо, тому що рідні знайти на розбираннінереально, а купувати нове - для дуже багатих)
5, 6, 7, 8 - Поки не знаю . Теоретично зустрічав згадки про якісьантени, але… Підігрів. Так, підігрів зав'язаний на BSI та йде зокремих запобіжників. Там у мізках це насправді підпрограмка-таймерна 10-20 хвилин. Потрібно перепрошувати. Але за 10 000 рублів? !Нафіх.

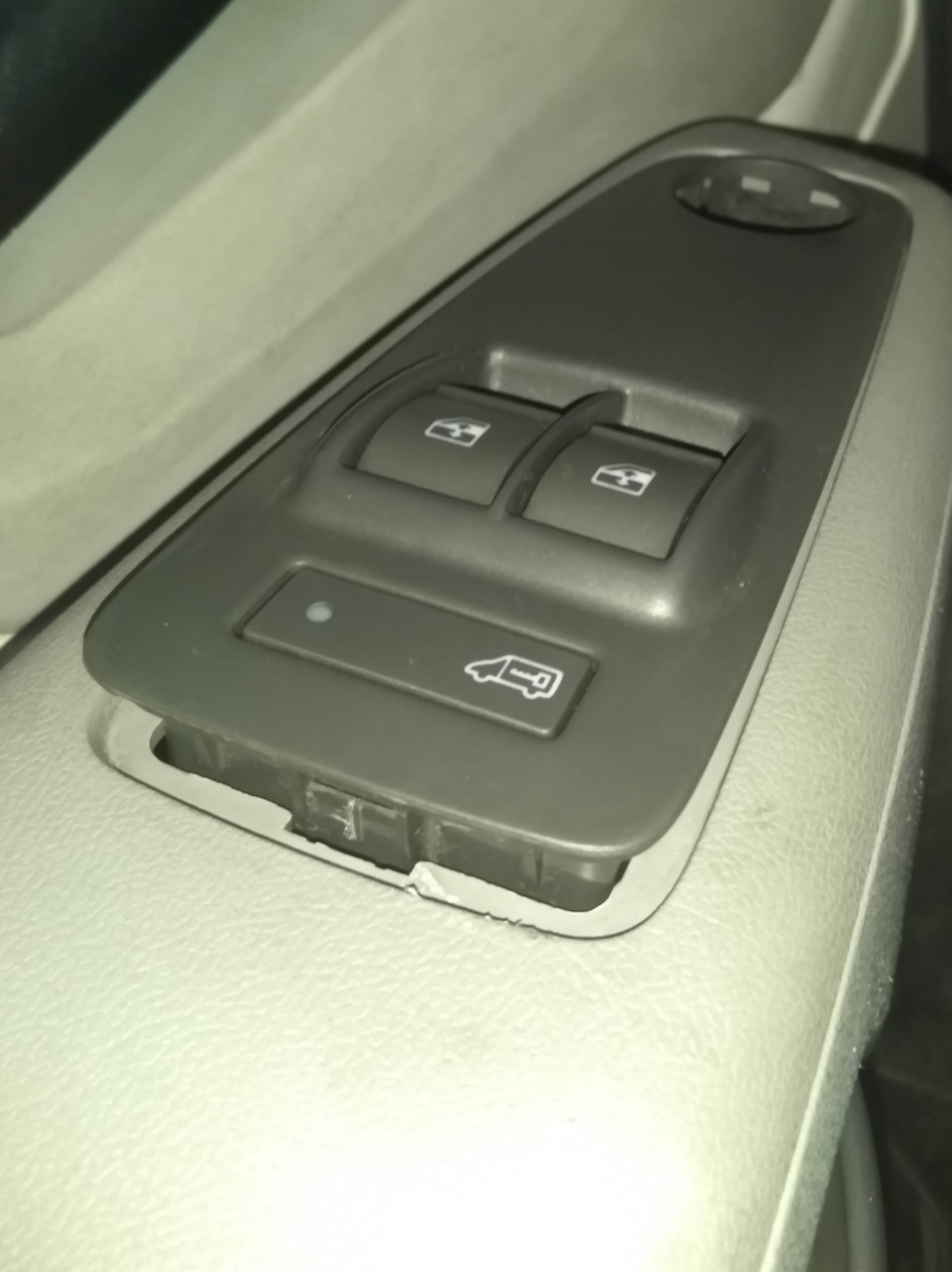

Врізаємо кнопку-гойдалку в панель управління склопідйомниками (таммісце є де кнопка складання дзеркал має бути) і ставимо реле.Керуючий плюс беремо самі знаєте де (див вище). Масу там же.
Силовий плюс тягнемо з машини. Не впевнений, що вішати на силовийплюс склопідйомника хороша ідея. Так само силовий плюс уже від релетягнемо через усю машину з водійською в пасажирські двері. Разом, навіть у самих забудькуватих, при заглушеному моторі підігріввимкнеться. Запобіжник штатно - 15А на дзеркало. Дляперфекціоністів брати реле із таймером. Підійде чудово від Daewoo96116223 (таймер на 20 хвилин) або Енергомаш 361.3787-02 (таймерналаштовується від 1 до 30 хвилин). Тоді кнопка без фіксації. Алеце по теплу. Заодно акустику поміняю разом із проводами на неї.
PS Для найтерплячіших бонус. Джойстик підходить і від Ducato2002-2006. Якщо хтось знайде багато й дешево — надішліть меніодну-дві. :) Про запас.
"
