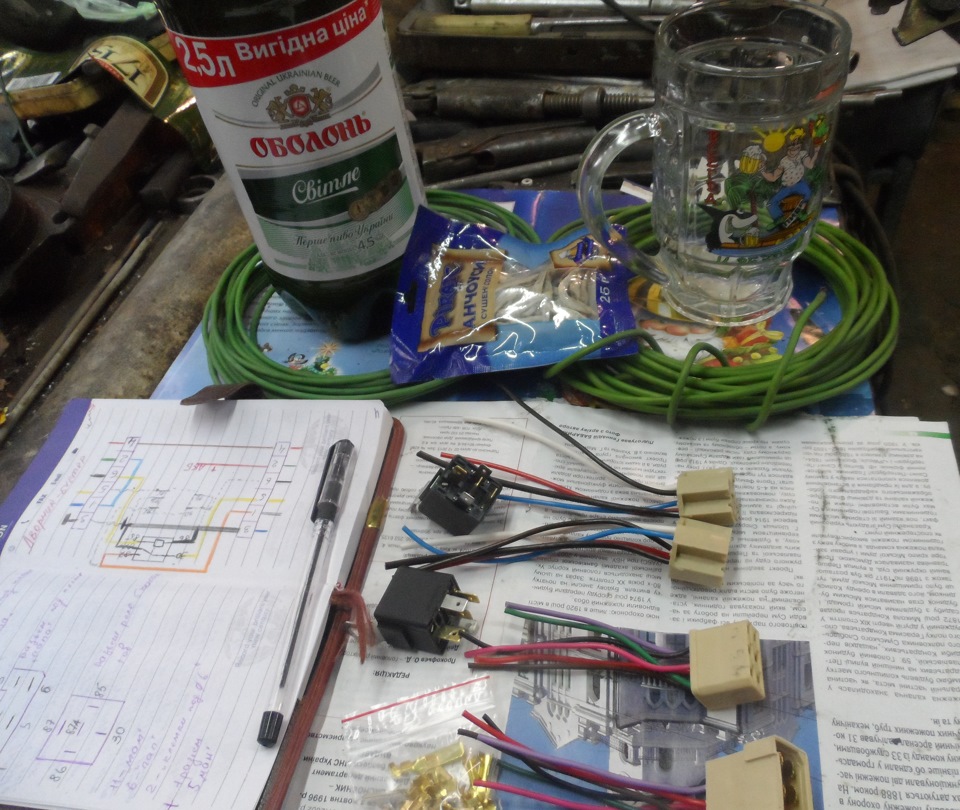

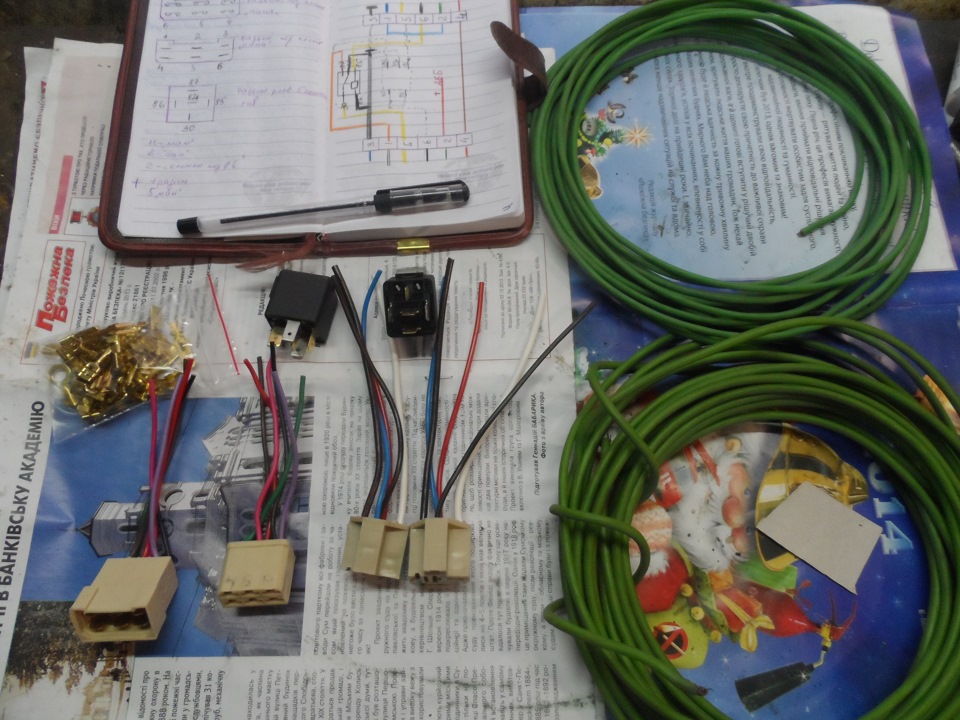

Замучила робота двірників на Мосяні, працюють як собі завгодно. Іось, набравшись терпіння, і купивши в автомагазині запчастини, а доних не великий допінг і озброївшись терпінням, забацав такуштуковину . З нету, схеми не мої.Результатом приголомшений, двірники працюють як вентилятор.Одне тільки в схемі мене каламутив, що зникло третє положення включення двірників, але трохи подумавши, кинув перемичку з контакту 5 на контакт 6 на роз'ємі, що йде відпучка проводів( роз'єм мама) і вийшло 3 становище, правд з такою жшвидкістю як і друге.Ну от і все оцінюємо і плескаємо в долоні! загальну схему.

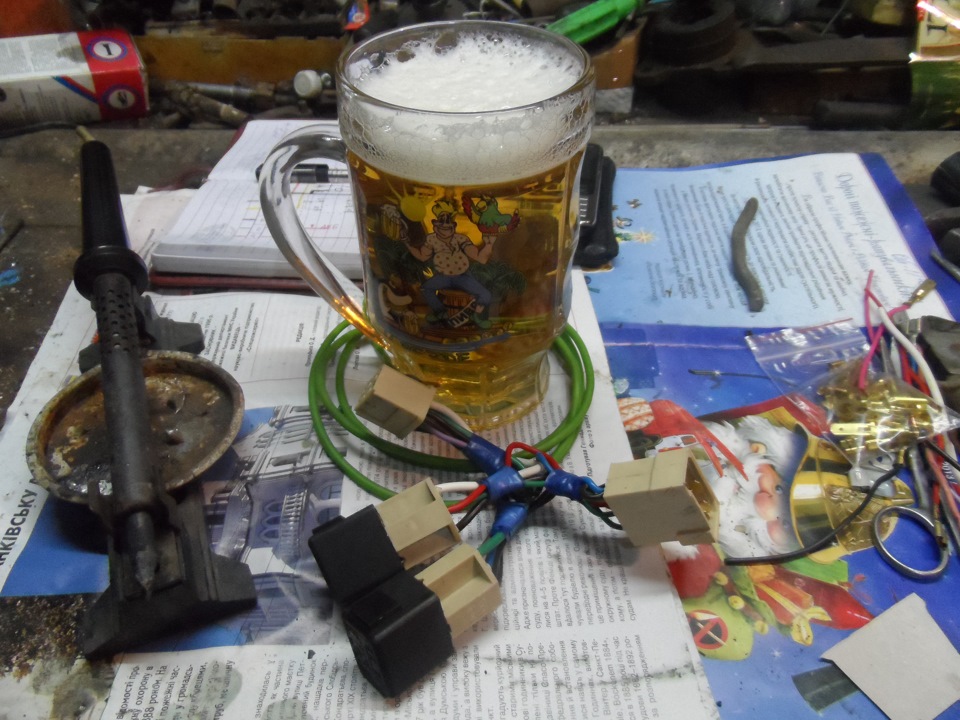

Зробив,

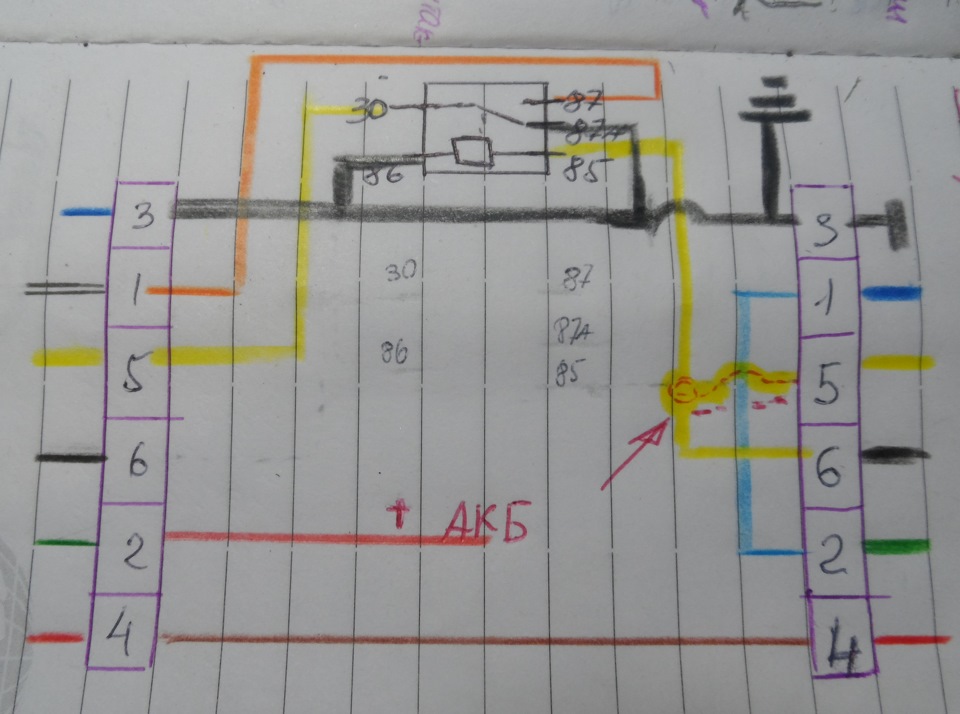

Переробив на одну релюху.

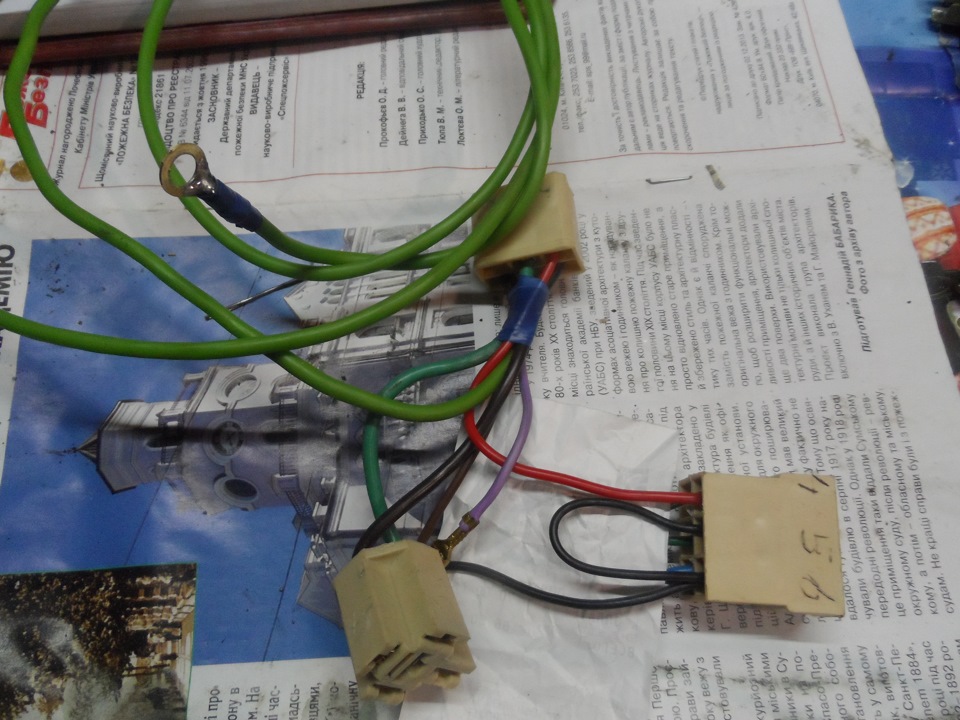

Додав перемичку з контакту 5 на контакт 6, для роботи 3 положенняперемикача Поставив, перевірив, замотав. А ось і кінцевийрезультат. Всі задоволені!
