Якщо хто не знає ШІМ — широтно імпульсна модуляція.
РР — це реле регулятор або регулятор напруги.

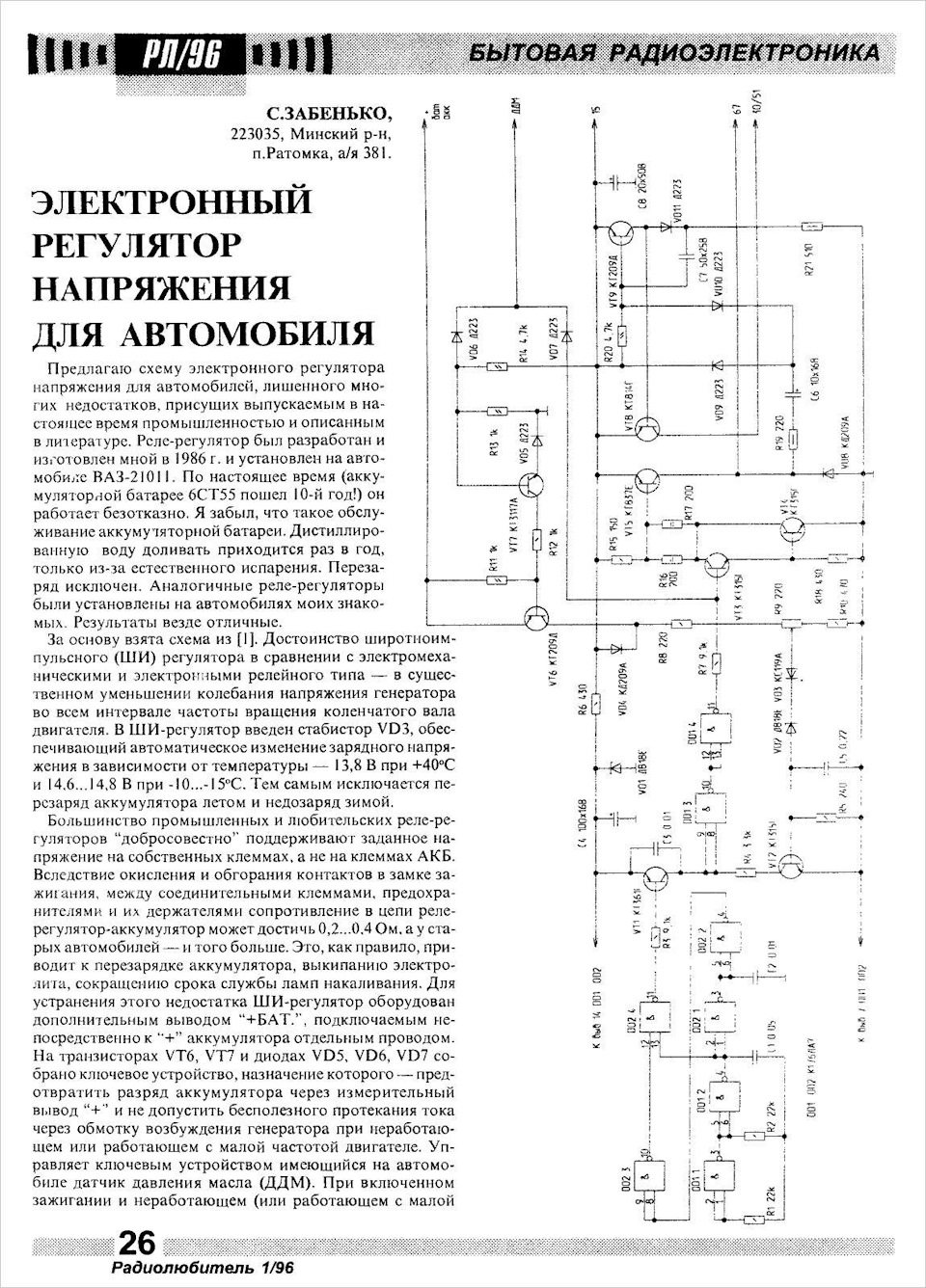

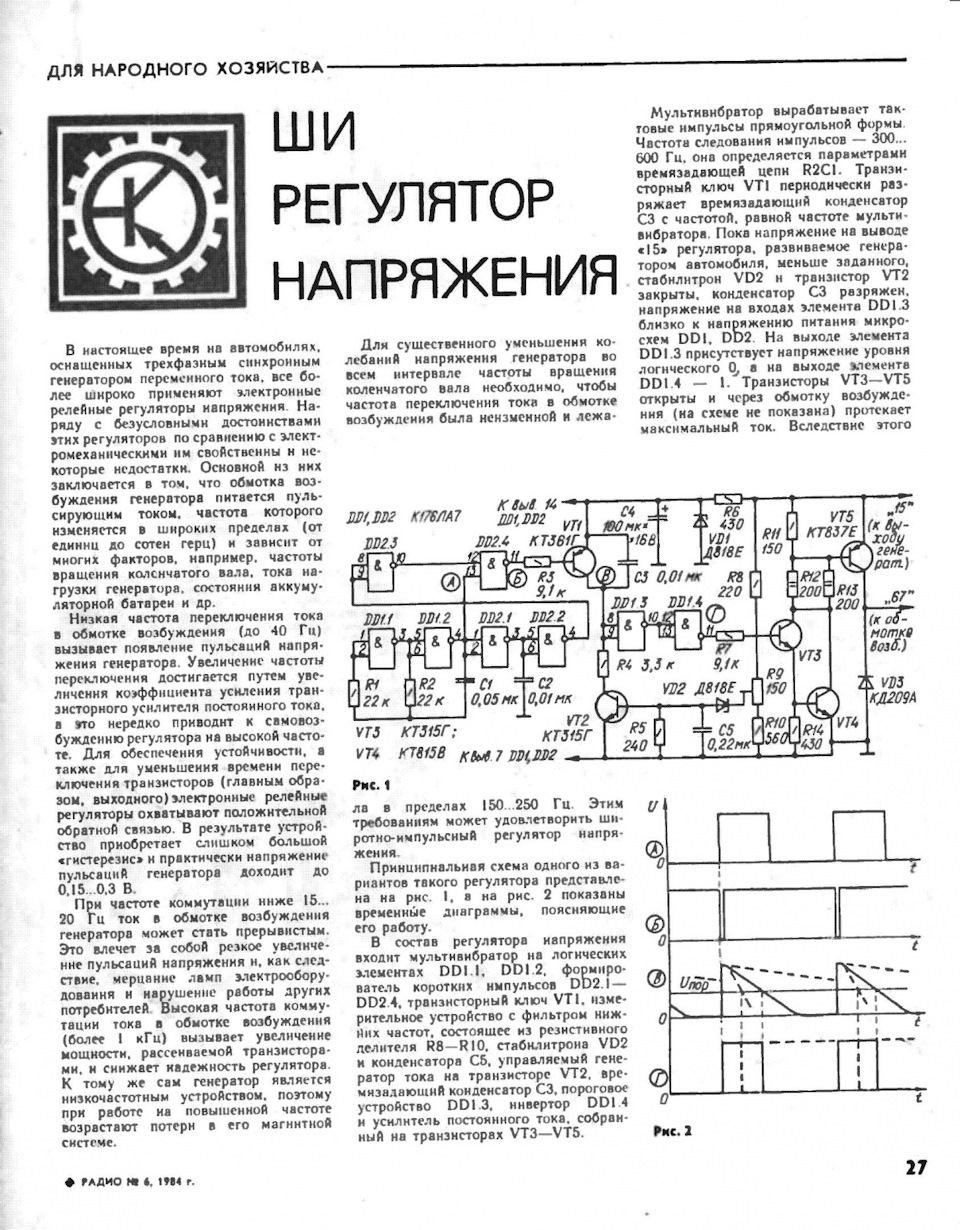

Давно хотів зробити таку штуку, було навіяно статтями.
схеми великі та складні.

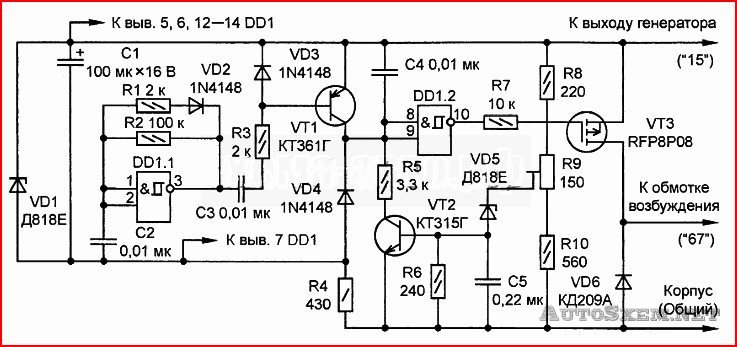

І ось знайшов я якось невелику і легку для повторення схемку, наоснові вище викладених. .
avtosxema.com/shema/367-i…-napryazheniya-shema.html
Я зробив одну на коліні вона заробила.

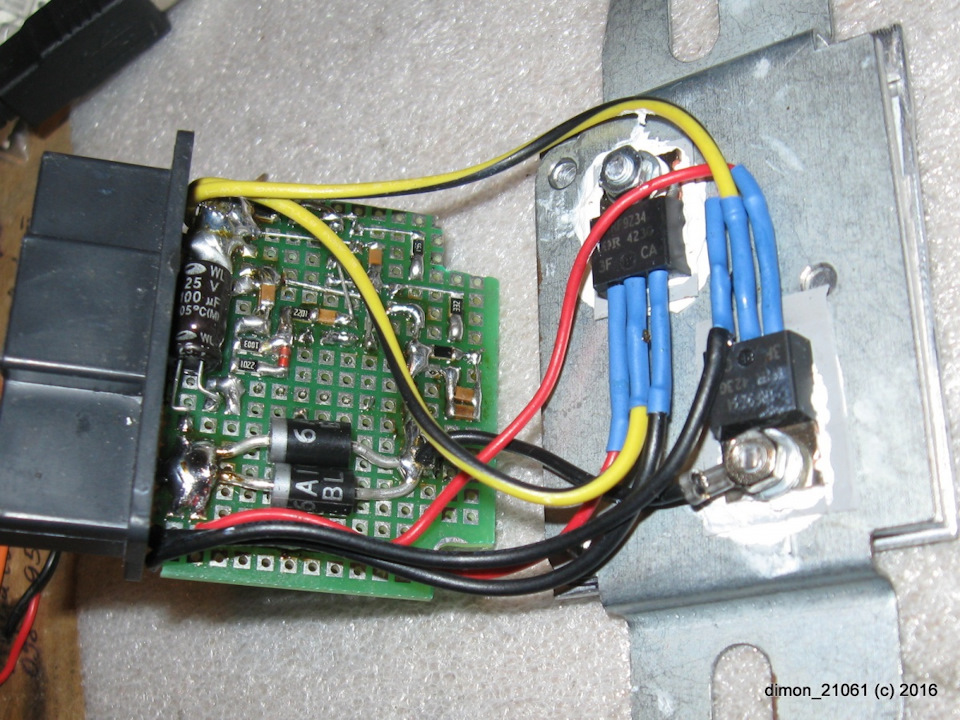

І я зробив робітник екземпляр, теж на коліні, але яку можнапоставити в авто на перевірку.
Думав поставлю тимчасово, якщо буде працювати, то зроблю вжекрасиво. > Але немає нічого більш постійного, ніж тимчасове. Данаконструкція пропрацювала на моїй машині три роки і була знята цьоголіта у зв'язку із заміною генератора Г221 на аналог Г222 звбудованим регулятором.
Коментарі8
Просто цікаво, а з налаштуванням довго мучилися, я третій день з ним воюю
У мене все запрацювало без особливих труднощів. А в чому складність?
Почитав інструкцію на сайті, частота повинна бути 300-600Гц, у мене 1.4кгц, ок підбираємо кондер с2, домоглися 560гц, на колекторі vt1 повинні бути пиловидні імпульси, але у мене на ньому схоже кліпінг і пила перетворюється на і як із цим боротися не...
Перевіряй правильність монтажу та справність деталей. Схема робоча!
Мені легше живеться без проблем )))
Щастить!
Дана конструкція пропрацювала на моїй машині три роки і була знята цього літа у зв'язку із заміною генератора Г221 на аналог Г222 з вбудованим регулятором - сенс тоді морочитися?
Дуже шкода, що з висоти Ваших років і великого життєвого досвіду, Ви не бачите сенсу проблем!)))
