Встановлення магнітоли в стилі тесла + кнопки керма + DVR

Доброго часу доби всім. Тим багато, але під кожен варіант — своїнюанси, виникають свої питання та інше. Цікаво згадати))
Разом при покупці стояла магнітола JVC AV71BT Звичайна 2динка зусіма приколюхами.Кнопок керма у мене не було взагалі, навітьвирізів (заглушок), під них Почитавши, як підкинути їх до JVC -зрозумів, що справа гинула. Бо треба купувати ще адаптер. Буловирішено купити в стилі тесла на андроїді.На смак і колір —фломастери різні, тому кому не подобається — не читайте, якщо нехочете) )

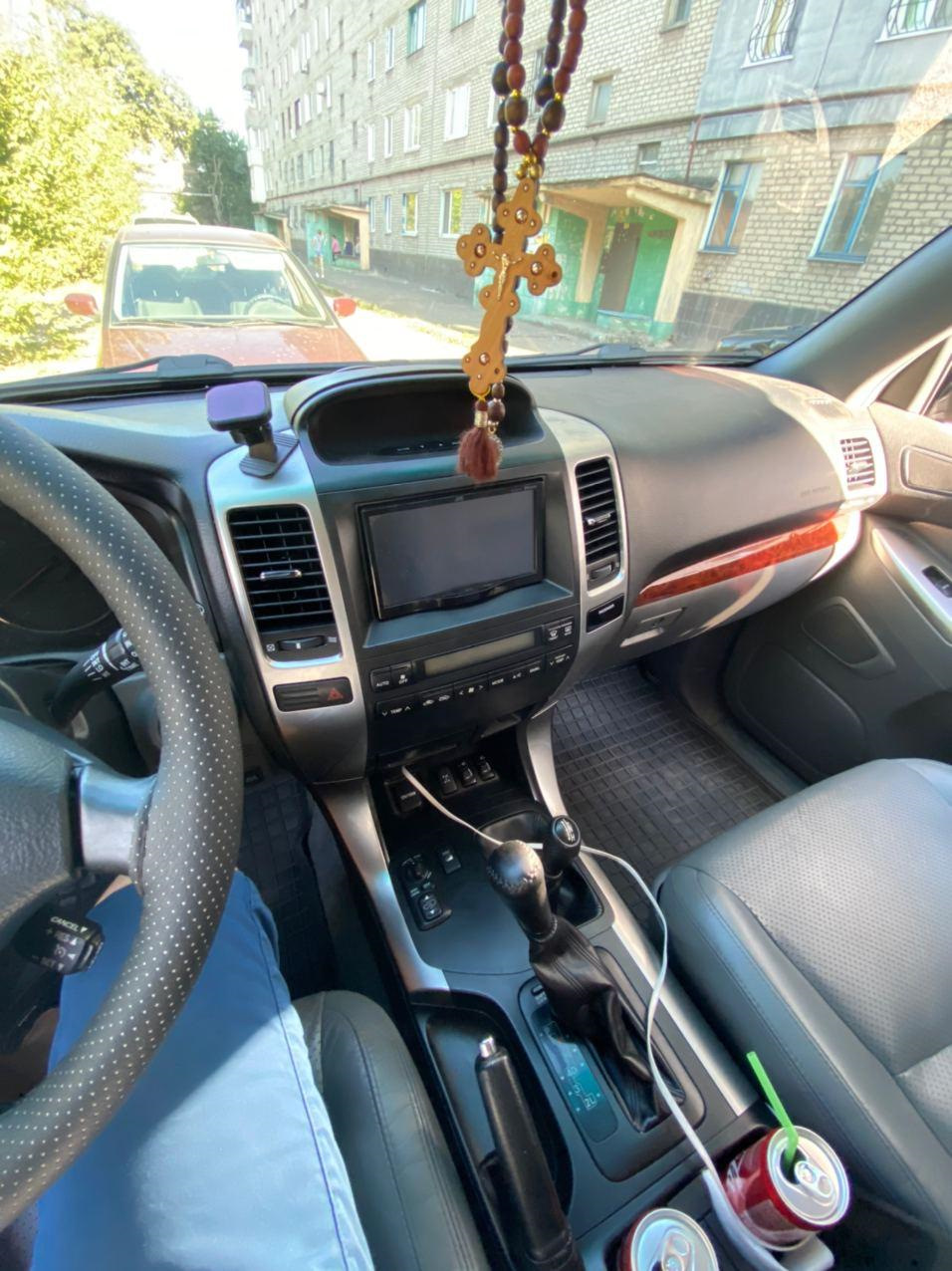

Вибирав відносно довго і вибір упав на дане диво техніки.Tesla, екран для Toyota LAND CRUISER Prado 120
І замовив DVR (реєстратор)

Замовив 9.08, прийшло 01.09.

Відразу замовив кнопки і заглушку під круїз-контроль (бо в мене їїчесть немає > _< ).

Кнопки
Заглушка
< /p>
Замовив також 9.08, прийшло 06.09.

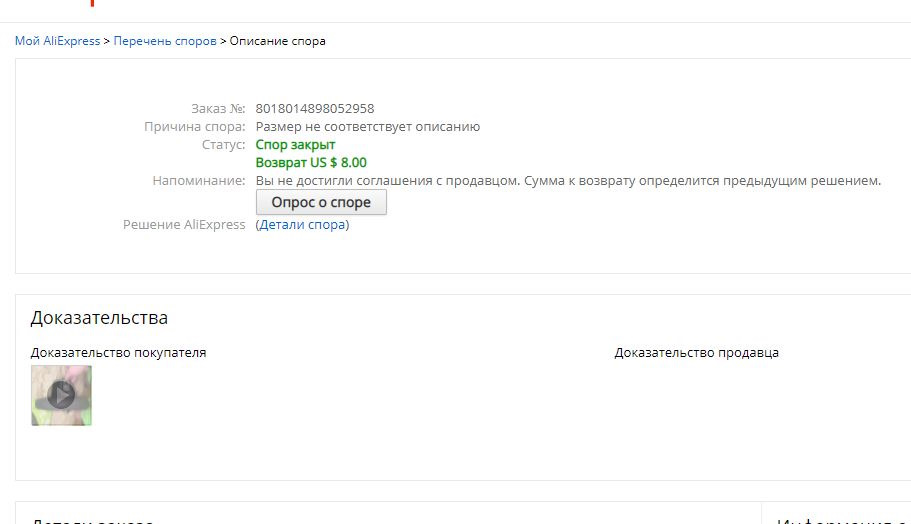

З заглушкою вийшов трабл.Она тупо не тих розмірів.В результатідосвід рефаунду у мене хороший, тому xD
< /p>
бабоси відбиті назад)) до речі з якої машини виходить тодізаглушка? )) продам хоч) xD
Отже. Початок з установкою.

Спочатку опишу про прокладання проводів DVR.

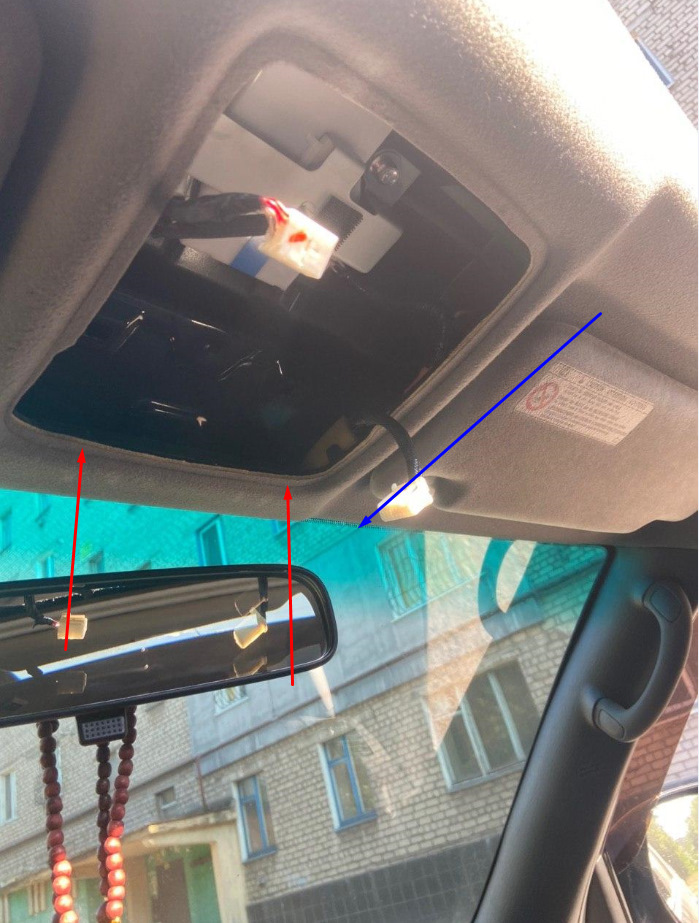

1)Знімаємо дзеркало заднього виду зі свого посадкового місця (простотягнемо до верху, по склу) і воно злізе. Протираємо спиртом усепосадкове місце, яке буде задіяне під поклейку реєстратора. Клеємреєстратор. 2) Знімаємо плафон. Підколупуємо його з боку лобовогоскла (там 2 кліпси, червоним кольором на фото) і потім витягаємойого у бік лобового скла (синім кольором на фото). Потім закидаємомаленький проводок сюди, під обшивку стелі, щоб він тут бовтавсявже. 3) Тепер відкручуємо козирок пасажира і знімаємо його.>

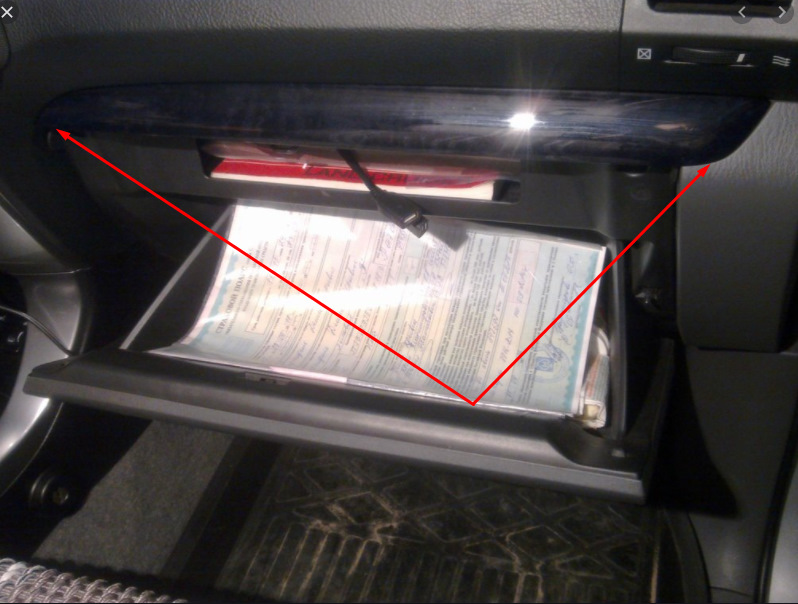

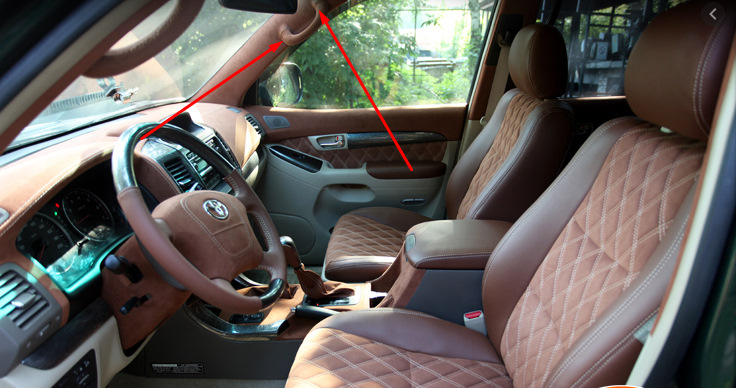

4)Знімаємо бічну накладку стійки, де подушка. А саме 2 болти вручці, під заглушками. І дістаємо її. 5) Знімаємо декоративнунакладку над відсіком бардачка. Відкручуємо болт кріпленнядефлектора пасажира. І знімаємо його. 6) Тепер просто беремо всюпроводку, яка в комплекті і тягнемо через стелю, вздовж стійки, опускаємо вниз до повітропроводу і там вже, коли знімемо магнітолу, коли буде зручно, двома руками протягнемо дроти ЗА БАРДАЧКОМ домагнітоли.

<
Всі))

Тепер поїхали за магнітолу:

1 ) Все за стандартом, відкидаємо спочатку 2 нижні пластиковінакладки, а потім і верхні, в яких дефлектори. Просто тягнемо насебе, вони сидять на кліпсах. При діставанні верхніх накладокакуратно, не забудьте, що з лівого боку - кнопка аварійки іпотрібно відкинути фішку, а з правої - лампа ременя пасажира. 2)Далі відкручуємо 5 болтів. 4 - магнітольних кріплення, 5й - відосновної фішки проводки на мафон. 3)Дістаємо свій майфун і клімат.І якщо у вас там нічого не напортачено колгоспним, то простовід'єднуємо всі всі всі фішки. Не переплутаєте потім 100%, тому щовсе зайде назад за розмірами.

4) Тепер беремо кондей і просто його розбираємо (нИЖЕ ПОТІМ БУДЕНАПИСАНО ДЛЯ ЧОГО ЦЕ) . Передню частину (екран та плату управління)прибираємо, від'єднавши шлейф. Задню залишаємо і підкидаємо назад (якщо відключали) всі фішки кондея. Діставати плату чи ні - справаваша. Мені особисто все-таки стало зручніше залишити плату вкожусі, щоб не нікати її нікуди. Ось я залишив так само. Опис -можна знадобитися пізніше. 5) Тепер відкручуємо від старої рамкимагнітоли металеві напрямки, які тримають мафон, ліворуч іправоруч. Також відкручуємо борткомп, який над магнітолою. Ну ітепер збираємо у зворотному порядку всю цю справу, але вже на новіймагнітолі. Тепер, як усі зібравши — можемо підключати все узворотній послідовності. Просто одягаємо фішки у свої пази та все.Залишиться 2 зайві фішки (на магнітолі). Вони йдуть, як пояснили нашпальти. Але у мене їх немає в фішках, у мене від усилка, тому вониу мене зайві. 6.1)Камеру заднього виду була, або якщо будитеставити) - тюльпан в роз'єм RCA з написом "Camera IN" і реверсивнийпровід з'єднати з кабелем REVERSE. Роз'єм RCA з написом "REARIN"
6.3)DVR - тільки в USB, щоб відображався в рідному додатку. ЯкщоDVR теж через RCA, то можете підключити його до AUX (саме жовтий) івін буде відображатися в AUX-налаштуваннях.

7) Тепер головні моменти. Фішки один в одного увійшли і в наснічого більше підключати нема чого, то тепер підключаємо:7.1.1)Кнопки керма. Є 2 дроти на основному виході - KEY1 і KEY2. Якщо увас вже є кнопки - то відразу просто накидайте дроти від них сюди івсе. Далі гемору у вас не буде, якщо у Вас кнопок не було, тоберіть 2 дроти, довжиною десь 60см, краще із запасом і накидаєте їхсюди та ізолюємо.
7.1.2) Відкидаємо ці дроти відразу ж у бік замку запалення (будемотягнути до замку запалення, а точніше під кермову колонку). ВідАСС, загалом звідки хочете, головне розумійте, коли він будез'являтися цей "+") і теж тягнемо у бік замку запалювання. Нетягнути зайві 2 дроти, але я все-таки зробив все від магнітоли.Тому + взяв від магнітоли, який АССшний, тобто тільки привключеному запаленні (тобто тільки при включеній магнітолі), масувзяв також від штекера магнітоли. І всі ці 4 дроти простягнуввідразу під кермову. 7.2.1) Кондиціонер. У даній магнітолі є щекабель, НЕ ЗАБУДЬТЕ ЗА НЬОГО.

Дрібний, на 3 pin

Його обов'язково підключити сюди.
7.2.2) Тепер CANBUS. Той шлейф, який ми від'єднували від 2-ухчастин нашого блоку управління кондиціонером (у пункті 4). Беремошлейф від CANBUSa, який йде в комплекті (можна і наш залишити. Якхочете) і з'єднуємо плату з канбусом. Все.
7.3.1) DVR (реєстратор). У нас 3 дроти та роз'єм RCA. Такожпідключаємо до магнітолі. Взагалі воно йде через запобіжник у блокзапобіжників (з боку водія, але я не хотів так робити, тому повівйого через правий бік і просто кінці проводів — обрізав).
7.3.2) кидаємо на масу з майфуну. Червоний - кидаємо на АСС дріт (+при запаленні буде), а жовтий на B + (тобто постійний). Загалом, якна фото. RCA-кабель, як я і писав - або в AUX (IN) і буде там, або, щоб працювало на цій магнітолі, необхідно ТІЛЬКИ ЧЕРЕЗ USB -> якупив таку штуку RCA-USB і встромив її в роз'єм USB, благо їх 8.Тепер, маючи всі підключення - збираємо в зворотному порядку. Всеставати на свої місця, як при рідній магнітолі, навіть місця більшестало). Тепер переходимо до кнопок керма. > 1)Відключати невідключати клему - справа ваша. Пишуть, що ніхрена не стрільне. Алея все-таки зняв клему і покурив постояв, щоб точно все відійшло))0) Знімаємо заглушки з боків керма (якщо вони є). Беремо ключ T30 (зірочка) і відкручуємо по 1му болту ліворуч і праворуч. Дістаємоподушку, відключивши 2 дроти від подушки (помаранчевий і чорний) і 1на звичайній клемі - сигнал) 3) Відзначаємо маркером хрест накермі, тобто ставимо мітку собі, щоб Потім при встановленні всетакож збіглося. І беремо ключ (хз який чесно ключ xD, у мене щерадянський з головкою, що крутиться, на різні ключ), але напевно, як зазвичай на 22)) і відкручуємо гайку до кінця, а потімнасаджуємо її назад і робимо 4-7 витка в закрутку 4) Сідаємозручніше і починаємо смикати кермо. Я як завжди:2 рази смикаю рукиз боків (9 і 3 години), 2 рази смикаю руки по вертикалі (12 і 6годин) і 3й раз смикаю знову з боків і кермо злітає 1000%).Докручуємо гайку назад і знімаємо кермо. 5) Відкручуємо 3 болта вкожусі. 2 болти відразу дивляться на нас. А 1 болт знизу вздовжкермової колонки. Знімаємо кожух і бачимо ось таке. Якщо у вас таксамо, як і в мене всього лише 3 дроти — йдемо далі. Якщо ні, товсе-таки зрештою у вас має вийти … проводів. 6) Беремо нашіпроводи, які ми тягнули в пункті (7.1.1 і 7.1 .3) І підключаємонаступним чином.

Червоний — наш

Все проводку на кнопку завели) Залишилася модифікація маленькасамих кнопок.

< 7) Кнопки у нас йдуть такого виду, з центральною платформою направих кнопках. Багато читав, що там вони управляються плюсом іт.Д. І тп.Але це якщо їх підключати під камеру мабуть.Але благо унас 21-е століття з андроїдами, де все програмується, то просторобимо наступні маніпуляції (цЕ В ТОМУ РАЗІ, ЯКЩО ВИ ХОЧЕТЕ, ЩОБ ЦІ2 КНОПКИ(OFF і КАМЕРА) РОБОТАЛИ Тобто можна було б їхзапрограмувати. 8)Так ось. Беремо проводку кнопок (не шлейф, а самесамі дроти) і у самого штекера майже відрізаємо ЖОВТИЙ ПРОВІД.Оголяємо сірий, поруч провід, що йде, і зв'язуємо ЖОВТИЙ і СІРИЙпровід між собою ЧЕРЕЗ РЕЗИСТОР будь-яким номіналом 20-1000ОМ. Якщоне підключити резистор, то кнопка на лівій стороні (MODE) будеідентична кнопкам на правій стороні (OFF і камера). Тому будь-якийрезистор підкиньте.
можна не паяти, а просто накрутити дроти

Также тепер від'єднуємо фішку дротів з круїз контролю. Дістаємовід туди 2 дроти круїз-контролю. Тепер у нашу фішку від кнопок, УТЕЖ НАЙПІНИ ми вставляємо дані 2 дроти. Під білий провід у насякраз порожній пін, тобто його ми просто вставляємо і все. А осьчорний пін у нас у роз'ємі вже зайнятий. Тому оголюємо провід уфішці (на кнопках) і підпаюємося прикручуємося нашим дротом донього від круїз-контролю, тобто має вийде так (це готова фішка накнопках, з уже правильно підключеним круїз-контролем) Погано видно.Але загалом Білий ми вставили в роз'єм (він був вільний), а чорнийприєднуємо до чорного. Все це ізолюємо) Якщо не хочете морочитися, можете просто пропустити пункт 7 - 8.1 і буде працювати все, крімтих двох кнопок. На цьому з кнопками все зроблено. 9) Якщо у васнемає вирізів на кермі - це звичайно п*****. Але загалом робив я заякоюсь статтею десь знайшов. Загалом одягаємо кнопки керма на кермо (бЕЗ ПОДУШКИ.НЕ СФОТКАВ ДАНИЙ МОМЕНТ). І клеємо скотчем або взагалітам ставимо крапки коректором на КРААЯХ кнопок, тобто ось так

Тобто ось так, тільки без подушки, а з одягненими кнопками, клеємдля себе КРАЯ КНОПОК, щоб збігалися А потім на самі кнопки тежнаклеїв скотч, вирізав по контуру кнопок (форми кнопок). Відклеївназад. Зняв кнопки з керма, поставив подушку на місце і тепер уже, по тих бокових (які вище фото) зіставив КРАЯ кнопок з цієюзробленою "формою" і обвів всю цю справу маркером. Наклеїв наподушку., спираючись на 2 точки країв кнопок і обвів маркером Ну ітепер ніж в руку - і вперед ... Я звичайно, як все життя бувдалеким саме в плані мистецтва, так і залишився)) Ну не моє цеклеїти плівки, клеїти шибки, щось вирізати, щось зліпити. Вийшлотаке
срань)

Ну я не особливо запарився.Бо коротше бачив готові накладки вже звирізами)) тому замовив — чекаю)) як прийде — заміню її івсе.Забуду за це, як страшний сон)) Накладка, вже з вирізанимиотворами під кнопки
br> Загалом робота з кнопками зайняла близько години. Робота зпрокладання DVR - хвилин 25. Установка майфуну - хвилин 30. Нічогоскладного, все простіше простого (крім сраних "вмілих ручок" зкнопками) xD
