Вирішено іншим шляхом

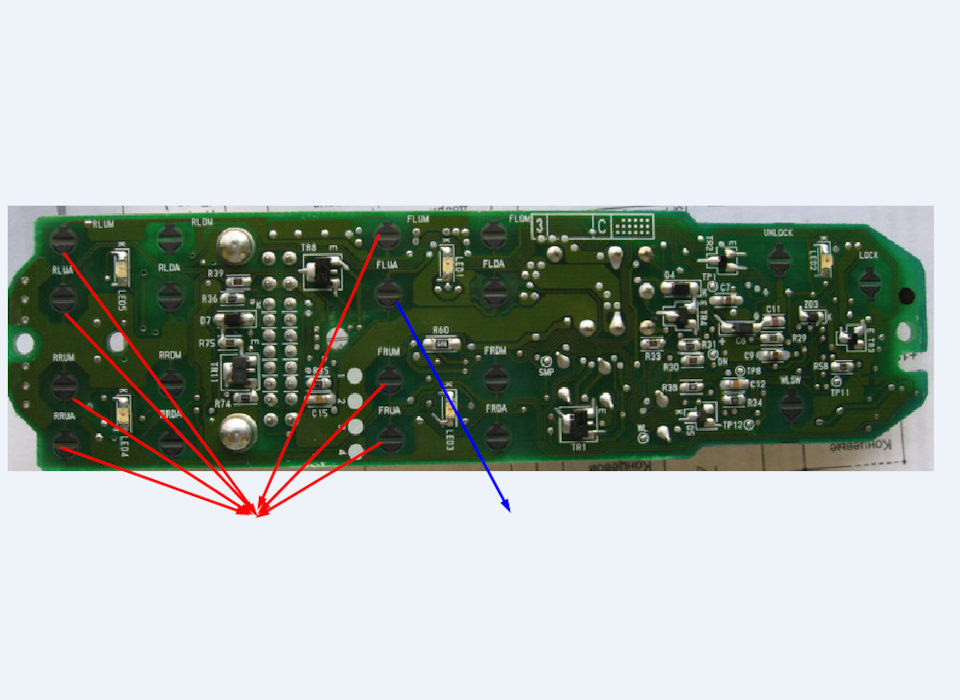

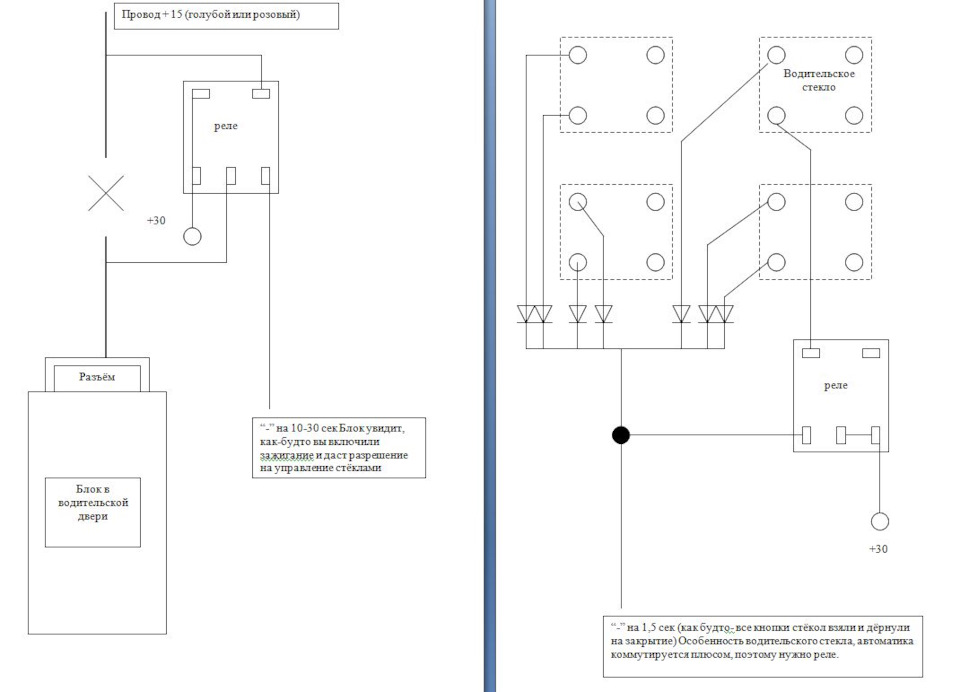

Загалом на просторах інета знайшов схему підключеннясклопідйомників шляхом напаювання діодів…

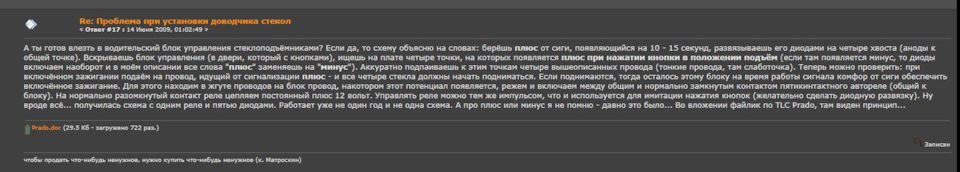

До цієї схеми був такий ось коментар

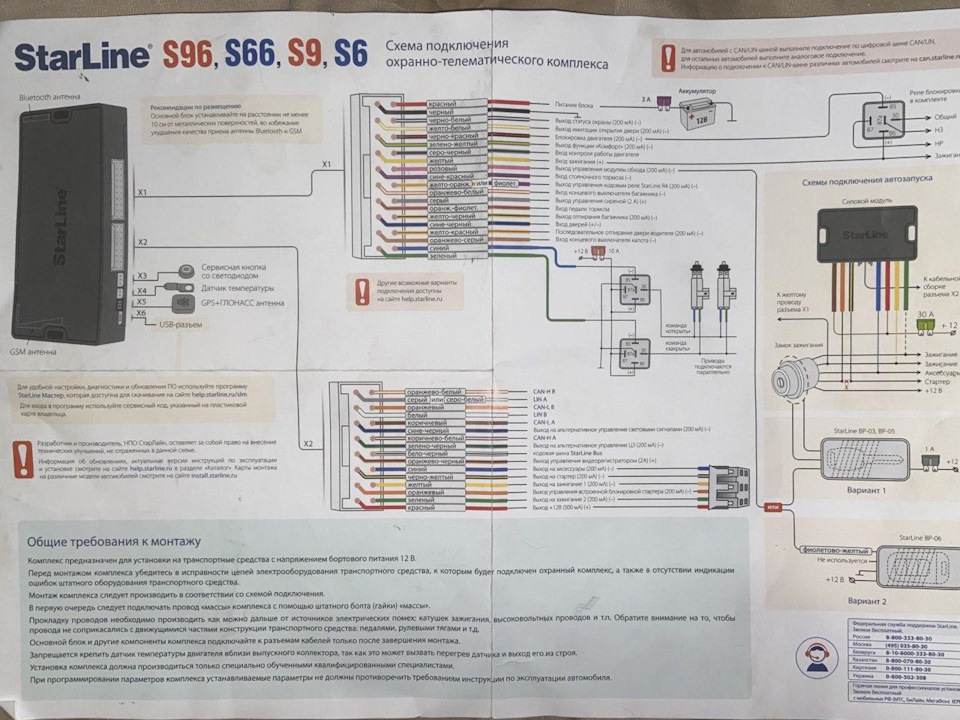

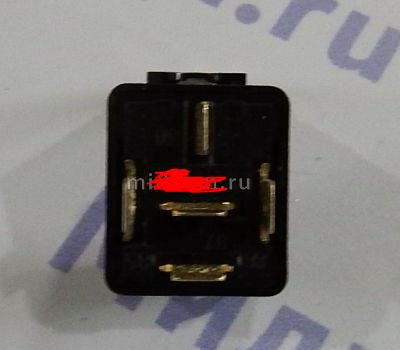

а 8й йде окремо. Але підкажіть з реле ... Ніхера не зрозумів івзагалі скільки живу, стільки і туплю завжди з реле)) я так розуміюзі схеми, що потрібно 5-ти контактне реле, тобто ось таке воно посуті замазав, там сайт був. Щоб не було типу реклами) але що кудипідключати в цьому реле — не зрозумів ніхрена. Підкажіть пліздохідливо. Розпинування моєї сигналки. Щоб було видно)
Коментарі2
Мені здається, там струми невеликі, і реле це сильно потужне буде, не вистачить струму для його спрацьовування. Хоча можу і помилятися. Я б узяв герконове або типу РЕМ49.
Це типу такого? Якраз контакти за таким же принципом виглядають
