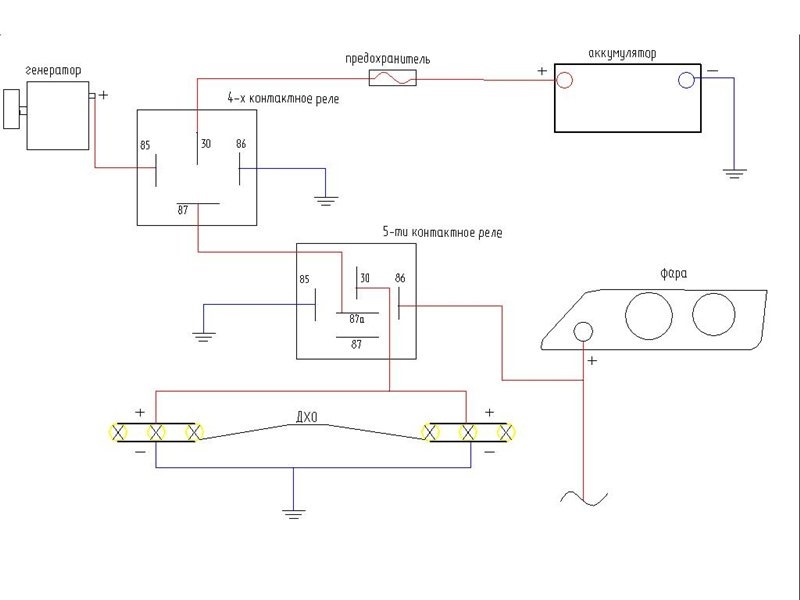

Т. До. Повністю переробляю фару, і будинки без діла валяються 10шт., 3W світлодіодів, вирішив відразу в фару вбудувати ДХО. По 5світлодіодів у кожній фарі. Встановлювати буду в нижню частина фари (там де в СРСР наливали гальмузуху.) Підключення буде за однією зісхем. Двигуна включаються ДХО і при включенні підфарників вонивимикаються.

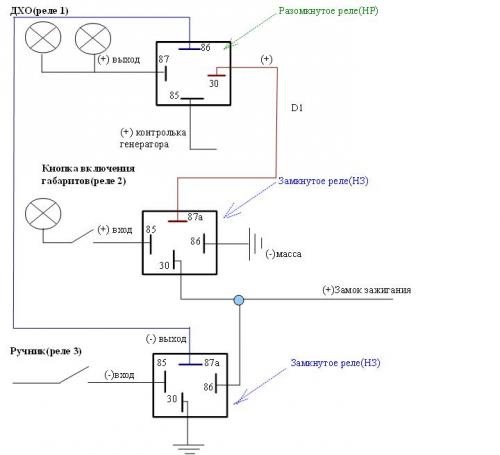

2. Ускладнюємо, тут ДХО включаються при заведеному двигуні івимикаються при піднятому ручнику та включених підфарниках.
< /

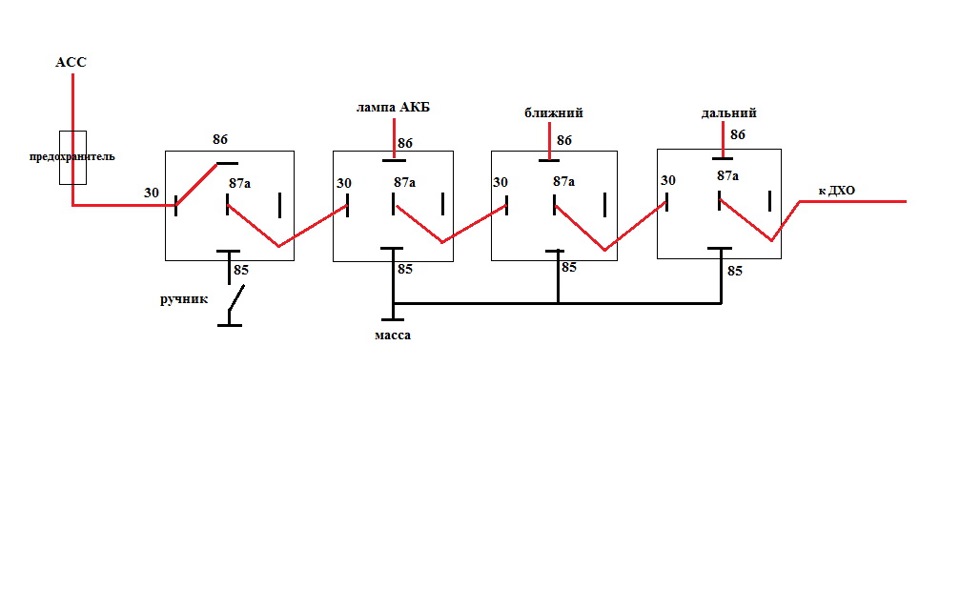

3. Найскладніша ДХО включаються при заведеному двигуні тавимикаються при піднятому ручнику та включених дальньому/ближньомусвітлі.
найправильніша, але надто багато реле За основу візьму другу схемуі замість підфарників до одного з реле підключу дальнє/ближнєсвітло А для того, щоб вони не спрацьовували разом?
Виконання з фото звітом буде трохи пізніше.

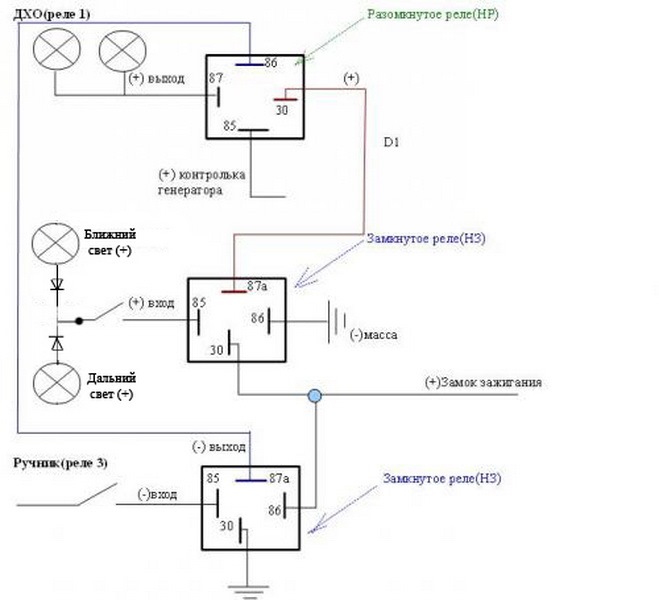

Ось моя схема.

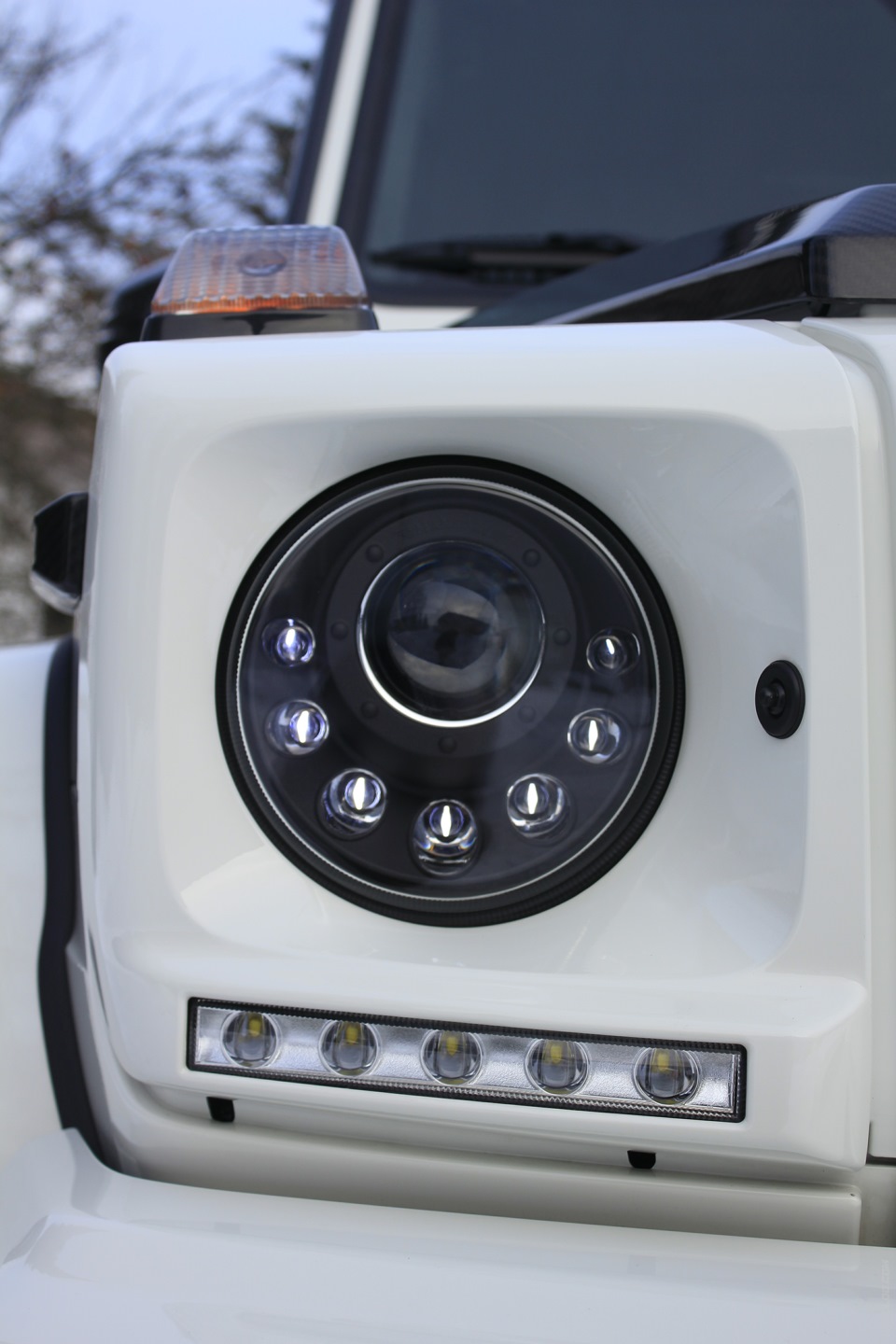

У результаті має вийти щось схоже на це:
Коментарі2
Мені теж потрібно поставити діоди. Обов'язково потім напиши які брав
Коли куплю, напишу.
