Світлодіодні led габарити в задній ліхтар

Бачив реалізацію даного "тюнінгу" у деяких драйвівчан, вирішив ісобі зробити.

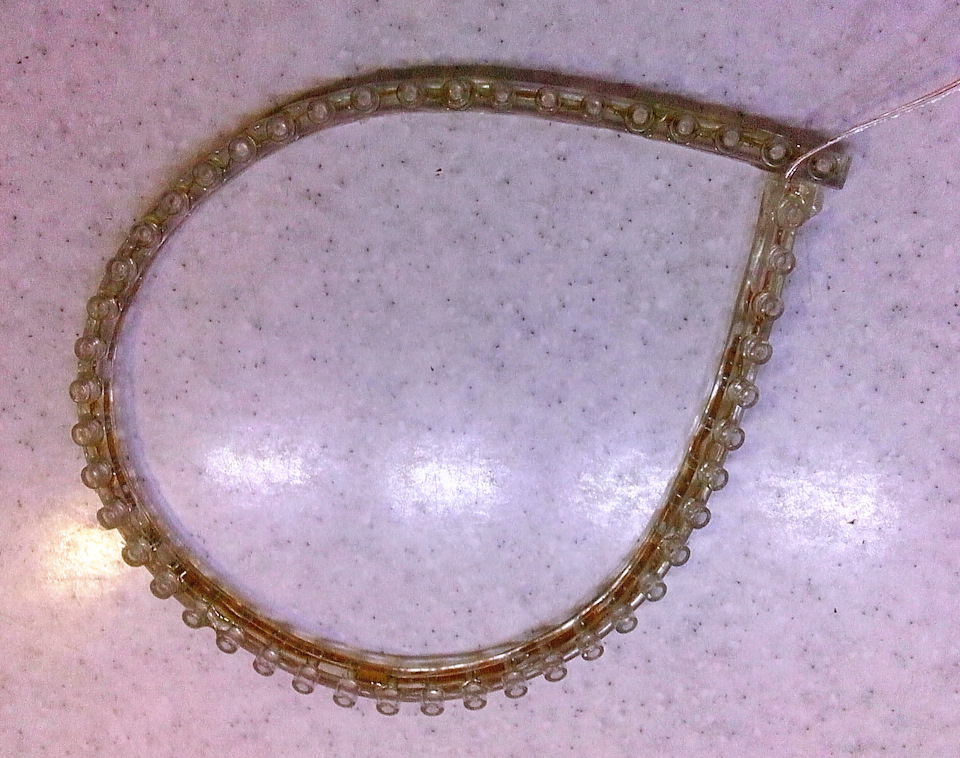

Замовив у китайців дві ось такі стрічки завдовжки 48 см.
< /p>

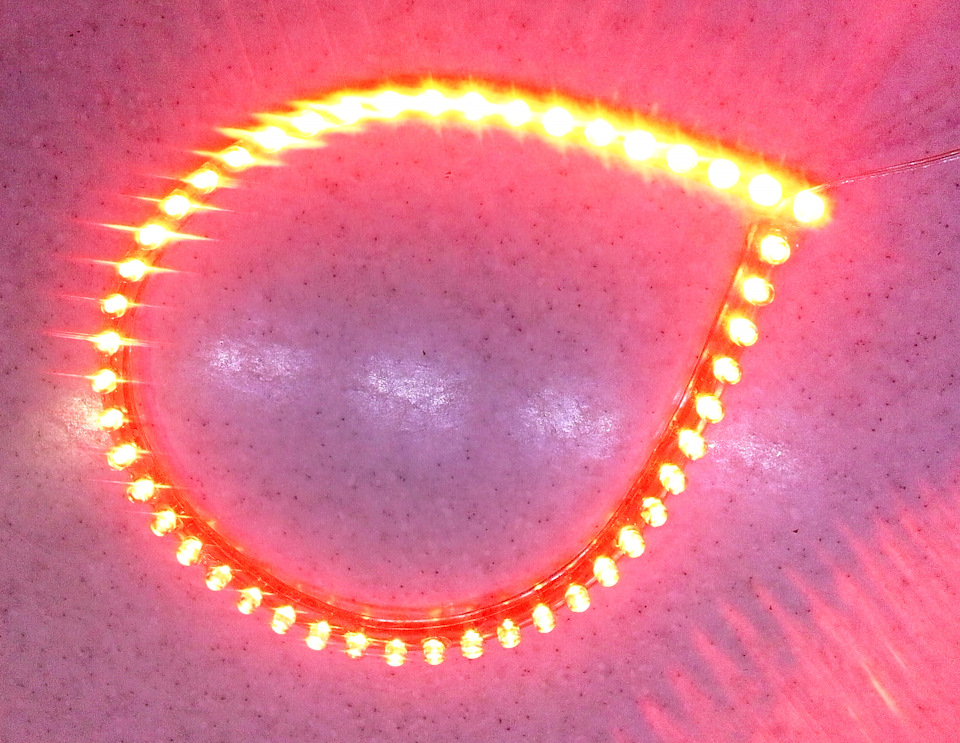

Нам необхідно лише 30 см, тому зайве обрізав.

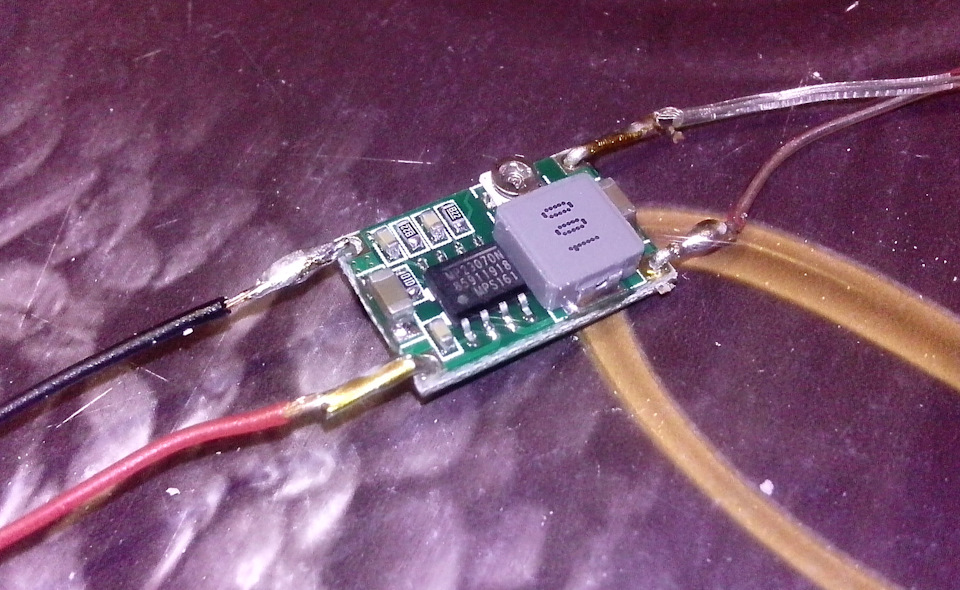

У даних стрічок як стабілізатори встановлені резистори втім як набудь-якій світлодіодній стрічці по одному на групу з трьохсвітлодіодів, тому треба стабілізувати вхідну напругу, щоб вонабула не більше 12 В. Використовував міні стабілізатори і налаштувавїх на 11, 5 В, щоб стрічка прожила весь свій термін служби.

<

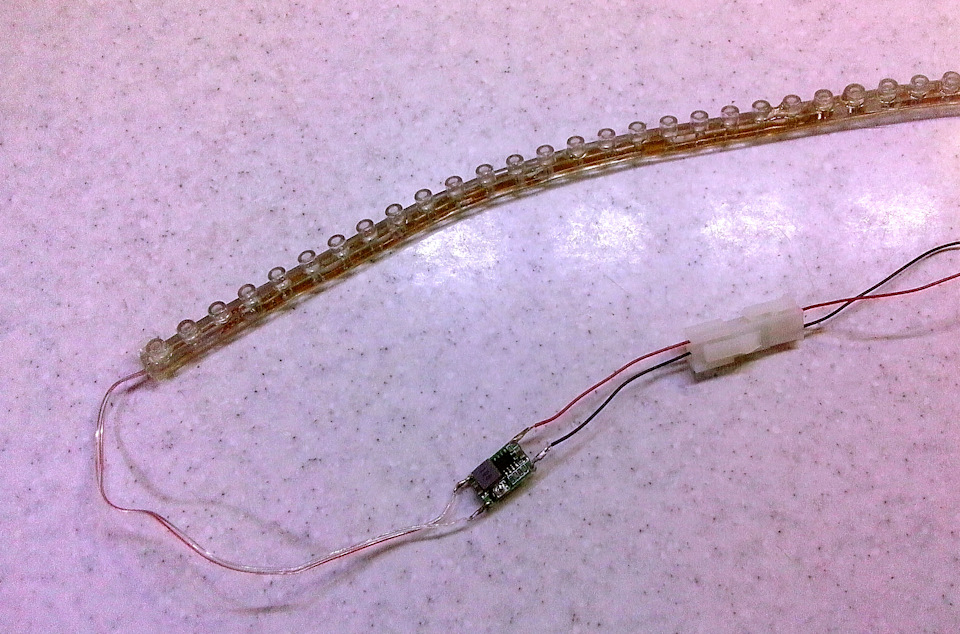

Далі монтуємо роз'єм Mini-Fit
гріти, паяльник і "міцні слова")))

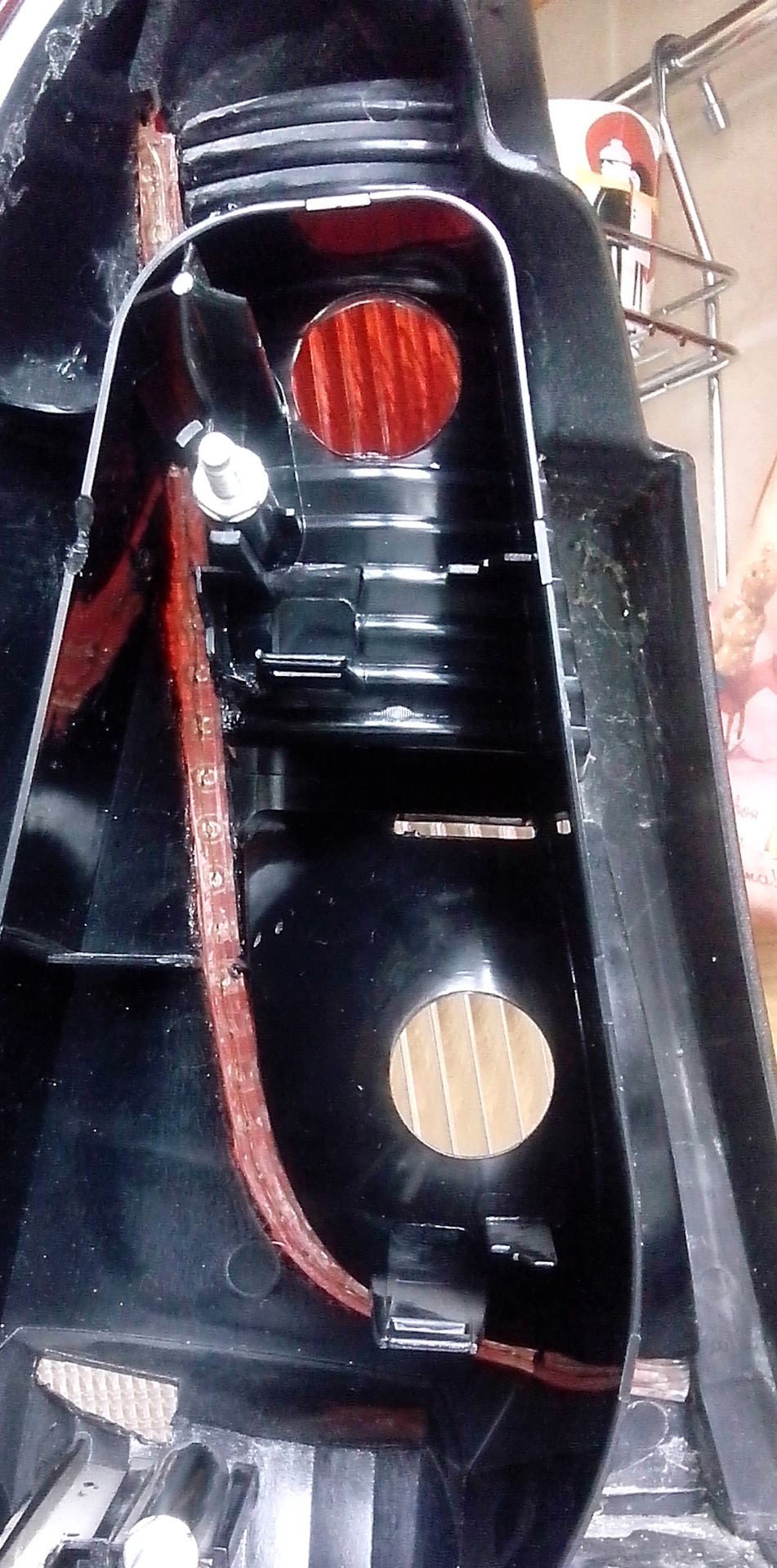

вставці у ліхтар, тому довелося ще місяць чекати поки приїде нова.)

Розпинування колодки задніх ліхтарів Дачія (рено) Логан (фаза1):
1 - поворот
2 - маса
3 - габарит
4 - не використовується
5 - стоп
6 — протитуманка
правий ліхтар:
1 — задній хід
2 — габарит
3 — стоп
4 — не використовується
5 — маса
6 — поворот<
всі контакти пронумеровані на роз'ємі
Мій телефон не зміг. Передати всієї краси)))

Усім добра)
