Ну ось видався час написати…

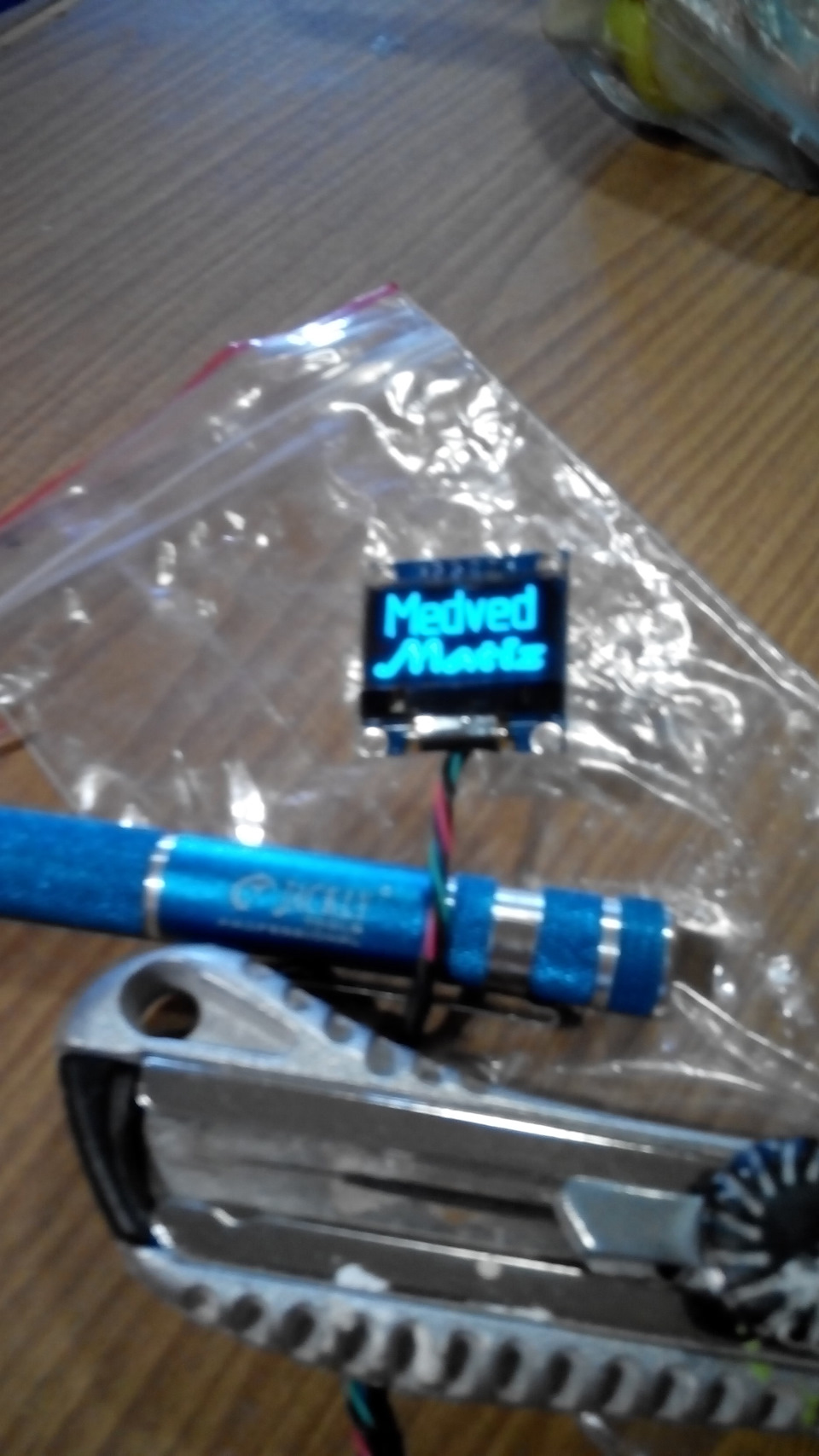

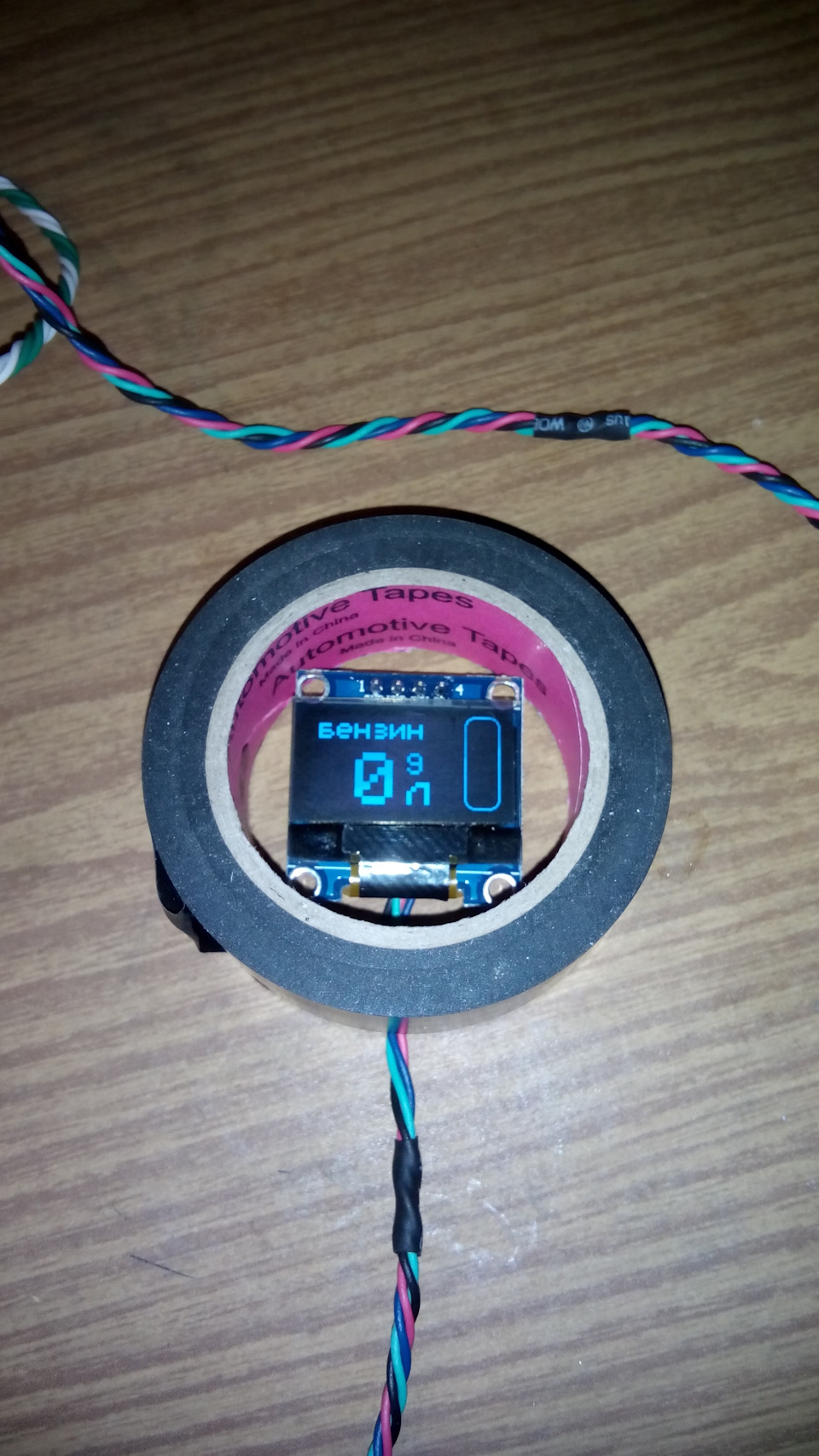

Після встановлення ГБО виникла проблема із вказівником рівня газу вбалоні. Світлодіоди на кнопці показували погоду на Марсі. Почавшукати вирішення проблемми. Рішень знайшов кілька, але все неподобалося, і ось наткнувся якось на посаду Сашка (VBAlex)https://megadriver.org/logbooks тут на форумі Ідея дуже сподобаласяі відразу ж замовив у нього і собі такий прилад. Він теж в Україніі з пересиланням жодних проблем не виникло.І ось заповітний датчикрівня газу та ще й з годинником у мене.Саме з годинником, тому щоврізати його планувалося в корпус штатного годинника.Одразу жперевіряємо за допомогою домашнього блоку живлення.<

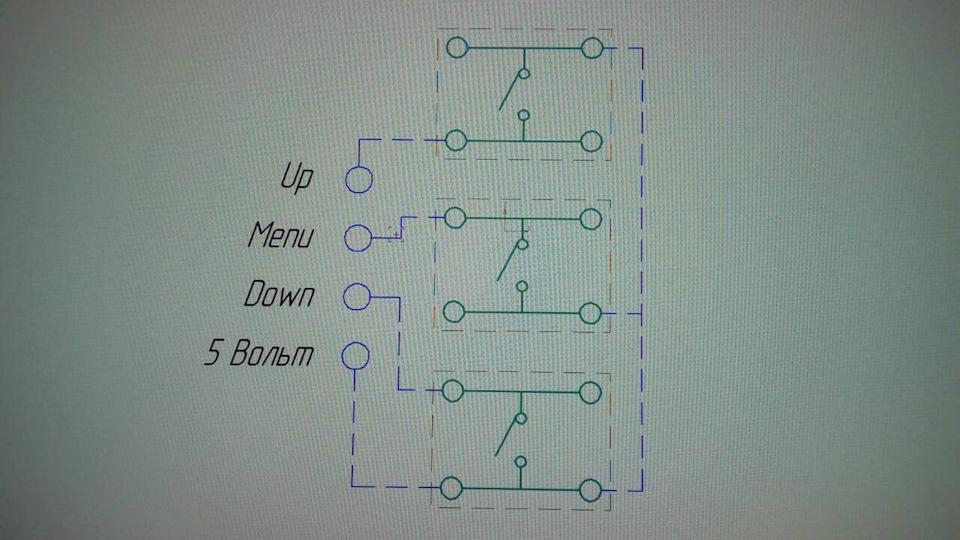

Також на мій запит Саша скинув мені розпинування кнопок, оскільки хустка кнопок трошки не входила в корпус годинника.
<

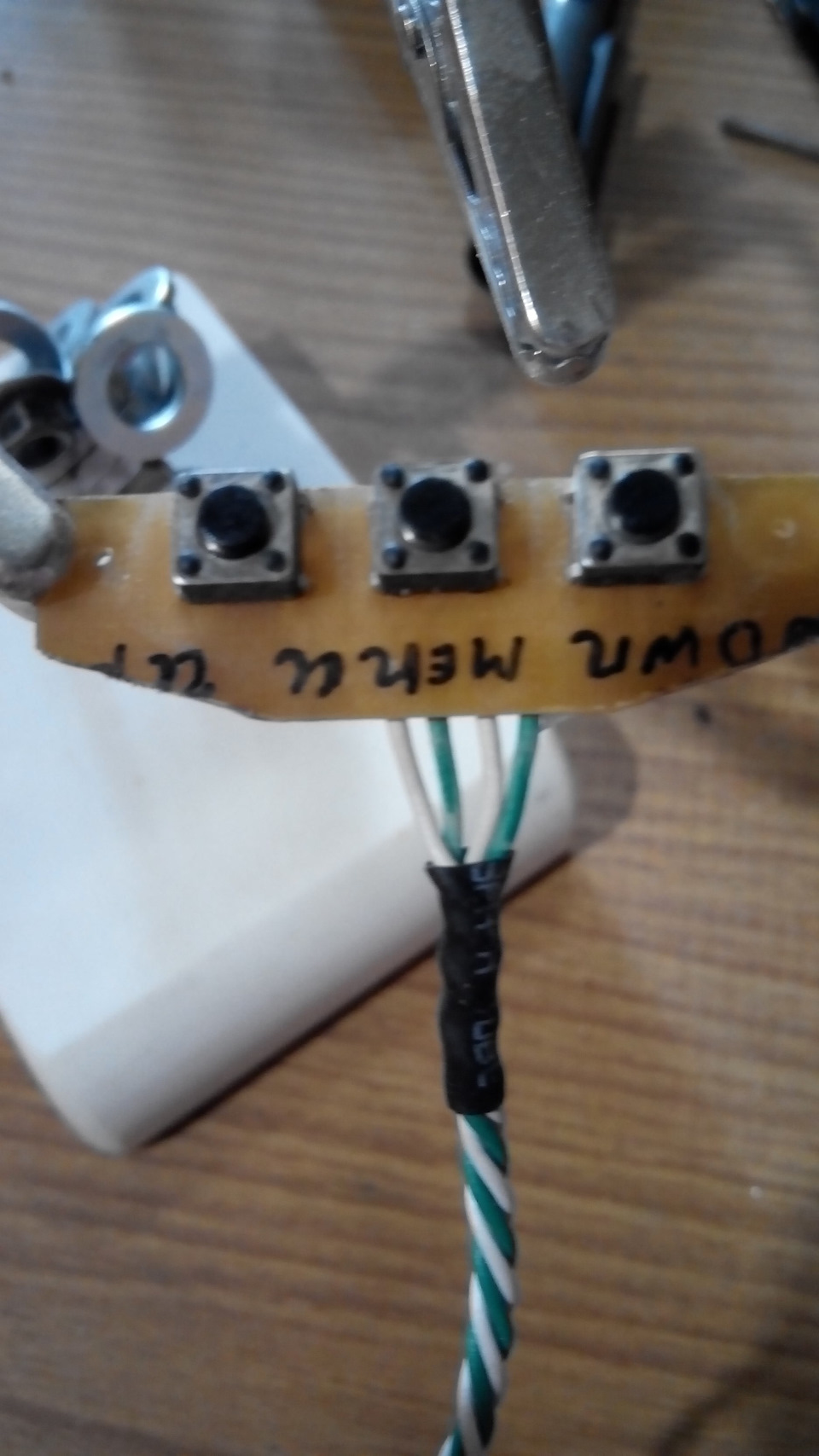

Благо відстань між кнопками датчика і кнопками штатного годинникаспівпадали ідеально.Далі за допомогою дрімала обрізаємо хусткукнопок.

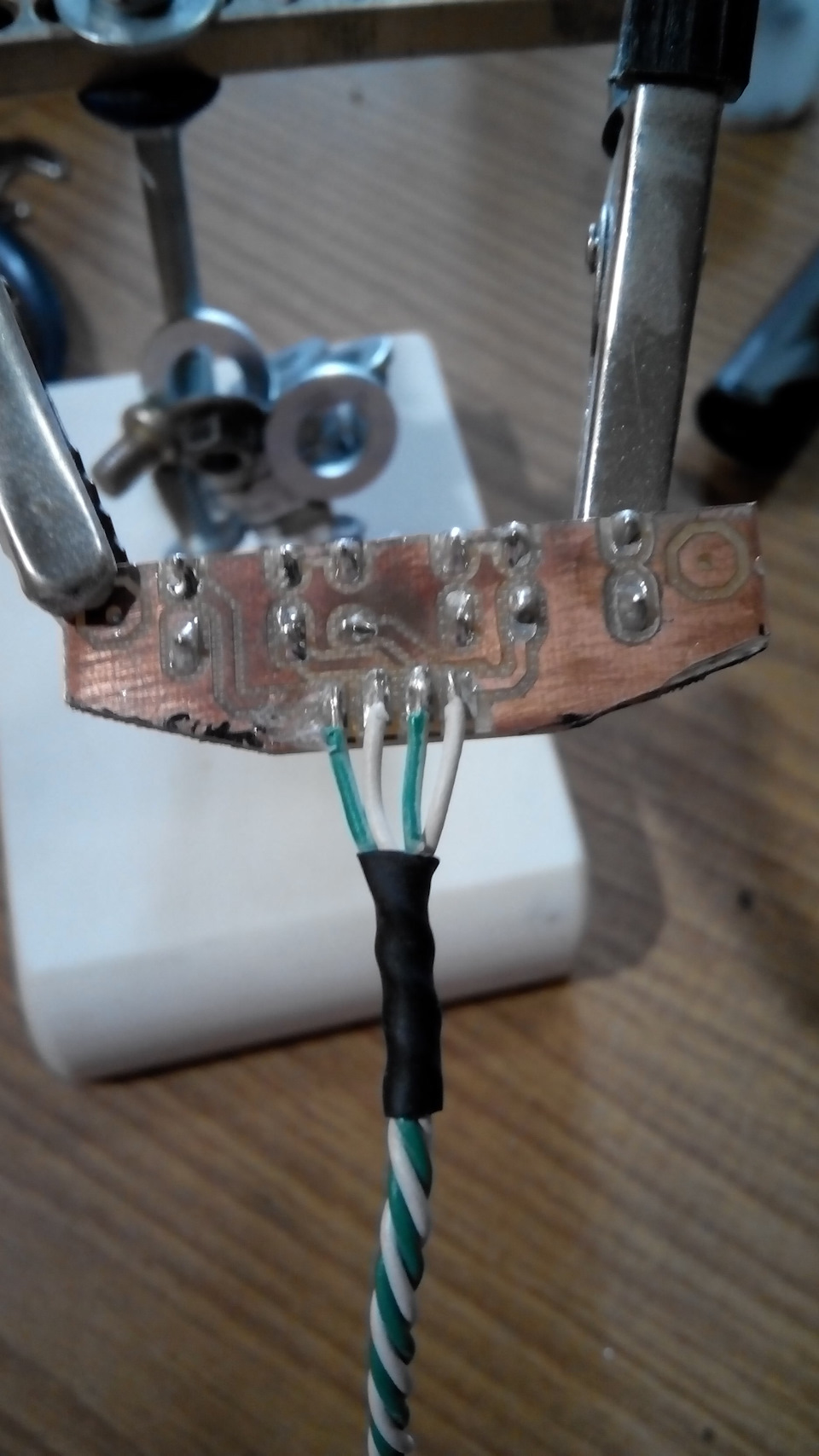

Схема потрібна була на випадок, якщо поріжу доріжкиплати.<
Обрізаємо, приміряємо, вклеюємо в корпус годинника кріплення длясаморізиків і фіксуємо двома дрібними саморізами хустку кнопок докорпусу годинника.
Рідні штовхачі кнопок довелося підрізати, щоб вони чітко натискаликнопки на платі. Далі вирізав з полікарбонату, що не б'ється (схожий на оргскло, але не б'ється навіть молотком) пластину покорпусу рідного годинника. Розмітив отвори під екранчик і закріпивйого на чотири саморізики до вирізаної пластини з полікарбонату.Саму пластину закріпив на три саморізи до корпусу годинника, попередньо вклеївши туди кріплення для саморізів. Кріпленнявикористовував від корпусів старої апаратури, виламавши їх ізкорпусу. З боків екранчика залишилися прозорі боковинки. Їх я задувз балончика чорною матовою фарбою.
Джгут проводів запакував ізолентою. Правда трохи не по фен-шую, алеСОРРІ, синій ізоленти не було :) Так само підпаяв біля роз'ємукнопок додатковий роз'єм. У майбутньому можливо підключу до ньогододаткові виносні кнопки. Так як у датчику рівня газу є ще йфункція годинника, а тягнутися до годинника в штатному місці недуже зручно особливо в рух. Щоб було легше перемикатися міжрежимами годинника та рівня газу. Але це можливо пізніше.
Все спаяно, склеєно, плюс і мінус взяті зі штатного роз'ємугодинника.Попередня установка
Продовження слідує...
Коментарі11
Дублюючу кнопку зручно розміщувати на кожусі рульової колонки, я собі так зробив, коли китайський годинник з вольтметром, термометром ставив. в бж фотки є. А так круто виглядає, я так зрозумів це на ардуіно виконано?
У мене кнопки вже є врізані біля кнопки аварійки. Правда тільки дві. Залишилися від китайського годинника такого, як у тебе. Потрібно ще одну переробити (вони з фіксацією) і врізати поряд. Точно не знаю, але блок годинника для Ардуїно. Це у автора-ви...
Якщо стоїть газ, то це дуже потрібна доробка. Можна більш точно контролювати витрати газу. Та ще в приладі є додаткові функції. Крути! А щоб часу вистачало, потрібно вранці вставати на годину раніше. Тоді точно все встигатимеш.
Просто вдома ремонт затіяв, от і часу не вистачає )
Юро, та часу завжди не вистачає.
Круто. Золоті руки можна сміливо застосовувати до тебе.
Дякую тобі за таку круту прибуду!
Круто вийшло!
Самому подобається! Але ще треба підключити два дроти для основної функції, а часу не вистачає на жаль…
Завтра подивлюся який у мене датчик і теж замовлятиму (правда на лачетті))). Твій пост в закладки і спасибі))
Значить не дарма пишу))) Вдалих переробок!
