Встановлення обманки на датчик температури звороту.

Є всім відома проблема з двигуном К9К 636 з системою старт - стоп, вона полягає в троїнні при температурі повітря менше -5. Якщоточніше негативної температури палива в контурі обратки./p>

Насамперед треба висловити респект комраду з Євросоюзу — sanijoідея належить йому.

Рішення зводитися в установці резистора в ланцюг датчикатемператури номіналом 4.7 кОм.
Варіантів реалізації багато — установка з використанням кнопки, термостата, кнопки з реле тощо.

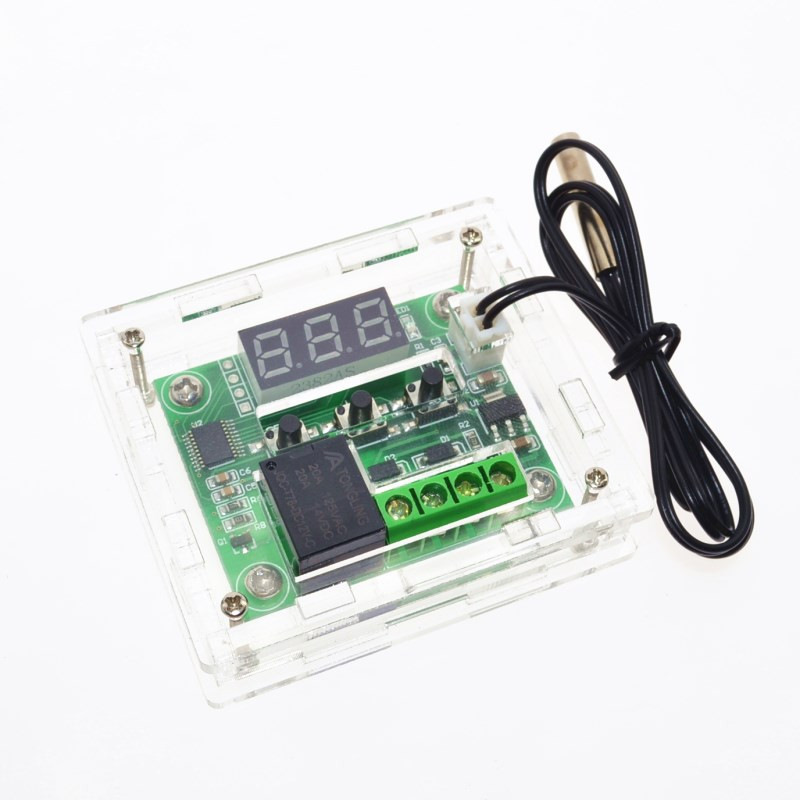

Мною був обраний варіант з використанням термостата з реле W1209.Також куплений до нього корпус із пластику.

case

Термостат дозволяє задати температуру включення обманки зрезистором (виставив +1), а також час після якого він спрацює (виставив мін).
Алгоритм роботи виглядає так:
Запуск двигуна, термостат чекає 1 хв, якщо температура звороткименше 0, включається обманка, чекає прогріву палива до 1 градуса, відключає обманку.

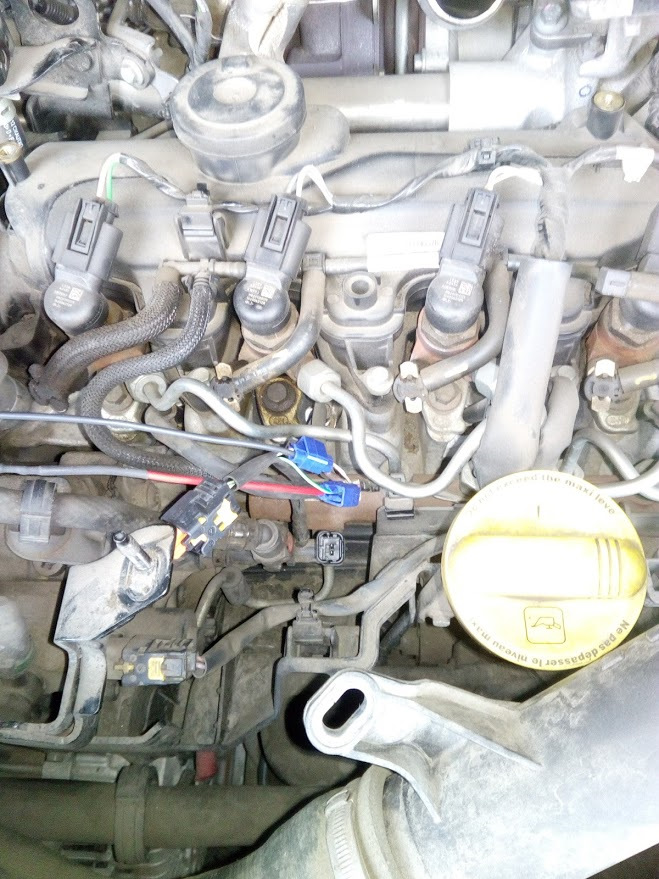

Все це було реалізовано ось так:Приєднання паралельно датчику задопомогою конектором 3M Scotchlok 560 що дозволяє обійтися безрозрізання ізоляції, паяння та іншого колгоспу.

Приєднання

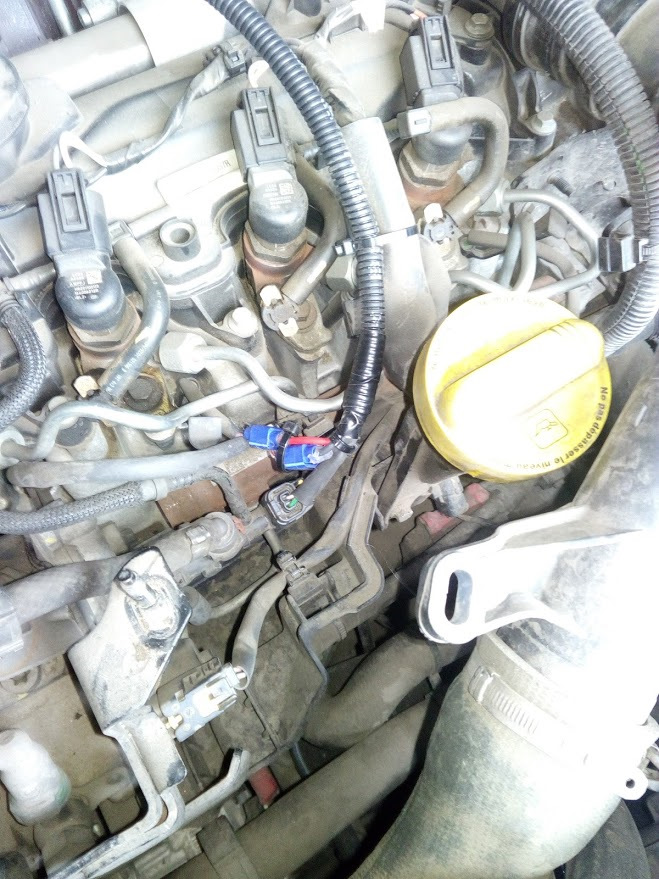

Упаковуємо дроти в гофру та ізолюємо все за допомогою поліетилену зклейового пістолета та ізоленты.
Гофра
Приєднуємо термодатчик термостата стяжками до рідного датчикатемператури, змастивши все рясно термопастою.
датчик<
Загальний вид підключення
Гофра

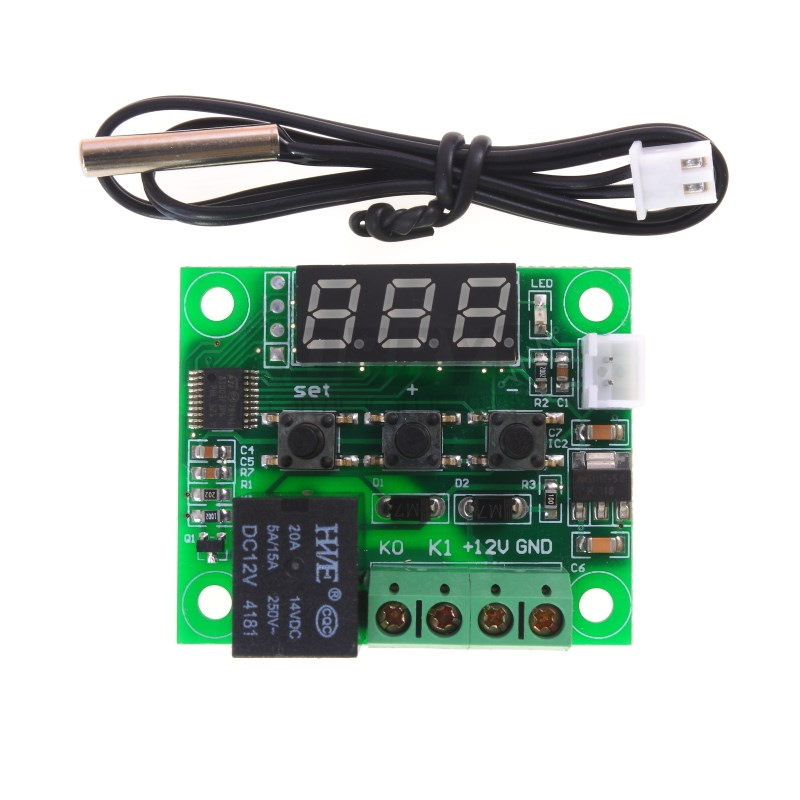

Сам термостат

термостат

Харчування термостат +12 беремо від підігрівача палива, врізаннятакож робимо 3М конекторами. Далі все це приєднуємо дотермостату

приєднання

Монтуємо все це стяжками до кріплення якогось датчика

монтаж
Далі чекаємо ранку і температури - 8, відео випробування. У гаражі— 4.
Частина 1. Видно, що спочатку температура — 0.9, потім через 1 хввключається обманка, спалахує червоний індикатор, через звукдвигуна в гаражі не чути моїх коментарів.
< /p>
Часть2 Подальший прогрів до + 1 і відключення обратки, чути змінуроботи двигуна.
