Діагностичний роз'єм OBD 2 у салоні Audi A6 c4

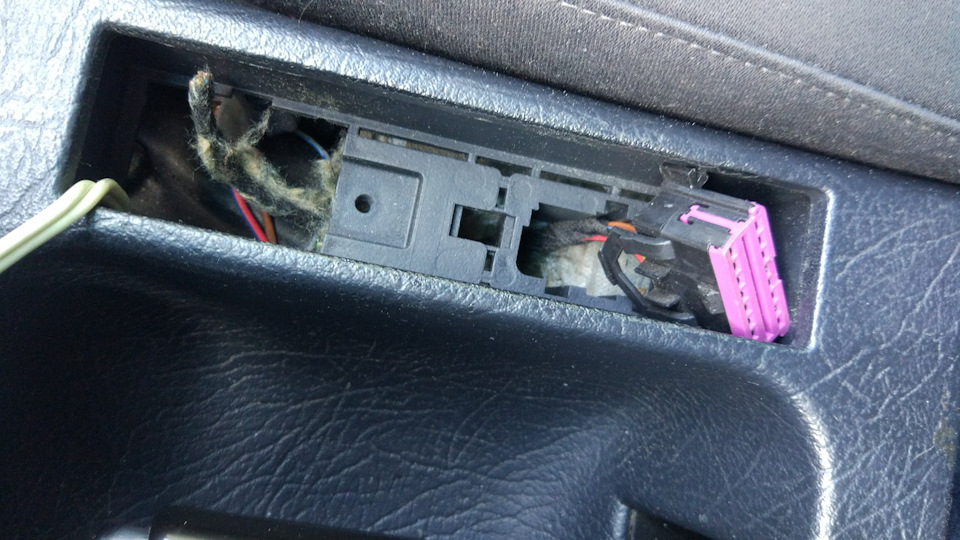

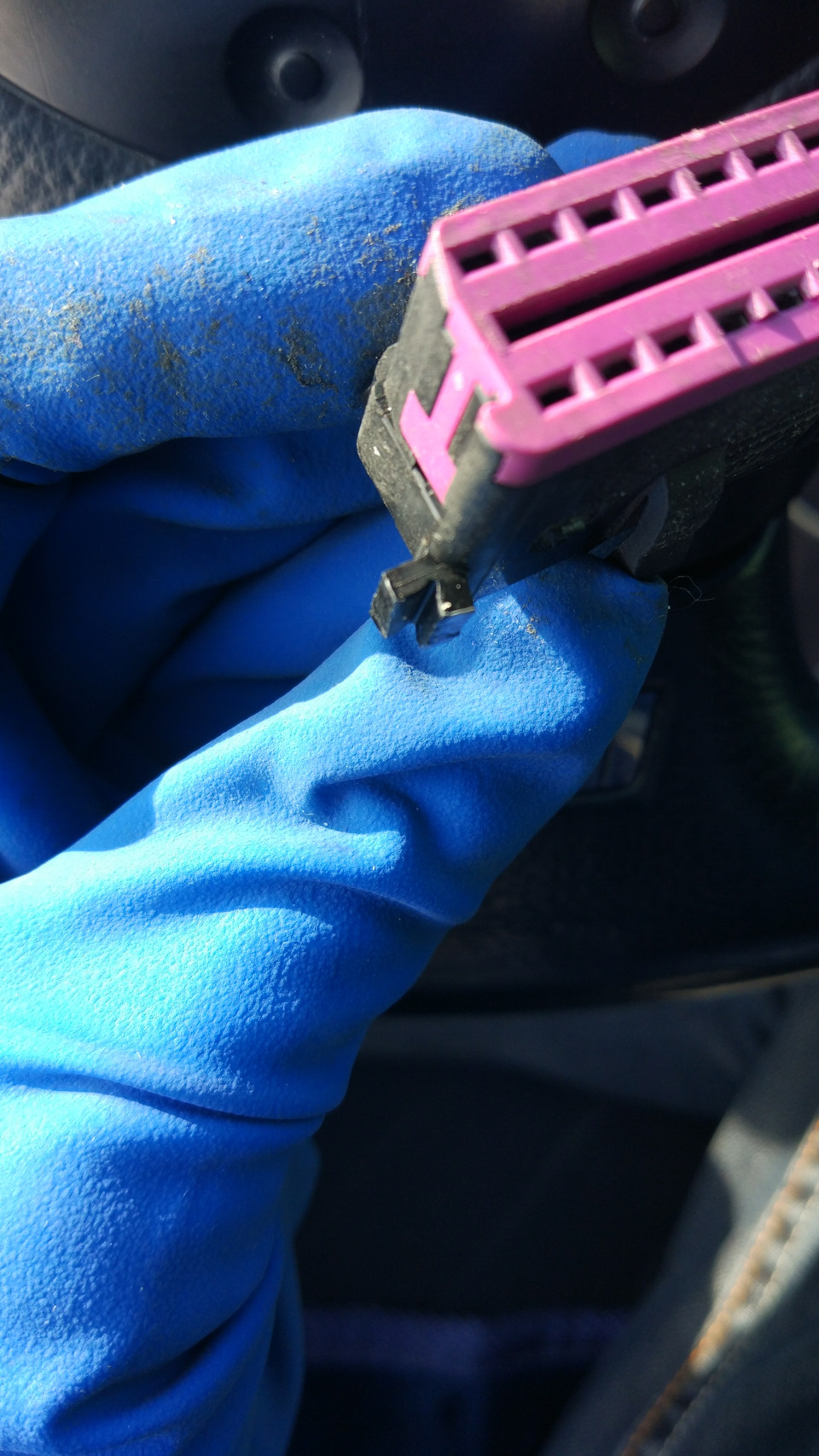

Дуже незручно стало лазити під капот щоб підключати ноут длядіагностики, а якщо ще виміри на ходу зробити так взагалі. Так щокупив на розбиранні роз'єм від Audi C5 і поставив у штатне місцебіля ручника (набагато краще стало сидіти в салоні ніж біля капотана морозі). (на драйві прочитав що підключали K лінію та L лінію), але виявилося, що потрібна тільки K лінія (L line у нас невикористовується.) Так що другий провід підключив під +. Знаю щоможна було від клімату підключитися, але розпинування не знайшов, ашукати самому було ліньки так як протягнути під капот провід і такзайняло хвилин 10. Заземлення взяв від прикурювача. З основу взявінфу від сюди.

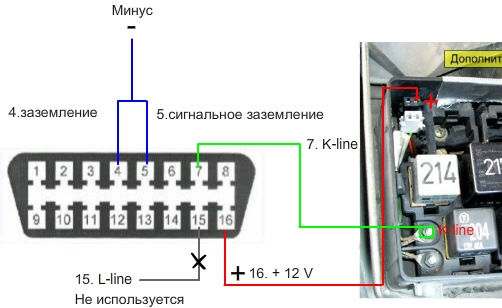

Схема підключення (розпинування) OBD 2 AUDI A6 C4
Коментарі14
А + і - від прикурювача можна брати або тільки від коробки тягнути?
Привіт.Ауді 80 б4 дизель підходить?
ще б інфу в який пін роз'єму що підключати
дякую
я собі відразу usb подовжувач вивів і взагалі не треба паритися тепер)
А як зробили можете схему намалювати? На 100 с4 підходить?
Та там малювати нічого ) просто адаптер поклав в коробку запобіжників де підключення адаптера відбувається, далі шнур простягнув через технологічні отвори в салон, він виходить в районі водія бардачка в ногах, зробив там дірку і у мене просто лежить ...
Ну до яких контактів юсб підключати, там же 12 виходить а в юсб 5 вольт, соррі якщо туплю)
Ні… Нам потрібен сам адаптер і кабель перехідник (як і всі роблять) але ми цей адаптер просто засовуємо в ту коробку. Адаптер же по усб підключається
Аааа окей дякую велике, і ще одне питання там програма вася діагност він платний або безкоштовний?
Наскільки я знаю, вона йде в комплекті з адаптером, але її можна пошукати на просторах. Також як і vag com
Дякую за інфу
Нема за що )
а докладніше куди який провід і собі фішку в салон поставити
