А так само тільки світлодіодний плафон має відсік для зберіганняокулярів.
>
Для цієї установки знадобиться передній та задній плафони.
Існують наступні кольори плафонів (останні три символи кодудеталі):
> BF1 бежевий seidenbeige
ET1 сріблястий kristallsilber
PS6 чорний soul
Номер всього плафона:
4G0 947 135 B (BF1/ET1/PS6)
4G0 947 135 C
4G0 947 135 F
4G0 947 135 K
4G0 947 135 G
4G0 947 135 L
А ось < b> номер лицьової частини, яку ви можете міняти підсвою комплектацію:
Без усього нижчепереліченого
4G0 947 135 B (BF1/ET1/PS6)
< /p>
З Homelink (відкриття гаражних воріт)
4G0 947 135 A
4G0 947 135 C
З люком
4G0 947 135 D
4G0 947 135 F
4G0 947 135 H
4G0 947 135 K
З Homelink та з люком
4G0 947 135 E
> 4G0 947 135 G
4G0 947 135 J
4G0 947 135 L
4G0 947 135 G ET1
> Задній плафон:
4G0 947 111 A BF1
4G0 947 111 A ET1
4G0 947 111 A 6PS
4G0 947 111 A ET1
Всі роз'єми з плафонів QQ0/QQ1 підходять на світлодіодний плафонQQ2, за одним винятком.
Для коректної роботи LED плафонів потрібно підключити LIN-шину.
Бачив звіти, де люди тягли її від Блоку Комфорту J393 збагажника.

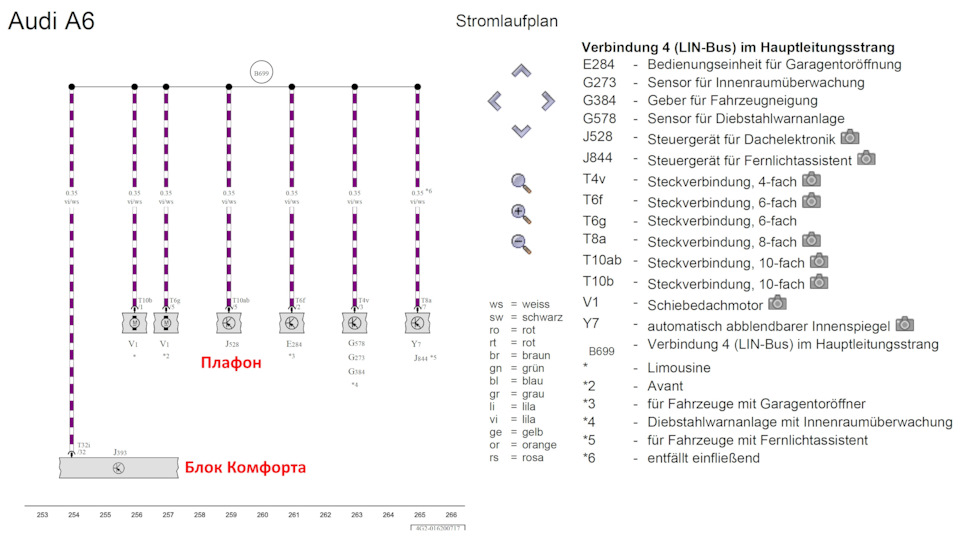

LIN-шина Audi A6 C7
Але вивчивши схему я дійшов висновку, що LIN-шину можна взятиі в старому плафоні за умови, якщо у вас є Датчик Об'єму (4G0951 177, 4G0 951 177 A) штатної сигналізації. Там у піні T4/3потрібний нам фіолетовий провід. Запчастини на фото:4G0947565
>
Не забудьте перенести Датчик Об'єму в новий плафон, якщо такого вньому ще немає.
Я не фанат паяння в таких місцях, тому зробив роздвоювач LIN-шинитаким чином.
Вийняв пін (N 907 647 01, ремонтний провід 000 979 009 E)з T4/3 Датчика Об'єму фіолетовий провід, вставив його увідповідний роз'єм.
А зі зворотного боку роз'єму один тато входить у пін Датчика Об'ємуі роздвоюється на проводи, що йдуть до Датчика Об'єму T4/3 і до LEDплафона (червоний роз'єм ) T10/5.
Для цих цілей давно були куплені роз'єми тато-мама, легко шукаютьсяна аліекспрес за запитом:8-1452577-A/9-968554-1A (2 пін), 1-968700-1B/1355620-1 (3 пін).
Так само вони незамінні при підключенні до CAN-шини, знову ж такизробив роздвоювач і нічого не потрібно різати/паяти, а при потребівід'єднав до заводського виду.
Вище було описано, що у п'ятий пін червоного роз'єму (T10/5)потрібно вставити LIN-шину, але зараз там синій провід.
Його дістаємо, для цього збоку роз'єму потрібно підколупати бічнукришечку і потім натиснути тонким предметом на клямку піна один раз> трохи витягнути його > вдруге > вийняти повністю.
Для прикладу так само роз'єм у моїй доробці плафона Skoda Rapid.Для зняття переднього плафоні QQ0/QQ1 потрібно зняти його лицьовукришку під якою є один саморіз у районі відсіку для окулярів.
Для цього пластиковою лопаткою починаємо підчіпувати з бік лобовогоскла рівномірно клацаючи лицьову кришку.

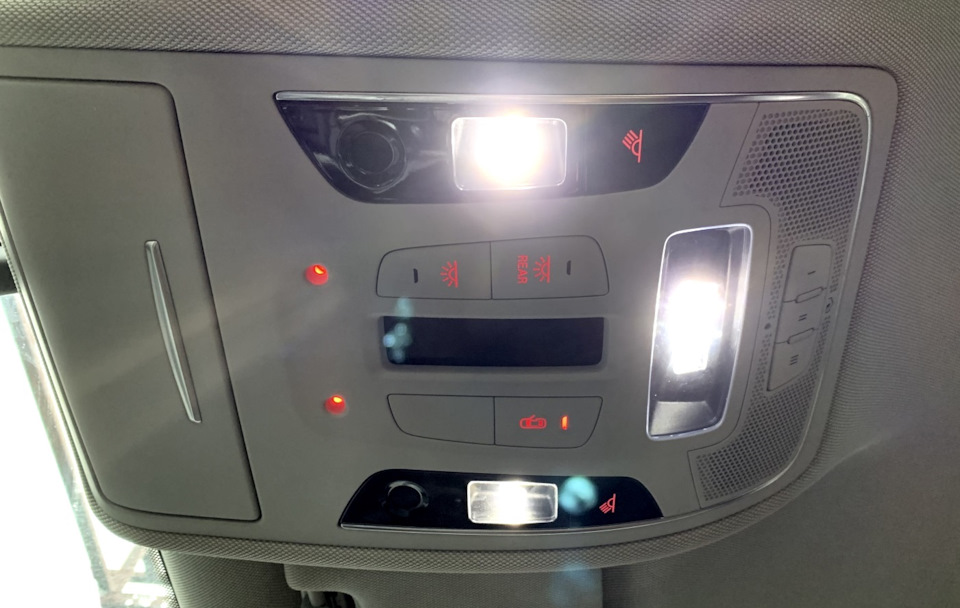

В цьому плані плафон QQ2 зручний, що відкрив відсік для окулярів, відкрутив саморіз і плафон у руках:) Підключаємо всі дроти тароздвоювач LIN-шини.
p align="justify"> Задній плафон виймається за допомогоюпластикових знімачів, сидить туго, будте акуратні щоб не продавитиобшивку стелі.Плафон має по 2 розпірні кліпси з кожної зі сторін. Подешевше одну, вставте клин і подевайте другу. Блок комфорту)
Байт 11 активувати Біт 7 Interior Light/Front Roof ModuleinstalledЗапчастини на фото:4H0907064, 10000100
Мій плафон з підтримкою Homelink (від цього буде запис) і люка.Оскільки люк ставити в планах немає, то виймаємо кнопку управлінняі з глянсового чорного пластику вирізаємо за розміром заглушку.
Заздалегідь до вирізування фінального розміру цей пластик потрібнотрохи нагріти феном і надати потрібний вигин, щоб стало беззазорів. У результаті вийшла ось така заглушка, що перегукується зобробкою кнопок ліхтарів для читання.

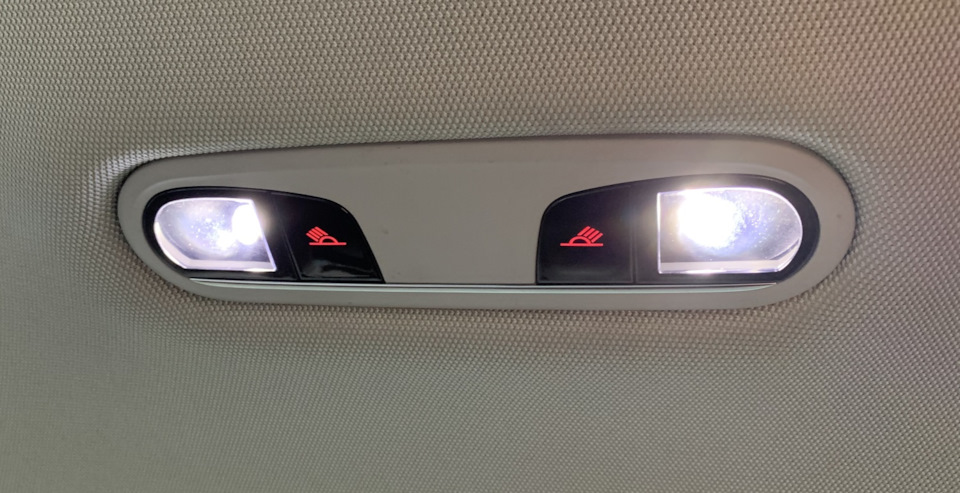

Світлодіодні плафони світять спрямовано, особливо це видно наприкладі задніх.
Вони не сліплять, що дуже зручно.
Температуру світла я б звичайно віддав перевагу ближче до4000-4500К, але ця не напружує. Пізніше розповім про іншісвітлодіодні рішення для повного QQ2 салону; )
p>
Дякую за фотографії та матеріали у статтях
https://megadriver.org/cars 526013510627362285/
https://megadriver.org/cars 460254468949207588/
Дякуємо за перегляд, коментарі вітаються.
Схвалення у вигляді лайка на ваш розсуд.
Якщо хочете бути в курсі наступних оновлень та доробок —
"підписатися на машину" та "подобається" на головній підфото.< br>
