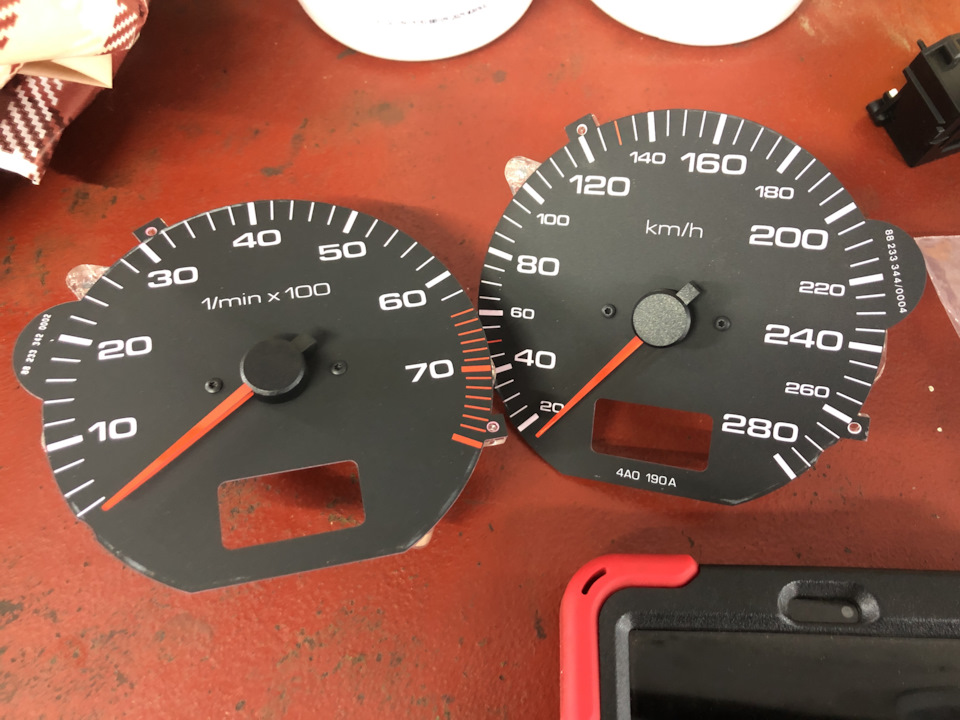

Розбираю приладку донора на предмет самого екранчика годинника таїї пром-а з включеною опцією годинника.Найпростіший спосіб свапагодинника, це поставити екран у свою приладку і припаяти їїпром здонорської приладки у свою.Якщо поставити тільки сам екран - годинипрацювати не будуть, якщо в тупу перепаяти їїпром з донора, тогодинник запуститься, але налаштування всієї донорської приладкиперейдуть у вашу. Ну і пробіг теж буде з донорської приладки :)

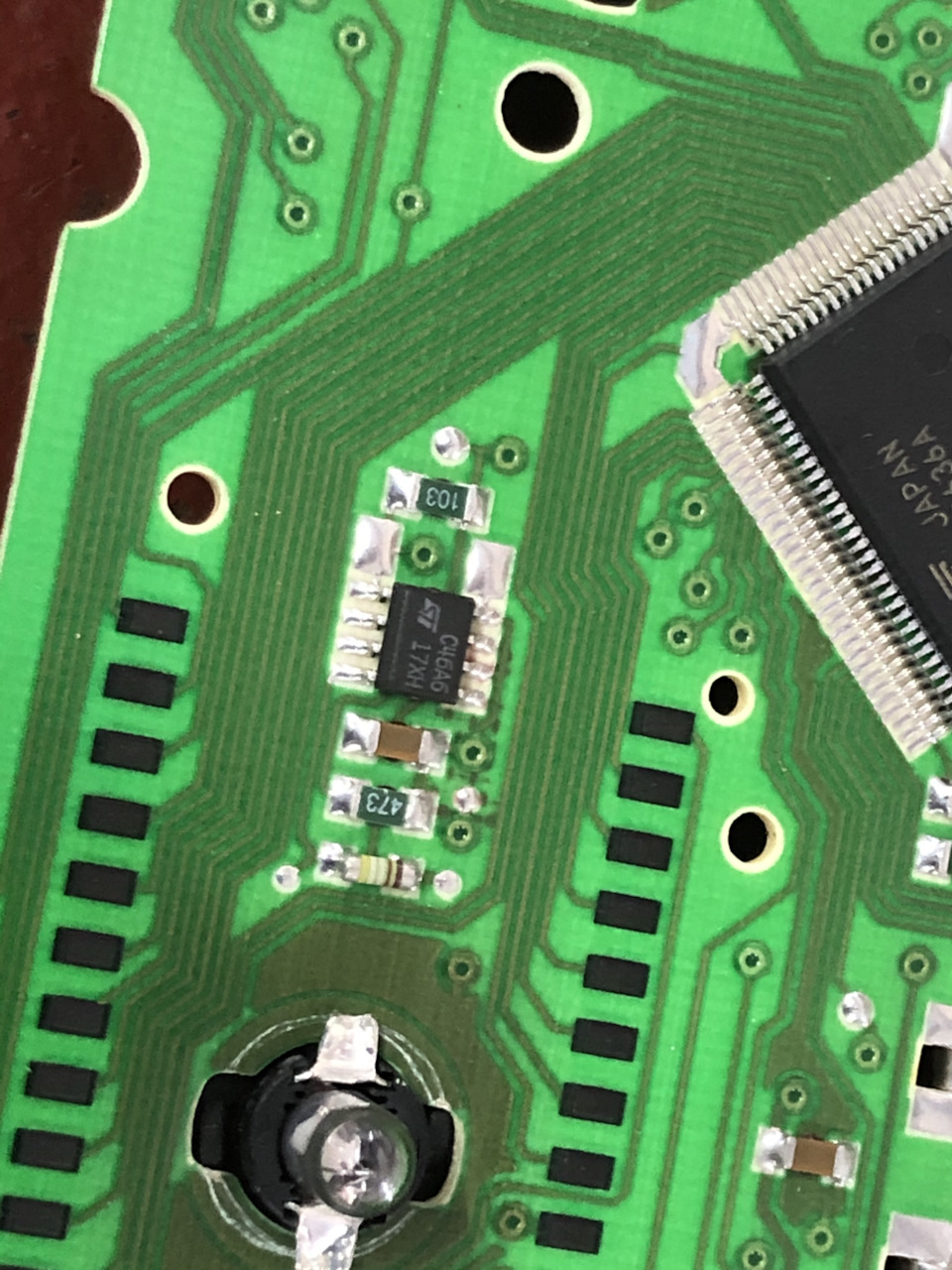

ось тут і сидить пробіг, налаштування приладки та включенняелектронного годинника
Я вирішив піти іншим шляхом — видерти з донора частину, щовідповідає за включення годинника і допиляти до своєї приладки.Досить самовпевнений крок і зовсім марний, далі поясню чому :)Поставити екран годинника - цього мало, потрібно підготуватиприладку включати підсвічування годинника при запаленні, для цьогопотрібен один діод і чотири резистори (два в паралель по 37 ом ідва в паралель по 1 ом). Я сподівався видерти їх із донора, але тамїх не було. Тому у мене діод від китайської сигналки зі схожимипараметрами, один резистор замість паралелі на 20 ом і два впаралель по одному ом. Фізику знають усі, похибка залишилася, алене критична. Єдиний мінус, два в паралелі потужністю відрізняютьсявід одного. Тому докуплю та заміню.

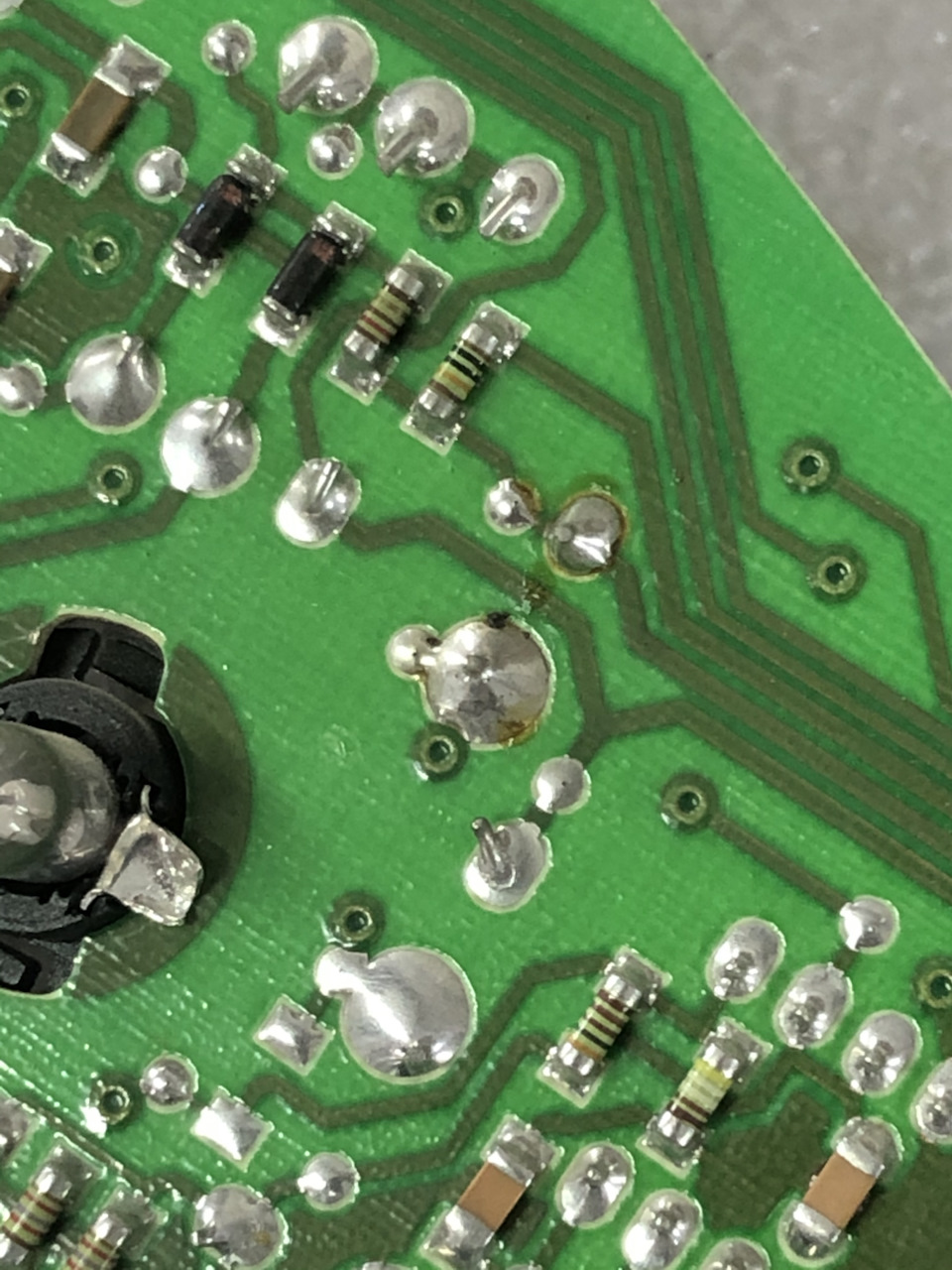

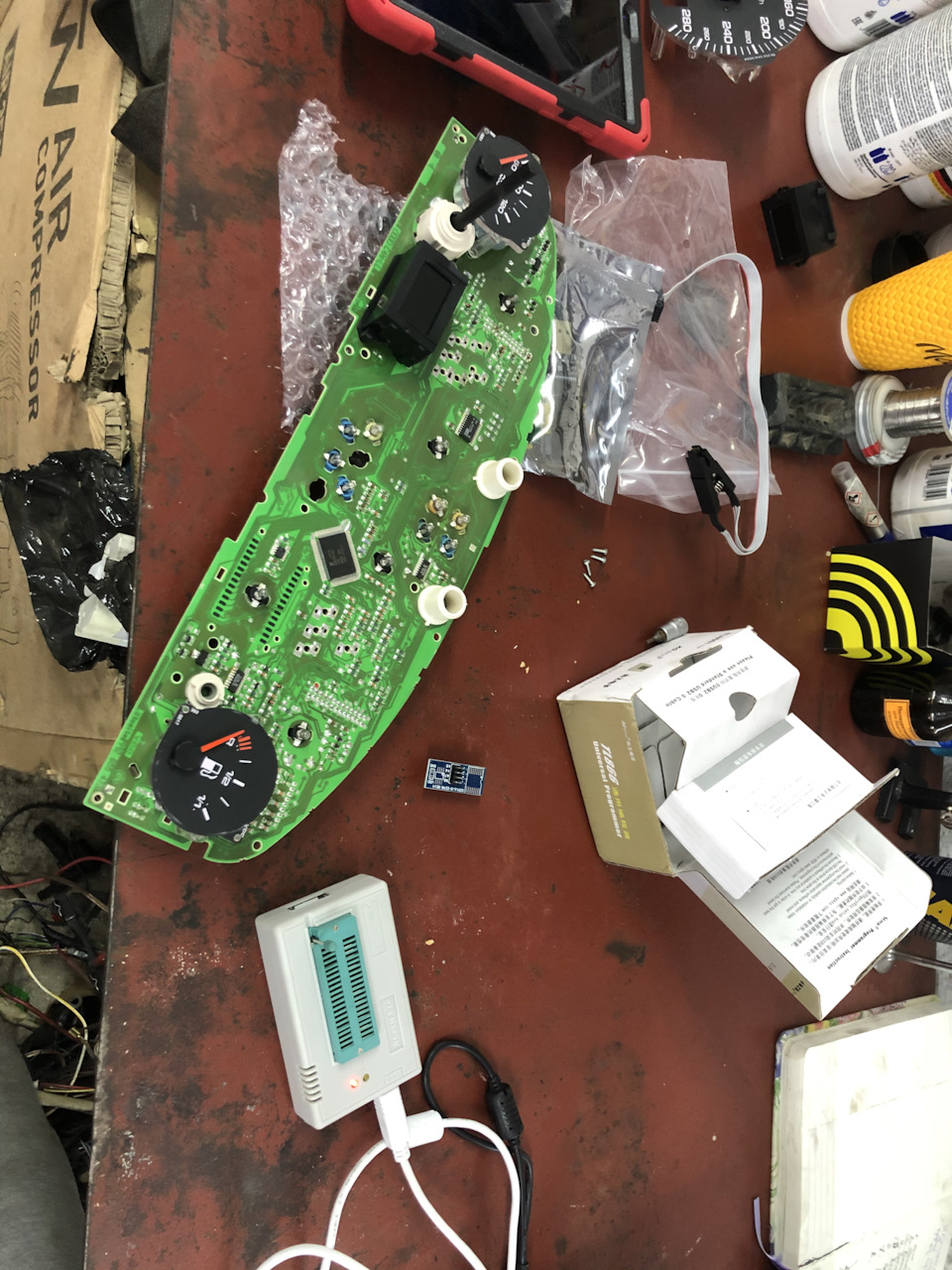

Малюнок для уваги. Тупо видер із плати донора все, що було схожим.На платі є тільки один 20 ом резистор, 4 резюки на 1 ом і жменькадіодів. Купуємо TL866II plus програматор, підключився до її промудонора і спробував відняти - успішно. Далі зрозумів що длявиправлення чогось необхідно стежити за контрольними сумами, вцьому дампі їх дві і це ціла морока ... Але! Я згадую про аудіфорум, про хлопців які зжували тему приладів повністю, проBesmas Який по-любому зробив як мінімум ексель дляпідрахунку контрольних сум, а як максимум повноцінний калькулятор.Дзвоню йому і, про щастя, він каже що калькулятор давно зібраний ідоступний в онлайні на kolhosniki.ru (там і мітчел і ельза ікалькулятор кпп). Оце мені поперло.Далі справа за малим, відніматизі своєї приладки дамп, залити в калькулятор, натиснути бажанихфункцій і завантажити поправлений файл. Все, профіт! Запчасти нафото:SE2812, 192604, 440139, 664131
Кілька слів про калькулятор:Запчасти на фото:333042
Ось таке отримуємо якщо заливаємо невірний, кривий, неповний дамп Аось таке якщо записуємо назад дамп не в тому форматі. Не лякайтеся, просто потрібно записати ще раз, але в іншому форматі. У менепрограматор пише бінарник у режимі 'normal', тому в калькуляторімені потрібно було вибрати ліву кнопку 'завантажити файл', якщо упрограматора інший тип запису, то для цього калькулятор має кнопку'завантажити свопнутий файл' .
< /Запчастини на фото:00000030
Ось так програматор показує як він буде записувати дамп що йомупідсунули
Пересолюємо і отримуємо:
>
Цього ж дня вирішив поправити підсвічування шкали приладу тискумасла. Адже прибирання на столі і це зробити найзручніше саме зараз:)
Мені підказав знайомий із сусідньої області що можна поправитипідсвічування однією нехитрою маніпуляцією :) Дякую, Сань!
Ну от і все до приладки мрії залишилося три речі:прилад бензину відамериканки та спідометр від ес6плюс та стрілка температури, якупрограмно змусять показувати реальну температуру.
Спасибі Семену за надану приладку з годинником! Дякую Мишкові зацілий день консультацій, дякую ентузіастам які містять і наповнюютьсайт kolhosniki.ru - він виручав таку кількість разів що і незлічити. Дякую Сашці за підсвічування шкал і моїй дружині за гарнуфотку машини >
