Виділив небагато часу, сів розібрався зі схемами та проводкою, відділив окремо проводку для клімату та проводку для включеннявентиляторів та датчиків для них. Продзвонив невідомі контакти.

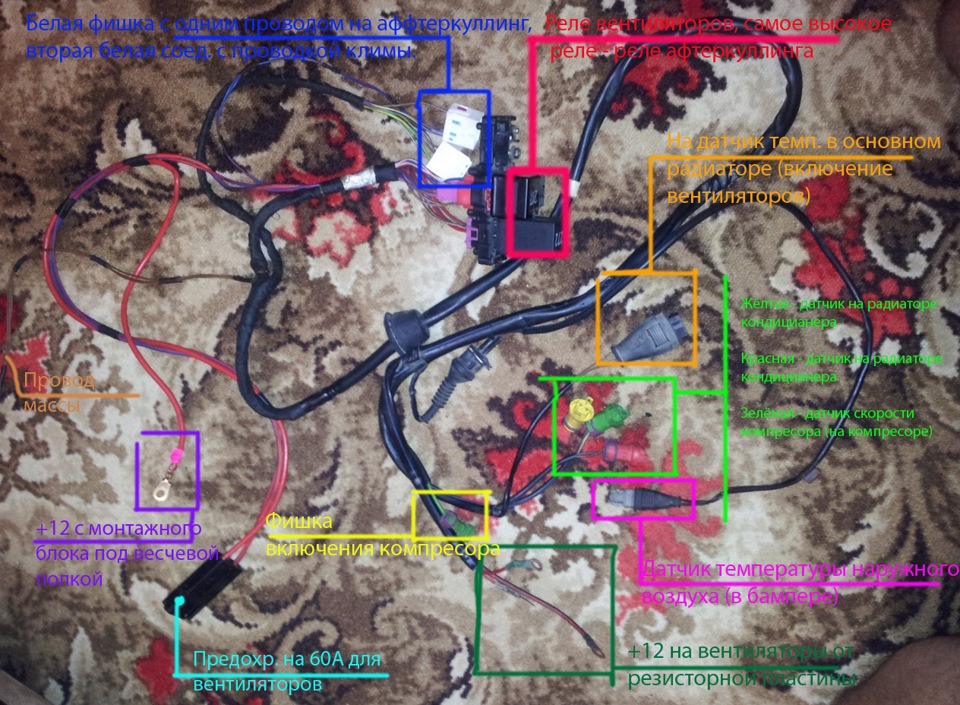

У підсумку, потрібно тепер виділити час для встановлення (заміништатної) на дану проводку, і так як проводка в місці трохиважкодоступному, доведеться напевно торпеду знімати. Може кому- тознадобиться, розписую нашвидкуруч до чого йдуть роз'єми на проводцівентиляторів.
Проведення включення вентиляторів та компресора.
To be continued …
>На прохання розпинання квітів (фішка компрессора)
Коментарі20
Подкажи номер реле будь ласка
Яких саме? Там 214 на 1-у швидкість 217 на другу І 272 на афтеркулінг (у тебе його немає), тільки хутро впорскування.
Спробую знайти, але дешевше. Схему я все одно повинен знати, щоб знати куди якийсь провід. Форум читаю і намагаюся розібратися, але корисного поки пару сторінок. Дякую за відповіді. Виникнуть питання знатиму куди звернутися. Зима тільки почалася, час...
Я в БЖ закинув фотки проводки, дивись, може чимось допоможуть.
Моя порада краще купи. Потім запаришся за схемами повзати, і колгоспу намутиш. Але справа твоя. Сьогодні викладу проводку та що в торпеді з описом, я на ауді форум закидав на прохання, сюди забув. Там видно колір фішок, проводів правда з телефону зно...
Тут, звичайно, у мене борода з проводкою, є тільки джгут від блоку контролю на пічку і випарник (4A1 971 569 N). За інші джгути просять по 1500р. ось і думаю зібрати на вентилятор і компресор самому (проводки з донора з роз'ємами) завались). Але не з...
Дивися останній мій запис у журналі, виклав проводку внутрішньосалонну.
Фоток по крупні з проводкою не залишилося? теж збираю з нуля, поки з проводкою мізки підриваю, що куди так як в очі не бачив як все влаштовано.
Ну тут я виклав максимальні фото що були (вірніше що зробив), детальніше немає. Спробуй збільшити, знімав звичайно на телефон, але якість не така вже й томова. Запитуй якщо що, звичайно пам'ятаю вже смутновато, але пам'ятаю.
Тому що швидше за все йде з датчика який на випарнику стоїть, він ідентичний за формою датчику що в бампері, стоїть біля заслінки забору повітря. Якщо одного датчика немає, то клімат дублює температуру з іншого.
Я теж так думаю - постараюсь днями звірити з твоїм малюнком той колгосп, що у мене під капотом (один з датчиків на радіаторі кондея не підключений, а всі роз'єми зайняті ...)
Ага, що означає що за роз'єм у мене бовтається) Потрібно буде ще раз зняти фару і подивитися. Просто у мене там є підозра що роз'єми підключені неправильно. До речі, цікавий факт - датчика в бампері немає, але температура на дисплеї в приладку показу...
Це колодка (роз'єм) датчика температури зовнішнього повітря, який у бампера. Я його не став роз'єднувати, по дроту можна простежити.
А що за не підписаний роз'єм лежить Вище жовтого прямокутника - фішка включення компресора, і лівіше триконтактного роз'єму на датчик в радіаторі?
Може колись нагоді

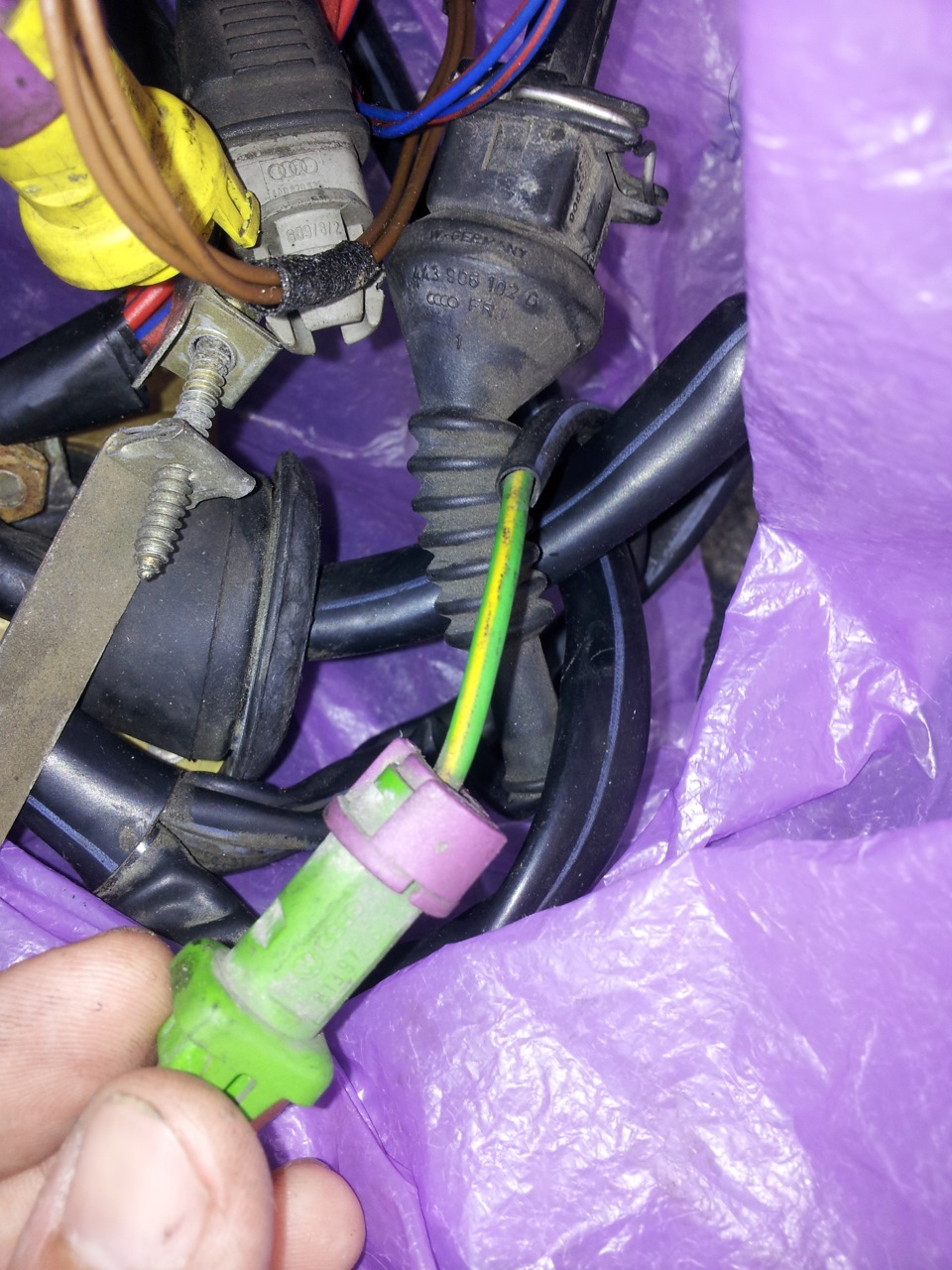

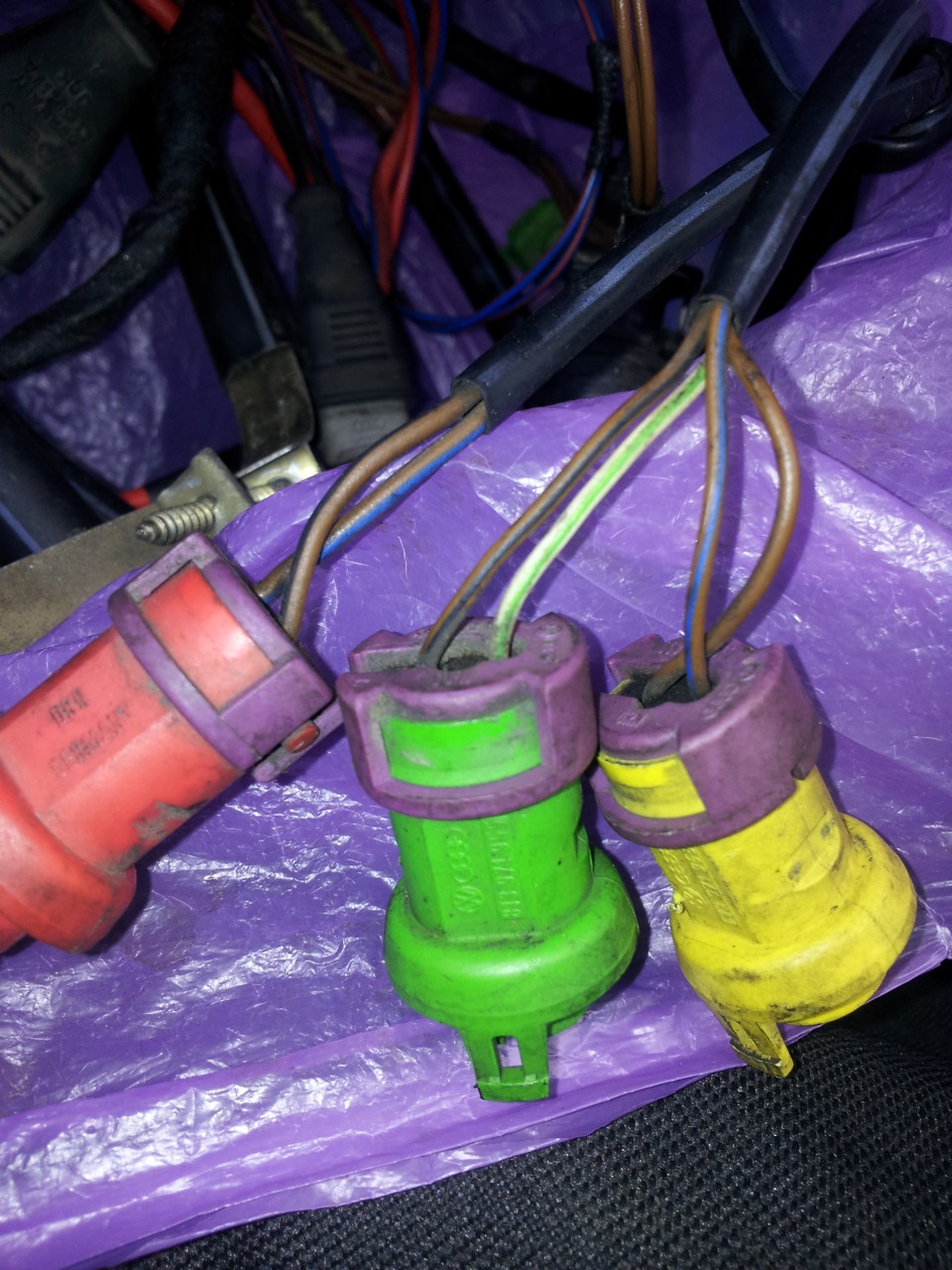

А можеш зробити фото проводів, що входять у фішки, салатовим кольором обознаечны, а то в мене взимку вони відірвалися з коренем і тепер не знаю який куди треба припаювати...
Ok. Прийду додому зроблю фото.
і ще про всяк випадок фішку включення компресора ...
Дивися.
Велике спасибі!
